光波分复用的基本原理光波分复用（Wavelength Division Multiplexing，WDM）是利用多个不同波长的光信号在一根光纤中传输的技术。
它是一种高效、高速的光通信方式，可以提高光纤通信的容量和速度。
WDM技术是通过将多个信号分别调制成不同波长的光信号，然后将这些光信号合并在一根光纤中传输，最后再将这些信号通过波分复用器（WDM器）进行分离，达到同时传输多个信号的目的。
本文将详细介绍WDM的基本原理及其应用。
一、WDM的原理WDM的基本原理是利用不同波长的光信号在一根光纤中传输，这些光信号可以同时传输，并且不会相互干扰。
WDM具体实现过程可以分为三个步骤：波长选择、光信号的多路复用、光信号的分路解复用。
1.波长选择在WDM中，每个光通道都有一个不同的波长，因此需要选择合适的波长区间。
一般来说，波长区间可以是常见的几个光纤谱段，例如1320~1360nm、1460~1625nm，或者是更小的波长间隔，如0.4nm、0.8nm或1.6nm。
2.光信号的多路复用当多个不同波长的光信号传递到一个单一光纤中时，它们会相互影响并干扰对方。
因此必须将它们在合适的位置上合并成单一的光束，这个过程称为多路复用。
在多路复用的过程中，需要用到一系列光学器件，例如：波分复用器（WDM器）、光衰减器、滤波器、耦合器、放大器、修补器、反射器等。
3.光信号的分路解复用在传输结束后，需要将合成的光信号恢复成原始的多个信号，这个过程称为分路解复用。
分路解复用的关键是在合适的位置上使用波分复用器（WDM器），将多个信号根据波长进行区分并进行分离。
分离后，可以通过调制解码等方法将信号恢复成原始数据。
二、WDM的应用WDM技术在光通信领域中的应用广泛，以下列出几个主要应用：1. 宽带网宽带网是一种将多种网络服务集成在一起的网络。
WDM技术可以在该网络中提供高达10Gbps的带宽，满足不同用户对网络传输速率、稳定性等方面的需求。
波分复用/解复用器知多少？随着数据业务的飞速发展，现代生活对传输网的带宽需求越来越高，而光纤资源已经固定且再次铺设费用昂贵，这就需要设备制造商提供有保障、低成本的解决方案。
鉴于城域网具有一定的传输距离、较多的业务种类等许多不同于骨干网的特点，波分复用(WDM，Wavelength Division Multiplexing)技术就十分适用于光纤扩容。
什么是光波分复用技术？在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息，称为光波分复用技术，简称WDM。
光波分复用包括频分复用和波分复用。
光频分复用（FDM）技术和光波分复用（WDM）技术无明显区别，因为光波是电磁波的一部分，光的频率与波长具有单一对应关系。
通常也可以这样理解，光频分复用指光频率的细分,光信道非常密集。
光波分复用指光频率的粗分，光信道相隔较远，甚至处于光纤不同窗口。
什么是波分复用/解复用器？我们知道波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
波分复用/解复用器的工作原理是什么？在FDM系统中，波分复用器用于发射端将多个波长的信号复合在一起并注入传输光纤中，而波分解复用器则用于在接收端将多路复用的光信号按波长分开分别送到不同的接收器上，波分复用/解复用器可以分成两大类，即有源（主动）和无源（被动）型，我们这里只介绍被动型的器件，它按照工作原理可以分成三类，最简单的一种波分复用器是基于角度散射元件，例如棱镜和衍射光栅，另外两种波分复用器为光滤波器和波分复用定向耦合器。
从原理上讲，一个波分解复用器反射过来用即为波分复用器，但应该注意的是在FDM系统中对它们的要求不一样，波分解复用器严格要求波长的选择性，而复用器不一定要求波长选择性，因为它的作用只是将多路信号复合在一起。
波分复用是一种多路复用技术，可以将多个波长的光信号通过同一根光纤传输。
彩光模块是一种可以将不同波长的光信号合成为一个多模光信号的器件，通常由多个波长的光源、分光器、耦合器和光放大器等组成。
彩光模块可以将多个波长的光信号混合在一起，形成一个包含所有波长的复合光信号，从而实现波分复用。
波分复用技术可以有效地提高光纤的传输带宽和传输距离，减少光纤的使用量和成本。
彩光模块是波分复用技术中的关键部件之一，可以将多个波长的光信号混合在一起，形成一个复合光信号，从而实现波分复用。
在波分复用系统中，需要使用波分复用器将多个波长的光信号分离出来，再使用波分复用器将它们重新合成为一个复合光信号。
彩光模块通常用于波分复用系统中的发射端，将多个波长的光信号合成为一个复合光信号，从而实现波分复用。
总之，波分复用和彩光模块都是光通信领域中非常重要的技术，可以有效地提高光纤的传输带宽和传输距离，减少光纤的使用量和成本。

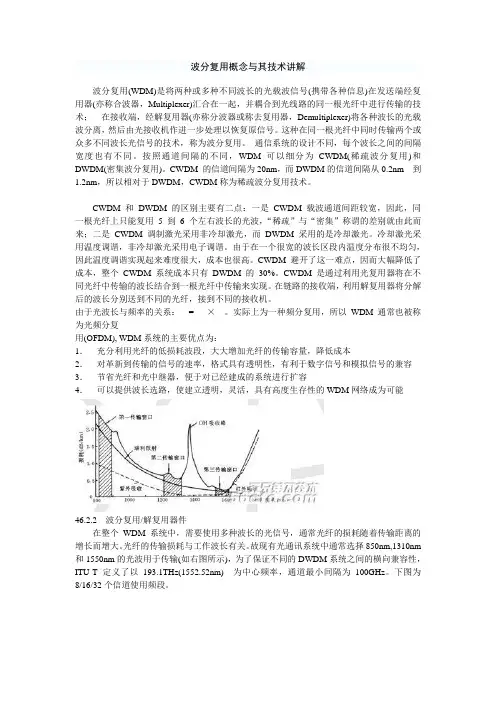

波分复用概念与其技术讲解波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
通信系统的设计不同，每个波长之间的间隔宽度也有不同。
按照通道间隔的不同，WDM 可以细分为CWDM(稀疏波分复用)和DWDM(密集波分复用)。
CWDM 的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。
CWDM 和DWDM 的区别主要有二点：一是CWDM 载波通道间距较宽，因此，同一根光纤上只能复用5 到6 个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是CWDM 调制激光采用非冷却激光，而DWDM采用的是冷却激光。
冷却激光采用温度调谐，非冷却激光采用电子调谐。
由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。
CWDM 避开了这一难点，因而大幅降低了成本，整个CWDM 系统成本只有DWDM 的30%。
CWDM 是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。
在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。
由于光波长与频率的关系：= ×。
实际上为一种频分复用，所以WDM通常也被称为光频分复用(OFDM), WDM系统的主要优点为：1．充分利用光纤的低损耗波段，大大增加光纤的传输容量，降低成本2．对革新到传输的信号的速率，格式具有透明性，有利于数字信号和模拟信号的兼容3．节省光纤和光中继器，便于对已经建成的系统进行扩容4．可以提供波长选路，使建立透明，灵活，具有高度生存性的WDM网络成为可能46.2.2 波分复用/解复用器件在整个WDM 系统中，需要使用多种波长的光信号，通常光纤的损耗随着传输距离的增长而增大。
