1 目 录
第一章工程概述 ..................................................... 2
一、编制依据 ................................................... 2
二、工程概况 ................................................... 3
三、地质情况 ................................................... 4
四、围护、支撑断面及工程重点分析 ............................... 4
第二章施工筹划 ..................................................... 7
一、施工前期准备 ............................................... 7
二、施工现场总平面布置 ......................................... 9
三、施工进度计划 .............................................. 11
第三章深沟槽施工支护方案 .......................................... 14
一、测量工程 .................................................. 14
二、深井降水 .................................................. 15
三、钻孔灌注桩 ................................................ 18
四、设计采用钻孔灌注桩支护计算书 .............................. 20
内嵌DWG图元
（AutoCAD R2013版本） Page 1 ★★★1 深基坑施工阶段平面布置图【图】.doc
★★1 包含图元
★★★1 深基坑施工阶段平面布置图【图】.doc
★★1 包含图元
★1 深基坑坑中坑水平支护
★2 土方开挖流向
★3 角撑
★4 运土坡道
★5 斜撑
★6 围护桩
★7 塔吊
★8 办公区
★9 指北针 Page 2 ★★★1 深基坑施工阶段平面布置图【图】.doc
★★2 平面图
★★2 平面图
★★★2 END
THANKS
公共设施用房工程 深基坑工程专项施工方案
浙江 建设有限公司 1 目 录
第一章 编制依据 ............................................................ 4
第二章 工程概况 ............................................................ 5
第一节 工程基本情况 .................................................... 5
第二节 周边环境 ........................................................ 5
第三节 场地条件 ........................................................
6
第四节 工程地质和水文地质条件 .......................................... 6
第三章 围护设计方案 ........................................................ 8
第一节 设计方案介绍 .................................................... 8
第二节 设计方案的施工要求 ............................................... 9
第四章 基坑施工的重点难点及重大危险源识别 ................................. 13
第五章 施工部署 ........................................................... 15
绍兴世茂E1地块基坑支护方案

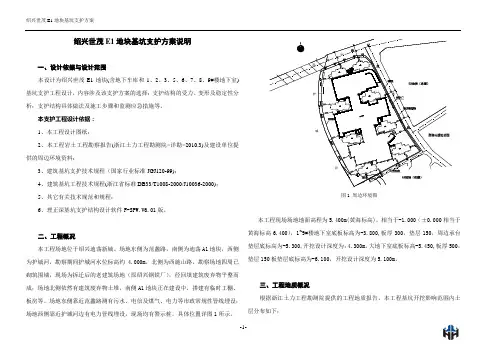

-1- 绍兴世茂E1地块基坑支护方案说明
一、设计依据与设计范围
本设计为绍兴世茂E1地块(含地下车库和1、2、3、5、6、7、8、9#楼地下室)基坑支护工程设计，内容涉及该支护方案的选择；支护结构的受力、变形及稳定性分析；支护结构具体做法及施工步骤和监测应急措施等。
本支护工程设计依据：
1、本工程设计图纸；
2、本工程岩土工程勘察报告(浙江土力工程勘测院2010.3)及建设单位提供的周边环境资料；
3、建筑基坑支护技术规程（国家行业标准JGJ120-99)；
4、建筑基坑工程技术规程(浙江省标准DB33/T1008-2000/J10036-2000)；
5、其它有关技术规范和规程；
6、理正深基坑支护结构设计软件F-SPW.V6.01版。
二、工程概况
本工程场地位于绍兴迪荡新城。场地东侧为范蠡路，南侧为迪荡A1地块，西侧为护城河，勘察期间护城河水位标高约4.000m，北侧为西施山路，勘察场地四周已砌筑围墙，现场为拆迁后的老建筑场地（原绍兴钢铁厂），经回填建筑废弃物平整而成；场地北侧依然有建筑废弃物土堆，南侧A1地块正在建设中，搭建有临时工棚、板房等。场地东侧靠近范蠡路测有污水、电信及煤气、电力等市政常规性管线埋设；场地西侧靠近护城河边有电力管线埋设，现场均有警示桩，具体位置详图1所示。 护河城西施山蠡
图1 周边环境图
本工程现场场地地面高程为5.400m(黄海标高)，相当于-1.000（±0.000相当于黄海标高6.400），1~9#楼地下室底板标高为-3.800,板厚300，垫层150，周边承台垫层底标高为-5.300,开挖设计深度为：4.300m。大地下室底板标高-5.450,板厚500，垫层150板垫层底标高为-6.100，开挖设计深度为5.100m。
三、工程地质概况
根据浙江土力工程勘测院提供的工程地质报告，本工程基坑开挖影响范围内土层分布如下： 绍兴世茂E1地块基坑支护方案
