桩基础现场施工相片

3. 稳压压桩力不得小于终压力，稳定压桩的时间宜为5～10s。
21
三、混凝土预制桩施工
➢ 出现下列情况之一时，应暂停压桩作业，并分 析原因，采用相应措施：
1 压力表读数显示情况与勘察报告中的土层性质 明显不符；
2 桩难以穿越具有软弱下卧层的硬夹层；
3 实际桩长与设计桩长相差较大；
4 出现异常响声;压桩机械工作状态出现异常；
仪器车间等的调查资料； 4 主要施工机械及其配套设备的技术性能资料； 5 桩基工程的施工组织设计； 6 混凝土、钢筋等原材料及其制品的质检报告； 7 有关荷载、施工工艺的试验参考资料； 8 基桩轴线的控制点和水准点应设在不受施工影响的地方。开工前，经复核后应妥善保护，施工中应经3常复测。
二、灌注桩施工
③ 导管埋入混凝土深度宜为2～6m。严禁将导管提出混凝土灌注面，并应控制提拔导管速度，应有专人测量导管埋深 及管内外混凝土灌注面的高差，填写水下混凝土灌注记录；
④ 灌注水下混凝土必须连续施工，每根桩的灌注时间应按混凝土的初凝时间控制，对灌注过程中的故障应记录备案； ⑤ 应控制最后一次灌注量，超灌高度宜为0.8～1.0m，凿除泛浆高度后必须保证暴露的桩顶混凝土强度达到设计8等级。
1、 压桩机型号、桩机质量（不含配重）、最大压桩力等； 2、 压桩机的外型尺寸及拖运尺寸； 3 、 压桩机的最小边桩距及最大压桩力； 4、 液压油缸的数量、直径，终止后的压力表读数与压桩力的对应关系； 5、 吊桩机构的性能及吊桩能力。
20
三、混凝土预制桩施工
➢ 静力压桩施工的质量控制应符合下列规定： 1. 第一节桩下压时垂直度偏差不应大于0.5％；
目录
2020/8/13
一、桩基培训的意义 二、灌注管施工 三、混凝土预制桩施工 四、桩基工程质量检查和验收 五、桩基质量通病及处理——预制桩及灌注管 六、卷尾语

用平板车 运桩
1－铁轨
2－平台车 3－桩
29
四 打入法施工
▪ 打入法也称锤击法，是利用桩锤落到桩顶上的冲击力来
克服土对桩的阻力，使桩沉到预定的深度或达到持力层 的一种打桩施工方法。
▪ 锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度
快，机械化程度高，适用范围广，但施工时有冲撞噪声 和对地表层有振动，在城区和夜间施工有所限制。
置而组成。操作灵活，移动方便，适用于各种预制桩和灌注桩
35
的施工。
多功能桩架：沿轨道行驶，可作360°回转 ，导架可
伸缩和倾斜。 优点：可适应各种预制桩，也可用于灌注桩施工 缺点：是机构较庞大，现场组装和拆迁比较麻烦
36
钢筋混凝土预制桩施工
钢管桩施工
37
打斜桩
38
海上打桩
多功能桩架
履带式桩架
▪ 桩入土深度是否已达到设计位置，是否停止锤击，其判
断方法和控制原则与桩的类型有关。 47
（六） 打桩施工常见问题的分析
▪ 在打桩施工过程中会遇见各种各样的问题，例如桩顶破
碎，桩身断裂，桩身位移、扭转、倾斜，桩锤跳跃，桩 身严重回弹等。
▪ 发生这些问题的原因有钢筋混凝土预制桩制作质量、沉
桩操作工艺和复杂土层等三个方面的原因。
3
4
▪ 桩按施工方法分为预制桩和灌注桩 ❖ 预制桩根据沉入土中的方法，可分打入桩、水冲 沉桩、振动沉桩和静力压桩等； ❖ 灌注桩是在桩位处成孔，然后放入钢筋骨架，再 浇筑混凝土而成的桩。灌注桩按成孔方法不同， 有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、套管 成孔灌注桩及爆扩成孔灌注桩等。
5
第一节 预制桩施工
第四章 桩基础工程 第一节 预制桩施工 第二节 灌注桩施工

采用先进施工工艺
03
采用先进的施工工艺和设备，如超声波检测、高压注浆等，提
高施工质量和效率。
提高承载力和抗震性能优化设计方案
增加桩径和桩长
通过增加桩径和桩长来提高单桩承载力，同时增加桩身配筋来增 强桩的抗震性能。
采用高性能混凝土
采用高性能混凝土来提高桩身的强度和耐久性，从而提高桩的承载 力和抗震性能。
验收标准
符合国家相关规范及设计 要求，如《建筑地基基础 设计规范》等。
验收程序
施工单位自检合格后报监 理单位验收，监理单位组 织相关单位进行联合验收。
02
灌注桩基础施工
灌注桩类型及适用条件
钻孔灌注桩
适用于各种地质条件，成孔方式多样，可根据实际情 况选择。
人工挖孔桩
适用于地下水位较低、地质条件较好的地区，具有施 工方便、成本低等优点。
无损检测技术是利用物质的某些 物理性质（如声学、光学、电学 等）在缺陷或异常情况下会产生 变化的特性，通过测量这些变化 来了解和评价材料、产品或构件 内部和表面质量的技术。
无损检测技术在桩基 工程中的应用
无损检测技术可用于检测桩身完 整性、桩身缺陷位置及程度等。 常用的无损检测方法包括超声波 法、射线法、电磁法等。
静载试验设备 静载试验设备主要包括反力装置、加载装置、测量装置等。其中，反力装置用于提供反力，加载装置用 于施加荷载，测量装置用于测量桩顶沉降和桩身应力或应变。
动力检测技术应用实例分析
动力检测技术原理
动力检测技术是通过在桩顶施加激振力，使桩产生振动，利用安装在桩顶或桩身的传感器接 收桩的振动信号，通过对信号的分析处理，得到桩的动刚度、阻尼比等动力特性参数，进而 评价桩的承载力及桩身完整性。

预应力混凝土 管桩的桩端加 强钢板套箍
管桩钢丝 螺旋箍筋
预应力管桩的生产在工厂内进行利用高强螺旋肋的钢丝作为预应 力筋混凝土强度等级可达C60～C80采用离心法生产高压釜蒸汽养护
运至施工现场的预应力混凝土管桩
吊桩
静力压桩机
桩与桩管口焊接连接接桩
连续压桩
压入一节
广州大学城工地柴油锤捶击沉桩一般用在对周围居 民影响不大的空旷地区
泥浆池制浆
护壁的泥浆有采用膨润土制浆、原土制浆等其泥浆的比重应根 据土质进行调整维持孔壁一定的泥浆压力不塌孔
桥梁基础的钻孔灌注桩施工现场
混凝土 料斗
浇筑混凝 土导管
钻孔灌注桩的施工现场若管理不善易造成泥浆到处流淌现场文明 施工不够
钻孔灌注桩的钻头由施工作业队根据土质、以往的施工经验加工 制作通常在端部焊接合金刀头增加耐磨性和切削土的能力
振动钢套管成孔灌注桩
人工挖孔灌注桩吊钢筋笼
桩基础工程现场图片
Suitable for teaching courseware and reports
钻孔灌注桩的钢 筋笼成型
超声波检测桩身 质量的预埋钢管
钻孔灌注桩是一种基本的工程结灌注桩施工时通常应埋设钢护筒以起定位、保护孔口、 存储泥浆和使其高于地下水位

2021/6/7
7
二、灌注桩施工
➢ 水下混凝土的灌注
1 钢筋笼吊装完毕后，应安置导管或气泵管二次清孔，并应进行孔位、孔径、垂直度、孔深、沉渣厚度等检验，合格 后应立即灌注混凝土。
2 水下灌注的混凝土应符合下列规定： ① 开始灌注混凝土时，导管底部至孔底的距离宜为300～500mm； ② 应有足够的混凝土储备量，导管一次埋入混凝土灌注面以下不应少于0.8m； 1 导管埋入混凝土深度宜为2～6m。严禁将导管提出混凝土灌注面，并应控制提拔导管速度，应有专人测量导管埋深
4 保证工程质量、安全生产和季节性施工的技术措施；
2021/6/7
4
二、灌注桩施工
灌注桩施工流程
2021/6/7
5
二、灌注桩施工
采用正循环清孔
下钢筋笼
采用反循环清孔
2021/6/7
浇灌混凝土
定桩位 埋设护筒 钻机定位
钻孔
第一次清孔
测孔深、沉淤 下钢筋笼
下导管
下钢筋笼
泥浆循环
下导管
第二次清孔
测沉淤
目录
2021/6/7
一、桩基培训的意义 二、灌注管施工 三、混凝土预制桩施工 四、桩基工程质量检查和验收 五、桩基质量通病及处理——预制桩及灌注管 六、卷尾语
1
一、桩基培训的意义
2021/6/7
2
二、灌注桩施工
➢ 灌注桩施工应具备下列资料：
1 建筑场地岩土工程勘察报告； 2 桩基工程施工图及图纸会审纪要； 3 建筑场地和邻近区域内的地下管线、地下构筑物、危房、精密
安放隔水球
浇灌混凝土
钻机移位泥浆处理泥浆运端承桩≤50mm; 摩擦端承桩或端承摩擦桩 ≤100mm; 摩擦桩≤300mm(规范6.3.9）

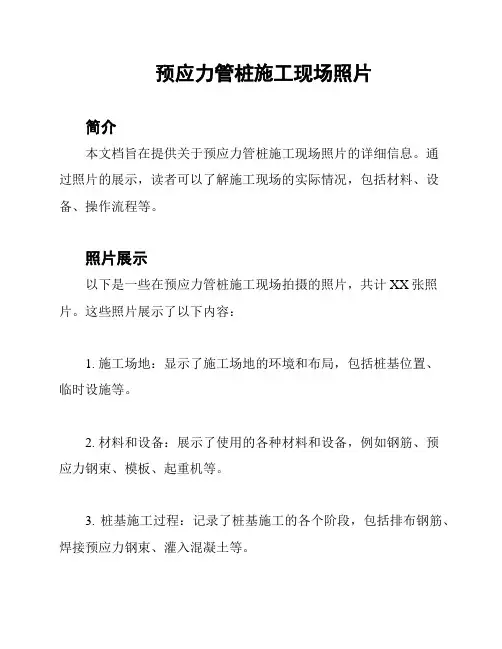

预应力管桩施工现场照片
简介
本文档旨在提供关于预应力管桩施工现场照片的详细信息。

通
过照片的展示，读者可以了解施工现场的实际情况，包括材料、设备、操作流程等。

照片展示
以下是一些在预应力管桩施工现场拍摄的照片，共计XX张照片。

这些照片展示了以下内容：
1. 施工场地：显示了施工场地的环境和布局，包括桩基位置、
临时设施等。

2. 材料和设备：展示了使用的各种材料和设备，例如钢筋、预
应力钢束、模板、起重机等。

3. 桩基施工过程：记录了桩基施工的各个阶段，包括排布钢筋、焊接预应力钢束、灌入混凝土等。

4. 安全措施：显示了施工现场的安全措施，例如安全标志、防护服装和安全设备等。

5. 完工成果：展示了预应力管桩施工完成后的外观和效果，例如桩基的高度和形状。

使用建议
- 这些照片可以作为施工方案的参考，帮助设计师和工程师更好地了解实际情况并做出相应的决策。

- 通过观察这些照片，可以评估施工过程中的质量控制和安全管理。

- 可以将这些照片用于施工进度的记录和展示，方便相关方面的协调和沟通。

结论
通过这些预应力管桩施工现场照片的展示，读者能够全面了解施工过程中所涉及的材料、设备和操作流程等内容。

这些照片对于施工方案的制定、质量控制和安全管理都起着重要的参考作用。

希望本文档对读者有所帮助。

如需获取更多照片或了解更详细的信息，请联系相应的相关方面。

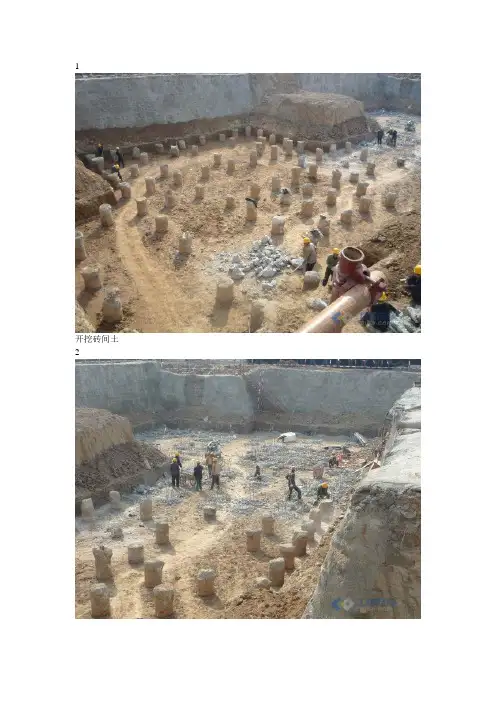

开挖砖间土24梁式筏板周边砌筑的砖胎膜5此楼为25层剪力墙结构，分东西两段开挖，破桩土，砌砖胎膜67 、桩头近照2、工人切割桩混凝土保护层3、完成的桩头11电梯井基坑12. 600厚的筏板和1300厚的承台梁！13再来一张同样的14基础开挖深度为7米，桩头的标高在-6.95米，一层地下室，带一个管道夹层。

我们这面的土质较好不需要降水。

15 承台和承台梁相交处。

16来个节点，基础钢筋来接用的是套筒，这个套筒看着咋没拧紧，其实不是，是工人扯丝过长。

已经从新交底过了，以后不会出现这种情况。

容易让人感觉没拧紧。

17集水坑和电梯井近照18用细钢丝网来隔离后浇带，方便施工。

19再来一张，看看20承台梁和筏板梁很清楚，从筏板底到梁顶高度1300，筏板600厚，还能看见马蹬筋。

21筏板防水，看看。

在绑钢筋之前。

22防水上的保护层，在保护层上放线，然后绑扎钢筋。

23再来一张防水在砖胎膜顶面的上翻近照。

24基坑防水保护层。

桩头钢筋还未调直25做过防水的电梯井防水。

26防水细部，砖胎膜接茬处。

27建筑防水！多看几张。

今天就到这里。

后天接着传。

灌注桩还有这样切割桩头的，是怎么弄的，第一次看到，搞得像填芯管桩样的？答原来工人用风镐打经常史桩头混凝土破裂，桩口部分混凝土很难完整无损，因为混凝土塑性很强，稍不注意就会损坏。

这样做的好处保护了桩头的完整性。

大头桩施工工艺简述如下：大头桩是带桩头的沉管灌注桩的一种，不同的是桩头平面为矩形，面积比一般桩尖大，平底。

先用钢管将大桩头打入持力层，拔出钢管的同时灌注混凝土，为了节省混凝土，钢管相比桩头小不少。

2.《桩基》2008：4.2.4条文说明：本规范建议的防水构造如图4.2-1。

具体操作时要注意以下几点：（1）桩头要剔凿至设计标高，并用聚合物水泥防水砂浆找平；桩侧剔凿至混凝土密实处；（2）破桩后如发现渗漏水，应采取相应堵漏措施；（3）清除基层上的混凝土、粉尘等，用清水冲洗干净；基面要求潮湿，但不得有明水；（4）沿桩头根部及桩头钢筋根部分别剔凿20mmx25mm 及10mmx10mm 的凹槽；（5）涂刷水泥渗透结晶型防水涂料必须连续、均匀，待第二层涂料呈半干状态后开始喷水养护，养护时间不小于三天；（6）待膨胀型止水条紧密、连续、牢固地填塞于凹槽后，方可施工聚合物水泥防水砂浆层；（7）聚硫嵌缝膏嵌填时，应保护好垫层防水层，并与之搭接严密；（8）垫层防水层及聚硫嵌缝膏施工完成后，应及时做细石混凝土保护层。

59
（二）沉管灌注桩的施工 施工方法有：锤击沉管灌注桩、振动沉管灌注桩。 施工工艺：使用锤击式桩锤或振动式桩锤将一定直径的钢管沉 入土中，形成桩孔，然后放入钢筋笼浇筑混凝土，最后拔出钢 管，形成所需要的灌注桩。
2021/2/2
60
1、锤击沉管灌注桩 锤击沉管灌注桩宜用于一般粘性土，淤泥质土、砂土和人工填 土地基。 （1）施工设备：桩架、桩锤及动力设备等。

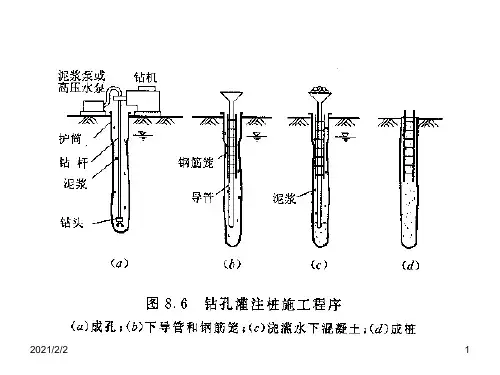

➢ 浇筑时，先将导管内及漏斗灌满混凝土，其量保证导
管下端一次埋入混凝土面以下0.8m以上，然后剪断
悬吊隔水栓的钢丝，混凝土拌和物在自重作用下迅速
2021/2排/2 出球塞进入水中。
30
导 管 法 浇 注 桩 身 砼
2021/2/2
31
2021/2/2
32
2021/2/2
灌注桩钢筋冷挤压连33接
（3）质量要求：A混凝土强度不低于C20，塌落度、钢筋保护 层厚度、桩位允许偏差 B 跳打法 ，邻桩50%
2021/2/2
62
2．振动沉管灌注桩：适用于砂土、稍密及中密的碎石土地基 “边振边拔”是主要特征。 振动沉管灌注桩可采用单振法、反插法或复振法施工；
（1）施工设备：桩架、击振器、动力设备等。 （2）施工方法：
为12m、10m、8m。利用螺旋钻叶片出土，适用于
成孔深度内没有地下水的一般粘土层、砂土及人工填
土地基，不适于有地下水的土层和淤泥质土。
▪ 钻机就位后，钻杆垂直对准桩位中心，开钻时先慢后
快，减少钻杆的摇晃，及时纠正钻孔的偏斜或位移。
2021/2/2
43
2.3 桩基础施工
2021/2/2
44
2.3 桩基础施工
起到携砂、排土的作用。

4
二、灌注桩施工
灌注桩施工流程
二、灌注桩施工
采用正循环清孔
定桩位 埋设护筒 钻机定位 钻孔 第一次清孔 测孔深、沉淤 下钢筋笼 下导管 下钢筋笼 下钢筋笼 下导管 第二次清孔 测沉淤 安放隔水球 浇灌混凝土 浇灌混凝土 钻机移位 泥浆循环 泥浆处理 泥浆外运
采用反循环清孔
端承桩≤50mm; 摩擦端承桩或端承摩擦桩 ≤100mm; 摩擦桩≤300mm(规范6.3.9）
二、灌注桩施工
灌注桩后注浆
灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入 水泥浆，使桩端、桩侧土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减小沉降。
二、灌注桩施工
后注浆装置规定：
1 后注浆导管应采用钢管，且应与钢筋笼加劲筋 绑扎固定或焊接； 桩端后注浆导管及注浆阀数量宜根据桩径大小 设置。对于直径不大于1200mm的桩，宜沿钢筋 笼圆周对称设置2根； 对于桩长超过15m且承载力增幅要求较高者，宜 采用桩端桩侧复式注浆。 对于非通长配筋桩，下部应有不少于2根与注浆 管等长的主筋组成的钢筋笼通底； 钢筋笼应沉放到底，不得悬吊，下笼受阻时不 得撞笼、墩笼、扭笼。
1 施工平面图：标明桩位、编号、施工顺序、水电线路和临时设施的位置；采用 泥浆护壁成孔时，应标明泥浆制备设施及其循环系统；
2
确定成孔机械、配套设备以及合理施工工艺的有关资料，泥浆护壁灌注桩必须 有泥浆处理措施；
3
施工作业计划和劳动力组织计划；机械设备、备件、工具、材料供应计划；
4 保证工程质量、安全生产和季节性施工的技术措施；
4. 焊接宜在桩四周对称地进行，待上下桩节固定后拆除导向箍再分层施
焊；焊接层数不得少于2层，第一层焊完后必须把焊渣清理干净，方 可进行第二层（的）施焊，焊缝应连续、饱满； 5. 焊好后的桩接头应自然冷却后方可继续施压，自然冷却时间不宜少于 8min；严禁采用水冷却或焊好即施打； 6. 雨天焊接时，应采取可靠的防雨措施； 7. 焊接接头的质量检查，对于同一工程探伤抽样检验不得少于3个接头。

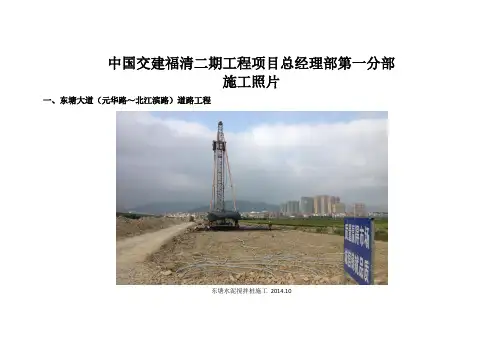

中国交建福清二期工程项目总经理部第一分部
施工照片
一、东塘大道（元华路～北江滨路）道路工程
东塘水泥搅拌桩施工2014.10
东塘土工格栅、砂砾垫层施工2014.12
东塘路基土方施工2015.5
东塘箱涵施工2015.4
东塘级配碎石施工2015.4
东塘水泥稳定碎石施工2015.4
东塘水泥混凝土路面施工2015.9
2015.2 东塘大道形象进度
二、外环路（清昌大道-瑞亭街至融宽环路段）道路工程
清昌A K0+380盖板涵基础施工2015.4
3%水泥稳定碎石基层摊铺2015.11
5%水泥稳定碎石基层摊铺2015.11
水泥稳定碎石基层潮湿养护2015.12
路缘石施工2015.12
3%水泥稳定碎石基层施工2015.11
路基土方碾压2015.10
2016.1月清昌A进展形象
2015.1清昌A路灯安装
三、外环路（清昌大道-融宽环路至中央大道段）道路工程一标段
K1+092.93箱涵调平层浇筑
K1+092.93箱涵顶板混凝土浇筑
污水检查井基槽开挖。
