H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书（论文）课程名称：固体废物处理与资源化设计题目：垃圾填埋场工艺设计院系：市政环境工程学院班级：学号：设计者：指导教师：设计时间：哈尔滨工业大学大学课程设计任务书姓名：院（系）：市政环境工程学院专业：环境工程班号：任务起至日期：2013年6月17日至2012年6月21日课程设计题目：生活垃圾卫生填埋场工艺设计已知技术参数和设计要求：1.城市自然状况：城市位置: 华东地区厂址选择自然条件：丘陵2.城市人口：目前人数（万人）：105人口增长情况（‰）:5.03.城市垃圾量预测目前垃圾量（kg/人.d）: 1.2垃圾增长速率（‰）: 3.3处理年限（年）: 25工作量：1.垃圾填埋方式及处置厂厂址的选择2.填埋厂工艺流程设计3.填埋场设计计算（垃圾量，填埋区场地）4.填埋场方法设计（填埋操作方法、渗滤液及气体控制系统）工作计划安排：1.查阅和搜集资料2.进行设计计算3.设计方案比较4.绘制垃圾填埋场平面图5.绘制预处理工艺图6.完成设计说明书7.检查并提交成果同组设计者及分工：无指导教师签字___________________年月日教研室主任意见：教研室主任签字___________________年月日*注：此任务书由课程设计指导教师填写无锡市生活垃圾卫生填埋场设计前言卫生填埋是垃圾最终处理的较为有效的方法，也是垃圾处理的最终程序。
它是由传统废物堆放和填埋技术发展起来的一种城市固体废物的处置技术。
其具有适用性强、操作简单、运行费用低等优点。
无论采用何种方式、流程处理垃圾，最终都要采用填埋作为处理手段。
所以，垃圾填埋是垃圾处理流程中必不可少的最终的一个环节。
通过这次课程设计，我们应熟悉和了解垃圾填埋场工程设计的一般原则、步骤和方法。
要学会根据某地区总体规划、气候地形、人口数量的基础资料，进行垃圾填埋场的选址、场区总图布置、垃圾填埋方式、垃圾渗滤液及其产生的气体进行收集处理，对最后的场区利用进行规划。
H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书（论文）（所有红字最后都要删掉和改掉）课程名称：固体废物处理与资源化设计题目：生活垃圾卫生填埋场工艺设计院系：市政环境工程学院班级：0927101设计者：学号：指导教师：刘冬梅、刘惠玲设计时间：2012.6.18~2012.6.24哈尔滨工业大学哈尔滨工业大学课程设计任务书*注：此任务书由课程设计指导教师填写。
课程设计计算说明书章节序号按照1 1.1 1.1.1等这样的格式标号，以下的序号都需修改一、自然条件及城市概况1、城市自然状况城市位置：厂址选择自然条件：2、城市人口目前人口数（万人）：人口增长情况（‰）：3、城市垃圾量预测目前垃圾量（kg/人·d）：垃圾增长速度（%）：处理年限（年）：可增加设计依据及标准规范的内容二、垃圾填埋场址的选择地理位置特点，选址原则和选址过程等西南地区包括青藏高原东南部，四川盆地、秦巴山地及云贵高原大部以及成都平原，而要求的新建填埋场所处地形为平原区域，所以初步选定成都地区作为填埋场的处置厂。
成都平原气候温和、四季分明、无霜期长、雨量充沛、日照较少。
多年年平均气温为16.2℃，年最高气温为37.3℃，年极端最低气温为-5.9℃；年总降水量为918.2毫米，雨量主要集中在7～8月，月降雨量分别为225和229毫米，最大日降雨量可达60mm，降雨最少月份为12和1月，月降雨量分别为6毫米左右，暴雨期普遍出现在5～9月，常年暴雨出现的始终期分别在6月底7月初和8月下旬。
春季城市主导风向为东风，冬季城市主导风向为西风。
地下水位一般为10m左右。
此填埋场满足一定的库容量，附近有一大道，厂址交通方便，运距合理，场址周围有相当数量的土石料，用于天然防渗层和覆盖层等。
场地地貌和土壤条件适当，天然地层渗透性系数达到10-7cm/s以下，并具有一定的厚度。

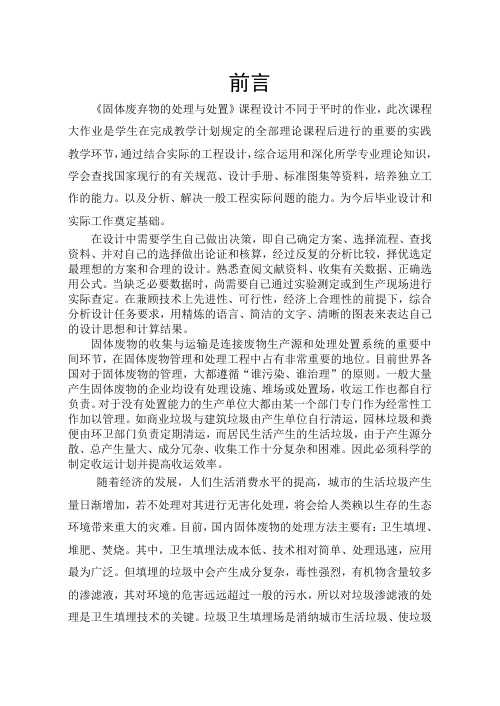

前言《固体废弃物的处理与处置》课程设计不同于平时的作业，此次课程大作业是学生在完成教学计划规定的全部理论课程后进行的重要的实践教学环节，通过结合实际的工程设计，综合运用和深化所学专业理论知识，学会查找国家现行的有关规范、设计手册、标准图集等资料，培养独立工作的能力。
以及分析、解决一般工程实际问题的能力。
为今后毕业设计和实际工作奠定基础。
在设计中需要学生自己做出决策，即自己确定方案、选择流程、查找资料、并对自己的选择做出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。
熟悉查阅文献资料、收集有关数据、正确选用公式。
当缺乏必要数据时，尚需要自己通过实验测定或到生产现场进行实际查定。
在兼顾技术上先进性、可行性，经济上合理性的前提下，综合分析设计任务要求，用精炼的语言、简洁的文字、清晰的图表来表达自己的设计思想和计算结果。
固体废物的收集与运输是连接废物生产源和处理处置系统的重要中间环节，在固体废物管理和处理工程中占有非常重要的地位。
目前世界各国对于固体废物的管理，大都遵循“谁污染、谁治理”的原则。
一般大量产生固体废物的企业均设有处理设施、堆场或处置场，收运工作也都自行负责。
对于没有处置能力的生产单位大都由某一个部门专门作为经常性工作加以管理。
如商业垃圾与建筑垃圾由产生单位自行清运，园林垃圾和粪便由环卫部门负责定期清运，而居民生活产生的生活垃圾，由于产生源分散、总产生量大、成分冗杂、收集工作十分复杂和困难。
因此必须科学的制定收运计划并提高收运效率。
随着经济的发展，人们生活消费水平的提高，城市的生活垃圾产生量日渐增加，若不处理对其进行无害化处理，将会给人类赖以生存的生态环境带来重大的灾难。
目前，国内固体废物的处理方法主要有：卫生填埋、堆肥、焚烧。
其中，卫生填埋法成本低、技术相对简单、处理迅速，应用最为广泛。
但填埋的垃圾中会产生成分复杂，毒性强烈，有机物含量较多的渗滤液，其对环境的危害远远超过一般的污水，所以对垃圾渗滤液的处理是卫生填埋技术的关键。
第1章绪论1.1设计背景1.1.1国内外城市垃圾的处理现状生活垃圾，是指在日常生活中或者为日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为生活垃圾的固体废物。
生活垃圾一般可分为四大类：可回收垃圾、厨余垃圾、有害垃圾和其他垃圾。
城市生活垃圾亦称城市固体废物，是由城市居民家庭、城市商业、餐饮业、旅馆业、旅游业、服务业，以及市政环卫系统、城市交通运输、文教机关团体、行政事业、工矿企业等单位所排出的固体废物。
其主要组成为：厨余物、废纸屑、废塑料、废橡胶制品、废编织物、废金属、玻璃陶瓷碎片、庭院废物、废旧家用电器、废旧家具器皿、废旧办公用品、废日杂用品、废建筑材料、给水排水污泥等。
在生活垃圾处理处置方式中，填埋无疑占据着举足轻重的位置，从全球来看，填埋大约占到70%左右，在各发达国家应用非常广泛，例如加拿大1989年卫生填埋处置量占82%；1991年英国、意大利年卫生填埋处置量占其总处置量的90%美国处置量为72%，西班牙处置量为75%，德国1993年卫生填埋处置量占73%。
美国联邦环保局(USEPA)和很多州都已详细制定关于填埋场选址、设计、施工、运行、水气监测、环境美化，封闭性监测以及维护年限的法规。
而在我国，由于经济技术水平等的原因，填埋所占的比例更高，达到90%以上。
虽然随着经济技术的发展，在未来的20年内，在拟建的垃圾处理项目中，填埋比例会稍有下降，但仍有大约75%的项目采用填埋方式。
同时在我国的《城市垃圾处理及其污染防治技术政策》中明确提出：以填埋为主的路线，因此填埋必将在今后很长一段时间内占据主导地位，许多大中城市新建的垃圾填埋场，其日处理能力都达上千吨，总填埋库容达数千万立方米。
随着经济的持续发展和城市化进程的加快，我国城市数量和规模在不断提高和扩大，城市生活垃圾大量产生,越来越多的垃圾包围了城市。
据有关资料统计，全国663个城市,年产生活垃圾已达14500万t，平均每天产垃圾40万t，而且还在以每年8%~10%的幅度增长。

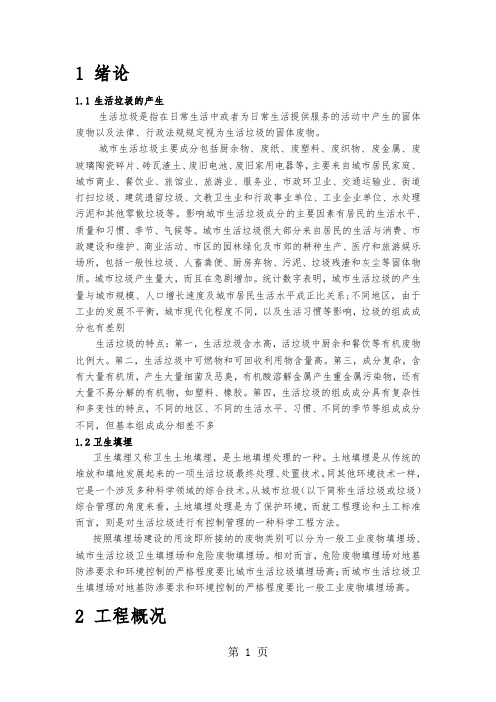

1 绪论1.1生活垃圾的产生生活垃圾是指在日常生活中或者为日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为生活垃圾的固体废物。
城市生活垃圾主要成分包括厨余物、废纸、废塑料、废织物、废金属、废玻璃陶瓷碎片、砖瓦渣土、废旧电池、废旧家用电器等，主要来自城市居民家庭、城市商业、餐饮业、旅馆业、旅游业、服务业、市政环卫业、交通运输业、街道打扫垃圾、建筑遗留垃圾、文教卫生业和行政事业单位、工业企业单位、水处理污泥和其他零散垃圾等。
影响城市生活垃圾成分的主要因素有居民的生活水平、质量和习惯、季节、气候等。
城市生活垃圾很大部分来自居民的生活与消费、市政建设和维护、商业活动、市区的园林绿化及市郊的耕种生产、医疗和旅游娱乐场所，包括一般性垃圾、人畜粪便、厨房弃物、污泥、垃圾残渣和灰尘等固体物质。
城市垃圾产生量大，而且在急剧增加。
统计数字表明，城市生活垃圾的产生量与城市规模、人口增长速度及城市居民生活水平成正比关系;不同地区，由于工业的发展不平衡，城市现代化程度不同，以及生活习惯等影响，垃圾的组成成分也有差别生活垃圾的特点：第一，生活垃圾含水高，活垃圾中厨余和餐饮等有机废物比例大。
第二，生活垃圾中可燃物和可回收利用物含量高。
第三，成分复杂，含有大量有机质，产生大量细菌及恶臭，有机酸溶解金属产生重金属污染物，还有大量不易分解的有机物，如塑料、橡胶。
第四，生活垃圾的组成成分具有复杂性和多变性的特点，不同的地区、不同的生活水平、习惯、不同的季节等组成成分不同，但基本组成成分相差不多1.2卫生填埋卫生填埋又称卫生土地填埋，是土地填埋处理的一种。
土地填埋是从传统的堆放和填地发展起来的一项生活垃圾最终处理、处置技术。
同其他环境技术一样，它是一个涉及多种科学领域的综合技术。
从城市垃圾（以下简称生活垃圾或垃圾）综合管理的角度来看，土地填埋处理是为了保护环境，而就工程理论和土工标准而言，则是对生活垃圾进行有控制管理的一种科学工程方法。
《固体废物处置与资源化》课程设计题目：学生姓名：学号：专业班级：指导教师：课程设计目的课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以致用。
本设计为6.6万人规模城市生活垃圾收集转运站设计，能使自己得到一次综合训练，特别是：①垃圾转运站工程设计的基本方法、步骤，技术资料的查找与应用：②基本计算方法和绘图能力的训练：③综合运用本课程及其有的理论知识解决工程设计中的实际问题；⑤培养独立的分析问题和解决问题的能力。
⑥加深理解和巩固《固体废物处置与资源化》所讲授的内容。
课程设计题目描述和要求一．课程设计题目6.6万人规模城市生活垃圾收集转运站设计转运站服务人口及范围：某城市拟为一新建的大型住宅小区建设一座生活垃圾收集转运站。
该小区人口规模为5.8万人（未来20年小区人口规模不变）。
根据国内同类城市的经验，小区人均垃圾日产生量为1.0kg/人·天。
该转运站距离该城市生活垃圾处置场的距离约为30公里二．课程设计要求1.转运站设计要求（1）根据规范要求确定转运站规模；（2）确定转运的运转单元数及进行设备选型（包括压实设备及运转车辆）；（3）确定转运站的占地面积，并对转运站进行平面布置，绘制转运站平面，布置图。
2.设计文件要求（1）设计依据（2）转运站转运规模的确定（3）生活垃圾转运站选址要求（4）转运站转运压缩工艺及主要设备（5）转运站基建、辅助工程及总平面布置（附总平面布置图一张）。
设计说明书一．设计概况近20多年来，我国的城市化进程加快，城市数量和规模不断扩大，但城市的发展却不平衡，特别是环境保护基础设施严重滞后。
城市生活垃圾对市容景观的破坏和对生态环境的污染已相当严重。
目前，全国城市常住人口已超过3亿，还有相当多的流动人口。
全国城市生活垃圾年产量约1.5亿t，并以近10%的速度递增。
由于历史欠帐多，各城市普遍缺乏符合标准的处置设施，年复一年地将生活垃圾裸露堆放在郊区。
有的城市长期向河流、湖泊、坑塘倾倒垃圾。
固体废物污染控制工程课程设计任务书一、设计题目某市生活垃圾填埋场工程设计二、设计任务某市城市垃圾采用卫生填埋进行处置。
本次设计任务主要是垃圾填埋场工程设计中的方案确定及初步设计阶段，内容以工程设计为主，主要为填埋场工艺的选择、库容的计算、结构的初步设计。
三、设计资料1.自然概况（1）地理位置某市位于吉林省延边朝鲜族自治州西部,地处长白山腹地中心。
总面积11957平方公里,占延边州总面积的25%,是吉林省区域面积最大的县级市。
某市处于东北亚经济开发圈和图们济开发圈辐射半径内。
长图铁路、图乌公路和鹤大公路交会于市区,公路总里程258公里,距延吉机场150公里。
某市幅接吉黑两省四区九县市,毗邻珲春、图们、和龙、龙井以及绥芬河等口岸城市,有对外开放、招商引资、培育客货集散地、加速经济开发的先天条件。
（2）地形地貌市区大部分为松花江冲击河谷平原,地质构造较为简单。
周围山地丘陵由海西期花岗岩和第三系高位玄武岩组成。
河谷平原普遍发育着第四纪松散沉积岩层。
主要由粘土、亚粘土、砾石、细卵石组成,平均地耐力在35T/m2。
无明显的不良工程地质现象。
市区内地下水由深浅两层水构成。
有大气补给和地表水补给两种补给形式。
以大气降水为主。
地下水流自西南向东北。
深层水埋藏在玄武岩之下,距地表面60～70米；具有承压性；浅层水埋藏在亚粘土下的沙粒层中,距地表3.4～4.5米。
（3）地质构造与地震烈度A-辉发河-海龙大断裂通过市区东北方的官地乡。
对市区一定影响。
历史上曾发生过几次地震。
最大震级3.4级，国家地震防护区划规定该地区以6度设防。
（4）气象水文牡丹江发源于市区西南马号乡牡丹岭东麓，经市区流经大山、小山等地流入镜泊湖。
市区河段、牡丹江上游，平均坡度在0.32%左右。
最大流量1420 m3/s（1960年），最小流量为0.0074 m3/s（1975年）。
最高水位499.907米（1960年），最低水位486.75米，平均江地区经济开发圈两个经水位486.95米。
固废课程设计说明书一、课程设计目标本课程旨在培养学生对固体废物管理的认识和理解，使其能够掌握固废处理与管理的基本理论和实践技能。
通过本课程的学习，学生应具备以下能力：1.理解固废概念及其分类方法；2.掌握固废处理与管理的原则和方法；3.能够评估固废对环境和人类健康的影响；4.能够设计并实施固废管理方案；5.能够使用相关仪器设备进行固废处理。
二、课程设置本课程主要由理论学习和实践操作两个部分组成。
1.理论学习部分：2.实践操作部分：本部分主要通过实验室实践和实地考察的方式，培养学生固废处理与管理的实践技能。
具体内容包括但不限于：固废样品采集与分析、固废处理设备操作与维护、固废管理方案的设计与实施等。
学生将通过实际操作，熟悉仪器设备的使用方法，并学习固废处理的实际操作技巧。
三、课程评估本课程的评估方式主要分为平时成绩和课程设计报告两个部分。
1.平时成绩：平时成绩占总成绩的60%，主要包括课堂参与、作业完成情况和实践操作表现等。
学生应积极参与课堂讨论，按时完成作业，并在实践操作中表现出良好的操作技能和团队合作能力。
2.课程设计报告：课程设计报告占总成绩的40%，要求学生选择一个固废管理方案进行设计与实施，并撰写一份课程设计报告。
报告应包括问题分析、方案设计、实施过程、结果评估和总结等内容。
学生应能够清晰地描述固废管理的目的、方法和效果，并对所选方案的可行性和可持续性进行评估。
四、教学资源为了保证课程教学的顺利进行，教学资源应包括但不限于以下内容：1.教材和参考书目：提供固废管理相关的教材和参考书目，供学生参阅和学习。
2.实验室设备和材料：提供固废分析和处理所需的实验设备和材料，保证学生能够进行实验操作。
3.实地考察场地：为学生提供实地考察的场地，使他们能够亲自了解和分析实际的固废处理情况。
4.教师支持和辅导：为了提高学生对固废管理的理解和能力，教师应提供课堂辅导和实践指导，回答学生的问题并帮助他们解决实践中遇到的困难。
长春建筑学院固体废物处理与处置毕业设计任务书姓名：专业：班级学号：指导教师：日期：城建学院一、设计题目（宋体，小三，加粗，段前段后0.5行）×××省×××市某区城市生活垃圾处理与处置工程设计×××省×××市某区城市生活垃圾填埋场设计及渗滤液控制系统设计×××省×××市某区城市固体废物无害化处理与处置的综合设计×××省×××市某区城市固体废物无害化处置方案设计×××省×××市某区垃圾卫生填埋场及渗滤液处理工程设计二、设计目的毕业设计是工科大学本科学生在完成教学计划规定的全部课程并取得相应学分后所必须进行的重要的实践性教学环节。
通过对城市生活垃圾处理与处置方案的设计与研究，使学生能够综合运用、深化和扩展所学的相关理论知识；培养学生独立分析和解决工程实际问题的能力及一定的创新能力；全面提高学生的综合素质和工程实践能力，使学生较系统地受到工程师的基本训练。
三、原始资料本设计涉及的该地区的基本的地质条件、气候条件、当前人口状况资料，学生需要自行查阅有关资料文献确定，根据确定的原始资料，设计适合该地区的城市生活垃圾处理与处置的方案，从而实现城市生活垃圾的无害化处理。
四、设计任务1、垃圾填埋场的计算(1) 垃圾填埋场的选址(2) 填埋工艺选择及设计(3) 场底防渗系统的设计(4) 场区防洪及排水系统的设计(5) 排渗导气系统的设计(6) 终场覆盖系统的设计2、垃圾渗滤液控制(1) 渗滤液的收集与排放系统(2) 渗滤液处理工艺的比较(3) 渗滤液处理构筑物的设计3、污泥处理设计(1) 污泥量的计算(2) 污泥体积的计算(3) 贮泥池的计算(4) 污泥脱水设计4、垃圾填埋场的总体布置(1) 垃圾填埋场的平面布置(2) 垃圾填埋场高程设计(3) 渗滤液提升泵与污泥泵的选择五、设计成果及要求设计要求1、在教师指导下按时独立完成设计内容，按时提交设计成果。
9建筑工程9.1设计依据本项目设计执行国家、地区、行业现行的规范、规程、标准。
实际设计过程中包括但不限于以下内容。
1）《民用建筑统一设计标准》GB50352-20192）《建筑设计防火规范》GB50016-2014（2018 版）3）《建筑地面设计规范》GB50037-20134）《建筑采光设计标准》GB50033-20135）《屋面工程技术规范》GB50345-20126）《屋面工程质量验收规范》GB50207-20127）《地下工程防水技术规范》GB50108-20088）《工业建筑防腐蚀设计规范》GB50046-20089）《地下防水工程质量验收规范》GB50208-201110）《建筑防腐蚀工程施工规范》GB50212-201411）《建筑地面工程施工质量验收规范》GB50209-201012）《危险废物集中焚烧处置工程建设技术规范》HJ/t176-200513）《砌体结构设计规范》GB50003-201114）《建筑抗震设计规范》GB50011-2010(2016 年版)15）《构筑物抗震设计规范》GB50191-201216）《危险废物处置工程技术导则》HJ2042-201417）《危险废物贮存污染控制标准》GB18597-20019.2建筑工程设计9.2.1主要建筑物和构筑物的设计原则9.2.1.1设计原则各单体设计满足总体布局和生产工艺流程要求的前提下，做到全厂规划合理、分区明确、物流顺畅；厂区道路宽度适当，管线布设便捷；因地制宜布设，节约使用土地，控制建设工程量，节省工程费用；注意风向、朝向等环境因素影响，注重环境保护，充分利用自然条件，加强绿化环境设计，营造现代企业氛围；严格执行国家现行的消防、卫生、安全等有关的技术规范。
（1）本项目设计执行国家和行业现行有关规范规程。
（2）设计中采用的新材料或新技术须经过试验及鉴定后方可推广应用。
（3）在建筑和结构设计中，为加快工程建设进度，应提高设计标准化、生产工厂化和施工机械化的水平，应尽量使用国家颁发的或部级编制的标准图。
本科《固体废物污染控制工程》课程设计说明书某城市垃圾处理厂工艺设计学院环境科学与工程学院专业给水排水工程班级 2学生姓名刘宇斌学号 ************指导教师杨志泉目录一、概述1、背景--------------------------------------------------- 32、处理现状------------------------------------------------------------33、处理原理--------------------------------------------4二、项目总体设计--------------------------------------------51、设计规模--------------------------------------------52、设计参数--------------------------------------------53、厂区选址--------------------------------------------74、处理系统设计-------------------------------------------8三、环境保护与监测-----------------------------------------12四、主要设备材料-----------------------------------------14五、工程总概算-----------------------------------------141、工程投资估算与处理成本估算----------------------------142、工程效益分析-----------------------------------------15 结束语-----------------------------------------------------------16 参考文献-----------------------------------------------------------16一、概述1、背景随着经济的持续发展和城市化进程的加快,我国城市数量和规模在不断提高和扩大,城市生活垃圾大量产生,越来越多的垃圾包围了城市。
据有关资料统计,全国663个城市,年产生活垃圾已达14 500万t,平均每天产垃圾40万t,而且还在以每年8%~10%的幅度增长。
生活垃圾已成为一个污染环境、影响人们生活和妨碍城市发展的社会问题。
目前,我国城市生活垃圾的处理方式大多以卫生填埋为主。
由于部分垃圾不能自然分解,占用了大量土地,不但有碍城市景观,而且给附近的地表水、地下水、土壤、大气造成了严重的污染,危害人们健康、影响城市化进程和城市的可持续性发展。
尤其是对于土地资源和水资源紧缺的许多大城市和沿海地区的中小城市,更需要采用减量程度高的焚烧方法来处理所产生的城市生活垃圾。
焚烧不仅可以减少城市生活垃圾90%的体积,真正做到对垃圾进行“减量化、无害化、资源化”处理,解决由于进行填埋、堆放使耕地面积逐渐减少的状况,还可以利用焚烧生活垃圾发电,部分缓解由于煤、石油等天然燃料的减少而造成的能源危机,不仅具有积极的绿色环保意义,而且实现了垃圾资源的高效、清洁利用。
2、处理现状城市生活垃圾焚烧技术因符合无害化、减量化、资源化的垃圾处理技术政策,且具有处理速度快、减容效果好、占地面积小、环境影响小、选址难度低等优点,近年来在国外得到了较快发展。
我国于1988年在深圳建成第一座生活垃圾焚烧厂。
目前,珠海、广州、上海、北京、厦门等地均在筹建新的生活垃圾焚烧厂。
但国内对生活垃圾焚烧厂设计技术的研究现状不能够适应于发展需要,而委托境外咨询机构设计,其提出的设计方案往往脱离具体国情。
因此,研究符合我国国情的生活垃圾焚烧厂设计方案具有重要的现实意义。
3、处理原理垃圾焚烧处理工艺流程如下页框图所示。
要点如下:1)生活垃圾由专用车辆运至焚烧厂的贮存场进行前场处理,如分类、加热烘干、除铁、粉碎、筛分、危险物品检查等,使生活垃圾达到无危险化,热值达到大于3400kJ/kg,含水量小于40%等技术指标;待烧。
2)将烘干的垃圾称量后,卸入垃圾库暂时贮存。
通过抓斗吊车将垃圾装入加料斗,通过液压推进器送入垃圾焚烧炉。
按干燥、燃烧、烧尽三个过程焚化,炉内温度控制在1100~1200℃,可有效抑制二恶英的产生。
3)高温烟气经锅炉吸热降温,进入冷却洗涤塔,除去酸性气体。
4)对气体进行烘干处理,以便于通过布袋式除尘器除尘。
5)经过静电除尘器进一步除掉微尘。
6)通过二恶英消除专用装置去除二恶英。
7)通过粉尘检测后再通过活性炭彻底去除臭味。
8)余气经抽风机引至烟囱无害化排放。
二、 项目总体设计1、 设计规模根据城市人口规模与人均垃圾生产量等因素，确定该城市垃圾处理厂的规模为300 t/ d 。
2、 设计参数（1）进炉垃圾性质含水率:45 %(30 % - 60 %) ;密度:0.38 t/ m3(0.30 – 0.45 t/ m3) ;低位热值:6 000 kJ / kg(4 000- 8 000 kJ / kg)（2）主要设计参数（3）大气污染物最高允许排放浓度(以干烟气中含氧10%随机每小时平均值计算)大气污染物最高允许排放浓度（mg/Nm）3、厂区选址基于传统垃圾处理项目客观存在的环境污染问题,新建的城市生活垃圾焚烧发电厂的选址,在保障工程必要条件的同时,尚须考虑拟选厂址周边的居民因“担心污染”而产生的征地或用地困难。
城市生活垃圾焚烧工程,属于城市基础设施建设,主厂房、主体工艺设备等布置要求所在地地质条件稳定,地质构造和性能参数适宜。
由于涉及大量的垃圾、渣灰及药剂运输,需要具备良好的交通条件,且在条件许可时应接近服务区域,减少垃圾转运费用;同时,垃圾焚烧残渣必须填埋,垃圾渗滤液处理需要考虑厂址邻近填埋场、污水处理厂等。
在工程建设条件适宜的区域建厂,必须高度重视其对周边地区生态环境的影响。
严格规范城市生活垃圾焚烧工程建设应用的环保标准、技术设计、检(监)测体系和运行管理体制,保障城市生态环境,尤其是人居环境的安全。
厂址比选根据下列的原则进行:1)厂址位置要符合城市总体规划和市政规划的要求,厂址有发展余地,且有必要的环境容量;2)靠近城市边缘和城市垃圾易于集中的地点,以满足城市卫生要求;3)交通条件及其他水、电、排污等公用工程条件容易满足;4)建厂工程费用节省,投资合理。
4、焚烧系统设计（1）垃圾仓垃圾仓是对垃圾进行输送、中转、存放和预处理的场所。
一般而言，生活垃圾的原始堆积密度是0.4t/m3，在仓内堆积压实后，其堆积密度将增大到0.5-0.6t/m3。
城市生活垃圾进仓后，要经过翻仓、堆垛、发酵，一般存放3d后才能送入焚烧炉焚烧处理。
通常在5d左右后，生活垃圾沥水和发酵才正合适，存放过短，垃圾自然干燥和发酵程度都不够；存放过长，发酵出来的可燃气体会过多逸出，造成安全隐患。
因此从理论上分析得出下式。
V=aTN式中V————垃圾仓容积，m3A————容积系数，一般为1.2-1.5。
主要是由于垃圾仓存在死角，垃圾吊机有着性能和翻仓程度以及有效量的缺陷，导致垃圾仓可利用的有效容积小于其几何容积；T————存放时间，d；根据经验得出适合燃烧的存放天数，它随着地区、季节稍有变化；N————日焚烧垃圾容积量，m3/d。
一般操作总是把当天的垃圾都堆放在一起，5-7天前的垃圾在一起燃烧。
垃圾吊机的负荷率比一般供物料搬运输送的吊机高得多，原则上设计两台吊机，按三分之一投料、三分之一翻仓倒料、三分之一待机考虑。
城市生活垃圾在料仓中的堆积角约为75度。
配料垃圾吊机的橘瓣式抓斗其张开直径约为3m多。
垃圾仓长度方向与焚烧炉对齐。
垃圾仓越深，底部的垃圾被压得越结实，抓斗越难抓起来，渗滤液越难排出。
所以垃圾仓内垃圾的堆积深度一般为12-18m。
本设计中焚烧炉的长度为30m，设计的垃圾仓内壁长度为L=20m，堆积深度H=15m。
垃圾仓内的容积计算中a=1.4，T=7天，垃圾堆积密度为0.8 t/m3 ，那么垃圾仓的容积为：V=aTN=1.4*7*300*0.6=1764 m3垃圾仓的宽度为B=V/(L*H)=1764/(20*15)=5.88m（2）焚烧炉型的选择与计算〈1〉生活垃圾焚烧炉炉型选择涉及到技术、经济、环保等方面,以下意见可供设计时参考: (1)卧式焚烧炉优于立式焚烧炉; (2)炉排型焚烧炉优于回转窑和流化床焚烧炉; (3)往复式炉排优于链条式炉排; (4)明火燃烧方式优于焖火燃烧方式; (5)合金钢炉排优于球墨铸铁炉排。
另外,生产厂家的综合实力、产品业绩、企业信誉、技术力量、设备价格、服务质量等也是选择焚烧炉炉型时应考虑的重要因素。
生活垃圾焚烧厂内焚烧炉台数的合理范围为2-4台，考虑到目前国产化设备的生产能力，对于本设计，单台炉的最佳规格是150t/d。
〈2〉燃烧室热负荷燃烧室热负荷是衡量单位时间内单位容积所承受的热量指标。
这里的燃烧容积是一次燃烧室和二次燃烧室之和。
Q v=Vt tLCQmoanpkd )]([-+式中m———单位时间的垃圾燃烧量，kg/dQ d——垃圾的平均低位热值，kj/kgC pk——空气平均定压比热容，kj/(m3.℃)La——单位质量的垃圾获得的平均燃烧空气量，m3/kgTa ——预热空气温度，℃To ——环境温度，℃V———燃烧室容积，m3热负荷值的范围一般如下：连续运行焚烧炉为 3.36*105-6.3*105 kj/(m3.h)；间断运行焚烧炉为1.68*105-4.2*105 kj/(m3.h)燃烧室热负荷的大小即表示燃烧火焰在燃烧室内的充满程度。
燃烧室太小，燃烧室内火焰过于充满，炉温会过高，从而炉壁耐火材料容易损伤，烟气的炉内停留时间也不够，容易引起不完全燃烧，严重时会造成一氧化碳在后续烟道中再燃烧甚至引起爆炸，炉壁上也容易熔融结块；燃烧室过大时，热负荷偏小，炉壁散热过大，炉温偏低，炉内火焰充满不足，燃烧不稳定，也容易使焚烧灰渣的热灼减量值偏高。
设计焚烧炉单台处理能力m=300/（2*20）=7.5t/h=7.5*103 kg/h ，Qd=5500kj/kg ，To=20℃，Ta=230℃，Ln=3.16m3/kg ，C pk =1.3 kj/(m 3.℃),连续运行焚烧炉燃烧室热负荷Q v =4.4*105 kj/(m 3.h)，那么燃烧室的容积为：V=Qv)]([o a n pk d t t L C Q m -+=510*4.4)]20230(*16.3*3.15500[7500-+=108.45 m 3〈3〉二次燃烧室从燃烧炉中出来的烟气(900~1 000℃)在二次燃烧室内与二次空气充分混合后,实现完全燃烧,二次燃烧室内烟气温度应控制在950~1 050℃;当二次燃烧室温度低于950℃时,调节二次助燃油流量控制阀,由两支燃烧机向二次燃烧室内喷入燃油,以提高室温;当二次燃烧室温度高于1 050℃时,调节二次空气流量控制阀,增加二次空气给入量,降低二次燃烧室的烟气温度;二次空气压力应设定为燃烧机起动条件之一,二次空气分别由两台二次风机从垃圾存储间抽吸,并送入二次燃烧室内。
