利用频谱分析技术进行空压机的故障诊断

基于频域分析的风力发电机组故障诊断技术随着世界能源的需求增长和环保意识的逐渐增强，风力发电作为一种新型的清洁能源得到了广泛的应用。

但是，由于长时间高速运转和复杂的工作环境，风力发电机组很容易出现故障，导致发电效率下降和设备损坏，严重影响着风能利用的可靠性和稳定性。

因此，建立一套科学有效的故障诊断技术是保障风力发电机组正常运行的重要保障之一。

传统的故障诊断方法主要依赖于工程师的经验和分析技能，在判断和处理机组故障时效率不高，精度不够，而其所需的成本、时间和技术储备也较高。

而基于频域分析的故障诊断技术则由于其在故障分析和判断上的高效、科学和实用性而备受关注。

本文将就基于频域分析的风力发电机组故障诊断技术进行探讨。

一、频域分析技术的概念和原理频域分析法，是一种以频率作为自变量分析和处理信号的方法，所获取的结果是频率-幅度特征和频率-相位特征等因素产生的变化规律。

其中，原始信号是在时域中传输的，而通过对其进行傅里叶变换，可以将其变换到频域中处理。

因此，频域分析是将时域信号在不同频率上的信号成分提取出来进行分析，从而得到信号的各种特性和随时间变化的变化规律。

由于风力发电机组的特点和复杂性，故障往往表现为机械振动、电信号等不同类型的信号，这些信号具有不同的频率和振幅特征，而基于频域分析的技术正是从这些不同的频率分量中提取故障信号，并对其进行分析，从而确定故障类型和程度。

二、基于频域分析的风力发电机组故障诊断技术1.信号采集首先，需要利用传感器采集到风力发电机组各个部位的信号，包括机械振动和电信号等。

这些原始信号应当是高精度、高灵敏度、低噪声的，以便提取出故障信号，并准确地判断故障类型。

2.频谱分析随后，需要将采集到的信号通过快速傅里叶变换（FFT）等算法进行频域分析，得到频率-幅度特征和频率-相位特征等指标，并绘制出频谱图。

通过对比不同频段下的幅值变化和主要频率成分，可以识别出有故障的零件，如轴承、齿轮等，并判断故障的类型和程度。

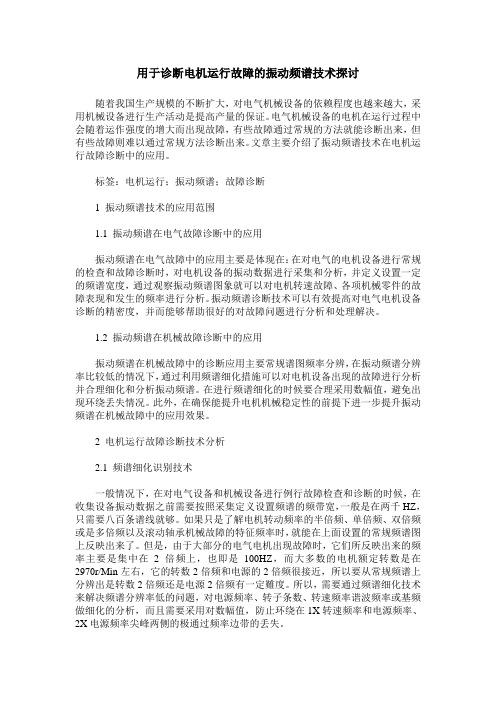

用于诊断电机运行故障的振动频谱技术探讨随着我国生产规模的不断扩大，对电气机械设备的依赖程度也越来越大，采用机械设备进行生产活动是提高产量的保证。

电气机械设备的电机在运行过程中会随着运作强度的增大而出现故障，有些故障通过常规的方法就能诊断出来，但有些故障则难以通过常规方法诊断出来。

文章主要介绍了振动频谱技术在电机运行故障诊断中的应用。

标签：电机运行；振动频谱；故障诊断1 振动频谱技术的应用范围1.1 振动频谱在电气故障诊断中的应用振动频谱在电气故障中的应用主要是体现在：在对电气的电机设备进行常规的检查和故障诊断时，对电机设备的振动数据进行采集和分析，并定义设置一定的频谱宽度，通过观察振动频谱图象就可以对电机转速故障、各项机械零件的故障表现和发生的频率进行分析。

振动频谱诊断技术可以有效提高对电气电机设备诊断的精密度，并而能够帮助很好的对故障问题进行分析和处理解决。

1.2 振动频谱在机械故障诊断中的应用振动频谱在机械故障中的诊断应用主要常规谱图频率分辨，在振动频谱分辨率比较低的情况下，通过利用频谱细化措施可以对电机设备出现的故障进行分析并合理细化和分析振动频谱。

在进行频谱细化的时候要合理采用数幅值，避免出现环绕丢失情况。

此外，在确保能提升电机机械稳定性的前提下进一步提升振动频谱在机械故障中的应用效果。

2 电机运行故障诊断技术分析2.1 频谱细化识别技术一般情况下，在对电气设备和机械设备进行例行故障检查和诊断的时候，在收集设备振动数据之前需要按照采集定义设置频谱的频带宽，一般是在两千HZ，只需要八百条谱线就够。

如果只是了解电机转动频率的半倍频、单倍频、双倍频或是多倍频以及滚动轴承机械故障的特征频率时，就能在上面设置的常规频谱图上反映出来了。

但是，由于大部分的电气电机出现故障时，它们所反映出来的频率主要是集中在2倍频上，也即是100HZ，而大多数的电机额定转数是在2970r/Min左右，它的转数2倍频和电源的2倍频很接近，所以要从常规频谱上分辨出是转数2倍频还是电源2倍频有一定難度。

空压机振动测试标准空压机是一种重要的工业设备，主要用于产生压缩空气，广泛应用于各个行业中。

由于空压机的工作过程中会产生振动，对设备的正常运行以及工作环境造成一定的影响，因此有必要进行空压机振动测试，以保证设备的安全运行和工作环境的稳定。

空压机振动测试标准主要有以下几个方面：1.测试方法：空压机振动测试一般采用振动测量仪进行，常见的测试方法有频谱分析法、时域分析法和振动指标法等。

其中，频谱分析法是最常用的方法之一，通过对振动信号进行快速傅里叶变换，可以得到不同频率下的振动成分，从而判断设备的振动状况。

2.测试参数：空压机振动测试的主要参数有振动速度、振动加速度和振动位移等。

振动速度是描述振动运动的速度大小，振动加速度是描述振动运动加速度大小，振动位移是描述振动运动位移的大小。

通过对这些参数进行测试，可以全面了解空压机的振动情况。

3.测试要求：空压机振动测试要求设备在正常工作状态下进行，并保持稳定运行。

测试时，要保证测试环境的平稳和设备的稳定性，避免外界干扰对测试结果的影响。

同时，测试人员要熟悉测试仪器的使用方法和振动参数的解读，确保测试结果的准确性。

4.评价标准：根据国家标准和相关行业标准，对空压机的振动进行评价。

一般来说，空压机的振动水平应该在一定的范围内，过大或过小都不符合标准。

评价标准一般采用等级划分，如A级表示振动非常小，B级表示振动较小等。

根据评价标准，可以对空压机的振动情况进行准确定性的判断和评价。

空压机振动测试的意义在于保证设备的正常运行和工作环境的稳定。

通过振动测试，可以及时发现设备的异常振动情况，预防设备故障的发生，对设备进行维修和保养；同时，还可以对设备的设计和制造提供参考，改善设备的振动性能，提高设备的可靠性和稳定性。

另外，振动测试还可以对设备的运行状态进行科学的监测和分析，优化设备的运行效率，降低能源消耗，达到节能减排的目的。

总的来说，空压机振动测试标准是保证设备正常运行和工作环境稳定的重要手段之一。

机械振动信号的频谱分析与故障识别振动是机械设备运行过程中常见的现象，但当机械设备发生故障时，振动信号会发生变化，成为故障的重要指示。

为了准确判断机械设备故障原因，频谱分析成为一种常用的方法。

本文将探讨机械振动信号的频谱分析方法及其在故障识别中的应用。

一、频谱分析的基本原理频谱分析是将信号在频率域上进行分解，将信号分解成一系列频率成分的方法。

在机械振动信号的分析中，通常使用傅里叶变换将时域信号转换为频域信号。

傅里叶变换将振动信号分解成一系列正弦波，每个正弦波表示一种特定频率的振动成分。

通过分析每个频率成分的振幅和相位，就可以了解机械设备的振动状况和故障特征。

二、频谱分析在故障诊断中的应用1. 轴承故障诊断轴承是机械设备中常见发生故障的部件。

轴承故障通常表现为高频振动成分的增加。

通过频谱分析可以清晰地观察到高频部分的振动信号，进而判断轴承的磨损程度和故障类型。

2. 齿轮故障诊断齿轮传动是机械设备中常见的传动方式，但齿轮在长时间运行后容易出现故障，如齿面磨损、断齿等。

这些故障会产生特定的频率成分，通过频谱分析可以直观地观察到对应的频率峰值，进而确定齿轮故障的位置和类型。

3. 泵故障诊断泵是常见的机械设备之一，其内部复杂的运动机构容易受到外界因素的影响。

频谱分析可以帮助识别泵的不同故障类型，例如轴承故障、叶片磨损等。

三、频谱分析方法频谱分析有多种方法，常见的有傅里叶变换、快速傅里叶变换（FFT）、小波变换等。

1. 傅里叶变换傅里叶变换是一种精确的频谱分析方法，但计算量较大，不适用于实时监测。

可以通过将信号分段，再进行傅里叶变换来解决这一问题。

2. 快速傅里叶变换（FFT）FFT是一种将信号进行快速傅里叶变换的算法，通过采样和插值的方法，可以有效地降低计算时间。

FFT广泛应用于机械振动信号的频谱分析，尤其适用于实时监测和故障诊断。

3. 小波变换小波变换是一种时频分析方法，在处理非稳态信号方面比傅里叶变换更具优势。

常见故障频谱分析
一、定义
频谱分析是一种分析、检测和诊断电力系统故障的有效手段，通过观测电力系统的电磁特性，可以对发生故障的时间、原因和位置进行准确的定位。

它采用的技术是根据电力系统中各部件的声发射特性，来识别不同类型的故障模式，从而判断出可能的故障原因。

二、常见故障
1、绝缘故障：绝缘故障是引起电力系统故障最为常见的原因，包括熔断器烧毁、绝缘老化、绝缘污染等。

绝缘故障的频谱分析表明，绝缘故障频率最高的是在低频（20kHz以下）和中频（100kHz以下）区间，频率在20kHz和100kHz之间存在一定的差异。

2、过温故障：过温故障包括变压器、电容器等部件温度过高，频谱分析表明，过温故障的频率一般在低频（20kHz以下）和中频（100kHz以下）区间，其频率峰值介于20kHz和100kHz之间。

3、频率冲击故障：频率冲击故障是指电力系统中的其中一种故障发生，导致系统的频率发生冲击性变化，这种变化释放的频谱频率介于
50kHz和500kHz之间，并且由一组近似的波形组成。

4、绕组损坏故障：绕组损坏包括变压器的线圈、电容器、高压器件等损坏。

频谱分析表明，绕组损坏故障的频率以及幅值在50kHz和
100kHz之间，且有较大的幅值波动。

在线式非线性频谱分析与故障诊断仪随着科技的发展和进步，非线性频谱分析技术在故障诊断领域越来越受到重视。

在线式非线性频谱分析与故障诊断仪作为一种新型的故障诊断工具，具有较高的准确性和可靠性，在工业制造领域得到了广泛的应用。

在线式非线性频谱分析与故障诊断仪的核心技术是非线性振动信号分析。

在机械设备运行中，受到各种外界因素的影响，其振动信号往往呈现出非线性特征。

传统的线性频谱分析方法很难准确地分析非线性振动信号，而非线性频谱分析可以有效地揭示机械设备的故障特征。

第一，它是一种在线式的故障诊断工具。

传统的故障诊断方法通常需要停机进行检修，而在线式非线性频谱分析与故障诊断仪可以实时监测机械设备的振动信号，及时分析并诊断故障，不需要停机维修，提高了生产效率。

第二，它具有较高的准确性和可靠性。

在线式非线性频谱分析与故障诊断仪采用先进的非线性分析算法，可以准确地提取机械设备的非线性振动特征，进而诊断故障的类型和位置。

同时，它还可以通过与数据库的对比分析，识别类似的故障模式，提高故障诊断的可靠性。

第三，它具有较强的适应性。

在线式非线性频谱分析与故障诊断仪可以适应各种工况环境下的故障诊断需求。

它可以监测不同类型的机械设备，如电机、齿轮传动系统等，适用于各种行业和领域。

在线式非线性频谱分析与故障诊断仪广泛应用于工业制造领域。

它可以帮助企业提早发现设备的故障，减少故障带来的停机损失，增加生产效率。

同时，它还可以帮助企业制定合理的维护计划，延长设备的使用寿命，降低维护成本。

总之，在线式非线性频谱分析与故障诊断仪是一种先进的故障诊断工具，可以提高故障诊断的准确性和可靠性，帮助企业提高生产效率，降低维护成本。

随着科技的不断进步，非线性频谱分析技术将会得到更广泛的应用。

电动压缩机故障诊断的关键技术有哪些在现代工业和日常生活中，电动压缩机扮演着至关重要的角色。

从空调系统到制冷设备，从工业生产中的气体压缩到新能源汽车的空调系统，电动压缩机的稳定运行对于保障设备的正常工作和效率至关重要。

然而，就像任何机械设备一样，电动压缩机也可能会出现故障。

准确、及时地诊断出这些故障，并采取有效的修复措施，是确保其可靠运行的关键。

那么，电动压缩机故障诊断的关键技术究竟有哪些呢？首先，我们来谈谈振动监测技术。

电动压缩机在运行过程中会产生振动，而这些振动信号包含了丰富的关于设备运行状态的信息。

通过安装振动传感器，可以采集到压缩机的振动数据。

技术人员可以对这些数据进行分析，例如通过频谱分析来确定振动频率的组成。

如果出现异常的振动频率或振幅增大，可能意味着压缩机内部的部件存在磨损、松动或不平衡等问题。

比如，压缩机的轴弯曲、叶轮损坏或者轴承故障，都可能导致振动特征的改变。

温度监测也是一项重要的诊断技术。

电动压缩机在工作时会产生热量，各个部件的温度会在一定范围内变化。

通过在关键部位安装温度传感器，如压缩机的外壳、电机绕组、轴承等位置，可以实时监测温度。

如果温度超出正常范围，可能表示存在过热故障。

过热可能是由于润滑不良、冷却系统故障、过载运行或者部件之间的摩擦增大等原因引起的。

比如，当压缩机的润滑系统出现问题，导致轴承得不到充分的润滑，摩擦产生的热量就会使温度升高。

电流和电压监测同样不可或缺。

电动压缩机的电机运行电流和电压能够反映出其工作状态。

通过监测电流和电压的数值、波形和相位等参数，可以判断电机是否正常工作。

例如，如果电流突然增大，可能意味着电机存在过载、短路或者机械部件卡住等问题；而电压异常则可能是电源供应不稳定或者电机内部的电气故障导致的。

声学监测技术在故障诊断中也发挥着作用。

压缩机运行时产生的声音也包含了其运行状况的信息。

利用声学传感器采集声音信号，并通过声音分析软件进行处理和分析，可以发现异常的声音特征。
