120924-长虹变频空调室内机电路原理与维修ppt课件

格式：ppt
大小：1.07 MB
文档页数：29

下载文档原格式

变频机组工作原理及检测要点幻灯片PPT

➢原理：在交流变频中，采用电压互感器VT2815检测交流输入电压(L~N间电压)，将强电信号转换为弱电信号后再经过二极管整流成直流信号，然后输出到驱动芯片的AD端口，由程序进展处理；在直流变频中，直接用大功率高耐压的电阻对直流母线电压进展分压，并通过线性光耦进展隔离，然后通过运放传输到驱动芯片AD端口，再由程序进展处理。
管压降
N
电压降正接是否为 0.5V左右，反接是
否为无压降
Y
同样方法测2、4和3、4间二极管
表笔+接输出脚5，即输出负极，表笔-接输入脚1，然后反
接
N
电压降正接是否为 0.5V左右，反接是
否为无压降
Y
同样方法测5、2和5、3间二极管
若各二极管正向压降都为0.5V 左右，反向无压降，则整流桥
正常，否则坏
滤波板功能、原理和检查方法
✓功能：滤波板的主要作用其一是滤除电源干扰，保护机组在恶劣电源质量环境下的抗干扰能力；其二抑制机组对电源的干扰，防止机组运行影响其它电器如电视等工作。
✓原理：通过L、C、R组成的选频网络对输入信号进展滤波，使有用频段的信号能到达输出端，而无用的噪声信号被吸收滤除。
➢功能：主要作用是对压缩机2相定子电流进展检测，以判断是否过流。
➢原理：电流互感器(交流变频)或电流传感器(直流变频)将压缩机电流转换成电压，并通过相应的电路进一步转换输出到驱动芯片的AD端口，再由程序进展相应处理，判断压缩机是否过流。
电压采样电路
➢功能：主要作用是对输入电源电压进展检测，并判断电压是否过高(过压)或过低(欠压)。
桥内1、4间二极管坏桥内5、1间二极管坏
电解电容功能和检查方法
✓功能：主要作用是滤波和储能，使前端整流桥输出直流电压平滑，为后端逆变模块提供稳定的直流电源，供驱动压缩机用。

变频空调电路讲解

P45/SNI2*2 相位 W P46/ PPG2 压机壳温开关 P50 /AN0 LED1 P51 /AN1 LED2 P52 /AN2 LED3 P53/AN3 电压 1 P54/AN4 环温 P55/AN5 盘管 P56/AN6 排气 P57/AN7 电流 AVCC A/D电源 AVR A/ D参考电平 AVSS A/D地 P60/SIN1 通讯输入 P61/SOT1 通讯输出 P62/SCK1 强制运行
SII
R11 R08 R16
1 2 56 0 3 56 0 4 56 0 5 6 7 8 9 10 11 12 13 14 15 16
P45/SNI2*2 相位 W P46/PPG2 压机壳温开关 P50 /AN0 LED1 P51 /AN1 LED2 P52 /AN2 LED3 P53/AN3 电压 1 P54/AN4 环温 P55/AN5 盘管 P56/AN6 排气 P57/AN7 电流 AVCC A/D电源 AVR A/ D参考电平 AVSS A/D地 P60/ SIN1 通讯输入 P61/ SOT1 通讯输出 P62/ SCK1 强制运行
6
HB
7 8
9
MAIN
10 11
12
13
14
15
16
(HS)PB4过零 PB3电源指示
AIN0环温
PB0片选 vfd
AN1盘管PE1时钟 vfd的 IC或 cpu
Varef PE0数据 vfd的 IC或 cpu
Vs sa
VDD-2
AIN8
OSC1
PF1蜂鸣器驱动
OSC2

空调电路维修PowerPoint 演示文稿58页PPT

空调电路维修PowerPoint 演示文稿
•
6、黄金时代是在我们的前面，而不在我们的后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚的工来自总是说工具不好)。•
10、只要下定决心克服恐惧，便几乎能克服任何恐惧。因为，请记住，除了在脑海中，恐惧无处藏身。-- 戴尔．卡耐基。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

变频器常见故障处理及简单维修-PPT

﹢
S、T，此时万用表显示应该为一般二极管导通压降，一般在0.3~0.5V之间，大机稍低一点，三相显示值正常应该相差无几，即三相应该平衡，若其中一相或几相偏小则说明该相整流桥短路损坏，偏大则说明该相已经击穿开路；然后将红表笔接端，黑表笔依次打到R、S、T三相，以相同的依据判断其好
﹣
坏。如果上桥三相开路，下桥三相管压降对称，可判断缓冲电阻或直流电抗器可能烧坏。 2、逆变模块电路的检测：同样是将数字万用表打到二极管测试档，将红表笔
电压缺相不平衡或缺相检测线路出现故障，如果检测电
路故障把Pb．00设为0机器可正常工作，CHE变频器没有图片
此项功能。
第二类CH系列常见外部故障：
• 以下是一些常见的外部故障，这些故障一般是由于变频器参数设置不当或者选型不当造成变频器报故障，对于这些故障，应当根据现场应用设备及生产工艺状况来判断故障产生的原因及作出相应的处理。在这里，我们做了个故障的处理流程，供大家参考。
CHV：Pb.02Pb.03）设置是否正确
是
否
正确设置电机参数，电流、功率等
否
调整50Hz输出电压 380V为正常
否
正确设置此参数
电机是否堵转
是
排除堵转原因
否
键盘显示电流与变频器实际输出是否
一致
是选择更大功率的电机
否
检查控制板、驱动板或霍尔板，方法同故障OC
处理流程
注:一般出现oL1多数是变频器功率比电机大
是
电机空载，重新参数自学习
4.加速过电流OC1
加速过流OC1
对旋转中的电机再启动
否
加速时间太短
否
加速过程中有突加负载
否

变频空调维修培训(ppt 50页)

红）红）红）
次数
自我诊断内容
内容详细以行正常
⑴
⑵
设定值
—
⑶
空调微电脑控制根据运行
转速
—
情况，使压缩机处于过负荷
时间
保护状态。不是故障。
—
过负荷状态下会自动调整转速来保护压缩机。
通过控制器或温度装置使 — 空调处于停止状态。
不是故障
1回
微电脑控制被重新启动（当接通电源便可恢复正常）
①SPM基板；②M基板；③接插件。
变频空调故障指示内容再次显示的操作方法
说明：当维修人员到达用户家中,可以通过此方法读取最近一次的故障指示灯内容。
利用遥控器读取故障的方法
一、关闭空调电源；二、先后按下「冷房」，「停止」键。将遥控器
设置为冷房模式的停止状态；三、接通电源；四、将遥控器温度设置为32℃；风速：自动后；
再现故障现象时进行测量yes更换室内风机电机更换室内m基板mmyes35v高电位m基板信号输出到电机电机反馈信号基板从上图可以看出高电位与电位之间是空余了一个接线位
日立变频空调维修培训
上海日立家用电器有限公司用户服务中心
SHANGHAI HITACHI HOUSEHOLD APPLIANCES CO.;LTD.
定时灯的闪烁方式
■ 2秒 ■
1回,
故障推断
①四通换向阀动作异常；②换向阀控制回路； ③换向阀线圈接插件或断线；④冷媒泄漏。
■ ■ 2秒 ■
2回室外强制冷房运行。
■ ■ ■ 2秒 ■
3回 ①室内外通信异常；②接线排保险丝熔断。
■ ■ ～ ■ ■ 2秒 ■
4回
室外故障表示。
■ ■ ～ ■ ■ 2秒 ■ ■ ■ ～ ■ ■ 2秒 ■

电源电路_变频空调器电控系统维修完全图解_[共9页]

第2节室外机电源电路和CPU 三要素电路−131 −延时5s 才能控制主控继电器触点吸合。

图4-10 正常运行时工作流程这5s 内室外机电控系统所做的工作有：第1步，为滤波电容充电至正常电压；第2步，开关电源开始工作并向室外机主板输出直流12V 电压，12V 电压经7805稳压块输出5V 电压，CPU 复位开始工作；第3步，CPU 检测室内机主板发送的通信信号，如果正常，CPU 脚才会输出高电平5V 电压，控制主控继电器触点吸合，如果检测时没有通信信号或者不正常，CPU 脚一直为低电平，主控继电器触点一直处于断开状态，控制主控继电器吸合时不检测室外机3个温度传感器输入的信号和压缩机顶盖温度开关的信号，上述4个温度信号即使开路或短路，室外机主控继电器触点也会吸合。

说明：目前的变频空调器室外机电控系统（如海信KFR-26GW/11BP ），室外机从得电到主控继电器吸合需要4s 的时间，并且不检测通信信号和室外机的4个温度信号。

4．常见故障直流300V 电压形成电路工作在大电流状态，因此故障率较高，常见故障及测量方法参见本书第1章第5节“特殊电气元器件”中的部分内容。

三、电源电路1．作用室外机的电源电路基本上全部使用开关电源电路，只有早期的极少数机型使用变压器降压电路，本机即采用开关电源电路。

开关电源电路实际上也是一个电压转换电路，将直流300V 电压转换为直流15V 、直流12V 和直流5V 为室外机主板和模块供电。

图4-11所示为开关电源电路简图与作用说明。

2．工作原理开关电源电路原理图如图4-4所示，实物图如图4-12所示。

由于开关管工作在“开”和“关”两种状态，因此而得名为开关电源。

本机电路主要由开关管DQ1、开关变压器BT1组成并联型开关电源电路，设计在模块板组件上面，第4章海信KFR-2601GW/BP 室外机电控系统− 132− 工作时为自激振荡状态，开关管在电路中起着开关及振荡的双重作用，在导通期间开关变压器存储能量，在截止期间开关变压器输送能量，从而起到电压转换的作用；由于负载位于开关变压器的次级且工作在反激状态，因此开关电源还具有输入和输出相互隔离的特点。

空调原理与维修

• 互感:由一个线圈的电流变化而引起另一个线圈产
生感应电动势的现象称为互感。
第十七页，共126页。
第三节单相与三相交流电路
• 1、正弦交流电的产生 • 2、相位和相位差 • 3、交流电路 • 4、谐振电烙 • 5、三相交流电路
第十八页，共126页。
正弦交流电：大小、方向随时间作正弦规律变化的电信号周期：交流电循环变化一周所需的时间，用T表示交流电在某一瞬间的数值称为瞬时值，在一个周期所出现的最大瞬时值分别用 Im、Um、Em来表示。一秒钟内所含有的周期数称为交流电的频率，用f表示，频率单位为赫兹(Hz)，频率与周期互为倒数，即f=l/T。

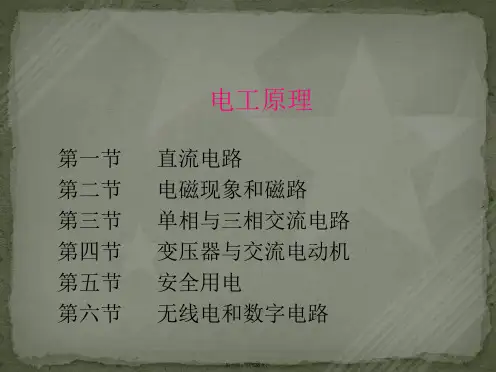

电工原理
第一节第二节第三节第四节第五节第六节
直流电路电磁现象和磁路单相与三相交流电路变压器与交流电动机安全用电无线电和数字电路
第一页，共126页。
第一节直流电路
• 电路:电流通过的路径叫电路。它由电源、负载、导线、开关等组成,图1就是一个简单的电路
开关
电源第二页，共126页。
电容串联时，越串越大，电容量较小的电容器承受的电压较大，它正好和电阻串联相反即１／Ｃ＝１／Ｃ１＋１／Ｃ２＋１／Ｃ３）
第十页，共126页。
• 电容并联时，并联的电容越多，总电容量越大（即Ｃ＝Ｃ１＋Ｃ２＋Ｃ３），它和电阻并联正好相反．
Ｃ１
Ｃ２
Ｃ３
在直流电路中，电容器充电完闭后，在电路中相当于开路：但在交流电路中，电容器则相当于短路．
Ｕ1/Ｕ2=Nl/N2
第二十八页，共126页。
• 三相交流异步电动机原理
• 组成部分
• 定子（固定部分）
• 机座
• 铁芯
• 绕组

空调电气知识PPT课件

足消费者多样化的需求。
THANKS
感谢观看
04
空调电气故障诊断与排除Biblioteka 电气故障诊断方法观察法
通过观察空调的外观、线路、元件等，判断是否存在明显的损坏或异常现象。
听诊法
通过听空调运行时的声音，判断是否存在异常的噪音或振动，从而确定故障部位。
触摸法
通过触摸空调的管路、元件等，感受其温度、振动等参数，判断是否存在异常。
仪表法
使用万用表、钳形电流表等仪表测量空调电路的电压、电流、电阻等参数，分析故障原因。
作，是否有误动作现象。
预防性维护与保养
定期清洁
定期清洁空调外壳、过滤网、冷凝器等部件，保持散热良好。
润滑轴承
对空调的轴承、链条等运动部件进行润滑，保证正常运行。
检查电线
定期检查电线有无破损、老化等现象，及时更换不合格的电线。
更换损耗件
定期更换空调的空气过滤器、冷凝器等损耗件，保证正常运行。
常见电气故障及排除
01
02
03
04
电源故障
检查电源插头、插座是否接触良好，线路是否有断路或短路
现象。
电机故障
检查电机是否有异常噪音、振动或过热现象，电机启动电容
是否正常。
控制电路故障
检查控制电路板、传感器、执行器等元件是否正常，是否有
接触不良或损坏现象。
保护电路故障
检查过载保护、过压保护、欠压保护等保护电路是否正常工
控制制冷剂流量，调节系统压力和温度。
空调电气系统的工作原理
压缩过程
压缩机吸入蒸发器中的低温低压的制冷剂气体，通过压缩将其变成高温高压的过热气体。
冷凝过程
高温高压的过热气体进入冷凝器，通过冷凝器冷却水或空气将其变成高压常温的饱和液体。

空调器电控电气原理培训教材ppt课件

6
显示电路
包括遥控接收电路，用来反映空调器工作状态和功能。
该部分的接收电路是将红外信号经集成块内部的自动增益控制，电路放大，限幅，低通滤波，解调出编码指令脉冲，经放大整形后输出相应的信号到单片机遥控信号输入端，最后单片机发出相应的指令并在
面板上显示出来。遥控输入信号经接收头接收后，输入到芯片，在芯片里经过对各种信号的分析处理，使机器执行相应的各种指令，并同时在面板上用发光二极管显示相应的
14
3.）风机反馈电路
PG电机的速度反馈电路是电控板的另一个关键电路, 要使电机转速稳定在一定风速上，则必须同时同步的检测出风机的转速，并通过软件判断，调整驱动电压的大小，来使风机转速稳定，这就需要通过一个反馈电路来实现对电机转速的监控。首先通过电机内部的霍尔元件将电机的速度转化为脉冲信号传递给芯片，经过速度检测与软件判断后，芯片通过控制脚输出控制信号，来控制驱动三极管的导通与截止，再通过三极管的导通与截至来控制光偶工作与否，进而对室内电机提供工作电压
19
四、电控功能
控制器运转模式及功能压缩机运行3分钟后才响应温度的变化；当接收到模式
转换信号时，延时3秒转换模式，抽头电机的风速切换延时3秒执行 1 控制器具有以下基本运转模式 1.1 自感模式 1.2 制冷模式 1.3 除湿模式 1.4 送风模式 1.5 制热模式 2 控制器具有以下操作功能 2.1 应急开关功能
16
过零检测电路
220V
+5V
R4 去IC过零检测脚
A
C
R2
D T
R1
R3
C
B
I
A点 I
B点 V
0.7V C点 0
V
D点 0

[机电课件] 电冰箱、空调器原理与维修--制冷设备电器及控制电路(PPT 49页)

2020/7/13
一、温度控制器
1．机械式温度控制器特点：结构简单、性能稳定、可靠，组装、调试修理方便。（1）工作原理组成：感温元件、波纹管（或弹性金属膜片）、毛细管和波动开关机构。工作原理如图。
2020/7/13
一、温度控制器
（2）机械式温控器类型普通型、半自动化霜型、定温复位型和风门温控型。（3）机械式温控器的调试根据设计需要，温控器的主要技术参数在装配时预调好，在预调的基础上，旋转温控器的调节旋钮进行进一步的细调，且可根据温度要求进行自动控制。温度调节旋钮上标有“弱”、“中”、“强”或“1”、“2”、 “3”等数字标记字样，如图所示。顺时针转动，箭头所示数字增大，表示温度变低， “强冷”档温控器开关呈常闭状态，使压缩机连续运转制冷，不能自动控温。
2020/7/13
第三节温度控制器、电加热器及除霜装置一、温度控制器二、电加热器及除霜装置
2020/7/13
一、温度控制器
温度控制器（又称温度开关或温度继电器）：制冷系统中用来调温、控温的装置，作用是通过调节，设定所需的控制温度，使制冷系统在选定的某一温差范围内运行，控温过程如图所示。
[机电课件] 电冰箱、空调器原理与维修--
制冷设备电器及控制电路(PPT 49页)
第一节电动机一、单相交流异步电动机二、全封闭压缩机电动机的技术要求
2020/7/13
一、单相交流异步电动机
单相异步电动机特点：制造方便、成本低廉、运行可靠、检修容易、噪声小等优点，被广泛应用在电冰箱、空调器等电气中。
2020/7/13
一、起动继电器
重锤式起动继电器结构图
1. 小焊片 2. 大焊片 3. 电源线支架 4. 盖板 5. 副绕组插口 6. 主绕组插口 7. 磁力线圈 8. 外壳 9. 重锤 10. 磁力线圈 11. 动触电 12. 大焊片 13. 静触点14. T形架 15. 静触点 16. 动触点 17. 副绕组插口 18. 主绕组插口 19. 小焊片 20. 小弹簧

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

目录
三、变频柜机室内机电路原理与维修
1、KFR-72L/ZHW(W1-H)+2精确控温室内接线图 2、KFR-72L/ZHW(W1-H)+2精确控温触摸按键原理图 3、变频柜机通用开关电源原理图
四、用遥控代码辅助维修五、变频空调维修实例六、已修正的软件问题
一、变频挂机室内机原理框图
二、变频挂机室内机电路原理与维修
三、变频柜机室内机电路原理与维修
1、KFR-72L/ZHW(W1-H)+2精确控温室内接线图
二、变频挂机室内机电路原理与维修
1、开关电源电路
次级绕组
初级绕组
反馈绕组
吸收回路 60KHz
开关电路
二、变频挂机室内机电路原理与维修
工作原理
1、刚上电时，有电流从DC310V→变压器初级线圈→芯片D极→对芯片内部开始电流源充电。开始电流源使芯片起振。
2、芯片第4脚VDD为电源脚。芯片起振后，反馈绕组电流流向VDD,对VDD充电。当VDD电压达到14.5V时，开始电流源关闭，由VDD对芯片供电，维持芯片的振荡。VDD正常电压为18V，当VDD低于8V时，芯片振荡停止，开始电流源开始工作，又企图使芯片重新振荡。
长虹变频空调室内机电路原理与维修
四川长虹空调技术研究所邓健
目录
一、变频挂机室内机原理框图二、变频挂机室内机电路原理与维修
1、开关电源电路 2、红外遥控接收电路 3、温度传感器的输入电路 4、复位电路 5、光线检测电路 6、PG电机控制电路 7、PG电机AC（交流）过零检测电路 8、PG电机反馈检测电路 9、PG电机维修
自备一个好的PG电机，作替换试验。如果新PG电机能转起来，则更换原PG电机。如果不能转起来，则更换主控板。
主板级维修方法：
维修按先易后难的步骤进行：
二、变频挂机室内机电路原理与维修
主板级维修方法：
1、拆开室内机前，先用螺丝刀轻拨一下风扇，然后快速移开。如果电机能转起来，说明是启动力矩问题，检查主控板上风机电容是否损坏或电容容量衰减。
二、变频挂机室内机电路原理与维修
பைடு நூலகம்
5、光线检测电路
在全自动运转模式下，当房间光线很暗几分钟后，空调会自动进入睡眠节能运行。当房间光线明亮几分钟后，空调会退出睡眠节能运行，回到正常运转。
光探测器
光探测器输出电流大小与光线的强弱成正比。从而与输入到MCU的电压成正比。检测方法：用遥控代码F8,显示屏显示光线强弱采样值，当光线强弱改变时，显示值应变化。
二、变频挂机室内机电路原理与维修
3、温度传感器的输入电路 +5V
MCU
VMCU=
R1 ×5V
(R1+RT1)
二、变频挂机室内机电路原理与维修
故障代码 F1 F2 F3
故障原因室温传感器故障室外温度传感器故障内盘温度传感器故障
特别说明
检测范围：-20～ 100 ℃ 25℃ 10K
F4 外盘温度传感器故障
二、变频挂机室内机电路原理与维修
6、 PG电机控制电路
PG（脉冲发生）电机是带脉冲输出的电机，实际上是单相交流电动机和速度传感器结合的电动机。
电机供电
速度反馈信号
二、变频挂机室内机电路原理与维修
可控硅调速是用改变可控硅导通角的方法来改变电动机端电压的波形，从而改变电动机端电压的有效值，达到调速的目的。
5、察看主控板器件有无漏焊、虚焊。
二、变频挂机室内机电路原理与维修
主板级维修方法：
6、检查PG电机反馈检测电路，对照电路图标注型号进行器件阻值、电压等参数测量，若器件损坏请更换相同型号的器件。 7、检查可控硅调速电路。对照电路图标注型号进行器件阻值、电压等参数测量，若器件损坏请更换相同型号的器件。 8、检查PG电机AC过零检测电路。对照电路图标注型号进行器件阻值、电压等参数测量，若器件损坏请更换相同型号的器件。
二、变频挂机室内机电路原理与维修
7、PG电机AC（交流）过零检测电路
空调器在控制PG电机时，需要检测交流电源的过零点，用于产生控制信号的基准点。
二、变频挂机室内机电路原理与维修
8、PG电机反馈检测电路
在PG电机中，内置霍耳传感器，PG电机每转动一转，霍耳传感器将输出二至三个周期的方波信号。每一转输出方波信号数的多少根据不同的PG电机型号而定。长虹公司全部统一为三个。这样，检测PG电机输出的方波数，就能准确知道PG电机的实际转速，实现PG电机转速的闭环控制。这种方式的转速控制精度可达2%以内。
二、变频挂机室内机电路原理与维修
9、PG电机维修
PG电机故障代码：F0
维修原则
故障原因不外乎电机内部原因和外部原因： ●电机内部原因：线圈断路、短路；反馈用霍尔器件坏。 ●电机外部原因：主板坏，主要有可控硅调速电路、AC过零检测电路、 PG电机反馈电路、电机电容坏、以及电机与主板的连接问题。
简易维修方法：
3、芯片第3脚FB为反馈引脚，其电压范围在0-1V之间，电流在0-0.9mA之间。当该引脚电压大于1V，或流出该引脚的电流大于0.9A时，振荡停止。
二、变频挂机室内机电路原理与维修
2、红外遥控器接收电路
电阻R101是输出脚与5VDC间的上拉电阻。提高输出脚的带负载能力和抗外界的干扰。二极管VD101是钳位二极管，保护红外遥控接收器的输出脚。 R102和C102组成RC滤波器，滤除输出信号中的干扰信号。
2、断开电源，拆开电控盒，检查电机与主板插头是否插好。
3、开机后风扇电机一点都不转，可能是电机绕组问题，拔下电机供电插头，用电阻表检验电机绕组阻值是否正常。
4、如果风扇电机短暂运转后停止，表明电机反馈信号有问题。用螺丝刀轻拨一下风扇，然后快速移开，用示波器测试电机有无反馈信号。如果无反馈信号，则表明电机内部霍尔器件坏，更换电机。如果有反馈信号，表明主控板反馈电路有问题，检查主控板。
F5 压机排气温度传感器检测范围：-30 ～
故障
130 ℃ 25℃ 60K
特别注意压缩机排气温度传感器和其它温度传感器不一样。
4、复位电路
二、变频挂机室内机电路原理与维修
复位波形图
作用：当电源电压低于微处理器的工作电压时，会给微处理器带来无法预料的后果，通常是死机、程序跑飞、SRAM（静态存储器）丢失数据等。复位芯片就是保持微处理器处于非工作状态，直到电源电压达到一定的电平并保持稳定为止。
