变频空调电脑板维修精讲..讲解学习共46页

客户服务中心故障现象:机型:移机,运行30min 后,室内机出墙处漏水分析与检修经验与体会...KF-23GW/23316E-N5经全面检测发现出水管在过墙处压瘪。

修复后，故障排除。

室内机管路出墙处漏水，说明出墙孔直径过小，同时铜管、排水管、控制线在一起绑扎过松，管子在穿墙时，把排水管拉坏或被挤压。

可把出水管从出墙处截断，重新接一个出水管。

也可在出墙处压瘪的水管内部衬一个粗细相当的铜管，撑起压瘪处；然后把室内机外壳卸下，用嘴反吹排气管，看蒸发吕水槽是否有气泡产生，如有气泡产生，说明压瘪处已被铜管撑起。

故障现象:机型:移机后,运行中漏电保护器跳闸KF-45LW/46316L-JN3分析与检修z现场通电开机,设定制冷状态,室内机与室外机均能运转,检查漏电保护器符合功率要求,并贴有国CCC标志.检查控制线绝缘良好,检测控制部件风机,压缩机电阻阻值正常,用压力表测压力偏低,指针抖动厉害.由此判定制冷系统含有空气.z 停机10min后,从低压端放掉雪种,然后重新抽空、补加雪种至压力为0.5MPa,故障排除。

故障现象:机型:机组不定时跳闸z上门检查,用户新换30A 漏电开关,4mm 2电源线,电压为220V.经判断,电源容量足够,也有可能是机器漏电造成跳闸,经检测,机器各部分负载元件上和内各部分电路均无漏电现象,于是装好机确认无故障后,试机30min 运转正常,初步认为空调正常.z第三天用户又来电反映还是跳闸,再次上门检测,向用户询问得知,用户同时购同型号机3台,同时新换了漏电开关和电源线,另两台空调运转正常,无此现象,于是把另一台空调打开,与其相比,机器运转没有差异,唯一发现这一台空调机器漏电开关发热厉害;z 经分析,有可能是漏电开关的故障.换漏电开关试机正常,再没出现跳闸现象.分析与检修经验与体会...维修时要善于观察与空调有关的第一部位,要充分考虑和分析每一部位运转现象,就能发现故障所在.KF-76LW/E7638L1故障现象:机型:显示E5z从故障代码来看,是低电压保护,经逐一检查,原因可能是过电流保护或电压太低负荷不起空调压缩机工作,查电源198V,室外机压缩机端子处电压为196V.z 重新开机后,压缩机起动跳停,用万用表监测供电电压,瞬间由196降为150V,显然电源容量不足.z 更换电源后一切正常.KF-70LW/E170313L1分析与检修经验与体会...检修电气系统故障时,首先应该分析电路.从电路的“电源、负载、开关、导线”为思路逐步进行检查和分析，逐一地排除故障。

海信变频空调电路故障分析检修七例(上)□瞿贵荣例1:海信KFR -26W /77VZBP 型空调，加电 开机后外机不工作。

分析检修：检查外机电路板上除电源指示灯 (LED 5 )亮以夕卜，其他指示灯(LED 2~LED 4)均不 亮，外风机不运转，压缩机也不启动。

电源指示灯 亮，说明+310V 电源已送达外机,AC 220V 市电、 滤波电路、高压整流桥堆、直流滤波电容等均正 常，故障多发生在外机辅助开关电源电路，有关 电路如图1所示（开关变压器T 1次级整流滤波 电路未画出）。

测电源开关管Q 1(IRFIBC 20G )的D 极电压为+300V 正常值，表明F 1、L 9、C 30、T 1⑫-⑨绕组等无问题。

检查开关电源芯片I C 4MBS 9855-5001GW/BP②(NCP 1200P 60),发现其电源V C C 端⑥脚电压只 有0.3V ,因此导致开关电源停振不工作。

⑥脚电 压异常有两个原因：一是I C 4⑥脚内部电路损坏； 二是外置滤波电容C 23 (4.7t J L F /25V )不良（漏 电）。

检查C 23已击穿短路，用一只4.7|x F /50V (原耐压25V )电容更换后试机，外机恢复正常工 作，故障排除。

提示：（1)开关电源芯片NCP 1200P 60是一 款使用片内电源的集成电路，不需要从开关变压 器另设绕组进行整流、滤波供电。

该芯片直接代 换芯片型号有：N C P 1200AP 40、NCP 1200P 100、NCP 1203、N CP 1207、NCP 1377、203D 6、LD 7575、 FA 5571N 、FA 5641、FAN 7602 等。

（2)屡烧电源开关管Q 1的故障，多因反峰压吸收网络失效造成， 应重点检查 D 6 (M U R 160)、C 35(222/500V )、R 26(12kn /2W )、ZD 3(P 6KE 180A )等元件。

海信直流变频空调室外机电路故障分析与检修(五) (上接6期）□瞿贵荣例2:加电后电源指示灯亮，但整机不工作。

分析检修：测辅助电源+15V、+5V电压输出 正常,说明电源供电无问题。

测室外机C P U芯片 IC01⑪、⑫、@脚与⑬、⑭、⑬脚间+5V电源正常 (见图4),分析是I C01复位电路（与I C07、CE10、R39等组成域时钟电路(XT02 )异常。

测1C01⑮脚复位信号，正常时加电瞬间为低电平(0V待机 状态），随即升为高电平(4.8V以上为工作状态），实测⑲脚一直为低电平(0.2V),说明复位电路有 故障。

检查R39未开路,CE10、C42也无击穿漏 电情况,估计是复位集成电路I C U7内部损坏。

因无同型号丨C07(M C34064),用一片HT7044三端 复位集成电路代换后，故障排除。

提示：在采用+5V供电的各类C P U电路中，几乎各种型号的三端复位集成电路均可互换使 用（注意引脚排列可能不同），另外，复位集成电 路损坏后，在应急情况下，可以将其去掉不用，只需将R39加大到100k f l~200k l l，CE10加大到 2.2|j l F~4.7|j l F,利用电容CEU)两端电压不能突 变，而需经R39充电过程，也可为C P U提供合适 的复位信号，使系统正常工作。

例3:通电，室外机不工作，LED1-LED3全部 点亮，室内机显示故障代码“11”。

分析检修：此故障代码表示室外机存储器电 路有故障(见图4)。

主要原因有:C P U芯片I C01 不良；E2P R O M存储器丨C09不良；I C01与I C09 间连线有故障。

检查C35、R75、R78及连接线均 正常，用_片良好的24C01存储芯片代换丨C09 试验,整机恢复正常，故障排除。

例4:室外机指示灯LED1-LED3状态是亮- 灭-亮，室内机显示室外机盘管温度检测电路故 障代表“1”。

分析检修：故障代码“1”表示室外机盘管温 度检测电路有故障（见图3),主要原因有:传感器 RT4不良；接插件C N14锈蚀接触不良；分压电 阻R69(5.1kn±l%)或滤波电容CE8X16异常；C N01⑥脚接触不良;室外机C P U芯片I C01⑧脚 开焊或内部电路损坏。

APPL-IATSICE T R E P A H R I N J G格力直流变频多联式空调显示“E6”代码故障维修□童长江一台格力直流变频多联式空调（外机型号为G M V-P d l60W/N aC-N l，“一拖五”），开机后显 示“E6”故障代码,整机不启动。

分析检修:在格力家用/商用中央空调多联机 中，显示“E6”（内外机通讯故障）代码很常见，其原 因多是老鼠咬坏通讯线，或者室外机空开跳闸，偶 尔是因电脑板损坏。

该机通讯线采用两芯屏蔽线, 从外机引出，经过底楼卫生间，再向上到二楼各个 房间，如图1所示。

该用户家采用石膏板吊顶，直 接看不到空调的通讯线路，于是笔者按以下方法 检修：挡，断开卫生间的线路后测量发现,卫生间到外机 的通讯线正常，引上二楼的两根线之间电阻值为 0(1,判断某台内机的电脑板不良造成通讯端短 路。

接好卫生间的通讯线，并给内外机通电，然后 依次拔下二楼各个房间室内机主板上的通讯线插 头，发现拔下3号机与4号机的通讯线后,1~3号 机屏显正常，并且能开机，由此确定4号机的通讯 线短路。

根据经验，老鼠经常咬线路洞口附近的电 线,所以重点检查4号机通讯线的穿墙孔,发现房 间4穿墙孔中的通讯线已被老鼠咬断，并且两根 线断点处的金属体已碰在一起，如图2所示。

连接首先关断实内外机电源，将万用表置于电阻好4号机的通讯线后试机，故障消除。

细开的接线螺丝都紧一遍，发现室内机分路空气开 关的一个接线柱(T相)松动，且有过流烧黑痕迹,如图3所示。

换用同型号空气开关后试机,故障排 除。

提示：空调报电源类故障，多是空气开关的接线螺丝拧得不够紧，特别是一些时好时坏的软故障，望实修时注意。

迅■F r e q u e n c i;c o n v e r s i o n t im。

变频空调培训资料家用空调顾服部目录第一部分变频空调特点第二部分变频基础知识第三部分变频空调维修工艺第四部分变频空调维修案例整机运行平稳，寿命更长，噪音更低整机运行平稳，寿命更长，噪音更低定频空调噪音大，使用寿命短噪音超低压150V启动150-242V定频空调电压范围187-242V电压超低温-15度启动变频空调自动化霜，有霜化霜，没霜不化，压缩哦开机不停机，可避免定频空调冬季压机不好启动，电子膨胀阀可有效控制冷媒流量，使空调处在最佳运行状态普通定频空调冬季制热速度慢，开机40分钟后，需化霜8-10分钟，耗电量大，制热差除霜舒适恒温，保持正负0.5度温差达到设定温度后，，一直保持最低180W耗电量，，只有正负0.5度温差，舒适感强，特别适合老年人和小孩使用频繁开机和关机，会造成室内正负2度的温差，舒适感不强，容易感冒温差节能省电30,达到设定温度后，慢慢改变压缩机的转速，最低180W耗电量，越用越省电(变频空调不是不停机，是减少停机次数)达到设定温度后会停机，达不到设定温度要开机，启动电流大，每次开机启动是平时耗电量的2倍以上停机变频范围更宽变频空调属于10-150HZ，无级变速定频空调只有50HZ频率速冷速热，可达到冬季3分钟制热，夏天1分钟制冷的效果变频空调26型压缩机可根据室内环境温度改变压缩机的转速，刚开始开机时用最大功率运转17><450W,迅速达到设定温度定频空调每小时额定功率932W,每小时压缩机也是额定转速(如每小时1000转)，是不会改变的，达到设定温度停机，达不到温度在开机制冷制热功率变频优点变频26型定频26型类别1、海尔变频空调的优点:制热强劲、省电、静音(1)节能:交流节能30%;直流节能50%(2)舒适:恒温交流变频正负1度,直流变频正负0.5度;普通定频:正负2-3度.(3)宽范围启动:低电压150V，普通定频最低198V;低温-15度，普通定频最低-10度(4)宽频运行，冷暖迅速:10HZ-120HZ无级调速，快速调节房间温度(5)超静音运行，避免频繁启停造成的运行噪音(6)压机磨损小，振动小，寿命长(7)智能除霜;除湿量大等2、变频空调与定频空调对比:第一部分:海尔空调变频技术——优点变频空调在启动时以高频运转，这样可以使房间温度迅速达到设定的温度。

变频器维修之PC923、PC929驱动电路的检修对逆变功率电路的修复是在确认CPU主板和驱动电路正常的前提下进行的，否则对IGBT模块的盲目更换不但毫无意义，而且可能会造成直接的经济损失；对驱动电路的修复是在CPU主板能正常输出六路脉冲信号的前提下进行的，否则对驱动电路的修复不但无意义，而且给检测带来了一定的难度。

CPU主板的正常，为我们修复各种故障，提供了有效的监控和提示的作用，使我们能根据操作显示面板上故障代码的提示，有针对性地检查故障电路。

但变频器完善的各种检测和保护功能，在变频器正常运行时是非常必要的，在我们进行局部电路故障的维修时——总得使机器脱离开整机连接的状态，来进行检修吧，会引发相关保护电路的起控，而使变频器进入故障锁定状态，停止了对比如对六路脉冲信号的输出，使我们无法（或比较困难）检测该信号通路如驱动电路是否能正常地对CPU电路来的六路脉冲信号进行传输和放大。

驱动电路的工作状态的正常，只有一个标准：能正常地传输和放大六路驱动脉冲。

输出的六路驱动脉冲具有符合要求的电压幅度和电流供给能力。

静态（待机）下的工作点检测，往往不能得出准确的结论。

得想法让电路处于动态工作中，一是采取相应措施，屏蔽掉变频器的相关故障检测功能，二是用某种方法验证驱动电路的输出能力，确认驱动电路输出的六路逆变脉冲信号，是完全符合要求的，于是对驱动电路的修复才能画上一个圆满的句号。

对驱动电路的检修，一定程度上决定了整机检修的成败。

故障变频器无论表现出何种故障，最后的修复总是表现驱动电路六路驱动脉冲的正常输出！六路脉冲输出信号都有，但有缺陷，轻者机器不能正常工作，重者将有可能使逆变模块损坏，对驱动电路的检修，小心不为过！一、驱动电路（由PC923、PC929组合）的构成和电路原理：上图为东元7200MA变频器 U相的驱动电路图。

15kW以下的驱动电路，则由PC923、PC929经栅极电阻直接驱动IGBT，中、大功率变频器，则由后置放大器将驱动IC输出的驱动脉冲进行电流放大后，再输入IGBT的G、E极。

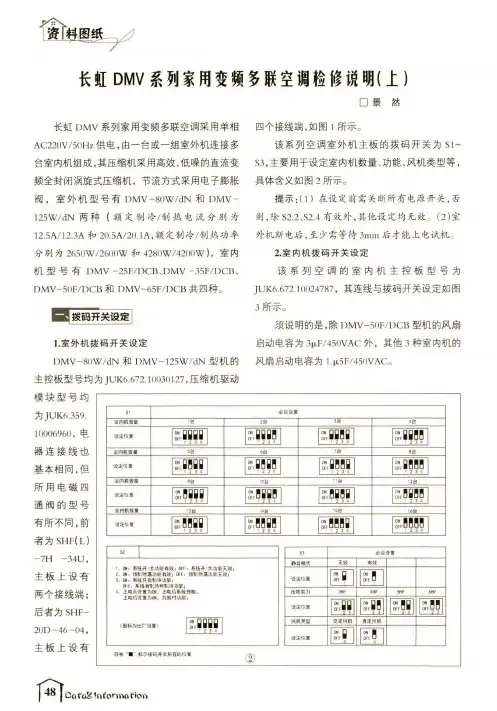

资_纸长虹D M V 系列家用变频多联空调检修说明（上)长虹D M V 系列家用变频多联空调采用单相AC 22(_)V /50Hz 供电，由一台或一组室外机连接多台室内机组成，其压缩机采用高效、低噪的直流变 频全封闭涡旋式压缩机，节流方式采用电子膨胀 阀，室外机型号有D M V -80W /d N 和D M V - 125W /d N 两种（额定制冷/制热电流分别为 12.5A /12.3A 和20.5A /20.1A ，额定制冷/制热功率 分别为 2650W /2600W 和 4280W /420UW ),室内 机型号有 D M V -25F /D C B 、D M V -35F /D C B 、D M V -50F/DCB 和 D M V —65F/DCB 共四种。

1.室外机拨码开关设定l )M V -80W/dN 和 l )M V _125W/dN 型机的主控板型号均为JUK 6.672.10030127,压缩机驱动 模块型号均 为 JUK 6.359.10006960,电 器连接线也 基本相同，但 所用电磁四 通阀的型号 有所不同，前 者为SHF (L )-7H -34U ,主板上设有 两个接线端；后者为5册- 20D -46-04,主板上设有□景然四个接线端，如图1所示。

该系列空调室外机主板的拨码开关为S 1〜S 3,主要用于设定室内机数量、功能、风机类型等，具体含义如图2所示。

提示：（1)在设定前需关断所有电源开关，否 则，除S 2.2、S 2.4有效外，其他设定均无效。

（2)室 外机断电后，至少需等待3mm 后才能上电试机2.室内机拨码开关设定该系列空调的室内机主控板型号为JUK 6.672.10024787,其连线与拔码开关设定如图3所示。

须说明的是，除D M V -50F /D C B 型机的风扇启动电容为3(j l F /450V A C 夕卜，其他3种室内机的 风扇启动电谷为1.|>l 5F /450VAC 。

变频器常用维修方法与步骤变频器是一种将固定频率的电源交流电转换为可调节频率和电压的交流电的电力调节装置。

在使用变频器的过程中，有时会发生故障，需要进行维修。

下面是变频器常用的维修方法和步骤：第一步：故障检查1.观察变频器的显示屏，查看是否显示异常信息或报警信息。

2.检查变频器的供电情况，确认是否正常供电。

3.检查整个电路系统的接线情况，确保线路连接正确。

4.检查变频器的冷却器及风扇是否正常运行，确保散热正常。

5.检查变频器的内部元件是否有烧坏或短路现象。

第二步：故障排除1.根据显示屏上的报警信息，参考变频器的说明书，找到对应的故障原因和解决方法。

2.检查变频器的保护功能，如过载保护、短路保护等，尝试解除保护状态。

3.检查变频器的控制面板，查看参数设置是否正确，重新设置参数。

4.针对一些特定故障，可以尝试断电重启，重新启动变频器。

5.对于一些小型的故障，如松动的连接线、接触不良等，可以进行简单的维修，如重新插拔连接线，清洁接触面等。

第三步：更换故障部件1.根据故障排除的结果，确定需要更换的故障部件。

2.打开变频器的外壳，找到故障部件的位置，并拔下相关连接线。

3.用专用工具或手工将故障部件取下，并安装新的部件。

4.连接新部件的相关线路，并确保连接牢固。

第四步：测试和试运行1.重新连接变频器的电源。

2.对变频器进行一系列的测试，如连接了外部设备后检查是否正常运行。

3.进行一定时间的试运行，并观察变频器的运行状态，检查是否还存在其他问题。

第五步：记录和报告1.对维修过程中的检查、排除、更换等步骤进行详细记录，包括故障现象、检查结果、维修过程等。

2.如果故障无法解决或需要更换重要零件，应及时向上级报告，并按照要求上报相关维修记录。

总结：变频器的维修需要对电气知识和维修技能有一定的了解。

在进行维修过程中，需要注意安全，遵循相关的维修操作规程。

如果遇到较复杂的故障，建议请专业的技术人员进行维修。

及时进行维修和保养，可以延长变频器的使用寿命，提高设备的稳定性和效率。

第2节 室外机电源电路和CPU 三要素电路−131 −延时5s 才能控制主控继电器触点吸合。

图4-10 正常运行时工作流程这5s 内室外机电控系统所做的工作有：第1步，为滤波电容充电至正常电压；第2步，开关电源开始工作并向室外机主板输出直流12V 电压，12V 电压经7805稳压块输出5V 电压，CPU 复位开始工作；第3步，CPU 检测室内机主板发送的通信信号，如果正常，CPU 脚才会输出高电平5V 电压，控制主控继电器触点吸合，如果检测时没有通信信号或者不正常，CPU 脚一直为低电平，主控继电器触点一直处于断开状态，控制主控继电器吸合时不检测室外机3个温度传感器输入的信号和压缩机顶盖温度开关的信号，上述4个温度信号即使开路或短路，室外机主控继电器触点也会吸合。

说明：目前的变频空调器室外机电控系统（如海信KFR-26GW/11BP ），室外机从得电到主控继电器吸合需要4s 的时间，并且不检测通信信号和室外机的4个温度信号。

4．常见故障直流300V 电压形成电路工作在大电流状态，因此故障率较高，常见故障及测量方法参见本书第1章第5节“特殊电气元器件”中的部分内容。

三、电源电路1．作用室外机的电源电路基本上全部使用开关电源电路，只有早期的极少数机型使用变压器降压电路，本机即采用开关电源电路。

开关电源电路实际上也是一个电压转换电路，将直流300V 电压转换为直流15V 、直流12V 和直流5V 为室外机主板和模块供电。

图4-11所示为开关电源电路简图与作用说明。

2．工作原理开关电源电路原理图如图4-4所示，实物图如图4-12所示。

由于开关管工作在“开”和“关”两种状态，因此而得名为开关电源。

本机电路主要由开关管DQ1、开关变压器BT1组成并联型开关电源电路，设计在模块板组件上面，第4章 海信KFR-2601GW/BP 室外机电控系统− 132− 工作时为自激振荡状态，开关管在电路中起着开关及振荡的双重作用，在导通期间开关变压器存储能量，在截止期间开关变压器输送能量，从而起到电压转换的作用；由于负载位于开关变压器的次级且工作在反激状态，因此开关电源还具有输入和输出相互隔离的特点。

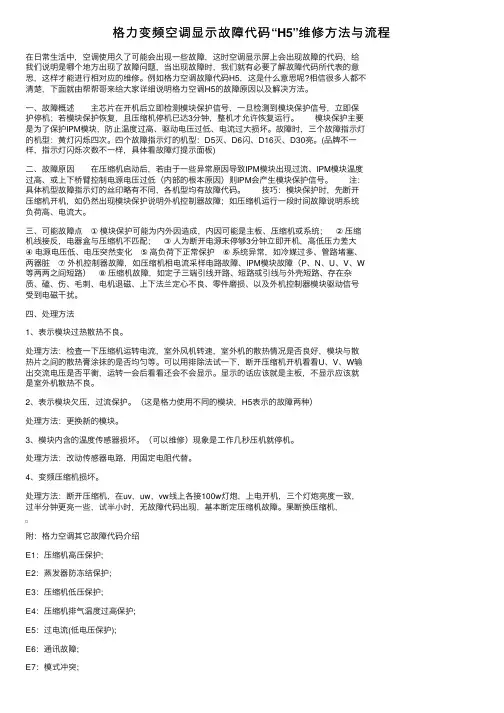

格⼒变频空调显⽰故障代码“H5”维修⽅法与流程在⽇常⽣活中，空调使⽤久了可能会出现⼀些故障，这时空调显⽰屏上会出现故障的代码，给我们说明是哪个地⽅出现了故障问题，当出现故障时，我们就有必要了解故障代码所代表的意思，这样才能进⾏相对应的维修。

例如格⼒空调故障代码H5，这是什么意思呢?相信很多⼈都不清楚，下⾯就由帮帮哥来给⼤家详细说明格⼒空调H5的故障原因以及解决⽅法。

⼀、故障概述 主芯⽚在开机后⽴即检测模块保护信号，⼀旦检测到模块保护信号，⽴即保护停机；若模块保护恢复，且压缩机停机已达3分钟，整机才允许恢复运⾏。

模块保护主要是为了保护IPM模块，防⽌温度过⾼、驱动电压过低、电流过⼤损坏。

故障时，三个故障指⽰灯的机型：黄灯闪烁四次。

四个故障指⽰灯的机型：D5灭、D6闪、D16灭、D30亮。

(品牌不⼀样，指⽰灯闪烁次数不⼀样，具体看故障灯提⽰⾯板)⼆、故障原因 在压缩机启动后，若由于⼀些异常原因导致IPM模块出现过流、IPM模块温度过⾼、或上下桥臂控制电源电压过低（内部的根本原因）则IPM会产⽣模块保护信号。

注：具体机型故障指⽰灯的丝印略有不同，各机型均有故障代码。

技巧：模块保护时，先断开压缩机开机，如仍然出现模块保护说明外机控制器故障；如压缩机运⾏⼀段时间故障说明系统负荷⾼、电流⼤。

三、可能故障点　①模块保护可能为内外因造成，内因可能是主板、压缩机或系统；　②压缩机线接反，电器盒与压缩机不匹配；　③⼈为断开电源未停够3分钟⽴即开机，⾼低压⼒差⼤　④电源电压低、电压突然变化　⑤⾼负荷下正常保护　⑥系统异常，如冷媒过多、管路堵塞、两器脏　⑦外机控制器故障，如压缩机相电流采样电路故障、IPM模块故障（P、N、U、V、W等两两之间短路）　⑧压缩机故障，如定⼦三端引线开路、短路或引线与外壳短路、存在杂质、磕、伤、⽑刺、电机退磁、上下法兰定⼼不良、零件磨损、以及外机控制器模块驱动信号受到电磁⼲扰。

四、处理⽅法1、表⽰模块过热散热不良。

变频空调常见维修故障判断及处理1. 安装注意事项（1）空调室外机要选择通风良好的位置，否则会造成空调一直低频工作，压缩机和变频模块容易频繁保护，严重时会导致停机。

（2）连接线一定要加装固线夹，避免拉断连线，接头线要牢固，否则容易引起火灾事故。

（3）所有变频空调机必须可靠接地，用户家没有地线的，要提出想办法解决，当空调没有接地线时常见收障现象是频繁开停机，工作不稳定。

（4）所有变频空调机安装时内外机连线，必须采用变频机专用配线。

2. 维修注意事项⑴室内部分环境感温包开路：整机制冷时不启动或启动下就停机，制热时工作正常，且一直是高频运转。

管温包开路时，分体机和灯箱机柜，容易出现工作6至10分钟就停机，液晶显示的会显示E2并停止室外机。

管温包短路时：制冷无防冻结保护，外机不启动：制热时无防高温保护。

整机不工作。

所有温控元件阻值有偏差时，频率会出现一直高频不降频或是一直低频不上升。

（有些温控元件在不通电的情况下阻值正常，最好是通电检查。

）⑵室外部分压缩机过热保护器，当出现保护时，停室外机，外机主板指示灯闪烁且长时间开不了机。

室外机霜管温头开路时：制冷正常；制热时会45分钟就化霜一次，10分钟解除化霜，反复循环。

外室化霜管温短路时：制冷、制热室外机均不会工作。

室外机环境感温包开路时：对空调机运转不受影响。

室外机环境感温包短路时：制冷时不受影响，制热时空调一直低频运转，频率不上升。

压缩机排气口管温开路时：空调机运转一直处于高频（不会降频）。

压缩机排气口管温短路时：制冷/制热时均开不起机。

变频器（模块）的故障判断及更换。

a. 开机后测量P+、N-之间是否有300V左右的直流电压。

b. 检查+5V与+12V输出是否正常，可以在室外主板上找点测量。

c. 如（a）和(b)正常之后，检测U、V、W三相是否有平衡的交流电输出。

（在检测U、V、W之间电压时，最好是将压缩机连线拆下检查）d. 如（a）、(b)、（c）都正常之后，检查压缩机线圈阻值是否正常。
