常用塑胶模具钢材-

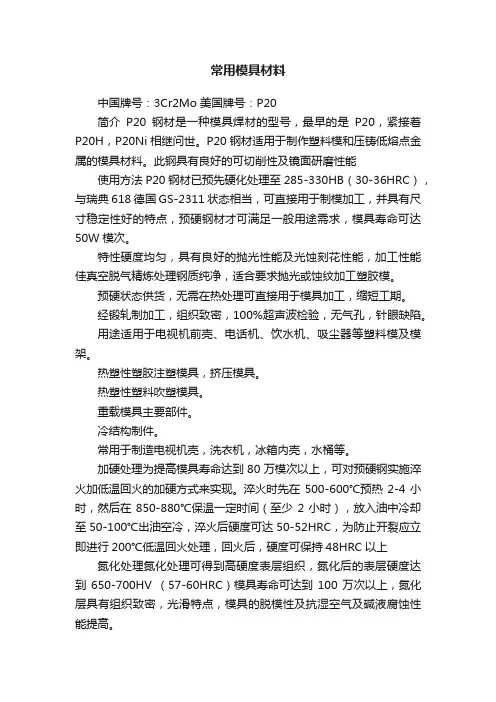

常用模具材料中国牌号：3Cr2Mo 美国牌号：P20简介P20钢材是一种模具焊材的型号，最早的是P20，紧接着P20H，P20Ni相继问世。

P20钢材适用于制作塑料模和压铸低熔点金属的模具材料。

此钢具有良好的可切削性及镜面研磨性能使用方法P20钢材已预先硬化处理至285-330HB（30-36HRC），与瑞典618德国GS-2311状态相当，可直接用于制模加工，并具有尺寸稳定性好的特点，预硬钢材才可满足一般用途需求，模具寿命可达50W模次。

特性硬度均匀，具有良好的抛光性能及光蚀刻花性能，加工性能佳真空脱气精炼处理钢质纯净，适合要求抛光或蚀纹加工塑胶模。

预硬状态供货，无需在热处理可直接用于模具加工，缩短工期。

经锻轧制加工，组织致密，100%超声波检验，无气孔，针眼缺陷。

用途适用于电视机前壳、电话机、饮水机、吸尘器等塑料模及模架。

热塑性塑胶注塑模具，挤压模具。

热塑性塑料吹塑模具。

重载模具主要部件。

冷结构制件。

常用于制造电视机壳，洗衣机，冰箱内壳，水桶等。

加硬处理为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回火的加硬方式来实现。

淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上氮化处理氮化处理可得到高硬度表层组织，氮化后的表层硬度达到650-700HV （57-60HRC）模具寿命可达到100万次以上，氮化层具有组织致密，光滑特点，模具的脱模性及抗湿空气及碱液腐蚀性能提高。

718 简介718模具钢，我国牌号3Cr2NiMo是在P20（3Cr2Mo）改进型钢号，品质上有较大改进，使之填补P20模具钢材的不足，满足P20模具钢材达不到要求的场合。

目前在我国模具钢材市场上出现的钢号除上述中国标准钢号外还有P20+Ni。

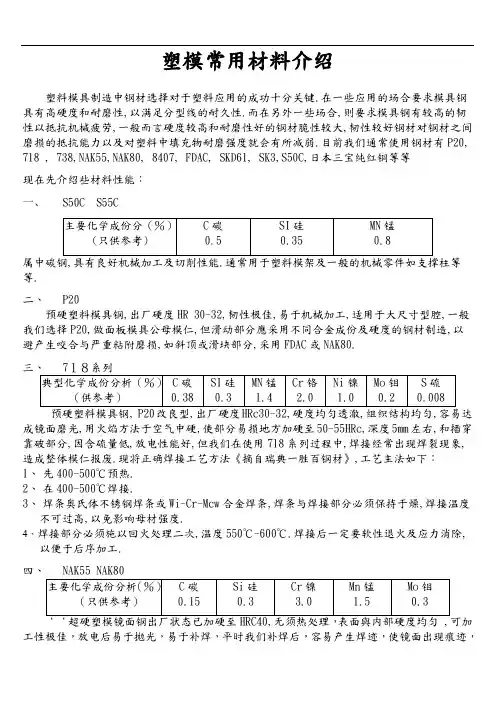

塑模常用材料介绍塑料模具制造中钢材选择对于塑料应用的成功十分关键.在一些应用的场合要求模具钢具有高硬度和耐磨性,以满足分型线的耐久性.而在另外一些场合,则要求模具钢有较高的韧性以抵抗机械疲劳,一般而言硬度较高和耐磨性好的钢材脆性较大,韧性较好钢材对钢材之间磨损的抵抗能力以及对塑料中填充物耐磨强度就会有所减弱.目前我们通常使用钢材有P20, 718 , 738,NAK55,NAK80, 8407, FDAC, SKD61, SK3,S50C,日本三宝纯红铜等等现在先介绍些材料性能：一、S50C S55C等.二、P20预硬塑料模具钢,出厂硬度HR 30-32,韧性极佳,易于机械加工,适用于大尺寸型腔,一般我们选择P20,做面板模具公母模仁,但滑动部分應采用不同合金成份及硬度的钢材制造,以避产生咬合与严重粘附磨损,如斜顶或滑块部分,采用FDAC或NAK80.成镜面磨光,用火焰方法于空气中硬,使部分易损地方加硬至50-55HRc,深度5mm左右,和插穿靠破部分,因含硫量低,放电性能好,但我们在使用718系列过程中,焊接经常出现焊裂现象,造成整体模仁报废.现将正确焊接工艺方法《摘自瑞典一胜百钢材》,工艺主法如下：1、先400-500℃预热.2、在400-500℃焊接.3、焊条奥氏体不锈钢焊条或Wi-Cr-Mcw合金焊条,焊条与焊接部分必须保持于燥,焊接温度不可过高,以免影响母材强度.4、焊接部分必须施以回火处理二次,温度550℃-600℃.焊接后一定要软性退火及应力消除,以便于后序加工.工性极佳，放电后易于拋光，易于补焊，平时我们补焊后，容易产生焊迹，使镜面出现痕迹，现将正确补焊和拋光工艺《摘自輝煌五金》介紹.焊接方法及程序：焊接时應依从下列方法及程序进行：1、预备●撤底清理所有油污,外物及外皮●清除表面所有处理层●将焊接边沿至少造至3R或以上之焊路2、焊技●NAK-W（适用于NAK55及NAK80）3、预加热●300℃至400℃●使用电炉或氣体加热器（PROPANE ORNATURAL GAS BURNER）逐渐加热.4、烧焊●正常直流电极、逆烧焊（DC normal polarity,backward welding）5、后加热●450℃至500℃*1小时焊接时须特别注意：倘若使用氣体加热器（PROPANE OR NATURE GAS BURNER）预加热或后加热时,整块工件应同时受热,以免出现破裂. 如烧焊或使用时出现破裂面需给予修补时,焊料（DEPOSITS）YG 往往比较多,在这情况下,綜合尺寸有些微改变,亦须在烧焊后立即进行应力消除（于870℃），及给予时效硬化（AGEING PROCESING）处理,温度由500℃至520℃.正常拋光程序车削、銑削、放电、磨光（＃220→＃320→＃400）金刚砂纸磨光（＃320→＃400→＃600→＃800→＃1000→＃1200→＃1500）钻石膏精磨（＃1200→＃1800→＃3000→＃8000→＃14000）如将NAK55打磨细过＃5000時,要小心会因过份打意识到而出现橙皮纹.NAK80因有更佳之拋光性能,因此虽打磨超过＃5000,亦不会有此情况出现.五、FDAC 特种热作钢无需热处理，已预硬HRC40-44℃含钒约六、SKD61 优质热作钢七、SK3优质冷冲模钢经热处理后作耐磨板或压条使用。

模具钢对照表
以下是一些常见的模具钢及其特性：
1. 4Cr13：这是马氏体不锈钢，具有良好的硬度和耐腐蚀性，主要用于塑料模具。

2. 5CrNiMo：这种合金工具钢具有优良的韧性、耐磨性和淬透性，广泛用于制造铝、铜等有色金属的压铸模具。

3. 8Cr2MnWMoVS：这是一种高强度、高耐磨性的工具钢，适用于制造复杂、高精度的冷挤压模具。

4. Cr12：这是一种高碳高铬钢，具有高耐磨性、高强度和高韧性，适用于制造各种冷作模具。

5. S136：这是一种高级进口钢材，具有高镜面抛光性能，硬度一般为HB，粗加工后需进行真空淬火及回火处理，硬度一般为HRC40-50。

6. P20或P20+Ni类钢材：这类钢材是预硬状态，主要用于小型、精密模具的型腔和型芯。

请注意，选择合适的模具钢需要根据具体的应用场景和需求来决定。

常用模具材料硬度表
一、钢铁材料
1. 碳钢：
低碳钢：HRC 90-110
中碳钢：HRC 110-120
高碳钢：HRC 120-150
2. 合金钢：
低合金钢：HRC 90-110
中合金钢：HRC 110-120
高合金钢：HRC 120-150
3. 不锈钢：
马氏体不锈钢：HRC 50-55
铁素体不锈钢：HRC 55-60
奥氏体不锈钢：HRC 60-65
二、有色金属材料
1. 铜合金：
黄铜：HRC 60-80
青铜：HRC 80-90
2. 铝合金：
变形铝合金：HRC 60-80
铸造铝合金：HRC 80-90
3. 镁合金：HRC 60-80
4. 锌合金：HRC 50-60
5. 钛合金：HRC 60-75
三、非金属材料
1. 塑料模具钢：HRC 65-75
2. 高分子材料：HRC 65-75
3. 其他非金属材料：HRC 65-75
实际硬度可能因材料种类、热处理状态和制造工艺等因素而有所差异。

在选择模具材料时，应综合考虑硬度、耐磨性、韧性、耐腐蚀性等因素，以确保模具的耐用性和使用寿命。

模具钢材一览表奥国BOHLER塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途M238P20+Ni HRC30-35HRC30-35通用高精光度。

钢材表面至中心硬度一致，放电加工性能能和光蚀刻性能甚佳，适合氮化等。

适用于塑胶模具。

M238H P20+Ni HRC33-38HRC33-38通用高精光度，比M238有更高的强度，使用寿命更长。

M300420HRC31-35HRC31-35耐腐蚀，抗磨损，高精光度。

适用于接触化学腐蚀性大，透机镜头等各类塑胶模具。

M310420MAX230HB HRC55-57防锈蚀，高精光度。

耐磨性好，容易加工和抛光。

用于PVC 蚀性塑胶和含磨织维塑胶的模具及光学上之模具。

M333420MAX230HB HRC53-58耐腐蚀，耐磨损，超高精光度。

导热性入韧性好，适用于高光模具。

W302H13MAX230HB HRC50-54长寿，高精光度。

具有高温耐磨性，可作表面氮化，电蚀，容易切削，适用于长寿塑胶模具。

法国INEUSTEEL塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途1.2738P20+Ni HRC30-35HRC30-35通用高精光度。

钢材表面至中心硬度一致。

放电加工性能好好，抛光性能和光蚀刻性能佳，适合氮化等，短途于大型1.2738H P20+Ni HRC33-38HRC33-38通用高精光度。

比1.2738有更高的强度，使用寿命更长。

SP300~P20HRC30-33HRC30-33通用高强度，高精光度。

切削性抛光度及腐蚀刻比常规P20能特佳，晒纹好，适用于优质注塑模和其它模具。

SP400P21HRC37-43HRC37-473时效硬化，硬度均匀，超高精光度。

耐磨性强，切削性良好越，适用于高抛光度及高要求的内模件。

1.2346420HRC27-32HRC27-32耐腐蚀，高精光度，用于PVC之类化学腐蚀性塑胶模具。

AH61H13MAX230HB HRC50-54长寿，高精光度。

模具钢材型号大全_模具钢有哪些_模具钢种类本文档由深圳机械展SIMM整理，详细介绍模具钢材型号。

模具钢材是一种传统的模具材料，它的品种、规格、质量对模具的性能、使用寿命和制造周期起着决定性的作用。

所以，模具钢材的型号就显得尤其重要。

常用模具钢材型号模具的用途很广，在模具材料中应用最广的当属模具钢材。

模具钢材种类很多，按用途主要分为冷作模具钢、热作模具钢、塑料模具钢。

而目前国外的模具钢材依然处在领先地位。

瑞典（一胜百）718 预加硬塑胶模具钢718H 预加硬塑胶模具钢S136 优质抗腐蚀镜面模具钢S136H 优质抗腐蚀镜面模具钢8407 热作压铸模具钢DF-2 不变形耐磨油钢德国（撒斯特）2311 塑胶模具钢2738 预加硬塑胶模具钢2316 预加硬抗腐蚀镜面模具钢2083H 抗腐蚀镜面模具钢奥地利（百禄M202）M238 优质预加硬塑胶模具钢M300 优质预加硬抗腐蚀镜面模具钢M310 优质抗腐蚀镜面模具钢W302 热作压铸模具钢K460 不变形耐磨油钢日本（日立／大同）SLD(SKD-11) 特种冷冲模合金钢DAC(SKD-61) 优质热作铸模合金钢FDAC(DH2F) 特种耐热压铸模具钢SKH-9(SKH-51) 特种优质高速钢SGT(SKS3) 耐磨不变形合金工具钢HPM38 抗腐蚀镜面模具钢PX5 优质塑料模具钢DC-53 特种冷冲模合金钢常用模具钢材价格模具是工业发展的基石，在机械制造、电子工业、轻工业等工业部门的产品约有百分之八十采用模具成型。

近年来，我国的模具钢材的生产技术、工艺装备、质量等方面都取得了比较迅速的发展。

模具钢牌号对照是根据国内外对模具钢的不同需求、对同一类别的钢材国内外不同命名而做的归类，大大提高了模具钢的应用效率，近年来，国内外模具钢材的产量、生产技术、工艺装备、质量、品种等方面都取得了比较迅速的发展。

国内也产生了一批优质的平台型企业。

客观上推动了国外钢材牌号在国内的推广及普及，模具钢牌号对照也应运而生。

常用模具材料牌号对照表类别中国钢号通用钢号钢材特性塑胶模具钢3Cr2Mo P20（美国）预硬塑胶模具钢3Cr2NiMo 718（瑞典）超预硬塑胶模具钢4Cr13 S136（瑞典）抗腐蚀塑胶模具钢1CrNi3 NAK80（日本）镜面塑胶模具钢3Cr17Mo M300（奥地利）耐腐蚀塑胶模具钢五金模具钢CrWMn SKS3（日本）不变形油钢Cr12MoV SKD11（日本）耐磨韧性铬钢8407（瑞典）热作模具钢4Cr5MoV SKD61（日本）通用热作模具钢H13（美国）钢类恒粤牌号HEGNYUEGRADE比较标准特性CHARACTERISTICS出厂状态EXECUTION用途APPLICATION AISI(美国)DIN(德国)ASSAB(瑞典)GB(中国)塑胶模钢HY20P21.23116183Cr2Mo预硬塑胶模钢HB280-320一般要求的大小塑胶塑模具，内模件，可电蚀操作HY18P20+Ni1.2738718H3Cr2Ni1Mo预硬纯洁均匀，含镍约1.0%HB290-330高要求塑胶模具，尤其适合电蚀操作HY36421.2083S136H3Cr13高纯度,高镜面度，抗锈，防酸HB300-350高防酸蚀及需镜面抛光工具、特别适合PVC、PP、EP用HY42P2GS638----42CrMo加工性能良好HB270-300适用于高要求的大型模架、一般模具HY80P21HJIS(日本)NAK8012Ni3高硬度，电蚀，焊接，镜面效果特佳HB370-420电蚀及境面研磨高性能模具冷作模HY12D3 1.2080......Cr12耐磨铬钢HB230-255耐磨五金冲压模具HY12A D2 1.2379XW42Cr12MO1V1特级耐磨高铭钢HB230-255重负荷冲压模，冲不锈钢、铜、铝片、硅钢片HY06D6 1.2436.....Cr12MoV特高韧性HB230-中等负荷冲压模、冲不锈钢、铜、钢铬钢 255 硅、铝HY01 O1 1.2510 DF29CrWMn不变形油钢HB220-255各类五金冲压模及木工切割工具热 作 模 钢 HY13 H13 1.234484074Cr5MoSiVi 优质铝锌合金热作钢HB220-255 铝、锌、合金挤压模具HY13A H13.ESR 1.2344.ESR8407.ES R4Cr5MosiV1E SR高纯度优质铝锌合金热作钢 HB220-255 适合高要求金属压铸、挤压模HY60 6G(JIS)SKT35CrMnMo 优质铜钨合金热作钢 HB220-255 各种中小型热锻模，热挤压筒HY21 H21(JIS)SKT5 3Cr22W8V 高温耐磨铜，铝合金热作钢HB220-255锌、铝、镁及其合金压铸模碳 素 模钢 HY45 C1045 CK40JIS.S45C 45#普通碳素结构钢HB165-225一般注塑模，模架，机械零件HY50 C1045 CK53JIS.S50C 50#优质碳素结构钢HB170-228适用塑胶模，模加HY55 C1045CK56JIS.S55C55#高普通碳素结构钢HB175-230 适用于大型模架，一般要求大型模具。

SKD11模具钢价格国产进口27-35元/kg 55-65元/kgskd11模具钢成分元素 C Si Mn Mo S Cr P V量 1.50 0.25 0.45 1.00 ≤0.01 12.00 ≤0.0250.35skd11模具钢概述SKD11为日本工具钢牌号;日立和大同钢厂都有生产;日立产SKD11商品名为SLD 最新改良版称作SLD-MAGIC;大同钢厂商品名为DC11..两者在大陆均有设厂;在业界最为知名;价格也最高..该钢是一种在国际广泛应用的空冷硬化热作模具钢..经电炉冶炼并经电渣重溶;高纯净度;韧性更好;组织均匀;具有良好的高温强度、韧性与抗高温疲劳性能;能承受温度骤变;适宜在高温下长期工作;具有优良的切削性能和抛光性能;淬火温度1020℃..是制作大、中型铝合金压铸模的最佳材料..skd11模具钢出厂状态硬度：软性退火至约HB210skd11模具钢特性高耐磨的通用冷作模具钢；淬火性佳;热处理变形少..其优点: 1进行了真空脱气精炼;因此内部质量极为清洁;2机械加工性良好;3淬透性良好;空冷就能硬化;无需担心淬裂;4热处理变形非常小;淬火偏差极小;最适合有精度要求的模具5耐磨性极为优秀;最适合用作锈钢或高硬材料的冲裁模6韧性良好.skd11模具钢用途此钢易于车削;并宜制锋利刀口、剪刀、圆锯、冷或热作修整模、滚筒边、螺丝纹、线模、铣刀、冲击模、圆型滚筒、制电力变压器心冲模、切割钢皮轧刀、钢管成型滚筒、特殊成型滚筒、精密规、形状繁杂之冷压工具、心轴、冶金、锡作模、塑胶模、螺钉头模等..skd11模具钢热处理淬火：先预热700～750℃;再加热至1000～1050℃在静止空气中冷却;如钢具厚度在6寸以上者加热至980～1030℃在油中淬硬更佳..回火：加热至150～200℃;在此温度中停留;然后在静止空气中冷却..硬度：HRC 61以上..退火：加热至800～850℃;在此温度停留1～3小时;在炉中任其渐冷..锻制：1050～950℃..SKD11模具钢使用方法1.“淬火+回火”状态下使用2.“淬火+冷处理+回火”状态下使用适于高精度与尺寸稳定要求3.“淬火+回火+氮化处理”状态下使用适于表面高硬度要求4. 深冷处理为获得最高硬度和尺寸稳定性;模具在淬火后立即深冷-70摄氏度至-80摄氏度;保持3-4小时;然后再回火处理;经深冷处理的工具或模具硬度比常规热处理硬度高1-3HRC.. 形状复杂和尺寸变化较大的零件;深冷处理有产生开裂的危险..5. 氮化处理模具或工件氮化处理后;表面形成一层具有很高硬度和一定耐蚀性的硬化组织..6. 在525℃氮化的处理;工件表面硬度约为1250HV;氮化时间对渗层影响如下表所示..氮化时间小时 20 30 60 渗氮层深度mm 0.25 0.30 0.357.在570℃软氮化处理;工件表层硬度约为950HV..通常软氮化处理2小时;硬化层深度可达到10-20um. 磨削加工模坯或工作在低温回火状态;磨削容易产生磨削开裂..为防止裂纹发生应采取小的磨削进给量多次磨削;同时辅加良好的水冷条件..线切割加工形状复杂或尺寸较大的模具;最终成行采用线切割加工时;通常会遇到开裂现象发生..为防止开裂;建议采用气淬及高温回火处理;以降低热处理应力;或对模胚进行腔预加工处理..45 价格类型国产进口价格说明方钢6-9元/kg 无注：以上价格仅供参考;具体价格依据钢材的材质规格;数量;是否含税;是否加工略有不同;更多价格行情请咨询客服圆钢6-9元/kg 无45 成分元素 C S i Mn P S Ni Cr含量 0.42-0.50% 0.17-0.37% 0.50-0.80% ≤0.035% ≤0.035% ≤0.30% ≤0.20%45;即45号钢;由于良好的加工性能和多方位的处理工艺而成为钢材中最常用的加工材料..是GB中的叫法;JIS中称为:S45C;ASTM中称为1045;080M46;DIN称为:C45 ..国内常叫45号钢;也有叫“油钢”..一般;市场现货热轧居多..冷轧规格1.0~4.0mm之间..45;指此种材质中碳的含量;含碳量0.45%左右..45 热处理推荐热处理温度正火：850 ℃淬火：840 ℃回火：600 ℃抗拉强度：≥600Mpa屈服强度：≥355Mpa伸长率：16%收缩率：40%冲击功：39J钢材交货状态硬度：未热处理：≤229HBS退火钢：≤ 197HBS .45 用途用于制造齿轮、齿条、链轮、轴、键、销、蒸汽透平机的叶轮、压缩机泵cr12mov模具钢价格类型国产进口价格说明方钢12-38元/kg 参加d2;skd11 注：以上价格仅供参考;具体价格依据钢材的材质规格;数量;是否含税;是否加工略有不同;更多价格行情请咨询客服圆钢12-38元/kg 参加d2;skd11cr12mov模具钢成分元素 C Si Mn P S Cr Ni Cu V Mo含量 1.45-1.70 ≤0.40 ≤0.40 ≤0.030 ≤0.030 11.0-12.5 ≤0.25 ≤0.30 0.15-0.30 0.40-0.60cr12mov模具钢概述Cr12MoV 钢有高淬透性;截面为 300 ～ 40 0㎜以下者可以完全淬透;在300 ～ 40 0℃时仍可保持良好硬度和耐磨性;韧性较Cr12 钢高;淬火时体积变化最小..可用来制造断面较大、形状复杂、经受较大冲击负荷的各种模具和工具..例如;形状复杂的冲孔凹模、复杂模具上的镶块、钢板深拉深模、拉丝模、螺纹挫丝板、冷挤压模、冷切剪刀、圆锯、标准刀具、量具等..cr12mov模具钢出厂状态硬度：退火;255～207HB;压痕直径3.8～4.2mm;淬火;≥58HRCcr12mov模具钢用途合金工具钢：Cr12MoV 标准：GB/T 1299-1985长钢Cr12MoV冷作模具钢;钢的淬透性、淬火回火的硬度、耐磨性、强度均比Cr12高..用于制造截面较大、形状复杂、工作条件繁重下的各种冷冲模具和工具;如冲孔凹模、切边模、滚边模、钢板深拉伸模、圆锯、标准工具和量规、螺纹滚模等..Cr12MoV模具钢淬透性、淬火回火后的硬度、强度、韧性比CR12高;直径为300~400mm以下的工作可完全淬透;淬火变形小;但高温塑性较差..Cr12MoV多用于制造截面较大、形状复杂、工作负荷较重的合种模具和工具..cr12mov模具钢热处理热处理规范：1.淬火;950～1000℃油冷;2.淬火1020℃;200℃回火2h..金相组织：细粒状珠光体+碳化物..交货状态：钢材以退火状态交货cr12mov模具钢深冷处理Crl2MoV钢经深冷处理; 深冷处理可使淬火马氏体析出高度弥散的超微细碳化物; 随后进行200℃低温回火后; 这些超微细碳化物可转变为碳化物..未经深冷处理的马氏体; 在低温回火后; 仅在某些局部区域析出有少量的碳化物.. Crl2MoV采用低温化学热处理方法; 在保持Crl2MoV钢高硬度和高耐磨性的基础上;离子渗氮、气体氮碳共渗、盐浴硫氰共渗种常用的低温化学热处理渗层的粘着抗力..3种低温化学热处理渗层均有显着的抗冲击粘着作用; 其中尤以盐浴硫氰共渗最佳..Crl2MoV钢制不锈钢器皿拉伸模经气体氮碳共渗处理后; 使用寿命达3万件以上; 较常规淬火、回火处理的同类模具寿命提高10倍以上..cr12mov模具钢加硬处理为提高模具寿命达到80万模次以上;可对预硬钢实施淬火加低温回火的加硬方式来实现..淬火时先在500-600℃预热2-4小时;然后在850-880℃保温一定时间至少2小时;放入油中冷却至50-100℃出油空冷;淬火后硬度可达50-52HRC;为防止开裂应立即进行200℃低温回火处理;回火后;硬度可保持48HRC以上cr12mov模具钢盐浴渗钒处理Crl2MoV冷作模具钢的中性盐浴渗钒处理工艺;Crl2MoV钢经中性盐浴渗钒处理可获得碳化物渗层;一、碳钒化合物;该渗层组织均匀;具有良好的连续性和致密性;厚度均匀;结构致密;具有很高的显微硬度和较高的耐磨性;表面硬度、耐磨性及抗粘着性等性能大幅度提高..二、VC在奥氏体中的溶解度比它在铁索体中的溶解度高;随着温度的降低;VC从铁索体中析出;使合金强化及晶粒细化;化合物层表现出较高的硬度.. Cr12MoV 属于高碳高铬莱氏体钢; 碳化物含量高;约占20 % ;且常呈带状或网状不均匀分布;偏析严重; 而常规热处理又很难改变碳化物偏析的状况; 严重影响了钢的力学性能与模具的使用寿命..而碳化物的形状、大小对钢的性能也有很大的影响; 尤其大块状尖角碳化物对钢基体的割裂作用比较大;往往成为疲劳断裂的策源地;为此必须对原材料轧制钢材进行改锻;充分击碎共晶碳化物;使之呈细小、均匀分布; 纤维组织围绕型腔或无定向分布; 从而改善钢材的横向力学性能..锻造时对钢坯从不同方向进行多次镦粗和拉拔;并采用“二轻一重”法锻造;即坯料始锻时要轻击;防止断裂;在980～1 020 ℃中间温度可重击; 以保证击碎碳化物.Cr12MoV 钢未改锻;采用固溶双细化处理5 ;即500 ℃及800 ℃左右二级预热;1 100～1 150 ℃固溶处理;淬入热油或等温淬火;750 ℃高温回火;机加工后960 ℃加热油冷后进行最终热处理; 也可使碳化物细化、棱角圆整化;晶粒细化..skd61模具钢价格类型国产进口价格说明方钢28-38元/kg 参考 2344 注：以上价格仅供参考;具体价格依据钢材的材质规格;数量;是否含税;是否加工略有不同;更多价格行情请咨询客服圆钢28-38元/kg 参考 2344skd61模具钢成分元素 C Si Mn Cr Mo V Ni含量0.32-0.42 0.80-1.20 0.20-0.50 4.75-5.50 1.10-1.75 0.80-1.20 - skd61模具钢概述SKD61 是一种日本牌号的热作模具钢;对应我国的牌号GB/T 1299-2000是4Cr5MoSi V1;是应用最广的热作模具钢;SKD61对应美国标准是H13;韩国是STD61SKD61模具钢是一种含硅、铬、钼、钒的中等合金热作模具钢经淬火、回火处理后得到组织细、晶粒适中的马氏体组织;基本上分布着细小的炭化物;具有良好的综合力学性能;而且淬透性能好;比较适合制造尺寸大、形状复杂的模具..skd61模具钢出厂状态供货状态及硬度:退火态;硬度≤229HBS..skd61模具钢特性1、SKD61高温强度和韧性好;耐磨性较佳;易切削；2、SKD61是一种有很好强度、韧性及耐热平衡性的热模具钢;近年来随着各向同性产品的开发而日益向高韧性等方面发展;它可以使模具寿命更长;性能更稳定;且易于加工;热处理变形小..skd61模具钢用途SKD61在铝、锌压铸用模具材料方面;应用最为广泛;此钢含有钨成分之耐高温高级合金钢;适用于热作;铝、镁、锌、铜合金压铸模;切槽刀;剪刀及热锻动作;塑胶型模;热作铰刀;轧刀;一般热作锻模;热螺栓模;热间各种工具等..skd61模具钢热处理淬火：第一阶段预热：500～550℃第二阶段预热：750～800℃吹风冷却或高压气体冷却等;100～150℃入回火炉..回火：预热：300～350℃回火加热：550～680℃空气冷却到室温;回火三次..淬火温度1020~1050度;硬度56~58HRC;热处理变形小;表面可渗氮氮化处理;使加工出来的产品具有更好的耐磨性.. P20模具钢价格类型国产进口价格说明方钢11.5-16元/kg 18-22元/kg 注：以上价格仅供参考;具体价格依据钢材的材质规格;数量;是否含税;是否加工略有不同;更多价格行情请咨询客服圆钢11.5-16元/kg 18-22元/kg本公司实力雄厚;库存充足;贵公司的采购能力;就是我们的价格优势欢迎客户来我公司实地考察洽谈p20模具钢成分元素 C Si Mn Cr Mo Ni P S含量0.28-0.4 0.2-0.8 0.6-1.0 1.4-2.0 0.3-0.55 0.85-1.15 ≤0.03 ≤0.03p20模具钢概述P20 塑料模具钢..中国牌号：3Cr2Mo美国牌号：P20在模具修补区域;P20是一种模具焊材的型号.最早的是P20;紧接着P20H;P20Ni相继问世以下是P20;P20H;P20Ni的一些硬度、规格、简介及比较CMC-P20 硬度HRC 30 0.9 1.0 1.2 1.6 2.0 2.4 主要是用来修补塑胶射出模、耐热模铸铜模..CMC-P20 硬度HRC 30-33 1.0 1.2 1.6 2.0 2.4 在CMC-P20的优点上加强硬度适用于塑胶射出模之氩焊丝..焊后机械加工性与蚀花性良好;材质均匀硬度高..CMC-P20Ni 硬度HRC30 1.0 1.2 1.6 2.0 2.4 硬度与P20相同;但相比之下;抛光性好;焊后机械加工性与光蚀刻花性优异..p20模具钢出厂状态预硬29~33HRCp20模具钢特性硬度均匀;具有良好的抛光性能及光蚀刻花性能;加工性能佳..真空脱气精炼处理钢质纯净;适合要求抛光或蚀纹加工塑胶模..预硬状态供货;无需再热处理可直接用于模具加工;缩短工期..经锻轧制加工;组织致密;100%超声波检验;无气孔;针眼缺陷..p20模具钢用途适用于电视机前壳、电话机、饮水机、吸尘器等塑料模及模架..热塑性塑胶注塑模具;挤压模具..热塑性塑料吹塑模具..重载模具主要部件..冷结构制件..常用于制造电视机壳;洗衣机;冰箱内壳;水桶等p20模具钢使用方法P20已预先硬化处理至285-330HB30-36HRC;与瑞典618德国GS-2311状态相当;可直接用于制模加工;并具有尺寸稳定性好的特点;预硬钢材才可满足一般用途需求;模具寿命可达50W模次p20模具钢淬火温度铬镍合金钢又称为P20料..材料特性：ASSAB公司共生产3种P20料;为718S、718H、618..P20料硬度高;韧性好;抗拉性强;但是不耐腐蚀;耐磨性差..其中718H为718S料出厂前通过材料热处理获得;其中618料是这3种料级别最低的;相当于GS2311料;抛光性能差;生产寿命在10万次以下..718S和718H料抛光性能好;可用于透明热抛光模;其中718H的抛光性能高于718S..这两种料的生产寿命为30万次..热处理要求：整个P20;材料在钢材出厂前均经过预硬处理;都不再宜于淬火处理..P20料淬火容易爆裂;只能进行表面氮化处理;氧化的要求为表面0.1mm;硬度为65~68HRC..加工要求：P20料切削加工性能一般;当P20材料最小尺寸大于300mm时;如果在加工过程中存在大量线切割或电火花放电加工工序时;在线切割或电火花放电加工完成后;必须理做一次回火..加硬处理为提高模具寿命达到80万模次以上;可对预硬钢实施淬火加低温回火的加硬方式来实现..淬火时先在500-600℃预热2-4小时;然后在850-880℃保温一定时间至少2小时;放入油中冷却至50-100℃出油空冷;淬火后硬度可达50-52HRC;为防止开裂应立即进行200℃低温回火处理;回火后;硬度可保持48HRC以上p20模具钢氮化处理氮化处理可得到高硬度表层组织;氮化后的表层硬度达到650-700HV 57-60HRC模具寿命可达到100万次以上;氮化层具有组织致密;光滑特点;模具的脱模性及抗湿空气及碱液腐蚀性能提高..p20模具钢加硬处理为提高模具寿命达到80万模次以上;可对预硬钢实施淬火加低温回火的加硬方式来实现..淬火时先在500-600℃预热2-4小时;然后在850-880℃保温一定时间至少2小时;放入油中冷却至50-100℃出油空冷;淬火后硬度可达50-52HRC;为防止开裂应立即进行200℃低温回火处理;回火后;硬度可保持48HRC以上进口P20模具钢外国牌号:P20所属国家:美国AISI钢种类型:预硬化塑料模具钢主要特点及用途:在中国广泛应用;出厂硬度HRC30~42;适用于大中型精密模具dc53模具钢价格类型国产进口价格说明方钢42-55元/kg 60-78元/kg 注：以上价格仅供参考;具体价格依据钢材的材质规格;数量;是否含税;是否加工略有不同;更多价格行情请咨询客服圆钢42-55元/kg 60-78元/kg本公司实力雄厚;库存充足;贵公司的采购能力;就是我们的价格优势欢迎客户来我公司实地考察洽谈dc53模具钢成分元素 C Si Mn Cr Mo V P含量 1.00 0.91 0.32 8.00 2.00 0.28 0.0007dc53模具钢概述1、 DC53热处理后硬度高于SKD11;高温520-530℃回火后可达62-63HRC高硬度;在强度方面超过SKD11..2、韧性度是SKD11的两倍..DC53的韧性在冷作模具钢中较为突出;因此;用DC53制造的很少出现裂纹和崩裂;大大提高了使用寿命..3、线切割加工后的残余应力;经高温回火减少了残余应力..因此;大型模具和要求精密之模具在线切割加工后的裂纹和变形得到抑制..4、切削性超过SKD11..DC53的切削性优于SKD11..因此;使用DC53可增加模具寿命和减少加工工序.. 用途：冲栽模具/冷作成型模具/冷拉模具/成型轧辊/冲头/线切割加工的精密冲裁及各种用途冲压模/难加工材料的塑性变形用具..dc53模具钢出厂状态硬度：HB255dc53模具钢特性1被切削性;被研磨性良好.. 被切削性;被研磨性皆比SKD11优秀;所以加工工具寿命较长;加工工时数较省..2在热处理上之优点淬火硬化能比SKD11高;所以可改善真空热处理时硬度不足之缺陷..3在线切割加工上之优点藉高温回火可减轻残留应力及消除残留沃斯田铁;能防止线切割加工产生龟裂、变形之困扰..4在表面硬化处理上之优点表面硬化处理后表面硬度比SKD11高;因此可提高模具性能..5在修补焊接作业上之优点由于预热及后热温度均比SKD11低;所以修补焊接作业较简便.. 特点：通用冷作模具钢;高硬度;高韧性DC53模具钢dc53模具钢用途精密冲压模 ..线切割加工的精密冲裁模及各种用途冲压模 ..难加工材料的塑性变形用工具 ..冷锻、深拉和搓丝用模 ..高速冲裁冲头、不锈钢板冲头h13价格类型品牌参考价格品牌参考价格品牌参考价格现货规格方钢抚顺35元/kg 宝钢30元/kg 其它15-28元/kg10mm-750mm圆钢抚顺35元/kg 宝钢30元/kg 其它15-28元/kg Φ10mm-300mm由于每个顾客需求的数量不同、加工方式不同、付款方式不同、地区不同运费等因素;在价格上可能会有微小的差异..以上我们承诺;您购买什么钢厂的材料;我们供应的是什么钢材的材料;若我们提供了非您购买材料;由此造成的后果由本公司负责..h13简介H13是热作模具钢;执行标准GB/T1299—2000.. 统一数字代号A20502；牌号4Cr5MoSiV1；H13钢是C-Cr-Mo-Si-V型钢;在世界上的应用极其普遍;同时各国许多学者对它进行了广泛的研究;并在探究化学成分的改进..h13成分碳 C ：0.32~0.45%硅 Si：0.80~1.20%锰 Mn：0.20~0.50%铬 Cr：4.75~5.50%钒 V：0.80~1.20%钼 Mo：1.10~1.75%硫 S ：允许残余含量≤0.030%磷 P ：允许残余含量≤0.030h13特性及用途H13特性：H13模具钢是电渣重容钢;该钢具有高的淬透性和抗热裂能力;该钢含有较高含量的碳和钒;耐磨性好;韧性相对有所减弱;具有良好的耐热性;在较高温度时具有较好的强度和硬度;高的耐磨性的韧性;优良的综合力学性能和较高的抗回火稳定性..H13用途：H13模具钢用于制造冲击载荷大的锻模;热挤压模;精锻模；铝、铜及其合金压铸模s136模具钢价格类型国产进口价格说明方钢15-35元/kg 86-118元/kg 注：以上价格仅供参考;具体价格依据钢材的材质规格;数量;是否含税;是否加工略有不同;更多价格行情请咨询客服圆钢15-35元/kg 86-118元/kg本公司实力雄厚;库存充足;贵公司的采购能力;就是我们的价格优势欢迎客户来我公司实地考察洽谈s136模具钢成分元素 C Si Mn Cr P S含量0.38 0.8 0.5 13.6 <0.33 <0.33s136模具钢出厂状态硬度：软性退火至HB 250最高s136模具钢特性S136是具有优良的耐蚀性的塑胶模具钢;具有卓越的生产特性;而且更有下列优点：较低的维护费用：模具经过长期使用后;模穴表面仍然维持原先的光滑状态..模具在潮湿的环境下操作或储存时;不需要特别的保护..较低的生产成本：模具不因冷却水的影响而腐蚀;由于有一定的冷却循环;可增加模具寿命..上列的好处;结合S136的高耐蚀性;提供了低维护费用和高寿命的模具;达到最佳的经济效益..同时S136经过电渣重熔ESR精炼;具备纯净而细微的组织;使模具具有很好的综合机械性能;高的抛光性能..用途S136能使用与所有的模具;由于其特殊的性质;更适合特殊环境的需求..耐腐蚀、耐应变：对使用有腐蚀性的PVC醋酸盐类ACETATES0等注塑原料或模具必须在潮湿的环境下工作及储存时;S136能抵抗水蒸气、弱有机酸、硝酸盐、碳酸盐等的腐蚀作用;经由S136制成的模具;若在潮湿的环境中操作;或在正常状态下使用腐蚀性的塑胶材料;均不会生锈而被污染..若回火至250℃而且抛光成镜面状态时;特别能显示优良的耐腐蚀性..耐磨性：使用磨擦较大的注塑材料包含射出成型模或要求模具有较长的工作时间;如电子零件、舍弃式的餐刀具、器皿等..高光洁度的表面：生产光学产品;如照相机、太阳镜、化学仪器、注射器、分析仪器及塑胶制品等..s136模具钢用途耐腐蚀、锈蚀对使用有腐蚀性的PVC、醋酸盐类等注模原料或必须在潮湿的环境下工作及存放的模具..耐磨性在使用磨耗较大的注模材料包括热固性射出成型模或要求模具有较长的工作时间;如电子零件、舍弃式的餐刀具、器皿等..高光滑度的表面生产光学产品;如照相机、太阳眼镜、化学仪器及塑料制品等..nak80模具钢价格类型国产进口价格说明方钢32-48元/kg 58-68元/kg 注：以上价格仅供参考;具体价格依据钢材的材质规格;数量;是否含税;是否加工略有不同;更多价格行情请咨询客服圆钢32-48元/kg 58-68元/kg本公司实力雄厚;库存充足;贵公司的采购能力;就是我们的价格优势欢迎客户来我公司实地考察洽谈nak80模具钢成分元素C碳Si硅Mn锰Mo钼V钒Ni镍P硫S磷含量0.15 0.35 1.70 0.30 0.20 ≤0.03 ≤0.03 ≤0.02nak80模具钢概述NAK80是预硬塑胶模具钢..日本大同制钢株式会社之专利钢－NAK80是预硬塑胶模具钢.出厂硬度可以达到HRC:37-43..有很好的抛光性能与雕饰性;放电加工性佳nak80模具钢出厂状态硬度：已预硬至37～43HRCnak80模具钢特性无需热处理;抛旋光性极佳;切削性;蚀花性佳真空脱气精炼处理钢质纯净..球化退火软化处理;切削加工性能良好..强化元素钒;钼特殊加入;耐磨性极其优异..nak80模具钢用途一般用在镜面抛光模具;防灰尘;电视机滤光板;化妆品盒;精密皱纹加工模具;办公自动化设备;汽车零件放电加工模具..透明产品或要求光洁度的产品;如家庭、汽车、相机、电脑等用品上的透明产品模具..厚度不大于2MM薄板材;高效落料模;冲载模及压印模..各种剪刀;镶嵌刀片;木工刀片..螺纹轧制模和耐磨滑块..冷镦模具;热固树脂成型模..深拉成型模;冷挤压模具gcr15轴承钢价格类型国产进口价格说明方钢14-18元/kg 22-28元/kg 注：以上价格仅供参考;具体价格依据钢材的材质规格;数量;是否含税;是否加工略有不同;更多价格行情请咨询客服圆钢14-18元/kg 22-28元/kg本公司实力雄厚;库存充足;贵公司的采购能力;就是我们的价格优势欢迎客户来我公司实地考察洽谈gcr15轴承钢成分元素 C Si Mn P S Cr含量0.95-1.05 0.15-0.35 0.20-0.40 ≤0.027 ≤0.020 1.30-1.65gcr15轴承钢概述GCr15轴承钢是一种合金含量较少、具有良好性能、应用最广泛的高碳铬轴承钢..经过淬火加回火后具有高而均匀的硬度、良好的耐磨性、高的接触疲劳性能..该钢冷加工塑性中等;切削性能一般;焊接性能差;对形成白点敏感性能大;有回火脆性..gcr15轴承钢出厂状态供货状态：61～64HRC 以热轧锻制退火;不退火;退火剥皮钢、冷拉轧圆钢;磨光圆钢、热轧钢管;退火剥皮钢管、冷拉轧钢管八种状态交货gcr15轴承钢特性综合性能良好.球化退火后有良好的切削加工性能.淬火和回火后硬度高而且均匀;耐磨性能和接触疲劳强度高.热加工性能好.含有较多的合金元素;价格比较便宜..gcr15轴承钢用途除做滚珠、轴承套圈等外;有时也用来制造工具;如冲模、量具..gcr15轴承钢热处理钢棒退火;钢丝退火或830-840度油淬SKH-59 化学成分元素 C Si Mn Cr Mo V W P S含量0.90 0.55 0.48 0.42 4.90 2.00 7.00 ≤0.030 ≤0.030 SKH-59 介绍SKH-59高速钢是一极高速度钢适用于切削工具例如麻花锚;拉刀、攻牙、铣洗、切断、绞刀及其它..以绩效而言;SKH-59是全方位钢种;在热硬性要求不最重要的情况下可被用于切削方面..SKH-59也适用于冷间的应用；举例来说在工具用来作冲孔、成形、冲压、及其它..SKH-59 出厂状态出厂状态及硬度表面：HB900-1100/HRC63SKH-59 特性高耐磨性高抗压强度淬硬后高的表面硬度优良的整体淬透性良好的表面处理加工性优良的抗回火软化性SKH-59 用途SKH-59是一极高速度钢适用于切削工具例如麻花锚;拉刀、攻牙、铣洗、切断、绞刀及其它..以绩效而言;SKH-59是全方位钢种;在热硬性要求不最重要的情况下可被用于切削方面..SKH-59也适用于冷间的应用；举例来说在工具用来作冲孔、成形、冲压、及其它..本钢是兼具耐磨耗性和高韧性优越组合的高合金的冷间作业的钢种..SKH-9化学成份元素 C Si Cr Mn Mo V W P S含量0.8-0.9 <0.45 3.8-4.5 <4.5 4.5-5.5 1.6-2.2 5.5-6.70.03 0.01SKH-9特长①W-MO系6-5-2型高速度工具钢最有普遍性;尤其是SKH-9SKH51是在世界上用量很多;代替于W型高速度工具钢SKH2.②碳化物组织细微;整齐;分布良好..而且组织均匀..所以耐磨性和韧性方面比较均衡..特别因为仅是碳含量上的增加或减少;因此不损坏高温特性;可连续且大幅度改变钢材性质..需要韧性时低碳素钢种适用;对硬度、耐磨性有要求的情况下适合选用高碳素钢钟..③富有热作、冷作可塑性;被削性和研磨性也良好..SKH-9用途切削用：钻头、丝锥、铰刀、圆锯、齿轮刀具、拉刀、刨刀等..②模具用：各种热作、冷作模及冲头、割刀、切条刀、各种钆辊工具等..SKH-9 日本日立YSS安来钢属于冷模工具钢又称YXM1 含钨量达5.5%以上日本日立SKH-9特种优质高速模具钢比较标准及特征：M2 化学成份分析结果%：碳：0.8-0.9 硅：0.45以下铬：3.8-4.5 锰：0.45以下钼：4.5-5.5 钒：1.6-2.2 钨：5.5-6.7 磷：0.03 硫：0.01。

SKD11模具钢价格国产进口27-35元/kg 55-65元/kgskd11模具钢成分元素 C Si Mn Mo S Cr P V量 1.50 0.25 0.45 1.00 ≤0.01 12.00 ≤0.025 0.35skd11模具钢概述SKD11为日本工具钢牌号，日立和大同钢厂都有生产，日立产SKD11商品名为SLD(最新改良版称作SLD-MAGIC),大同钢厂商品名为DC11。

两者在大陆均有设厂，在业界最为知名，价格也最高。

该钢是一种在国际广泛应用的空冷硬化热作模具钢。

经电炉冶炼并经电渣重溶，高纯净度，韧性更好，组织均匀，具有良好的高温强度、韧性与抗高温疲劳性能，能承受温度骤变，适宜在高温下长期工作，具有优良的切削性能和抛光性能，淬火温度1020℃。

是制作大、中型铝合金压铸模的最佳材料。

skd11模具钢出厂状态硬度：软性退火至约HB210skd11模具钢特性高耐磨的通用冷作模具钢；淬火性佳，热处理变形少。

其优点: (1)进行了真空脱气精炼,因此内部质量极为清洁;(2)机械加工性良好;(3)淬透性良好,空冷就能硬化,无需担心淬裂;(4)热处理变形非常小,淬火偏差极小,最适合有精度要求的模具(5)耐磨性极为优秀,最适合用作锈钢或高硬材料的冲裁模(6)韧性良好.skd11模具钢用途此钢易于车削，并宜制锋利刀口、剪刀、圆锯、冷或热作修整模、滚筒边、螺丝纹、线模、铣刀、冲击模、圆型滚筒、制电力变压器心冲模、切割钢皮轧刀、钢管成型滚筒、特殊成型滚筒、精密规、形状繁杂之冷压工具、心轴、冶金、锡作模、塑胶模、螺钉头模等。

skd11模具钢热处理淬火：先预热700～750℃，再加热至1000～1050℃在静止空气中冷却，如钢具厚度在6寸以上者加热至980～1030℃在油中淬硬更佳。

回火：加热至150～200℃，在此温度中停留，然后在静止空气中冷却。

硬度：HRC 61以上。

退火：加热至800～850℃，在此温度停留1～3小时，在炉中任其渐冷。

塑料模具用钢与挤压模具用钢塑料模具用钢与挤压模具用钢的选择在制造过程中是非常重要的。

这些模具的质量和材料的选择直接影响到产品的质量和制造成本。

本文将讨论这两种类型的模具及其相关的钢材选择。

一、塑料模具用钢1. 什么是塑料模具塑料模具是用来制造各种塑料制品的工具。

它们通常由钢制成，能承受高温和高压的制造。

塑料模具有许多种类，比如注塑模具、吹塑模具、挤出模具等。

2. 塑料模具用钢的选择塑料模具用钢的选择是关键性的，因为不同类型的钢对于不同的模具提供了不同的功能和特点。

以下是常见的塑料模具用钢类型：• P20 钢这是一种含有低碳、普通chrome-moly钢的模具钢。

由于其成本低廉，因此P20钢广泛用于制造注塑模。

P20钢也可以在需要一定硬度的情况下进行表面硬化，得到更高的耐磨性和寿命。

• NAK80 钢这是一种具备高耐磨性、寿命长、高光泽等优点的等离子热处理钢。

NAK80钢适用于制造镜子等外观要求高的塑料制品。

• S136 钢S136钢是一种不锈钢，非常适用于生产高透明度塑料制品。

它是通过等离子热处理和表面渗碳处理来增加其硬度和耐磨性。

• 718 钢这种钢是一种镍基合金，常用于制造大型的塑料注塑模具。

718钢比其他模具钢的硬度更高，具有更好的耐磨性和强度。

二、挤压模具用钢1. 什么是挤压模具挤压模具是用来在加工过程中将金属塑造成所需的形状的工具，常用于铝型材生产过程中。

挤压模具通常由钢制成，能承受高温和高压的制造。

2. 挤压模具用钢的选择挤压模具的选择是非常重要的，因为选择了正确的钢种，可以延长模具的使用寿命，减少维护和更换成本。

以下是常见的挤压模具用钢类型：• H13 钢H13钢是一种高级模具钢，具有出色的热处理和耐磨性能。

它通常用于制造需要高强度、高精度的铝型材。

H13钢可以在高温下保持良好的韧性和强度，因此在挤压模具应用中得到广泛应用。

• 3Cr2W8V 钢3Cr2W8V钢是一种低合金高速钢，常用于制造低温挤压模具。

塑料模具常用材料塑料模具（Plastic mold）是制造塑料制品过程中不可缺少的工具，其作用是将塑料熔化后注入模具中，经过冷却固化后形成塑料制品。

塑料模具的材料选择非常重要，直接影响到模具的使用寿命和制品质量。

下面将介绍一些常用的塑料模具材料。

1.铝合金模具铝合金模具是一种比较常见的模具材料，它具有良好的导热性能和机械性能，可以有效地加快塑料制品的冷却速度，提高生产效率。

此外，铝合金模具密度小、重量轻，便于加工和使用。

然而，铝合金模具的耐磨性较差，易受腐蚀，不能用于生产要求较高的塑料制品。

2.热处理钢模具热处理钢模具是塑料模具的主要材料之一，具有良好的耐磨性和硬度，可以适应高温高压的生产环境。

热处理钢模具的表面经过淬火处理，可以提高其硬度和耐磨性，延长模具的使用寿命。

常见的热处理钢材料有P20、718等。

3.不锈钢模具不锈钢模具是一种常用的塑料模具材料，具有良好的耐腐蚀性和耐磨性。

不锈钢模具可以使用于制造高要求的塑料制品，如食品包装容器等。

不锈钢模具的制造工艺相对简单，成本较低，但其导热性能较差，容易产生热应力，需要进行适当的冷却。

4.工程塑料模具工程塑料模具是指采用一些高性能工程塑料制造的模具。

工程塑料具有优异的机械性能、耐热性、耐磨性和耐腐蚀性，可以用于制造要求较高的塑料制品。

常见的工程塑料有聚酰胺（PA）、聚酰亚胺（PI）等。

由于工程塑料模具的制造难度较大，成本较高，常用于生产特殊形状或要求较高的塑料制品。

5.导热塑料模具导热塑料模具是一种具有较好导热性能的塑料模具材料。

导热塑料模具可以快速吸热和散热，提高塑料制品的冷却速度，提高生产效率。

常见的导热塑料有聚苯乙烯（PS）和聚丙烯（PP）等。

相比于金属模具，导热塑料模具成本较低、重量轻，不易卡模，延长模具的使用寿命。

总结：塑料模具材料的选择应根据具体的生产要求和产品特性来确定。

不同的材料具有不同的特性和应用范围，生产者需要根据自己的实际情况进行选择，以提高塑料制品的质量和生产效率。

常用模具材料牌号对照表常用模具材料牌号对照表类别中国钢号通用钢号钢材特性塑胶模具钢3Cｒ2MoP２0(XX）618（瑞典）预硬塑胶模具钢３Cr2NiMo718（瑞典）P20+Ｎi(XX)超预硬塑胶模具钢４Ｃr13Ｓ136（瑞典)抗腐蚀塑胶模具钢 1CrNi3ＮAK80（日本)镜面塑胶模具钢 3Cr１７MoM30０（奥地利）耐腐蚀塑胶模具钢五金模具钢ＣrWMnＳＫS3（日本)不变形油钢Cr１2 Cr12MoＶＳKD１1（日本)D３（XX)耐磨韧性铬钢Cr1２Ｍo1V1Ｄ2(XX) 热作模具钢4Cr5MoSiV1SKD61（日本）通用热作模具钢 H13（XX) 840７(瑞典）冷作模具钢Ｓ/nMWrCﻫＳK Ｓ31 ／1 ０5 Ｗ／Cr6 高硬度，中等淬透性，价格低廉。

20７—25５ 820-840 下料模、冲头、成型模、搓丝板顶出杆及小型塑料压模等。

9ﻫＭＭn ２V/ Ｏ2/DF—2具有良好冲载能力,热处理变形小。

le;229 ７80-８０0 厚度小于６mm以下得小型冲压模具及切纸机、刀具等。

9Cr ＷＭn ／O １/SKS3 ／DF—3/100M ｎ/CrW4 淬火变形小，具有良好得刃口保持能力，热处理变形小。

197－241 82０—84０薄片冲压模、手饰压花模等。

９９SiCr/X １00Cr ／ＭoV51 具有高硬度良好得韧性与较好得抗回火稳定性。

１97—２４１８６0-88０下料模、冲头、搓丝板、压印模、顶出杆等Ｖ１ｏM5rCﻫｏ１Ｖ/A ２／SK Ｄ12/XＷ—１０/210 ／C ｒ１2 空冷淬硬性铬钢，韧性极佳，高耐磨损性与抗腐蚀能力。

le;２55 ９50-１000 拉伸模、压花模、下料模、冲压模、及耐磨塑料模等.Cr12/ Ｄ3/SKD1/X1 ６5 Ｃr ／ＭoV12 高碳铬钢，具有高耐磨性与抗腐蚀能力。

217—269 95０－9８0 应用于小动载条件下要求高耐磨形状简单得拉伸模及冲载模。
