混凝土裂缝的原因及预防措施

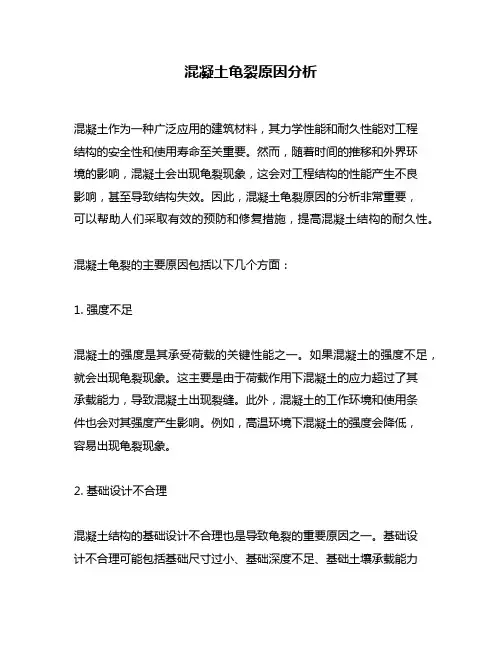

混凝土龟裂原因分析混凝土作为一种广泛应用的建筑材料，其力学性能和耐久性能对工程结构的安全性和使用寿命至关重要。

然而，随着时间的推移和外界环境的影响，混凝土会出现龟裂现象，这会对工程结构的性能产生不良影响，甚至导致结构失效。

因此，混凝土龟裂原因的分析非常重要，可以帮助人们采取有效的预防和修复措施，提高混凝土结构的耐久性。

混凝土龟裂的主要原因包括以下几个方面：1. 强度不足混凝土的强度是其承受荷载的关键性能之一。

如果混凝土的强度不足，就会出现龟裂现象。

这主要是由于荷载作用下混凝土的应力超过了其承载能力，导致混凝土出现裂缝。

此外，混凝土的工作环境和使用条件也会对其强度产生影响。

例如，高温环境下混凝土的强度会降低，容易出现龟裂现象。

2. 基础设计不合理混凝土结构的基础设计不合理也是导致龟裂的重要原因之一。

基础设计不合理可能包括基础尺寸过小、基础深度不足、基础土壤承载能力不足等。

这些问题会导致基础承受的荷载超过其承载能力，从而引起混凝土的龟裂。

3. 施工不规范混凝土的施工过程也会影响其龟裂情况。

如混凝土的浇筑方式不规范、混凝土的振捣不均匀、混凝土的养护不到位等，都会导致混凝土的龟裂。

此外，混凝土中可能存在的缺陷，如气孔、夹杂物等，也会影响混凝土的力学性能，从而导致龟裂现象。

4. 环境因素影响混凝土结构的使用环境也会对其龟裂产生影响。

例如，混凝土结构长期处于潮湿环境下，水分会渗透进混凝土中，导致混凝土的龟裂。

此外，混凝土结构长期受到自然环境因素的侵蚀，如紫外线、酸雨等也会导致混凝土的龟裂。

针对以上原因，我们可以采取以下措施来预防和修复混凝土的龟裂：1. 加强混凝土的强度通过采用高强度的混凝土材料，增加混凝土的承载能力，从而避免混凝土的龟裂。

同时，在施工过程中，要注意混凝土的振捣均匀，确保混凝土的密实性。

2. 合理设计基础根据实际情况，合理设计混凝土结构的基础，包括基础的尺寸、深度和土壤承载能力等，确保基础能够承受预期荷载，避免混凝土的龟裂。

混凝土的开裂规格及预防措施混凝土的开裂规格及预防措施一、前言混凝土是建筑结构中常用的材料之一，其优点包括强度高、耐久性好、施工方便等。

但是，在使用混凝土的过程中，开裂是一个常见的问题。

因此，本文将探讨混凝土的开裂规格及预防措施，以提高混凝土结构的可靠性和安全性。

二、混凝土的开裂规格1. 建筑物结构中允许的裂缝宽度建筑物结构中允许的裂缝宽度通常受到建筑材料和设计要求的限制。

根据《建筑结构设计规范》（GB50009-2012）规定，一般情况下，混凝土结构的裂缝宽度应不大于0.3mm，特殊情况下不大于0.5mm。

在地下室等潮湿环境下，裂缝宽度应不大于0.2mm。

2. 混凝土表面裂缝的规格混凝土表面裂缝的规格也是建筑结构中需要考虑的问题。

根据《混凝土结构工程验收规范》（GB50204-2015）规定，混凝土表面裂缝的宽度应不大于0.1mm，长度应不大于1.0m，数量应不大于每平方米3条。

3. 混凝土裂缝的类型混凝土裂缝的类型通常包括收缩裂缝、温度裂缝、荷载裂缝等。

其中，收缩裂缝和温度裂缝是混凝土常见的裂缝类型。

三、混凝土开裂的原因混凝土开裂的原因是多样的，包括以下几个方面：1. 混凝土收缩混凝土在硬化过程中，水分会逐渐蒸发，从而导致混凝土的收缩。

由于混凝土的体积缩小，会产生内部应力，导致混凝土开裂。

2. 温度变化混凝土在温度变化的情况下，也会出现开裂的情况。

当混凝土受到高温影响时，会产生膨胀，而在低温情况下，混凝土会产生收缩。

3. 荷载作用混凝土在承受荷载的过程中，也会出现开裂的情况。

当荷载作用超过混凝土的承载能力时，混凝土会发生裂缝。

4. 施工误差混凝土的施工质量也会对其开裂情况产生影响。

如果混凝土的配合比例、浇筑方法、养护等方面存在问题，也会导致混凝土的开裂。

四、预防混凝土开裂的措施为了预防混凝土的开裂，需要从以下几个方面入手：1. 混凝土配合比的优化混凝土的配合比是影响其开裂情况的重要因素之一。

应根据具体情况，通过优化配合比，使混凝土的收缩性和温度变形性减小，从而降低混凝土开裂的风险。

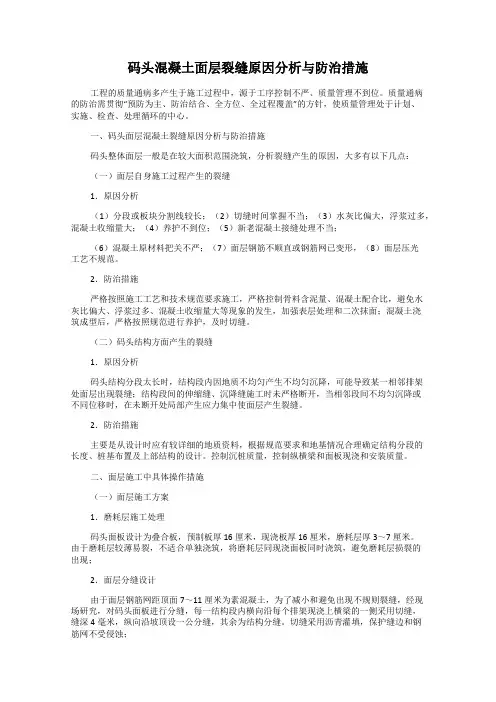

码头混凝土面层裂缝原因分析与防治措施工程的质量通病多产生于施工过程中，源于工序控制不严、质量管理不到位。

质量通病的防治需贯彻“预防为主、防治结合、全方位、全过程覆盖”的方针，使质量管理处于计划、实施、检查、处理循环的中心。

一、码头面层混凝土裂缝原因分析与防治措施码头整体面层一般是在较大面积范围浇筑，分析裂缝产生的原因，大多有以下几点：（一）面层自身施工过程产生的裂缝1．原因分析（1）分段或板块分割线较长；（2）切缝时间掌握不当；（3）水灰比偏大，浮浆过多，混凝土收缩量大；（4）养护不到位；（5）新老混凝土接缝处理不当；（6）混凝土原材料把关不严；（7）面层钢筋不顺直或钢筋网已变形，（8）面层压光工艺不规范。

2．防治措施严格按照施工工艺和技术规范要求施工，严格控制骨料含泥量、混凝土配合比，避免水灰比偏大、浮浆过多、混凝土收缩量大等现象的发生，加强表层处理和二次抹面；混凝土浇筑成型后，严格按照规范进行养护，及时切缝。

（二）码头结构方面产生的裂缝1．原因分析码头结构分段太长时，结构段内因地质不均匀产生不均匀沉降，可能导致某一相邻排架处面层出现裂缝；结构段间的伸缩缝、沉降缝施工时未严格断开，当相邻段间不均匀沉降或不同位移时，在未断开处局部产生应力集中使面层产生裂缝。

2．防治措施主要是从设计时应有较详细的地质资料，根据规范要求和地基情况合理确定结构分段的长度、桩基布置及上部结构的设计。

控制沉桩质量，控制纵横梁和面板现浇和安装质量。

二、面层施工中具体操作措施（一）面层施工方案1．磨耗层施工处理码头面板设计为叠合板，预制板厚16厘米，现浇板厚16厘米，磨耗层厚3～7厘米。

由于磨耗层较薄易裂，不适合单独浇筑，将磨耗层同现浇面板同时浇筑，避免磨耗层损裂的出现；2．面层分缝设计由于面层钢筋网距顶面7～11厘米为素混凝土，为了减小和避免出现不规则裂缝，经现场研究，对码头面板进行分缝，每一结构段内横向沿每个排架现浇上横梁的一侧采用切缝，缝深4毫米，纵向沿坡顶设一公分缝，其余为结构分缝。

混凝土施工中预防裂缝的方法混凝土施工中，裂缝是一种常见的问题。

裂缝的出现可能会导致结构损坏和使用寿命的缩短，而预防裂缝的方法则可以帮助我们减少这种问题的发生。

本文将探讨混凝土施工中预防裂缝的方法，并提供一些实用的建议。

一、准备工作1. 混凝土配合比的设计：合理的混凝土配合比可以提高混凝土的抗裂性能。

在设计过程中，应根据具体工程要求和材料性能选择适当的水灰比和材料比例，并加入适量的抗裂剂。

2. 施工前的基础处理：确保基础土壤的承载力和稳定性，避免由于基础问题引起的裂缝。

二、施工过程中的预防措施1. 浇筑前的充分浸水：在混凝土浇筑前，要对基础进行充分地浸水，以提高基础的湿度。

这样可以避免基础过早干燥，导致混凝土收缩并产生裂缝。

2. 控制混凝土的温度：混凝土的温度是导致裂缝的一个重要因素。

在施工过程中，可以采取以下措施来控制混凝土的温度：a. 使用合适的混凝土中和剂：中和剂可以减缓混凝土的水化反应速度，从而降低混凝土的温度。

b. 使用遮阳网或湿棉被等覆盖材料进行遮阳保温，防止混凝土过早干燥和温度升高。

c. 采取适当的水泥掺量和水泥类型，以减少混凝土的温升。

3. 合理的浇注方式：在混凝土浇筑过程中，要采取合理的浇注方式，避免产生温度梯度和收缩应力。

可以采用分段浇筑的方法，控制每次浇筑的混凝土量和温度。

4. 控制混凝土的收缩：混凝土在干燥和自身水化过程中会产生收缩，从而产生裂缝。

控制混凝土的收缩可以通过以下措施来实现：a. 使用外加剂：添加一些收缩抑制剂可以减少混凝土的收缩量，从而减少裂缝的产生。

b. 使用合适的膨胀材料：适量添加膨胀剂可以通过膨胀抵消混凝土收缩带来的内部应力，减少裂缝的生成。

c. 控制水灰比：合理的水灰比可以控制混凝土的收缩量，提高混凝土的抗裂性能。

三、养护阶段的注意事项1. 及时进行保养：混凝土施工后要及时进行养护，防止混凝土过早干燥，导致收缩和裂缝的产生。

2. 湿润养护：可以通过喷水、铺设湿棉被等方式进行湿润养护，保持混凝土湿润状态，有助于混凝土的水化反应和养护强度的提高。

水泥混凝土路面裂缝的预防措施1.设计合理的路面结构在设计道路时，应根据道路的使用情况和预计的交通量，结合当地的气候、土质等因素，选择合适的水泥混凝土配方和路面结构。

设计时应考虑控制路面应力的分布，避免产生过大的拉应力和剪应力，以减少裂缝的产生。

2.控制浇筑温度和浇筑厚度在施工过程中，应严格控制水泥混凝土的浇筑温度和浇筑厚度。

浇筑温度过高会导致水泥混凝土过早缩短和裂缝的产生，浇筑厚度过大会增加内部应力，也容易出现裂缝。

因此，要在适宜的温度和厚度范围内施工，以确保水泥混凝土的质量。

3.控制混凝土配合比混凝土配合比是指水泥、砂、石、水等原材料在混凝土中的比例。

控制好混凝土的配合比，可有效地控制混凝土的收缩和伸长变形，减少裂缝的产生。

在配合比设计中，应合理控制水灰比和骨料的粒径分布，选择适宜的粒径和砂石比例，以减少混凝土的收缩变形。

4.增加路面的伸缩缝伸缩缝是指沿着道路长度方向设置的间隙，可以允许水泥混凝土路面在受到温度变化和变形应力作用时进行伸缩。

合理设置伸缩缝可以有效地减少路面的应力集中，防止裂缝的产生。

在实际施工中，要按照相关标准要求设置伸缩缝，并做好补偿材料的填充与维护。

5.增加路面的密实度和耐久性水泥混凝土路面的密实度和耐久性直接影响路面的抗裂性能。

在施工过程中，应采取有效的措施，如合理选择施工方法、科学安排施工工序、加强振动和压实，提高混凝土的密实度。

此外，还可以选用高性能的混凝土材料、加入适量的外加剂和添加剂，以提高混凝土的抗裂性和耐久性。

6.定期检查和维护定期检查和维护水泥混凝土路面是预防裂缝的关键措施。

在检查中，应及时发现和修复路面上的损坏和裂缝，按照维护方案进行养护和修补，以延长路面的使用寿命。

同时，要做好路面清洁和排水工作，减少路面受到水、油污和杂物的侵蚀，防止泛碱反应等问题的发生。

综上所述，水泥混凝土路面裂缝的预防措施包括设计合理的路面结构、控制浇筑温度和浇筑厚度、控制混凝土配合比、增加路面的伸缩缝、增加路面的密实度和耐久性，以及定期检查和维护。

混凝土夹缝裂缝及烂根防治措施一、施工缝夹层1、现象施工缝处砼结合不好，有缝隙或夹有杂物，造成结构整体性不良。

2、原因分析在灌注砼前没有认真处理施工缝表面，浇注前，捣实不够；灌注大体积砼结构时，往往分层分段施工。

在施工停歇期间常有木块、锯末等杂物积存在砼表面，未认真检查清理，再次灌注砼时混入砼内，在施工缝处造成杂物夹层。

3、预防措施（1）在施工缝处继续灌注砼时，如间歇时间超过规定，则按施工缝处理，在砼抗压强度不小于1.2Mpa时，才允许继续灌注。

（2）在已硬化的砼表面上继续灌注砼前，除掉表面水泥薄膜和松动碎石或软弱砼层，并充分湿润和冲洗干净，残留在砼表面的水予清除。

（3）在浇注前，施工缝宜先铺抹水泥浆一层。

4处理方法当表面缝隙较细时，可用清水将裂缝冲洗干净，充分湿润后抹水泥浆。

对夹层的处理慎重。

补强前，先搭临时支撑加固后，方可进行剔凿。

将夹层中的杂物和松软砼清除，用清水冲洗干净，充分湿润，再灌注，采用提高一级强度等级的细石砼捣实并认真养护。

二、混凝土裂缝1、现象混凝土浇筑过程中，混凝土结构由于内外因素（配比、天气等）的作用，凝固后出现裂缝的现象。

裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。

2、混凝土结构裂缝的分类经可靠性鉴定确认为必需修补的裂缝，应根据裂缝的种类进行修补设计，确定其修补材料、修补方法和时间。

混凝土结构裂缝依其形成可分为以下三类：（1）静止裂缝：形态、尺寸和数量均已稳定不再发展的裂缝。

修补时，仅需依裂缝粗细选择修补材料和方法。

（2）活动裂缝：宽度在现有环境和工作条件下始终不能保持稳定、易随着结构构件的受力、变形或环境温、湿度的变化而时张、时闭的裂缝。

修补时，应先消除其成因，并观察一段时间，确认已稳定后，再依静止裂缝的处理方法修补；若不能完全消除其成因，但确认对结构构件的安全性不构成危害时，可使用具有弹性和柔韧性的材料进行修补。

（3）尚在发展的裂缝：长度、宽度或数量尚在发展，但经历一段时间后将会终止的裂缝。

门窗洞口转角处混凝土的裂纹原因及防裂措施1.结构设计不合理：门窗洞口的转角处容易出现应力集中，如果结构设计不合理，没有合理的考虑到这个应力集中的问题，就容易出现裂纹。

2.混凝土配合比不合理：混凝土的配合比是影响混凝土性能的关键因素之一，如果配合比不合理，例如水灰比过大、粒度分布不合适等，就容易导致混凝土的强度低，抗裂能力差。

3.浇筑施工质量不良：如果混凝土的浇筑施工质量不良，例如浇筑过程中振捣不均匀、浇筑过程中出现渣浆分离、浇筑层厚度不均匀等，就容易导致混凝土局部强度差，从而形成裂纹。

4.温度变化：门窗洞口转角处的混凝土会受到温度的影响，特别是在干燥季节夜间温度下降较快的情况下，混凝土会收缩而发生裂纹。

为了防止门窗洞口转角处混凝土出现裂纹，可以采取以下一些防裂措施：1.结构设计合理：在门窗洞口的转角处，可以采用设置抗裂钢筋、改变转角的半径等结构设计措施，减少应力集中。

2.合理的混凝土配合比：混凝土配合比应该合理，选择合适的水灰比、适当的粒径分布等，以提高混凝土的抗裂性能。

3.强化浇筑施工管理：确保混凝土的浇筑施工质量，包括振捣均匀、控制浇筑层厚度均匀、防止渣浆分离等。

4.加强保护措施：在混凝土浇筑完毕后，应及时采取措施进行保护，例如采用覆盖保水材料，以减少水分蒸发速度，防止混凝土早期干燥收缩。

5.控制温度变化：在施工过程中，要注意控制温度变化对混凝土的影响，例如在浇筑混凝土后，可以采取覆盖保温措施，以减少温度变化引起的混凝土收缩。

综上所述，门窗洞口转角处混凝土裂纹的原因很多，但是通过合理的设计和施工管理，以及采取适当的防裂措施，可以有效预防裂纹的产生，提高混凝土的抗裂性能。

混凝土六大常见裂缝及其措施防治混凝土裂缝是由于混凝土结构由于内外因素的作用而产生的物理结构变化，而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。

只有正确识别混凝土裂缝的产生原因，采取相应的措施，消除隐患，才能确保结构安全和正常使用。

1塑性坍落裂缝一般多在混凝土浇注过程或浇注成型后，在混凝土初凝前发生，由于混凝土拌合物中的骨料在自重作用下缓慢下沉，水向上浮，即所谓的泌水，若是素混凝土，混凝土内部下沉是均匀的，若是钢筋混凝土，则混凝土沿钢筋下方继续下沉，钢筋上面的混凝土被钢筋支顶，使混凝土沿钢筋表面产生顺筋裂缝。

这种塑性塌落裂缝，对于大流动性混凝土或水灰比较大的混凝土尤为严重。

裂缝一般特征：混凝土沿钢筋表面产生顺筋裂缝。

裂缝防治措施：要仔细选择集料的配级，做好混凝土的配合比设计特别是要控制水灰比，采用适量的减水剂；施工时混凝既不能漏振也不能过振，避免混凝土泌水现象的发生，防模板沉陷；如果发生这类裂缝，可在混凝土终凝以前重抹面压光，使裂缝闭合。

2塑性收缩（干缩）裂缝一般多在混凝土浇注后，还处于塑性状态时，由于天气炎热、蒸发量大、大风或混凝土本身水化热高等原因，而产生裂缝。

裂缝一般特征：一般有两种形状：一种为不规则龟纹状或放射状裂缝；另一种为每隔一段距离出现一条裂缝；有时上述两类裂缝同时在混凝土构件上出现。

裂缝防治措施：选用干缩值较小早期强度较高的硅酸盐或普通硅酸盐水泥；严格控制水灰比，掺和高效减水剂来增加混凝土的塌落度和和易性，减少水泥及水的用量；浇筑混凝土之前，将基层和模板浇水均匀湿透；混凝土浇筑完毕及时覆盖塑料薄膜或者潮湿的草垫、麻片等，保持混凝土终凝前表面湿润；尽量避开在过高温天气下浇筑混凝土。

3温度裂缝一般是由于外界温度变化，使混凝土产生胀缩变形，这种变形即为温度变化，当混凝土构件受到约束时，将在混凝土构件内产生应力，当由此产生的混凝土内部的拉应力超过混凝土抗拉强度极限值时，混凝土便产生温度裂缝。

混凝土女儿墙的裂缝成因分析与预防处理一、成因分析（一）混凝土硬化前，有塑性裂缝和构造沉降裂缝；（二）混凝土硬化后，裂缝的原因主要有以下几个方面：1、混凝土自身特性方面：如混凝土的配比中水灰比越大，则越容易裂缝；组成混凝土的粗骨料的强度越低，则越容易裂缝；2、化学作用方面：包括碱骨料反应和钢筋锈蚀导致混凝土裂缝两方面；3、结构力学方面的原因：现在的混凝土构件都是按承载能力极限状态设计的，在正常受力状态下，混凝土构件是不会裂缝或者裂缝是可以接受的，但如果混凝土还没达到设计要求的强度时，由于临时施工荷载的施加而产生裂缝，这是容易被忽视而造成砼现浇楼板裂缝的重要原因；由于地基不均匀沉降导致屋面现浇板及女儿墙拉裂，这也是结构方面的原因导致的裂缝；4、温度变化方面的原因：此原因是导致混凝土裂缝的常见原因，温度的影响主要是冻融循环、季节性的温度变化和使用环境的温度改变而在砼内部产生温度应力，当温度应力超过混凝土的抗拉强度时，砼结构就要裂缝。

二、预防措施对于砼裂缝的预防，目前比较认同的原理是“抗”与“放”的混凝土设计准则，主要方法是在结构形式的选择方面，尽量用滑动、铰接代替刚结，使砼构件有自由伸缩的可能；在施工方面通过设缝措施，降低砼的膨胀量，从面降低伸缩应力，这些都是提供“放”的条件；在材料的性能方面，采取提高抗拉强度、抗拉变形能力及增大配筋，这些都是提供“抗”的条件。

在实际工程中，一般根据具体情况，采取“抗”“放”相结合，以“抗”为主或以“放”为主的措施来防止砼裂缝的产生。

下面本人结合自已几年的工程经验谈谈现浇砼女儿墙的裂缝预防问题。

现浇砼女儿墙的裂缝原因主要是温度变化的影响，女儿墙系室外结构，容易受外界环境的影响，因此女儿墙每隔几米产生竖向裂缝一直是建筑工程的质量通病，一直是建筑技术人员的心病。

本人认为要彻底克服此通病，必须用系统的观点看问题，采取综合预防措施，方可收到成效，综合措施如下：1、严格控制女儿墙的水平配筋（竖向配筋由承载能力极限状态决定）女儿墙应采用双层双向配筋，一般用Φ8—Φ12间距不宜大于150mm，钢筋搭接要相互错开，搭接长度要符合规范要求，以提高砼女儿墙的抗裂能力；2、女儿墙转角处的水平钢筋不应有内折角，应分别锚入对方墙内，必要时应另设转角加强钢筋；3、控制女儿墙厚度，女儿墙厚度不宜小于80mm；4、控制每次浇筑长度，如果女儿墙过长，应按每20m左右设缝分段浇筑，防止砼自收缩和干缩裂缝，它设的后浇带应待相邻砼浇筑完毕28d后采用掺UEA微膨胀砼浇筑完整；5、控制砼的组成成分的自身质量：水灰比不宜大于0.5，骨料要选用密度大、级配好、弹性模量高的，这样的原材料可减少砼的收缩，从而减少裂缝；6、控制砼的浇捣质量：由于女儿墙厚度一般比较小，振动棒不易插入，施工人员认为女儿墙无所谓，随便振振就行，这可能是导致女儿墙裂缝的一个重要原因，因此必须加强女儿墙砼的振捣，确保砼密实，以提高砼的抗裂能力；7、加强养护：在砼的标准养护期内，硬化收缩变形发展得比较快，可完成全部收缩的一半左右，因此在砼的标准养护期内，要加强砼女儿墙的养护使砼的收缩变形尽量趋于平缓，减少砼的收缩应力；8、装饰措施：女儿墙粉刷时，一定要分格粉刷，不仅要水平分格而且竖向也要按不大于4m分格，这样能使女儿墙砼及粉刷层能有伸缩的可能，且伸缩应力比较小。

混凝土裂缝的种类、成因及防止措施一、裂缝的种类及形成原因混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。

1.干缩裂缝和沉降收缩裂缝该裂缝主要产生的结构部位为地下室墙。

裂缝的形成原因：混凝土塌落度较大，混凝土浇筑后，在重力的作用下，混凝土因沉降竖向体积收缩小，塌落度越大，保水性越差，凝结时间越长及混凝土越厚时，沉降缩量越大，当混凝土沉降时受到钢筋，模板抑制以及模板移动、基础沉陷时就会产生沉降收缩裂缝，裂缝在混凝土浇筑后1～3小时出现，裂缝的深度通常达到钢筋上表面，这种裂缝经常发生在梁柱交接处、结构变截面的地方如门洞处。

干燥收缩的主要原因是水分在硬化后较长时间产生的水分蒸发引起的。

混凝土的干燥收缩主要是由于水泥石干燥收缩造成的，混凝土硬化拆模后未采取有效的养护措施，表面失水后出现裂缝。

该裂缝主要的影响因素为混凝土的水灰比、水泥成分、水泥的用量、集料的性质和用量、外加剂的用量等有关，另外还和养护措施及施工工艺有关。

2.温度裂缝该裂缝主要产生的结构部位为基础大体积混凝土。

裂缝的形成原因：主要为温度裂缝多发生大体积混凝土表面或温差变化较大地区的混凝土结构中，混凝凝土浇筑后，在硬化过程中，水泥水化热，（当水泥用量在350～550kg/m3，每m3混凝土将释放出17500～27500kJ的热量，从而使混凝土内部温度升达70℃左右甚至更高），由于混凝土的体积较大，大量的水化热聚积在混凝土内部不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这样就形成内外的较大温差，造成内部与外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力（实践证明当混凝土本身温度差达到25℃～26℃时，混凝土内便会产生大致在1MPa左右的拉应力）。

当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝，这种裂缝多发生在混凝土施工中后期。

混凝土产生裂缝的原因1.在混凝土硬化过程中，干缩引起的体积变形可能导致裂缝出现，这些裂缝的宽度有时会很大，甚至会贯穿整个构件。

2.大体积混凝土水化时产生的大量水化热得不到散发，导致混凝土内外温差较大，使混凝土的形变超过极限引起裂缝。

当混凝土受到约束时，热胀冷缩所产生的体积涨缩会在内部产生温度应力，由于混凝土抗拉强度较低，容易被温度引起的拉应力拉裂，从而产生温度裂缝。

抗裂措施：1.配筋率应远远高于最小配筋率，同时进行配筋双层双向布置。

2.设置膨胀加强带及伸缩缝，间距应根据规范要求不大于30m。

3.在混凝土中添加外加剂。

裂缝产生的原因：裂缝的产生是因为在混凝土收缩时，钢筋不会变形，会阻碍混凝土的收缩变形，导致混凝土内收缩应力增加，从而产生裂缝。

具体原因包括：1.材料使用不当，如采用矿渣硅酸盐水泥或快硬硅酸盐水泥，或砂、石子中的含泥量大于规定，或使用劣质外加剂等。

2.水泥用量多、用水量大、坍落度大，或掺泵送剂、减水剂等，都会加大混凝土收缩和干缩的不利因素，造成裂缝。

3.混凝土浇筑后长期处于干燥状态，构件混凝土中的水分逐渐蒸发而失水产生收缩。

如毛细孔中的自由水，在一个月左右的干燥蒸发中产生毛细变形收缩。

若继续干燥，则开始蒸发物理-化学结合的吸附水，引起水泥失水压缩，产生吸附收缩而裂缝。

4.若混凝土构件中水分蒸发及含量不均匀分布，形成湿度变化梯度，引起收缩拉应力，造成裂缝。

5.混凝土的各种强度中，抗拉强度最低，是抗压强度的7%~11%。

构件在碳化、失水、降温综合作用下体积产生收缩变形，又受内部钢筋的约束和外部两端的嵌固约束应力，当应力超过混凝土的极限变形值时，就会产生裂缝。

解决方案：观测干缩裂缝，常常和温度收缩裂缝重叠。

当裂缝基本稳定时，选择气温比较低的时间，采用灌浆法处理。

即用“华千J-302混凝土再浇剂”水泥浆液或“华千YJS-灌浆树脂”浆液灌注封闭处理，将开裂的混凝土重新组合成整体，恢复原有的功能。

浅谈混凝土常见裂缝的成因及防治措施摘要：混凝土裂缝是混凝土建筑结构常见也是难以避免的一种质量通病，混凝土结构裂缝、孔隙的存在使混凝土内部钢筋产生锈蚀，降低了钢筋混凝土材料的承载能力、耐久性及抗渗能力，不仅影响建筑物的使用寿命，甚至威胁建筑物的安全性能。

关键字：混凝土裂缝成因防治措施1、裂缝的形成及产生原因1.1混凝土工程裂缝的危害混凝土工程裂缝中有很多裂缝只是表面性的，对工程结构的承载能力或使用功能无任何影响，但有时可能影响观瞻，甚至引起人们对工程质量的忧虑；有的裂缝表明结构的力学性能或使用功能或工程整体性受到某种伤害，个别情况甚至警示人们将要发生破坏。

还有的裂缝可能导致工程结构渗水、溶蚀或诱发钢筋锈蚀，从而影响工程的使用功能或耐久性。

在某些特定条件下，混凝土内部的某种化学反应膨胀也能引起工程表面开裂，情节严重的甚至可使结构的使用功能或工程耐久性受到损害。

1.2混凝土裂缝的形成及产生原因1）混凝土收缩裂缝混凝土收缩主要由混凝土内部的收缩变形引起，混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小，变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。

水泥收缩变形，带动混凝土构件的局部微开裂。

主要内部因素有混凝土水灰比、水化速度、徐变量、密实度、骨料级配、砂率及坍落度等。

外部因素有环境温度、结构特点等，温度变化伴随涨缩变形，使混凝土的局部微开裂。

收缩裂缝表现为裂缝宽度较小，长度较短，成不规则裂缝。

2）混凝土结构受力裂缝一般混凝土构件在荷载作用下，特别是混凝土梁下部受拉区极易出现裂缝，因混凝土抗拉能力太弱，有局部拉伸就会产生裂缝，裂缝一般是钢筋保护层开裂，不会影响结构安全，但裂缝的存在会使钢筋锈蚀，从而降低使用年限。

3）混凝土化学反应导致裂缝产生混凝土中的水泥、外惨料、细骨料、粗骨料、外加剂和水中含有氯离子及氯盐，在混凝土中易形成化学反应，如钢筋锈蚀涨裂或碱骨料反应裂缝。

混凝土裂缝原因分析及处理方法一、引言混凝土是建筑工程中最重要的材料之一。

但由于各种原因，混凝土在使用过程中可能会出现裂缝。

裂缝不仅影响建筑的美观，还会降低建筑物的强度和稳定性，给使用带来安全隐患。

因此，对混凝土裂缝的原因进行分析，并采取相应的处理方法，是保证建筑物安全和延长使用寿命的关键。

二、混凝土裂缝原因分析1. 施工质量问题混凝土施工质量问题是导致混凝土裂缝的主要原因之一。

常见的施工质量问题包括混凝土配合比不合理、浇筑不均匀、振捣不到位、养护不当等。

其中，混凝土配合比不合理是最常见的问题之一。

如果混凝土配合比不合理，混凝土的强度和耐久性将大大降低，容易导致混凝土裂缝的产生。

2. 温度变化温度变化是混凝土裂缝的另一个常见原因。

当混凝土受到温度变化的影响时，会发生体积变化，从而导致混凝土出现裂缝。

特别是在极端温度下，混凝土的体积变化更加明显，容易导致混凝土裂缝的产生。

3. 混凝土材料问题混凝土材料问题也是导致混凝土裂缝的一个重要原因。

混凝土中掺入的材料，如砂、石子、水泥等，其质量和数量都会影响混凝土的强度和耐久性。

如果混凝土中掺入的材料质量不好或数量不足，混凝土的强度和耐久性将大大降低，从而导致混凝土裂缝的产生。

4. 土壤问题土壤问题也是导致混凝土裂缝的原因之一。

如果建筑物所处的土壤含有较多的水分，当土壤膨胀时，会对建筑物施加压力，从而导致混凝土裂缝的产生。

5. 建筑物使用问题建筑物的使用问题也是导致混凝土裂缝的原因之一。

长期使用后，建筑物可能会出现变形或移位，从而导致混凝土裂缝的产生。

此外，建筑物使用过程中的地震、风灾等自然灾害也可能导致混凝土裂缝的产生。

三、混凝土裂缝处理方法1. 修复裂缝当混凝土出现裂缝时，需要及时采取措施进行修复。

修复裂缝的方法包括填缝、注浆、粘贴等。

其中，填缝是最常用的方法之一。

填缝前需先清理裂缝，并将混凝土表面进行磨砂处理，以提高填缝效果。

2. 强化混凝土为了提高混凝土的强度和耐久性，可以采取混凝土强化措施。

大体积混凝土产生裂缝的原因及预防措施混凝土结构物实体最小尺寸不小于1米的混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土称为大体积混凝土。

类似这种混凝土结构在现代建筑中时常涉及到，如高层楼房基础、大型设备基础、水利大坝等。

这种混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用。

所以必须从根本上分析它，来保证施工质量。

标签：大体积混凝土裂缝;原因;预防措施1、大体积混凝土产生裂缝的原因1.1水泥水化热水泥在水化过程中要产生大量的热量，是大体积砼内部热量的主要来源。

由于大体积砼截面厚度大，水化热聚集在结构内部不易散失，使砼内部的温度升高。

当砼的内部与表面温差过大时，就会产生温度应力和温度变形。

温度应力与温差成正比，温差越大，温度应力也越大。

当砼的抗拉强度不足以抵抗该温度应力时，便开始产生温度裂缝。

这是大体积砼容易产生温度裂缝的主要原因。

1.2约束条件大体积钢筋砼与地基浇筑在一起，当早期温度上升时产生的膨胀变形受到下部地基的约束而形成压应力。

由于砼的弹性模量小，徐变和应力松弛度大，使砼与地基连接不牢固，因而压应力较小。

但当温度下降时，产生较大的拉应力，若超过砼的抗拉强度，砼就会出现垂直裂缝。

1.3外界气温变化大体积砼在施工期间，外界气温的变化对大体积砼的开裂有重大影响。

砼内部温度是由浇筑温度、水泥水化热的绝热温度和砼的散热温度三者的叠加。

外界温度越高，砼的浇筑温度也越高。

外界温度下降，尤其是骤降，大大增加外层砼与砼内部的温度梯度，产生温差应力，造成大体积砼出现裂缝。

因此控制砼表面温度与外界气温温差，也是防止裂缝的重要一环。

1.4砼的收缩变形混凝土的拌合水中，只有约20%的水分是水泥水化所必需的，其余80%要被蒸发。

砼中多余水分的蒸发是引起砼体积收缩的主要原因之一。

这种收缩变形不受约束条件的影响，若存在约束，就会产生收缩应力而出现裂缝。

2、控制大体积混凝土裂缝的预防措施2.1技术措施大体积混凝土施工阶段所产生的温度裂缝，一方面是混凝土内部因素：由于内外温差而产生的;另一方面是混凝土的外部因素，为了有效地控制有害裂缝的出现和发展，必须从控制混凝土的水化升温、延缓降温速率、减小混凝土收缩、提高混凝土的极限拉伸强度、改善约束条件和设计构造等方面全面考虑。

混凝土开裂原因及预防措施 普通混凝土裂缝产生的原因 01

荷载引起的裂缝 混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝, 次应力裂缝是指由外荷载引起的次生应力产生裂缝。

荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。点击>>工程资料免费下载

02 温度变化引起的裂缝 混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 03 收缩引起的裂缝 在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。

塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。

在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。

缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。
