框架结构的重力荷载代表值

专业整理分享 四、计算题(本大题共5小题，每小题6分，共30分)36.偏心受压柱扩展基础如题36图所示，基础边缘处最大地基净反力p j =150kN ／m 2，基础混凝土抗拉强度设计值f t =1.1N ／mm 2。

试验算柱与基础交接处的混凝土受冲切承载力是否满足要求。

(提示：a s =40mm ，F l =p j ·A l ，F l ≤0.7βkp f t a m h 0,βkp =1.0,a m =21(a t +a b ))37.三跨单层排架如题37图所示。

总重力荷载代表值为4000kN ，结构基本白自周期为0.4s ，场地特征周期为0.25s ，抗震设防烈度为8度，αmax =0.16；排架A 柱、B 柱、C 柱和D 柱的侧移刚度的比值为2∶3∶3∶2。

试用底部剪力法计算C 柱的弯矩，并面出弯矩图。

（提示：max 9.0αα⎪⎪⎭⎫ ⎝⎛=T T g ）38.某4层钢筋混凝土框架结构，各层重力荷载代表值分别为：G l =1500kN ，G 2=G 3=1200kN ，G 4=1000kN ；各层的层间侧移刚度分别为K 1=4.0×104kN ／m ，K 2=K 3=5.0×104kN ／m ，K 4=3.2×104kN ／m 。

试用顶点位移法计算其基本自振周期。

(提示：T 1=1.7ψT T u ，ψT =0.7)39.两跨等高排架结构计算简图如题39图所示。

排架总高13.1m ，上柱高3.9m ，q 1=1.5kN ／m ，q 2=0.75kN ／m ，A 、B 、C 三柱抗侧刚度之比为1∶1.7∶1。

试用剪力分配法求A 柱的上柱下端截面的弯矩值。

(提示：柱顶不动铰支座反力R =C 11qH ，C 11=0.34)40.三层两跨框架的计算简图如题40图所示。

各柱线刚度均为1.0×104kN·m，边柱侧移刚度修正系数为0.6，中柱侧移刚度修正系数为0.7。

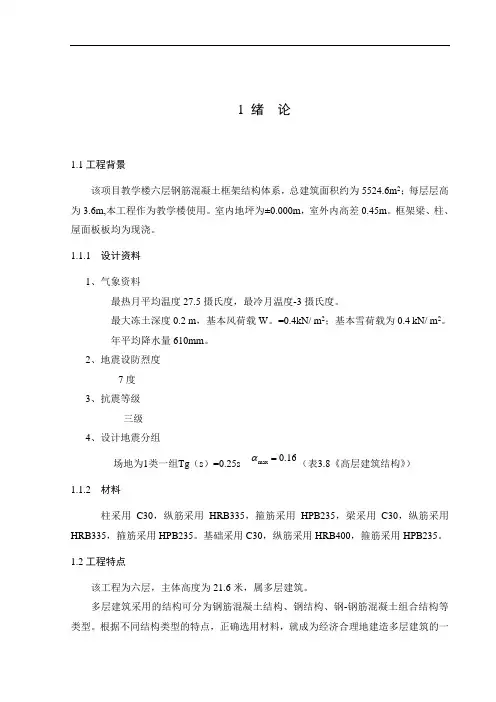

1 绪论1.1工程背景该项目教学楼六层钢筋混凝土框架结构体系，总建筑面积约为5524.6m2；每层层高为3.6m,本工程作为教学楼使用。

室内地坪为±0.000m，室外内高差0.45m。

框架梁、柱、屋面板板均为现浇。

1.1.1 设计资料1、气象资料最热月平均温度27.5摄氏度，最冷月温度-3摄氏度。

最大冻土深度0.2 m，基本风荷载W。

=0.4kN/ m2；基本雪荷载为0.4 kN/ m2。

年平均降水量610mm。

2、地震设防烈度7度3、抗震等级三级4、设计地震分组场地为1类一组Tg（s）=0.25s max 0.16α=（表3.8《高层建筑结构》）1.1.2 材料柱采用C30，纵筋采用HRB335，箍筋采用HPB235，梁采用C30，纵筋采用HRB335，箍筋采用HPB235。

基础采用C30，纵筋采用HRB400，箍筋采用HPB235。

1.2工程特点该工程为六层，主体高度为21.6米，属多层建筑。

多层建筑采用的结构可分为钢筋混凝土结构、钢结构、钢-钢筋混凝土组合结构等类型。

根据不同结构类型的特点，正确选用材料，就成为经济合理地建造多层建筑的一个重要方面。

经过结构论证以及设计任务书等实际情况，以及本建筑自身的特点，决定采用钢筋混凝土结构。

在高层建筑中，抵抗水平力成为确定和设计结构体系的关键问题。

高层建筑中常用的结构体系有框架、剪力墙、框架-剪力墙、筒体以及它们的组合。

高层建筑随着层数和高度的增加水平作用对高层建筑机构安全的控制作用更加显著，包括地震作用和风荷载，高层建筑的承载能力、抗侧刚度、抗震性能、材料用量和造价高低，与其所采用的机构体系又密切的相关。

不同的结构体系，适用于不同的层数、高度和功能。

框架结构体系是由梁、柱构件通过节点连接构成，既承受竖向荷载，也承受水平荷载的结构体系。

这种体系适用于多层建筑及高度不大的高层建筑。

本建筑采用的是框架机构体系，框架结构的优点是建筑平面布置灵活，框架结构可通过合理的设计，使之具有良好的抗震性能；框架结构构件类型少，易于标准化、定型化；可以采用预制构件，也易于采用定型模板而做成现浇结构，本建筑采用的现浇结构。

毕业设计指导书(框架构造)毕业设计计算书是毕业设计的主要成果之一，主要包括整个设计计算过程，按设计计算步骤进展编写，内容包括建筑设计和构造设计。

第一局部建筑方案设计主要内容为：依据设计任务书的要求，进展建筑总平面设计和建筑方案设计的思路和设计说明，比方，本案与场地和四周环境的关系，人流、车流、停车场、主次出入口、环境的美化等总平面设计；主要功能房间以及关心房间的平面布置、面积确实定、门窗大小及位置确实定；水平和垂直交通联系的设计；立面设计等。

其次局部构造设计计算亲热结合建筑设计进展构造总体布置，确定构造形式、构造材料，使建筑物具有良好的造型和合理的传力路线。

进一步通过计算解决构造的安全性、适用性、耐久性，确定构造的构造措施。

框架构造抗震设计步骤：开头确定构造方案与构造布置初步选定梁柱截面尺寸及材料强度等级计算各层重力荷载代表值及构造刚度参数竖向荷载计算计算构造自振周期及振型计算多遇地震烈度下的构造弹性地震作用不满足多遇烈度地震作用下构造层间弹性变形验算满足上述地震作用下构造内力分析竖向荷载作用下内力分析内力组合按组合内力进展梁柱配筋计算根底设计进展重要部位的抗震强度验算需要作薄弱层变形验算否否不满足按罕遇地震烈度验算薄弱层弹塑性层间位移角或延性构造措施特别延性构造完毕第一步构造平面布置构造体系确定后，进展构造的总体布置，也就是对高度、平面、立面和体型等的选择，除应考虑到建筑使用功能、建筑美学要求外，在构造上应满足强度、刚度和稳定性要求。

地震区的建筑，在构造设计时，还应保证建筑物具有良好的抗震性能。

设计要到达先进合理，首先取决于清楚合理的概念，而不是仅依靠力学分析来解决。

确定构造布置方案的过程就是一个构造概念设计的过程。

〔一〕构造总体布置原则1、掌握高宽比在高层建筑中，构造的位移常常成为构造设计的主要掌握因素、而且随着建筑高度的增加，倾覆力矩将快速增大。

因此，高层建筑的高宽比不宜过大。

一般应满足标准的要求。

框架结构设计计算书-很全⾯第1章⼯程概况和建筑设计1.1⼯程概况本⼯程为幸福⼩区7#单元住宅楼，场地平整，总层数为五层，总建筑⾯积约为2660平⽅⽶。

⼀层⼩棚层层⾼为2.2⽶，屋顶为四坡屋顶，⾼3.24⽶，其余各标准层的层⾼均为2.8⽶。

建筑的总⾼度为：17.24⽶。

建筑装饰按常规作法，每层两个单元，由⼀个⼩套，两个中套，⼀个⼤套组成。

⼩套⾯积55.93m2，中套65.33m2，⼤套88.12m2。

根据场区⾼程的实测数据及规划部门的相关材料，确定⼩棚层室内外⾼差为0.6m。

建筑物所在地区抗震设防烈度为7度，Ⅱ类建筑场地，设计基本地震加速度为0.1g，设计分组为第⼀组,基本雪压0.4kPa，基本风压0.55kPa，地⾯粗糙度为B类.抗震设防类别为丙类建筑，设计使⽤年限为50年，建筑结构安全等级为Ⅱ级。

地下⽔较发育，⽔位受海⽔潮汐影响，平均⽔位在地⾯以下1.25～2.2m。

最⼤冻⼟层深度为0.5m。

场区存在轻微液化⼟层。

⼯程地质条件具体见设计指导书。

1.2 建筑设计1.2.1建筑设计住宅楼的平⾯设计要考虑：1 房间使⽤⾯积、形状、⼤⼩的确定2 家具的布置与摆放3 门窗⼤⼩及位置的确定4 交通联系部分的平⾯设计⽴⾯设计是在满⾜房间的使⽤要求和技术经济条件下，运⽤建筑造型和⽴⾯构图的⼀些规律，结合平⾯的内部空间组合进⾏的。

进⾏⽴⾯设计设计时要考虑房屋的内部空间关系，相邻⽴⾯的协调，各⽴⾯墙⾯的处理和门窗安排，满⾜⽴⾯形式美观要求，同时还应考虑各⼊⼝，⾬篷等细部构件的处理。

建筑剖⾯考虑的是建筑物各部分⾼度，建筑层数和空间结构体系。

确定房间净⾼时，主要考虑房间的使⽤性质，室内采光通风及设备设置和结构类型。

1.2.2建筑做法1.2.2.1 墙⾝做法采⽤加⽓混凝⼟砌块填充墙，⽤M5混合砂浆砌筑；1.外墙⾯做法两⾯抹灰+保温+⾯砖2.内墙⾯做法两⾯抹灰+内墙涂料1.2.2.2 楼⾯做法：1.普通楼⾯10厚地砖+30厚1:2.5⽔泥砂浆结合层+20厚板底抹灰 2.卫⽣间楼⾯20厚板底抹灰+40厚（平均厚度）细⽯混凝⼟找坡+防⽔层+20厚⽔泥砂浆找平+ ⾯砖1.2.2.3 屋⾯做法：红⾊英红⽡30厚1:3⽔泥砂浆卧⽡层20厚1：3⽔泥砂浆隔离保护层 60厚聚苯板隔热材料保温层 1.5厚聚氨酯防⽔层20厚1：3⽔泥砂浆找平层100（120）厚现浇钢筋混凝⼟楼板板底抹灰和素⽔泥浆⼀道1.2.2.4 门窗做法：门厅处为铝合⾦门窗，其他均为⽊门，铝合⾦窗。
