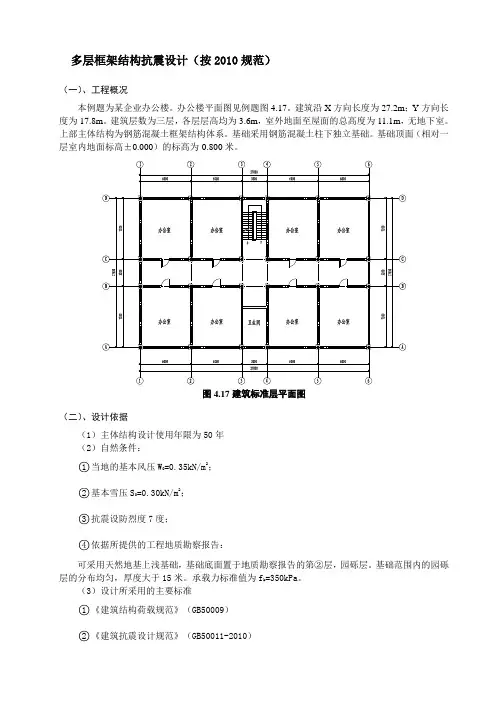

多层框架结构抗震设计(按2010规范)(一)、工程概况本例题为某企业办公楼。
办公楼平面图见例题图4.17。
建筑沿X方向长度为27.2m;Y方向长度为17.8m。
建筑层数为三层,各层层高均为3.6m,室外地面至屋面的总高度为11.1m,无地下室。
上部主体结构为钢筋混凝土框架结构体系。
基础采用钢筋混凝土柱下独立基础。
基础顶面(相对一层室内地面标高±0.000)的标高为-0.800米。
图4.17建筑标准层平面图(二)、设计依据(1)主体结构设计使用年限为50年(2)自然条件:○1当地的基本风压W0=0.35kN/m2;○2基本雪压S0=0.30kN/m2;○3抗震设防烈度7度;○4依据所提供的工程地质勘察报告:可采用天然地基上浅基础,基础底面置于地质勘察报告的第②层,园砾层。
基础范围内的园砾层的分布均匀,厚度大于15米。
承载力标准值为f k=350kPa。
(3)设计所采用的主要标准○1《建筑结构荷载规范》(GB50009)○2《建筑抗震设计规范》(GB50011-2010)○3《混凝土结构设计规范》(GB50010-2010)○4《建筑地基基础设计规范》(GB50007)(4)建筑分类等级○1建筑结构安全等级为二级;○2建筑抗震设防类别为丙类;○3钢筋混凝土结构的抗震等级为三级;○4地基基础的设计等级为丙级;○5建筑防火分类为多层民用建筑、耐火等级为二级。
(5)主要荷载(作用)取值○1楼面活荷载取2.0 kN/m2;上人屋面活荷载取2.0 kN/m2;○3基本雪压S0=0.30kN/m2;(6)抗震设计参数○1抗震设防烈度7度(0.15g)○2设计地震分组为第二组○3场地类别为Ⅱ类、场地属抗震有利地段;○4多遇地震的水平地震影响系数最大值αmax=0.12;○5特征周期T g=0.4s;○6结构阻尼比0.05。
(6)主要结构材料○1混凝土强度等级柱C30、梁板C25、其它构件C20;○2纵向受力钢筋和箍筋采用HRB400、其它HPB300;○3填充墙砌体采用蒸压加气混凝土砌块,砌块强度等级不小于MU5.0、砂浆强度M5.0混凝土砌块容重不大于6kN/m3。
摘要本工程为某宾馆设计。
按使用功能将建筑分为七层楼。
主楼标高27.0m。
总建筑面积5931。
36m2。
本建筑物防火等级二级,抗震设防烈度7度。
本工程结构设计采用框架结构,结构计算按横向框架承重分析.内力计算考虑以下三种荷载作用,即水平地震荷载作用下的内力,竖向荷载作用下的内力及重力荷载代表值作用下的内力。
在进行截面抗震设计时,柱按偏压构件计算,为保证延性框架要“强剪弱弯,强柱弱梁,强节点弱构件强锚固的设计原则,且满足构造要求。
关键词: 框架;结构设计;抗震设计ABSTRACTThis engineering is a hotel. According to the use function, the construct contents five layer’stall building 。
The high is 27。
0 ms of Main floor . Total building area is 5931。
36 m2. This building resistant fires is second class,and the anti—seismic garrison is seven degree.This engineering construction design adoption the frame construction,Being calculating the structure,the lateral structure be lacked as frame system and be analysis. construction calculation consider of the action come from three loads, they are horizontal earthquake load, design value of gravity load and representative value of gravity load, we look the column as stubbornly pressed member to compute。
钢筋钢筋混凝土结构课程设计任务书一、题目:钢筋混凝土结构设计(框架结构)二、设计地址:长春市三、设计任务:钢筋混凝土框架结构设计四、设计内容:一、计算简图的确信:确信计算模型及相应的计算参数。
二、荷载计算:竖向荷载考虑竖向恒荷载、竖向活荷载,不考虑竖向活荷载不利布置。
3、框架结构内力分析及内力组合:选取一榀有代表性的框架在应考虑荷载作用下的内力和位移;别离对框架梁、柱进行内力组合。
4、一榀框架梁、柱,截面设计并知足相应的抗震方法。
五、计算书上画出相应结构施工图。
五、设计条件:一、该建筑为多层办公楼,,地形平坦,Ⅱ类场地;二、建筑平、剖面图的尺寸如图一、2所示。
3、学生承担的具体设计组号见表一4、荷载:(1)永久荷载——2,板底、梁底、梁側采纳20厚混合砂浆抺灰,自重为17kN/m3,钢筋混凝土自重为25kN/m3。
屋盖自重:按2取用(未计入荷载分项系数)。
(2)可变荷载——活、风、雪荷载查标准。
五、材料:混凝土强度品级为不低于C30,梁、柱的主筋采纳HRB400级,其余钢筋均采纳HPB235级。
六、内、外墙别离采纳200mm、300mm厚陶砾混凝土,室内外高差为450mm,土壤冻结深度为,屋面檐口处混凝土女儿墙高600mm平均厚为80mm。
图1图2六、设计功效:结构设计计算书一份:要求有封皮、、目录、详细的计算内容;并在计算书里绘出相应的结构施工图。
计算书(第七组)一、工程概况与设计条件(一)工程概况与结构选型1.该工程为长春市某办公楼,地面以上为3层办公楼,首层层高m,标准层层高为3.6m,室内外地面高差为0.45m,建筑物总高度为3.9+3.6*2+0.45=m,建筑物沿X方向的宽度为33m,沿Y方向的宽度为14.1m。
2.依照建筑的利用功能,衡宇的高度和层数,地质条件,结构材料和施工技术等因素综合考虑,抗侧力结构拟采纳现浇钢筋混凝土框架结构体系。
(二)设计依据本工程依据以下现行国家标准或行业标准进行结构设计:一、《建筑结构靠得住度设计统一标准》GB50068----2001二、《建筑结构荷载标准》(2006版)GB50009----20013、《建筑工程抗震设防分类标准》GB50223---20204、《建筑抗震设计标准》GB50011----2020五、《混凝土结构设计标准》GB50010----2002六、《高层建筑混凝土结构技术进程》JGJ3---2002(三)设计的大体条件1.建筑结构的设计利用年限、平安品级及建筑抗震设防类别本工程为一般多层民用办公楼,属于一样的建筑物。
3 重力荷载代表值计算及框架侧移刚度计算楼层重力荷载代表值=全部的恒载+50%的楼面活荷载屋面重力荷载代表值=全部的恒载+50%的屋面雪荷载3.1 恒载标准值计算3.1.1 屋面楼面恒载计算屋面永久荷载标准值(上人):C细石混凝土 1.0 kN/m2 40厚201.2厚高分子卷材 0.15 kN/m225厚1:3水泥砂浆 20×0.025=0.5k N/m2 90厚水泥珍珠岩板2×0.09=0.18kN/m2最薄处15厚水泥焦渣 13×0.015=1.95kN/m2 120厚钢筋混凝土板25×0.12=3kN/m2合计 6.797kN/m2屋面永久荷载标准值(不上人):20厚水泥砂浆 20×0.02=0.4 kN/m21.2厚合成高分子防水卷材 0.15 kN/m225厚水泥砂浆 20×0.025=0.5k N/m2 65厚聚苯乙烯保温板 0.2×0.065=0.013kN/m2最薄处15厚1:6水泥焦渣 13×0.015=1.95kN/m2 120厚钢筋混凝土板25×0.12=3kN/m2合计 6.183kN/m2楼面永久荷载标准值:普通楼面8厚瓷面砖19.8×0.008=0.16kN/m2 30厚1:3水泥砂浆20×0.03=0.6kN/m2 30厚聚苯乙烯泡沫板保温层0.2×0.03=0.006kN/m2 10厚1:3水泥砂浆 20×0.01=0.2kN/m2 120厚钢筋混凝土板25×0.12=3kN/m2合计 4.136kN/m2卫生间楼面8厚瓷面砖19.8×0.008=0.16kN/m2 50厚1:3水泥砂浆20×0.05=1kN/m21.5厚合成高分子 0.15kN/m2100厚钢筋混凝土板25×0.1=2.5kN/m2 10厚水泥石灰膏砂浆0.01×17=0.17kN/m2 合计 3.98 kN/m2一层地面永久荷载标准值: 普通楼面8厚地砖地面 19.8×0.008=0.16kN/m 25厚石灰砂浆 20×0.005=0.1kN/m 2 20厚1:3水泥砂浆 20×0.02=0.4kN/m2 60厚混土垫层 25×0.06=1.5kN/m 23:7灰土 17.5×0.15=2.625kN/m 2合 计 4.695kN/m 2 卫生间地面8厚地砖 0.008×19.8=0.16kN/m 2 30厚1:3水泥砂浆 20×0.03=0.6kN/m 2 1.5厚合成高分子 0.15kN/m 2 1:3水泥砂浆最薄处20厚 20×0.02=0.4kN/m 2 10厚水泥石灰膏砂浆 0.01×17=0.17kN/m 2合 计 2.81kN/m23.1.2 第一层结构构件自重计算取基础埋深为2.5m ,基础高为1m ,则一层柱高为1 3.6 2.5 1.00.45 5.55h m =+-+=,故取一层柱高为1h 5.6m =表3-1 梁、柱自重重力荷载代表值计算及框架侧移刚度计算墙体为填充墙,材料为蒸压粉煤灰加气混凝土砌块,电梯间填充墙为普通砖墙318KN /m ,外墙厚300mm ,内墙厚为200mm 。

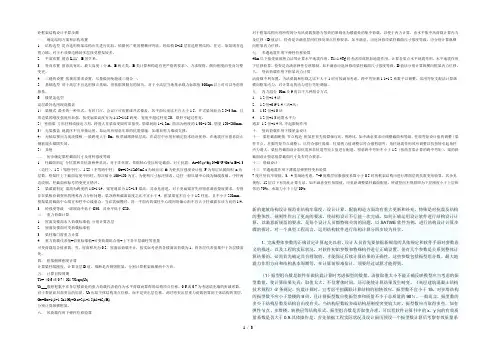

砼框架结构设计手算步骤一.确定结构方案和结构布置1.结构选型是否选用框架结构应先进行比较。
依据何广乾的模糊评判法,砼结构8~18层首选框剪结构,住宅、旅馆则首选剪力墙。
对于不须要电梯的多层接受框架较多。
2.平面布置留意L,l,l’,B的关系。
3.竖向布置留意高宽比、最大高度(分A、B两大类,B类计算和构造有更严格的要求),力求规则,侧向刚度沿竖向匀整变更。
4.三缝的设置按规范要求设置,尽量做到免缝或三缝合一。
5.基础选型对于高层不宜选用独立基础。
但依据国勤兄的阅历,对于小高层当地基承载力标准值300kpa以上时可以考虑用独基。
6.楼屋盖选型高层最好选用现浇楼盖1)梁板式最多的一种形式。
有时门厅,会议厅可布置成井式楼盖,其平面长宽比不宜大于1.5,井式梁间距为2.5~3.3m,且周边梁的刚度强度应加强。
接受扁梁高度宜为1/15~1/18跨度,宽度不超过柱宽50,最好不超过柱宽。
2)密肋梁方形柱网或接近方形,跨度大且梁高受限时常接受。
肋梁间距1~1.5m,肋高为跨度的1/30~1/20,肋宽150~200mm。
3)无梁楼盖地震区不宜单独运用,如运用应留意牢靠的抗震措施,如增加剪力墙或支撑。
4)无粘结预应力现浇楼板一般跨度大于6m,板厚减薄降低层高,在高层中应用有确定技术经济优势。
在地震区应留意防止钢筋端头锚固失效。
5)其他二.初步确定梁柱截面尺寸及材料强度等级1.柱截面初定分抗震和非抗震两种状况。
对于非抗震,依据轴心受压初定截面。
对于抗震,Ac=N/(a*fc) N=B*F*Ge*n B=1.3(边柱),1.2(等跨中柱),1.25(不等跨中柱)Ge=12~15kN/m2 a为轴压比fc为砼抗压强度设计值F为每层从属面积n为层数。
框架柱上下截面高度不同时,每次缩小100~150为宜。
为便利尺寸标注修改,边柱一般以墙中心线为轴线收缩,中柱两边收缩。
柱截面和标号的变更宜错开。
2.梁截面初定梁高为跨度的1/8~1/14,梁宽通常为1/2~1/3梁高。
框架结构毕业设计内力计算步骤(仅供参考,配筋计算不在内)一.进行结构方案比较,选定结构方案,进行结构布置1. 结构选型:在建筑设计的基础上,从抗震要求方面、房屋总高度、层数、柱最大间距等,说明为何选用框架结构,而不采用框剪结构、内框架结构、剪力墙结构以及砖混结构。
2. 楼盖结构方案比较:确定承重方案,进行结构布置,比较选用现浇板及预制板的不同点,画出三种以上结构平面布置草图,比较后全组共同确定一种方案,画出结构平面布置图,进行编号对框架负载面积基本相同的编同一个号:“KJ-X ”;连续梁用“L-X ”表示;现浇板用“B-X ”表示;构造柱用“GZ-X ”表示;预制板放在选板后再补画,其他见结构参考图。
二.初步选择梁柱截面尺寸及材料强度等级1. 确定梁柱剪力墙截面尺寸 (1)梁1)框架梁:b b b h b l h )31~21()121~81(==按抗震要求:42120041≥≥≥≥bnc b b b b h l b b mmb h b 荷载大(一般指活荷大或负荷面积大),取大值。
2)连续梁:b b b h b l h )31~21()181~121(==另外,确定梁宽时,尽量与填充墙厚度相同,可使室内不见梁棱角,纵向框架梁还要考虑下皮最好与窗上口标高相同,以免再设过梁。
(2)现浇板及预制板现浇板厚:工业建筑:;80mm h ≥ 连续单向板:40l h ≥;双向板:50l h ≥; (3)柱截面尺寸:;300mm b c ≥柱净高与截面高度之比4≥cnh H ; 截面积cc f NA )55.0~45.0(≥;式中N 为首层柱根估算轴力设计值,计算方法如下:对于中柱与边柱,分别找出负荷面积最大的柱,算出一层楼面的面荷载,假设屋面荷载同楼面荷载,用此荷载乘以层数再乘以负荷面积,即为所求N 。
柱自重略去不计,各层Ac 宜相同。
2. 确定材料强度等级钢筋:按抗震要求,确定纵筋与箍筋级别;混凝土:按抗震要求,并考虑现浇板砼质量,经济确定砼强度等级,考虑首层较高,变形较大,可适当提高砼强度等级。
3 重力荷载代表值计算及框架侧移刚度计算
楼层重力荷载代表值=全部的恒载+50%的楼面活荷载
屋面重力荷载代表值=全部的恒载+50%的屋面雪荷载
3.1 恒载标准值计算
3.1.1 屋面楼面恒载计算
屋面永久荷载标准值(上人):
C细石混凝土 1.0 kN/m2 40厚20
1.2厚高分子卷材 0.15 kN/m2
25厚1:3水泥砂浆 20×0.025=0.5k N/m2 90厚水泥珍珠岩板2×0.09=0.18kN/m2最薄处15厚水泥焦渣 13×0.015=1.95kN/m2 120厚钢筋混凝土板25×0.12=3kN/m2合计 6.797kN/m2屋面永久荷载标准值(不上人):
20厚水泥砂浆 20×0.02=0.4 kN/m2
1.2厚合成高分子防水卷材 0.15 kN/m2
25厚水泥砂浆 20×0.025=0.5k N/m2 65厚聚苯乙烯保温板 0.2×0.065=0.013kN/m2最薄处15厚1:6水泥焦渣 13×0.015=1.95kN/m2 120厚钢筋混凝土板25×0.12=3kN/m2合计 6.183kN/m2楼面永久荷载标准值:
普通楼面
8厚瓷面砖19.8×0.008=0.16kN/m2 30厚1:3水泥砂浆20×0.03=0.6kN/m2 30厚聚苯乙烯泡沫板保温层0.2×0.03=0.006kN/m2 10厚1:3水泥砂浆 20×0.01=0.2kN/m2 120厚钢筋混凝土板25×0.12=3kN/m2合计 4.136kN/m2卫生间楼面
8厚瓷面砖19.8×0.008=0.16kN/m2 50厚1:3水泥砂浆20×0.05=1kN/m2
1.5厚合成高分子 0.15kN/m2
100厚钢筋混凝土板25×0.1=2.5kN/m2 10厚水泥石灰膏砂浆0.01×17=0.17kN/m2 合计 3.98 kN/m2
一层地面永久荷载标准值: 普通楼面
8厚地砖地面 19.8×0.008=0.16kN/m 2
5厚石灰砂浆 20×0.005=0.1kN/m 2 20厚1:3水泥砂浆 20×0.02=0.4kN/m
2 60厚混土垫层 25×0.06=1.5kN/m 2
3:7灰土 17.5×0.15=2.625kN/m 2
合 计 4.695kN/m 2 卫生间地面
8厚地砖 0.008×19.8=0.16kN/m 2 30厚1:3水泥砂浆 20×0.03=0.6kN/m 2 1.5厚合成高分子 0.15kN/m 2 1:3水泥砂浆最薄处20厚 20×0.02=0.4kN/m 2 10厚水泥石灰膏砂浆 0.01×17=0.17kN/m 2
合 计 2.81kN/m
2
3.1.2 第一层结构构件自重计算
取基础埋深为2.5m ,基础高为1m ,则一层柱高为1 3.6 2.5 1.00.45 5.55h m =+-+=,故取一层柱高为1h 5.6m =
表3-1 梁、柱自重
墙体为填充墙,材料为蒸压粉煤灰加气混凝土砌块,电梯间填充墙为普通砖墙318KN /m ,外墙厚300mm ,内墙厚为200mm 。
外墙体自重计算 外墙永久荷载标准值:
8厚面砖层 0.008×19.8=0.158kN/m 2
4厚水泥砂浆 0.004×20=0.08kN/m 2 14厚水泥石灰膏砂浆 0.014×17=0.238kN/m 2 300厚蒸压粉煤灰加气混凝土砌块 0.3×5.5=1.65kN/m 2 60厚聚苯乙烯泡沫板 0.18×0.06=0.01kN/m 内抹灰 0.36 kN/m 2 合 计 2.496kN/m 2
①轴外墙面积:
2(22.20.64)(3.60.8)3 4.8 1.8 2.4 2.124.48m -⨯⨯--⨯⨯-⨯=
⑧与①轴相同,面积也为24.48 m 2
⑦轴DE 跨外墙面积:
2(6.60.6)(3.60.8) 4.8 1.88.16m -⨯--⨯=
③轴DE 跨外墙面积与⑦DE 跨外墙面积相同,面积为8.16 m 2
A 轴外墙面积:
2(52.50.67 5.7)(3.60.8) 1.831159.88m -⨯-⨯--⨯⨯=
E 轴+D 轴外墙面积:
2(52.50.67)(3.60.8) 1.8380.9 1.8-1.8 1.53 1.8 4.5174.22m -⨯⨯--⨯⨯-⨯⨯⨯-⨯⨯=
故外墙自重:
2.496(59.8874.2224.4828.162)497.652kN ⨯++⨯+⨯=
C.内墙体自重计算 内墙永久荷载标准值:
200厚蒸压粉煤灰加气混凝土砌块 0.2×5.5=1.1kN/m 2
双面抹灰 0.72k N /m 2 合 计 1.82kN/m
内墙体面积: B 轴内墙面积:
2(52.50.67 5.7 3.9)(3.60.8)10 1.0 2.187.36m -⨯--⨯--⨯⨯=
C 轴内墙面积:
2(52.50.677.8 5.7)(3.60.8)2 1.0 2.1-2 1.5 2.171.82m -⨯--⨯--⨯⨯⨯⨯=
AB 跨的内墙面积:
20.30.2(3.60.5)(6.6)6(3.60.8)(6.60.6)5-4.8 1.81193.4722
m -⨯--⨯+-⨯-⨯⨯⨯= CD 跨的内墙面积:
20.30.2(3.60.8)(6.60.6)5(3.60.5)(6.6)194.68522
m -⨯-⨯+-⨯-
-⨯= 则内墙体自重:
1.82(87.3671.82193.4794.685)814.15kN ⨯+++=
电梯间及强弱电井墙永久荷载标准值:
200厚普通砖 0.2×18=9kN/m 2
双面抹灰 0.72kN/m 2
合 计 9.72kN/m 2 电梯间及强弱电井墙体面积:
24.8(3.60.5) 2.1 1.02 6.6(3.60.5)0.6 2.1228.62m ⨯--⨯⨯+⨯--⨯⨯=
则电梯间墙体自重:
9.7228.62278.186kN ⨯=
D.门、窗自重计算 门面积:
2
2.1(2.40.6)3 2.1(2.40.2) 1.8 2.14 1.0 2.1161.2 2.110.6 2.1269.72m ⨯-⨯+⨯-+⨯⨯+⨯⨯+⨯⨯+⨯⨯=
主入口门为玻璃门及门斗的自重:
(3.9 3.90.60.37.82 2.42) 3.60.00325.67.55KN +--+⨯+⨯⨯⨯⨯= 则门自重:
0.269.727.5521.494kN ⨯+=
窗面积:
23 1.819 4.8 1.890.9 1.8 1.5 1.83 1.8 4.5198.18m ⨯⨯+⨯⨯+⨯+⨯⨯+⨯=
窗自重:
0.25198.1849.545kN ⨯=
卫生间墙体自重计算 卫生间墙永久荷载标准值:
8厚瓷砖面 0.008×0.5=0.004kN/m 2
4厚水泥砂浆 0.004×20=0.08kN/m 2 14厚水泥石灰膏砂浆 0.014×17=0.238kN/m 2 200厚混凝土砌块 0.2×5.5=1.1kN/m 2 合 计 1.422kN/m 2
墙体面积:
20.30.2
(3.60.32)(3.9)(7.80.2)(3.60.5)-1.0 2.12 1.2 2.1140.9322
m -⨯⨯--+-⨯-⨯⨯-⨯⨯= 卫生间墙体自重:
40.93 1.42258.2kN ⨯= 卫生间墙裙高1.5m 墙裙自重:
()0.30.2
0.00819.8{1.5[(3.9)6(7.80.2)]
22
1.5 1.5120.9(1.51)} 6.7KN
⨯⨯⨯-
-⨯+--⨯-⨯-⨯-=
3.1.3第二层结构构件自重计算 …… …… ……
3.1.6第六层结构构件自重计算 3.1.7各层质点重力荷载代表值计算
一层质点重力荷载代表值为:
()10.5111
(3156.8253675.43)1923.861725.9271923.86
2221
1727.624 0.5 2.0832.8951.487.0 4.8 2.62
11412G G G kN
=+⨯=++⨯+⨯+⨯+⨯+⨯⨯++⨯⨯⎡⎤⎣⎦=活
恒
二层质点重力荷载代表值为:
…… ……
六层质点重力荷载代表值为:
图3-1 质点重力荷载代表值
3.2横向框架侧移刚度计算
3.2.1梁线刚度计算
表3-6 梁的线刚度计算
注:梁、柱均采用C35混凝土,则4
2
7
2
E 3.1510N/mm 3.1510kN/m =⨯=⨯
表3-7 柱线刚度计算
3.2.2柱侧移刚度计算
表3-8 首层柱侧移刚度计算
重力荷载代表值计算及框架侧移刚度计算表3-9 2~5层柱侧移刚度计算
表3-10 6层柱侧移刚度计算。
