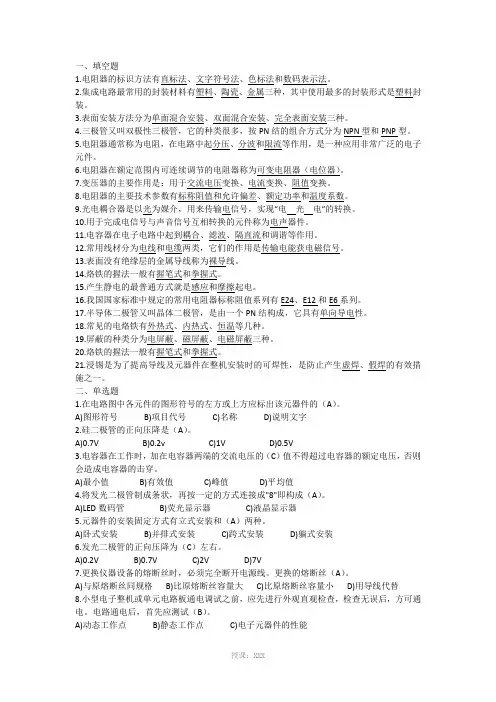

电子加工工艺基础复习题

2. 各类电阻的选用 (1)．电阻器选用的基本思路 1）主要参数的要求 2）在高频电路中，应选择分布参数小的电阻器 3）在高增益的前置放大电路中，应选用噪声小的电阻器 4）针对电路的工作频率，选用不同种类的电阻器 5）根据电路稳定性的要求，选用不同温度特性的电阻器 6）根据工作环境，选择不同类型的电阻器 7）优先选用通用型电阻器 8）优先选用标准系列的电阻器 2．电阻器的正确使用 在合理选用电阻器的基础上， 1.还要注意电阻器的质量，可以通过观察引线、外壳来直观判断，也可以用万用表测量阻值，看是否在允许的误差范围内。 2.同时在安装电阻器前，把引线刮光镀锡，确保焊接牢固可靠。 3.需要打弯时，则应距根部3~5mm处打弯，而且要注意标志向上或向外。 4.电阻器一旦损坏要及时更换，最好选用同规格、同类型、同阻值的电阻器，并排除故障。

电容器的选用 一、电容器的选取原则 选用电容器的基本原则是： （1）选用电容器时，首先要满足电子设备对电容器主要参数的要求。 （2）选用电容器时，要选用符合电路要求的类型 （3）选用电容器时，还要考虑电容器的外表和形 （4）根据使用环境条件进行选择 （5）成本的考虑 二、电容器的使用注意事项 （1）加到直流电容器上的电压波形有直流部分和交流部分。直流部分的最高电压和交流电压的峰值电压之和不应超过电容器的额定直流电压值，且交流峰值应小于直流的20%。 （2）当交流电压高于电容器的局部放电电压时，多使用浸液体的电容器。 二、电容器的使用注意事项 （3）在直流条件下对电容器的各种规定，不适用于用在纯交流或脉冲电路中的电容器。 （4）应了解电容器的允许电流与频率之间的关系。 （5）在要求电容量特别大或电压特别高的情况下，往往采用多个电容器并联或串联，这时电容器之间的接线应尽可能短，以便减小固有电感。 二、电容器的使用注意事项 （6）环境温度越高，故障率越高，寿命就越短，因此，要注意电容器的工作温度上限。 （7）当电容器用于气压急速变化的情况时，封装外壳应相当结实，否则气压的高低将影响电容量。 （8）储存电容器应当避潮，特别是烧渗银电极的陶瓷电容器。 （9）对于浸有绝缘油的或电解液的电容器，不应使它承受机械应力。 （10）使用电解电容器时，要注意电容器的正、负极性。 三、卷绕型金属化电容器的选用注意事项 （1）电容器具有自愈作用，一旦击穿，能在极短时间内自愈恢复，但这一瞬间破坏，将使电路产生过渡现象，故不能用于调谐电路。 （2）在高频情况下，若电流超过规定限度，易在电极和引线间产生发热，造成接触不良或断线。 （3）在电路电压很低或串联电阻很高时，这种电容器将因能量不够而失去自愈作用，一旦断路就难以恢复，故不宜采用。 （4）在电源功率很大的交流电路中，使用这种电容器时偶尔会由于介质的恶化而产生连续不断的火花，当发生这一现象时，应立即断开电容器，避免发生更大的故障。 （5）某些电路中的过电压有可能超过电容器额定电压的十倍，在这种情况下，自愈作用也将丧失，对这种电路应备有过电压的保护装置。 四、云母电容器的选用注意事项 （1）云母是一种耐热性能好，不易受局部放电及辉光放电破坏的一种绝缘材料，云母电容器即使长时间承受高于局部电压也不致遭到破坏，不过这时的局部放电将产生强烈的噪声，给电路带来干扰，当云母电容器用于高压场合时，应注意这一问题。 （2）对电容器温度系数要求较高时，应使用烧渗银电极的云母电容器，环境温度越高，使用必要性越大。 （3）由酚醛树脂包封的烧渗银云母电容器应尽量避免潮湿，如处于高湿环境中，将由于潮气侵入的影响而加速银离子迁移，导致电容器短路。 五、微调电容器的使用注意事项 （1）微调电容器一般为半可变电容器，有小型或超小型瓷介微调电容器、拉线式和云母微调电容器等。使用时，要注意微调电容器的微调松紧度，调节过松会造成容量不稳定；微调过紧，调节时微调动片将旋转不动，电容器的容量不会改变，失去其调节作用。 （2）使用微调电位器，必须了解其调节范围并了解如何进行调节。 六、可变电容器的使用注意事项 （1）可变电容器的转轴与动片接触的松紧要合适，转动转轴不应有松动感。若有轻微松动，可适当调节末端的锁紧螺丝；不要使用转轴很松动或转动不灵活的可变电容器。 （2）使用可变电容器之前，为防止其动片和定片短路，可用万用表电阻档测量其动片和定片之间的电阻。同时，还要检查一下电容器接触是否良好，以避免因接触不良而引起的电路噪声，观察其动片和定片之间是否有杂物、污垢，如有则必须清除干净。如果使用的是薄膜介质可变电容器，还要特别注意检查其动片和定片之间的绝缘膜片是否完好。

3、电容测量的并联和串联替代法 为了减小频率误差和分布参数的影响，提高测量准确度，可采用替代测量法。 （1）并联替代法

21nnXCCC 由测量方法可知，并联替代法只能测量小电容器，即被测电容器的容值应小于标准可调电容器的容值变化范围。 Cn为标准可调电容器，测量时，先不接入Cx，将Cn调整到较大数值Cn1时，调节高频振荡器的频率使回路达到谐振。然后接入Cx，与Cn并联，保证振荡器频率不变调节Cn为Cn2时，回路再次达到谐振，则： （2）串联替代法 如图所示，Cn仍为标准可调电容器，测量时，先不接入Cx，将其两端短接，调节Cn为较小值Cn1，再调节频率f使回路谐振，然后去掉短接线，接入Cx，重新调节Cn为Cn2时，回路再次谐振，则：

CX

f Ln

C

n 1221nnnnXCCCCC



4、电桥法测量电感的四种方法 1．麦克斯韦—文氏（Maxwell-Wien）电桥 图为恒相和电桥电路。电路特点是被测元件（Lx、Rx）臂的相对臂采用不同性质的元件，且为并联。当选择R4、C4为可调元件时，被测量Lx、Rx可以分别读数。此电桥适用于测量低Q，即Q＜10的电感。电桥电衡时：

2．海氏（Hay）电桥 图为恒相和电桥电路。当选择R4、C4为可调元件时，被测量Rx、Lx可分别读数。用于并联电感或高Q值（Q＞10）的测量。电桥平衡时：

Cn

f Ln

CX

44CRRLQxx432CRRLx432R

RRRx 3．串联欧文（Owen）电桥 如图所示，为恒相差电桥电路，当选择R2、C2为可调元件时，被测量Rx、Lx可分别读数，电桥平衡时：

4．麦克斯韦电感比较电桥 如图所示，为恒相差电桥电路。当选择L2、R2为可调元件时，被测量Rx、Lx可分别读数。对于低Q线圈，可以在L2支路内串联一附加电阻以实现电桥平衡。电桥平衡时：

432CRRLx432R

RRRx

441CRQ

432CRRLx243C

CRRx 1．电击 电击是指电流通过人体内部，影响呼吸、心脏和神经系统，造成人体内部组织的损坏乃至死亡，即其对人体的危害是体内的、致命的。它对人体的伤害程度与通过人体的电流大小、通电时间、电流途径及电流性质有关。 2．电伤 电伤是指由于电流的热效应、化学效应或机械效应对人体所造成的危害。包括烧伤、电烙伤、皮肤金属化等。它对人体的危害一般是体表的、非致命的。

1.4 安全常识 1.4.1 接通电源前的检查 电源线不合格最容易造成触电。因此，在接通电源前，一定要认真检查，做到“四查而后插”。即一查电源线有无损坏；二查插头有无外露金属或内部松动；三查电源线插头的两极间有无短路，同外壳有无通路；四查设备所需电压值与供电电压是否相符。 检查方法是采用万用表进行测量。两芯插头的两个电极及他们之间的电阻均应为无穷大。三芯插头的外壳只能与接地极相接，其余均不通。 1.4.2 装焊操作安全规则 （1）不要惊吓正在操作的人员，不要在实验室争吵打闹。 （2）烙铁头在没有确信脱离电源时，不能用手摸。 （3）电烙铁应远离易燃品。 （4）拆焊有弹性的元件时，不要离焊点太近。并使可能弹出焊锡的方向向外。 （5）插拔电烙铁等电器的电源插头时，要手拿插头，不要抓电源线。 （6）用螺丝刀拧紧螺钉时，另一只手不要握在螺丝刀刀口方向上。 （7）用剪线钳剪断短小导线时，要让导线飞出方向朝着工作台或空地，决不可向人或设备。 （8）各种工具、设备要摆放合理、整齐，不要乱摆、乱放，以免发生事故。. （9）要注意文明实验，文明操作，不乱动仪器设备。

2.2.3 电烙铁的选用 电烙铁的选用应根据被焊物体的实际情况而定，一般重点考虑加热形式、功率大小、烙铁头形状等。 1．加热形式的选择

432R

RLLx

432R

RRRx

22R

LQ（1）内热式和外热式的选择：相同瓦数情况下，内热式电烙铁的温度比外热式电烙铁的温度高。 （2）当需要低温焊接时，应用调压器控制电烙铁的温度，电烙铁的温度与电源电压有密切的关系，实际使用中往往通过调低电源电压来降低电烙铁的温度。 （3）通过调整烙铁头的伸出长度控制温度。 （4）稳定电烙铁温度的方法主要有以下几种：加装稳压电源，防止供电网的变化；烙铁头保持一定体积、长度和形状；采用恒温电烙铁；室内温度保持恒定；避免自然风或电扇风等。 2．电烙铁功率的选择 （1）焊接小瓦数的阻容元件、晶体管、集成电路、印制电路板的焊盘或塑料导线时，宜采用30~45W的外热式或20W的内热式电烙铁。应用中选用20W内热式电烙铁最好。 （2）焊接一般结构产品的焊接点，如线环、线爪、散热片、接地焊片等时，宜采用75-100W电烙铁。 （3）对于大型焊点，如焊金属机架接片、焊片等，宜采用100-200W的电烙铁。 一、焊剂的作用及应具备的条件 焊剂即助焊剂，是焊接过程中必不可少的辅助材料之一。 1．焊剂的作用 （1）除去氧化膜：焊剂是一种化学剂，其实质是焊剂中的氯化物、酸类同氧化物发生还原反应，从而除去氧化膜。反应后的生成物变成悬浮的渣，漂浮在焊料表面，使金属与焊料之间接合良好。 （2）防止加热时氧化：液态的焊锡和加热的金属表面都易与空气中的氧接触而氧化。焊剂在熔化后，悬浮在焊料表面，形成隔离层，故防止了焊接面的氧化。 （3）减小表面张力，增加了焊锡流动性，有助于焊锡浸润。 （4）使焊点美观，合适的焊剂能够整理焊点形状，保持焊点表面光泽。 2．焊剂应具备的条件 （1）熔点低于焊料：在焊料熔化之前，焊剂就应熔化，发挥以上作用。 （2）表面张力、粘度、比重均应小于焊料：焊剂表面张力必须小于焊料，因为它要先于焊料在金属表面扩散浸润。如果浸润时粘性太大，就会阻碍扩散。如果比重大于焊料，则无法包住焊料的表面。 （3）残渣容易清除：焊剂或多或少都带有酸性，如不清除，就会腐蚀母材，同时也影响美观。 （4）不能腐蚀母材：酸性强的焊剂，不单单清除氧化层，而且还会腐蚀母材金属，成为发生二次故障的潜在原因。 （5）不会产生有毒气体和臭味：从安全卫生角度讲，应避免使用毒性强或会产生臭味的化学物质。因此，当使用氟酸、磷酸、盐酸等强酸时，必须考虑安全卫生方面的规定。 一、阻焊剂的作用 在焊接时，尤其是在浸焊和波峰焊中，为提高焊接质量，需采用耐高温的阻焊涂料，使焊料只在需要的焊点上进行焊接，而把不需要焊接的部位保护起来，起到一定的阻焊作用。这种阻焊涂料称为阻焊剂。 阻焊剂的主要功能有以下几点： （1）防止桥接、拉尖、短路以及虚焊等情况的发生，提高焊接质量，减小印制电路板的返修率。 （2）因部分印制电路板面被阻焊剂所涂覆，焊接时受到的热冲击小，降低了印制电路板的温度，使板面不易气泡、分层。同时，也起到了保护元器件和和集成电路的作用。 （3）除了焊盘外，其他部分均不上锡，节省了大量的焊料。
