电子技术基础练习题库及答案一、单选题(共70题,每题1分,共70分)1、本征半导体温度升高后,两种载流子浓度仍然相等。
A、✔B、×正确答案:A2、单相半波整流电路,负载电阻RL=750W,变压器次级电压有效值,U2=20V,则输出电压平均值U0为。
A、18VB、20VC、9V正确答案:C3、PN结两端加正向电压时,那么参加导电的是()A、少数载流子。
B、既有多数载流子又有少数载流子。
C、多数载流子。
正确答案:C4、符号IB表示三极管基极电流的()A、直流分量。
B、交流分量。
C、直流分量和交流分量之和。
正确答案:A5、在晶体三极管放大电路中,当输入电流一定时,若静态工作点设置太低,将产生()A、截止失真。
B、放大失真。
C、饱和失真。
正确答案:A6、三端集成稳压器cw7812的输出电压是()A、5VB、9VC、12V正确答案:C7、测得在放大状态的三极管的三个管角电位分别是15.5v,6v,6.7v,则该三极管类型是()A、npn型硅管。
B、npn型锗管C、PnP型锗管正确答案:A8、稳压管的稳压区是指其工作在()的区域。
A、正向导通。
B、反向击穿。
C、反向截止。
正确答案:B9、在由运放组成的电路中运放工作在非线性状态的电路是。
()A、差值放大器。
B、反相放大器。
C、电压比较器。
正确答案:C10、组合逻辑电路的输出与电路的原状态()A、无关B、有关C、不一定正确答案:B11、组合电路的特点是任意时刻的输出与电路的原状态有关。
A、×B、✔正确答案:A12、下列三种电路中,输入电阻最大的电路是()A、共集放大电路。
B、共射放大电路。
C、共基放大电路。
正确答案:A13、最常用的显示器件是()数码显示器。
A、七段B、五段C、九段正确答案:A14、逻辑代数运算于普通代数运算结果()A、相同B、不想同C、有的相同,有的不相同。
正确答案:C15、非门的逻辑功能是()A、有0出0。
全1出1。
B、有1出1。
电子技术基础与技能试题库+参考答案一、单选题(共40题,每题1分,共40分)1、数码寄存器的输入、输出方式为A、并行输入、并行输出B、串行输入、串行输出C、串行输入、并行输出D、并行输入、串行输出正确答案:A2、在相同的时钟脉冲作用下,同步计数器与异步计数器比较,前者的工作速度A、较慢B、一样C、不确定D、较快正确答案:D3、二极管正极电位为9V,负极电位为5V,则该管处于A、零偏B、正偏C、击穿D、反偏正确答案:B4、如果三极管的基极电流是40μA ,集电极电流是2mA ,则三极管的电流放大系数为A、20B、50C、200D、500正确答案:B5、逻辑电路中,低电平应A、低于B、低于C、高于D、高于正确答案:A6、在三个输入量只有1个为1或3个全为1时,输出为1,实现这一功能的组合逻辑电路是A、奇校验器B、数据比较器C、编码器D、加法器正确答案:A7、直接耦合放大电路的放大倍数越大,在输出端出现的漂移电压就越A、和放大倍数无关B、小C、大D、以上都不对正确答案:C8、半导体中导电的载流子是A、电子B、离子C、电子和空穴D、空穴正确答案:C9、描述放大器对信号电压的放大能力,通常使用的性能指标是A、功率放大倍数B、电流放大倍数C、电压放大倍数D、电流增益正确答案:C10、当七段共阳数码管当abcdefg分别为0110000,则显示为A、3B、6C、ED、b正确答案:C11、下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案:C12、用不同数制的数字来表示十进制数2007,位数最少的是A、八进制数B、十六进制数C、二进制数D、十进制数正确答案:B13、甲乙类功放电路最大理想效率为A、60%B、75%C、50%D、78.5%正确答案:D14、十进制数5转换为二进制数为A、110B、101C、011D、100正确答案:B15、把射极输出器用作多级放大器的中间级,是利用它的A、有一定的电流和功率放大能力B、输出阻抗低C、电压跟随特性好,使放大性能稳定D、输入阻抗高正确答案:C16、下列关于电容滤波电路的叙述中,正确的是A、电路的滤波,利用了电容器的B、电路的滤波,利用了电容器的C、电容器充电时,输出电压下降;D、电容量C越大,滤波效果越差。
电子技术复习题一、填空1.二极管最主要的特性是 单向导电性 。
2.当电源电压升高时,电抗原件将能量存储起来,而当电源电压降低时,又将能量释放出来,从而使输出电压比较平滑,这就是滤波3.双极性晶体管按结构可分为NPN 型和PNP 型。
4.晶体管是有三个电极的电流放大器,任选其中一个电极为公共电极时,可组成三种不同的四端网络,分别成为共基极、共发射极、共集电极。
5.构成放大电路的条件有两个:一是发射结正偏,集电结反偏;二是放大电路要有完善的直流通路和交流通路。
6、当温度升高时,会引起放大电路的静态工作点向上偏移,造成饱和失真 7、半导体的导电性能具有光敏性、热敏性和 掺杂性 特点。
8.半导体载流子的运动有扩散运动和 漂移 运动。
9.硅二极管的正向导通压降约为 0.6~0.7 V10.二极管的反向电压在一定范围时,电流基本上是 恒定(或不变) 的。
11.稳压管工作在 反向击穿 区。
12.NPN 型硅三极管的发射结电压U BE 约这 0.6~0.7 V 。
13.PNP 型锗三极管的发射结电压U BE 约为 -0.2~ -0.3 V 。
14.非线性失真包括截止失真和 饱和 失真。
15.为不产生非线性失真,放大电路的静态工作点Q 大致选在交流负载线的 中点 ,输入信号的幅值不能太大。
16.在外部因素(如温度变化、三极管老化、电源电压波动等)的影响下,会引起放大电路 静态工作点 的偏移。
17.外部因素中,对放大电路静态工作点影响最大的是 温度 变化。
18.三极管级间耦合的方式主要有:阻容耦合、变压器耦合和 直接耦合 。
19.三极管阻容耦合电路的频率特性包括幅频特性和 相频特性 。
20.三极管阻容耦合电路的 电压放大倍数 与频率的关系称为幅频特性。
21.三极管阻容耦合电路的输出电压相对于输入电压的 相位移 与频率的关系称为相频特性。
22.场效应管是一种 电压 控制的单极型半导体器件。
23.场效应管有两种类型:结型场效应管、 绝缘栅 场效应管。
电子技术基础考试题及答案一、单项选择题(本大题共15小题,每小题1分,共15分)在每小题列出的四个备选项中只有一个选项是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.下列关于电路中电压方向的描述,错误的是( )A.电压的参考方向可任意设定B.电压的实际方向就是参考方向C.电位降低的方向是电压的实际方向D.Uab表示a点与b点之间电压参考方向由a指向b2.电路如题2图所示,则以下关于电源功率的描述中,正确的是( )A.电压源吸收功率20W,电流源吸收功率40WB.电压源吸收功率20W,电流源提供功率40WC.电压源提供功率20W,电流源吸收功率40WD.电压源提供功率20W,电流源提供功率40W3.已知加在电容C=2μF两端的电压为U(t)=100cos(2022πt)(mV),则流过该电容的电流为( )A. B. C. D. 4.下列关于P型半导体中载流子的描述,正确的是( )A.仅自由电子是载流子B.仅空穴是载流子C.自由电子和空穴都是载流子D.三价杂质离子也是载流子5.以下关于差动放大电路的描述中,错误的是( )A.差动放大电路是一个对称电路B.差动放大电路的共模抑制比越大,性能越好C.差动放大电路能抑制零点漂移D.差动放大电路能抑制差模信号6.理想运算放大器的两个基本特点是( )A.虚地与虚断B.虚短与虚地C.虚短与虚断D.断路与短路7.能将矩形波转变成三角波的运算电路为( )A.比例运算电路B.微分运算电路C.积分运算电路D.加法运算电路8.在单相桥式整流电路中,输入正弦电压的有效值为U2,输出电流为IO(AV),则每个整流二极管承受最大反向电压URM和平均电流ID(AV)分别是( )A. B. C. D. 9.在单相桥式整流电路中,输入正弦电压的有效值为U2,如其中有一个整流二极管开路,则这时输出电压平均值UO(AV)为( )A.0VB.0.45U2C.0.9U2D.U210.下列逻辑式中,正确的逻辑公式是( )A. B. C. D. 11.逻辑符号如下图所示,其中表示“与非”门的是( )12.在以下输入情况中,“或非”运算的结果为逻辑1的是( )A.全部输入为0B.全部输入为1C.任一输入是0,其它输入为1D.任一输入是1,其它输入为013.逻辑电路如题13图所示,当S1=0、S0=1时,则下列选项中正确的是( )A.P0=某B.P1=某C.P2=某D.P3=某14.主从型JK触发器,当J=K=0时,则CP脉冲来到后JK触发器的次状态Qn+1为( )A.0B.1C.QnD. 15.在可编程逻辑器件中,FPGA所表示的是( )A.可编程只读存储器B.通用阵列逻辑器件C.复杂可编程逻辑器件D.现场可编程门阵列二、填空题(本大题共15小题,每小题1分,共15分)请在每小题的空格中填上正确答案。
电子技术试题及答案电子技术基础参考答案问题编号分数:一,二,三,四一、填空题(每空1分,共20分)1.电子电路中的信号可分为两类。
一种是时间和振幅连续的信号,称为模拟信号;另一种信号在时间和振幅上是离散的,称为数字信号(脉冲信号)。
2、晶体二极管具有单向导电特性。
3.半导体是一种导电性介于导体和绝缘体之间的物质。
特殊性质,如热敏感性、异质性和光敏性,可用于制造具有不同性质的各种半导体器件。
4、共集电极放大电路又称射极输出器,它的电压放大倍数接近于1,输出信号与输入信号同相,输入电阻大,输出电阻小。
5.如果在放大电路中引入电压串联负反馈,可以稳定输出电压,增加输入电阻。
6、单管共射极放大器,当工作点q选择较低时,易出现截止失真。
7、8421bcd码10000111.0011对应的十进制数为__87.3____。
8.逻辑函数通常有四种表达方式:真值表、逻辑函数表达式、逻辑电路图和卡诺图。
9、常用的集成组合逻辑电路器件有编码器、译码器、__数据选择器_、数据分配器、加法器等。
10.当变量a、B和C分别为1、0和0时,(a+B+C)AB=o。
11、ttl或非门多余输入端的处理方法是接低平,接地,与其他引脚连在一起。
12.当多个三态门的输出连接到总线时,应注意,任何时候只有一个门电路处于工作状态。
13、在组合逻辑电路中,当输入信号改变状态时,输出端可能出现虚假过渡干扰脉冲的现象称为竞争冒险。
14.应选择D/a转换器将数字信号转换为模拟信号。
15.a/D转换过程可分为四个步骤:采样、保持、量化和编码。
16.a/D转换器最重要的两个指标是分辨率和转换速度。
17、能完成两个一位二进制数相加,并考虑到低位进位的器件称为全加器。
18.根据需要将公共数据上的数字信号分配给不同电路的电路称为数据分配器19、oc门在使用时输出端应接上拉电阻和电源。
20.TTL负载水平越高,输出电流越低。
二、选择题(每选对一项得1分,共20分)1.使用电压表测量连接到电路的齐纳二极管的电压,读数仅为0.7 V,这表明齐纳二极管(b)。
电子技术基础试题及答案10套1.PN结具有单向导电特性。
2.晶体三极管的电流放大系数一般随温度的增加而增大。
3.射极输出器放在中间级可以兼用它的输入电阻大和输出电阻小的特点,起阻抗变换作用。
4.阻抗匹配是指只有当负载电阻RL和信号源的内阻rs相等时,负载获得的功率最大的现象。
5.运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。
6.功率放大器按工作点在交流负载线上的位置分类有甲类功放、乙类功放和甲乙类功放电路。
7.甲乙推挽功放电路与乙类功放电路比较,前者加了偏置电路向功放管提供少量偏流IBQ,以减少交越失真。
8.带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放大电路和调整元件四个部分组成。
9.逻辑代数的三种基本运算是逻辑乘、逻辑加和逻辑非。
10.主从触发器是一种能防止空翻现象的实用触发器。
选择题:1.若晶体二极管的正极电位是-10V,负极电位是-5V,则该晶体二极管处于正偏。
2.当晶体三极管的集电结反偏、发射结正偏时,当基极电流减小时,集电极电流减小。
3.某三级放大器中,每级电压放大倍数为Av,则总的电压放大倍数为A^3V。
4.正弦波振荡器中正反馈网络的作用是保证电路满足振幅平衡条件。
5.甲类单管功率放大电路中结构简单,但最大的缺点是有交越失真。
6.有两个2CW15稳压二极管,其中一个稳压值是8V,另一个稳压值为7.5V,若把两管的正极并接,再将负极并接,组合成一个稳压管接入电路,这时组合管的稳压值是7.5V。
7.为了减小开关时间,常在晶体管的基极回路中引入加速电容,它的主要作用是在开启时提供很大的正向基极电流,并在关闭时提供很大的反向基极电流。
9、二进制数1011的十进制表示为11.10、在逻辑电路中,与门的输出只有当所有输入都为1时才为1,否则为0.二、简答题(每题5分,共25分)1、什么是放大电路的增益?如何计算放大电路的增益?答:放大电路的增益是指输出信号与输入信号之间的比值。
电子技术基础(二)课程复习题及答案一、填空1、本征半导体中有空穴和两种载流子。
自由电子2、半导体有P型和两种类型。
N型3、PN结具有特性。
单向导电4、二极管按结构分有点接触型和接触型。
面5、差动放大电路的电路参数。
对称6、差动放大电路的目的是抑制。
共模信号7、反馈分有正反馈和反馈。
负8、功率放大器按晶体管的工作状态可分为甲类、乙类和功率放大器。
甲乙类9、复合管的类型与组成该复合管的三极管相同。
第一只10、集成功放的内部主要由前置级、中间级和组成。
功率输出级11、集成电路按功能分有数字集成电路和集成电路。
模拟12、过零电压比较器具有极高的。
电压放大倍数13、正弦波振荡器由基本放大电路、、反馈网络和稳幅电路四部分组成。
选频网络14、正弦波振荡器产生自己震荡的条件是有正反馈和。
正反馈量要足够大15、在开关稳压电源中调整管工作于状态。
开关16、逻辑代数又叫代数。
二值布尔17、基本的逻辑运算有逻辑加、逻辑乘、三种。
逻辑非18、卡诺图所有的最小项之和为。
119、数字集成器件民用品标为系列。
7420、集成逻辑门是最基本的。
数字集成器件21、反相器就是实现的器件。
逻辑非22、编码是的逆过程。
译码23、组合逻辑电路的输出状态仅取决于。
当前输入24、最基本的时序逻辑电路有集成计数器、等。
集成寄存器25、计数器按计数步长分有二进制、十进制和。
N进制26、一个触发器可以存放位二进制数。
127、多谐振荡器又称。
方波发生器28、555集成定时器基本应用有多谐振荡器、施密特触发器和。
单稳态触发器29、绝大多数的DAC、ADC均采用工艺。
CMOS30、读写存储简称。
RAM31、只读存储器简称。
ROM二、单选选择题1、在本征半导体中掺入微量的()价元素,形成N型半导体。
DA、二B、三C、四D、五2、在本征半导体中掺入微量的()价元素,形成P型半导体。
BA、二B、三C、四D、五3、在P型半导体中,电子浓度()空穴浓度。
CA、大于B、等于C、小于D、与温度有关4、在本征半导体中,电子浓度()空穴浓度。
电子技术基础试题库及参考答案试卷一一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内(本大题共13小题,总计34分)1、(本小题2分)由开关组成的逻辑电路如图所示,设开关接通为“1”,断开为“0”,电灯亮为“1”,电灯暗为“0”,则该电路为 ( )。
(a)“与”门(b)“或”门(c) “非”门2、(本小题2分)若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏,好的管子应为( )。
(a) 正、反向电阻相等(b) 正向电阻大,反向电阻小(c) 反向电阻比正向电阻大很多倍(d) 正、反向电阻都等于无穷大3、(本小题2分)运算放大器电路如图所示,RF1和RF2均为反馈电阻,其反馈极性为 ( ) 。
(a) RF1引入的为正反馈,RF2引入的为负反馈(b) RF1和RF2引入的均为负反馈(c) RF1和RF2引入的均为正反馈(d) RF1引入的为负反馈,RF2引入的为正反馈4、(本小题2分)振荡电路的幅度特性和反馈特性如图所示,通常振荡幅度应稳定在()。
(a) O 点(b) A 点(c) B 点(d) C 点5、(本小题2分)电容三点式振荡电路如图所示,其振荡频率为()。
(a)fL C C C Co ≈+121212π()(b) fLC CC Co≈+121212π()(c) fLC CC Co≈+11212()6、(本小题2分)整流电路如图所示,直流电压表V(内阻设为无穷大)的读数均为90 V,二极管承受的最高反向电压为141 V 的电路是下列图中()。
7、(本小题2分)若晶闸管的控制电流由小变大,则正向转折电压()。
(a) 由大变小 (b) 由小变大(c) 保持不变8、(本小题2分)某数/模转换器的输入为8 位二进制数字信号(D7 ~ D0),输出为 0~ 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为( )。
(a) (b) (c)9、(本小题3分)电路如图所示,已知U CC=12V,RC=3k,β=40且忽略U BE,若要使静态时U C E=9V,则R B应取()。

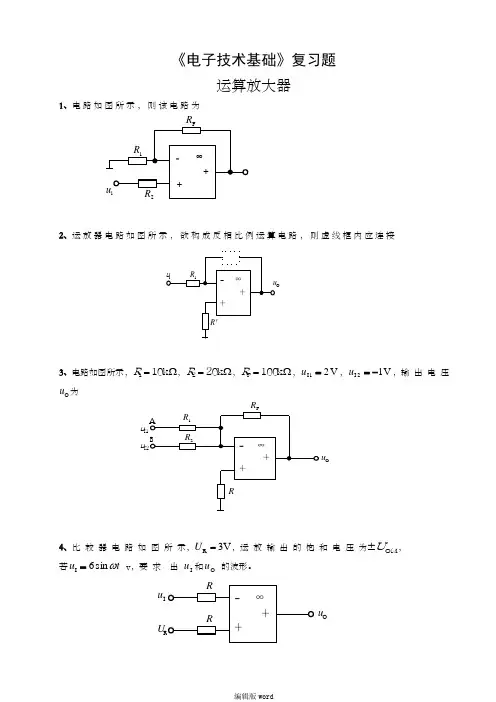

《电子技术基础》复习题运算放大器1、电路如图所示,则该电路为-∞++2、运放器电路如图所示,欲构成反相比例运算电路,则虚线框内应连接-∞+3、电路如图所示,R 110=k Ω,R 220=k Ω,R F k =100Ω,V 21I =u ,V 12I -=u ,输 出 电 压 u O 为-∞+u Ou u I14、比 较 器 电 路 如 图 所 示,U R V =3,运 放 输 出 的 饱 和 电 压 为±U OM , 若t u ωsin 6I = v ,要 求 出 I u 和O u 的波形。
-∞+u I u OU5、电路如图所示,输入信号UI =10 V,则输出电压uO=∞O6、电路如图所示U O=(设U S大于U Z)-∞+u O7、电路如图所示,已知:R1= R f,4SAUU=,2SBUU=,写出输出电压uO与uS之间的运算关系式。
∞+8、求图示电路中u o与u i的运算关系式。
9、电 路 如 图 所 示 , 稳 压 管 D Z 的 稳 定 电 压U z V =6 伏,正 向 压 降 忽 略 不 计, 输 入 电 压u t i V =6sin ω, 要 求:(1) 画 出 R R 12= 时u O 的 波 形 ; (2) 若 R R 212=,u O 波 形 将 如 何 变 化?-∞+u O10、电 路 如 图 所 示 , 稳 压 管D Z1,D Z2的 稳 定 电 压U z =6 伏 ,正 向 降 压 为 0.7 V , 当 输 入 电 压 u t i V =6sin ω,试 画 出 输 出 电 压 u O 的 波 形。
-∞+u O11、电 路 如 图 所 示, 其 稳 压 管 的 稳 定 电 压 U U Z1Z2V ==6, 正 向 压 降 忽 略 不 计, 输入 电 压u t I V =5sin ω, 参 考 电 压 U R V =1, 试 画 出 输 出 电 压 u O 的 波 形。
B电子技术基础考试试题及参考答案试题一、填空题 (每空 1 分,共 30 分)1. 硅二极管的死区电压为 V ,锗二极管的死区电压为V 。
2. 常用的滤波电路主要有 、 和 三种。
3. 晶体三极管的三个极限参数为 、 和 。
4.差模信号是指两输入端所施加的是对地大小 ,相位 的信号电压。
5. 互补对称推挽功率放大电路可分成两类:第一类是单电源供电的,称为 电路,并有 通过负载输出;第二类是双电源供电的,称为 电路,输出直接连接负载,而不 需 要 。
6.功率放大器主要用作 ,以供给负载 。
7. 集成稳压电源 W7905 的输出电压为 伏。
8. 异或门的逻辑功能是:当两个输入端一个为 0,另一个为 1 时,输出为 ;而两个输入端均为 0 或均为 1 时,输出为 。
9.(1111)2+(1001) 2=( ) 2 (35)10=( ) 2(1010) 2–(111)2=( ) 2 (11010)2=( ) 10(1110)2×(101) 2=( ) 2 10. 逻辑函数可以用 、 、 等形式来表示。
11. 组合逻辑电路包括 、 、 和加法器等。
二、判断题(下列各题中你认为正确的,请在题干后的括号内打“√”,错误的打“× 。
全打“√”或全打“×”不给分。
每小题 1 分,共 10 分) ” 1. 放大器采用分压式偏置电路,主要目的是为了提高输入电阻。
( ) 2. 小信号交流放大器造成截止失直的原因是工作点选得太高,可以增大 RI 减小, 从而使工作点下降到所需要的位置。
( )3. 对共集电极电路而言,输出信号和输入信号同相。
( )4. 交流放大器也存在零点漂移,但它被限制在本级内部。
( )5. 同相运算放大器是一种电压串联负反馈放大器。
( )6. 只要有正反馈,电路就一定能产生正弦波振荡。
( )7. 多级放大器采用正反馈来提高电压放大倍数。
( )8. TTL 集成电路的电源电压一般为 12 伏。
一、填空题1、右图中二极管为理想器件,V1工作在_导通__ 状态;V2工作在__截止___状态。
2、差分放大器对差模信号有较强的放大能力,对共模信号有较强的__抑制__能力。
3、三级管工作在放大区时,发射结__正向__偏置,集电结__反向__偏置,工作在饱和区时,发射结__正向_偏置,集电结_正向__偏置。
4、根据反应的分类方式,负反应电路有4种组合形式,即_串联负反应、_并联负反应__、_电流负反应_、电压负反应。
5、理想集成运算放大器有两个重要特性对分析线性运用电路非常有用,他们分别是虚短、虚断。
6、逻辑函数的表示形式有四种:逻辑函数式、______真值表____、卡诺图和逻辑图。
7、将十六进制〔0BF〕转换成十进制= __191________。
8、计数器、存放器、编码器、译码器中,属于组合逻辑电路的是___译码器编码器___,属于时序逻辑电路的是_____计数器、存放器_________ 。
9、共阳接法的发光二极管数码显示器,应采用___低_______电平驱动的七段显示译码器。
1、数字信号只有 0 和 1 两种取值。
2、十进制123的二进制数是 1111011 ;八进制数是 173 ;十六进制数是7B 。
3、一位十进制计数器至少需要 4 个触发器。
4、有一A/D转换器,其输入和输出有理想的线性关系。
当分别输入0V和5V电压时,输出的数字量为00H和FFH,可求得当输入2V电压时,电路输出的数字量为:66H 。
5、设ROM容量为256字×8位,那么它应设置地址线 8 条,输出线 8 条。
6、用256字×4位RAM,扩展容量为1024字×8位RAM,那么需要 8 片1、在常温下,锗二极管的门槛电压约为 0.1 V,导通后在较大电流下的正向压降约为 0.2 V。
2、三极管须使发射结正向偏置,集电结反向偏置才能工作在放大区。
3、一般直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个局部组成。
电子技术基础复习题及答案一、选择题1.下列哪种元件被广泛应用于逻辑门电路中?A. 电阻B. 电容C. 晶体管D. 电感答案:C2.以下哪个元件可以将交流电转换成直流电?A. 电容B. 反向阻止二极管C. 普通二极管D. NPN 晶体管答案:B3.下列哪个元件的阻值可以随输入信号的变化而变化?A. 可调电阻器B. 电阻C. 电感D. 电容答案:A4.以下哪个元件用于在电路中存储数据?A. 电阻B. 电容C. 晶体管D. 二极管答案:B5.下列哪个元件用于限制电路中的电流?A. 电阻B. 电容C. 晶体管D. 电感答案:A二、填空题6.一个电路中,有一个电源和两个电阻分别为10 Ω 和20 Ω,求电路总电阻。
答案:30 Ω7.以下哪个定律用于计算电路中的电压?答案:欧姆定律8.以下哪个定律用于计算电路中的电流?答案:基尔霍夫定律9.在直流电路中,电容器的电压和电流的关系为I = C dU/dt。
答案:I = C dU/dt三、简答题10.什么是 P 型半导体和 N 型半导体?答:P 型半导体是通过在硅片中添加杂质元素,如硼 (B) 等,使得硅片中存在过多的空穴来形成的。
N 型半导体则是加入不同的杂质,如砷 (As) 等,以形成过量的自由电子。
11.什么是逻辑门?答:逻辑门是指用于数字电路中的基本电路元件,以处理输入信号以产生输出信号的设备。
常见的逻辑门有与门、或门、非门、异或门等。
四、编程题12.写一个 Python 函数,以计算并返回一个电路总电阻。
该函数应该接受一个包含所有电阻值的列表参数。
def calculate_total_resistance(resistances):total =0for resistance in resistances:total += resistancereturn total本文涵盖了电子技术基础中的多个主题,包括逻辑门、半导体、电路中的电压和电流以及电容器和电阻的定律。
理论测验一、单项选择题:1.不属于对助焊剂的要求的是 CA、常温下必须稳定,熔点应低于焊料B、在焊接过程中具有较高的活化性,较低的表面张力,粘度和比重应小于焊料C、绝缘差、无腐蚀性、残留物无副作用,焊接后的残留物难清洗D、不产生有刺激性的气味和有害气体,熔化时不产生飞溅或飞沫2.松香酒精溶液的松香和酒精的比例为 BA、1:3B、3:1C、任何比例均可3.烙铁头按照材料分为合金头和纯铜头,使用寿命长的烙铁头是 AA、合金头B、纯铜头4.焊接一般电容器时,应选用的电烙铁是 AA、 20W内热式B、35W内热式C、60W外热式D、100W外热式5.150W外热式电烙铁采用的握法是 BA、正握法B、反握法C、握笔法6.印刷电路板的装焊顺序正确的是 CA、二极管、三极管、电阻器、电容器、集成电路、大功率管,其它元器件是先小后大;B、电阻器、电容器、二极管、三极管、集成电路、大功率管,其它元器件是先大后小;C、电阻器、电容器、二极管、三极管、集成电路、大功率管,其它元器件是先小后大;D、电阻器、二极管、三极管、电容器、集成电路、大功率管,其它元器件是先大后小; 7.在更换元器件时就需要拆焊,属于拆焊用的工具的是 AA、电烙铁、铜纺织线、镊子B、电烙铁、铜纺织线、螺丝刀C、电烙铁、镊子、螺丝刀D、铜纺织线、镊子、螺丝刀二、多项选择题1.焊点出现弯曲的尖角是由于 ABA、焊接时间过长,烙铁撤离方向不当B、焊剂太多,烙铁撤离方向不当C、电烙铁功率太大造成的D、电烙铁功率太小造成的2.焊接一只低频小功率三极管应选用的电烙铁是 AA、20W内热式B、35W内热式C、50W外热式D、75W外热式3.75W外热式电烙铁 BA、一般做成直头,使用时采用握笔法B、一般做成弯头,使用时采用正握法C、一般做成弯头,使用时采用反握法D、一般做成直头,使用时采用正握法4.下列电烙铁适合用反握法的是 DA、20WB、35WC、60WD、150W5.20W内热式电烙铁主要用于焊接 DA、8W以上电阻B、大电解电容器C、集成电路D、以上答案都不对6.焊点表面粗糙不光滑 BA、电烙铁功率太大或焊接时间过长B、电烙铁功率太小或焊丝撤离过早C、焊剂太多造成的D、焊剂太少造成的7.电烙铁“烧死”是指 CA、烙铁头不再发热B、烙铁头粘锡量很多,温度很高C、烙铁头氧化发黑,烙铁不再粘锡D、烙铁头内电热丝烧断,不再发热8.一般电烙铁有三个接线柱,其中一个是接金属外壳的,接线时应 BA、用三芯线将外壳保护接地B、用三芯线将外壳保护接零C、用两芯线即可,接金属外壳的接线柱可空着9.所谓夹生焊是指 CA、焊料与被焊物的表面没有相互扩散形成金属化合物B、焊料依附在被物的表面上,焊剂用量太少C、焊件表面晶粒粗糙,锡未被充分熔化;三、判断题1.在检测电阻的时候,手指可以同时接触被测电阻的两个引线,人体电阻的接入不会影响测量的准确性; ×2.在应用SMT的电子产品中分为两种安装方式:完全表面安装和混合安装; √3.笔握法适用于小功率的电烙铁焊接印制板上的元器件; √4.焊接时每个焊点一次焊接的时间应该是3~5秒; ×四、简答题:1.在焊接过程中,助焊剂的作用是什么答:1除去氧化物;为了使焊料与工件表面的原子能充分接近,必须将妨碍两金属原子接近的氧化物和污染物去除,助焊剂正具有溶解这些氧化物、氢氧化物或使其剥离的功能;2防止工件和焊料加热时氧化;焊接时,助焊剂先于焊料之前熔化,在焊料和工件的表面形成一层薄膜,使之与外界空气隔绝,起到在加热过程中防止工件氧化的作用; 3降低焊料表面的张力;使用助焊剂可以减小熔化后焊料的表面张力,增加其流动性,有利于浸润;2.怎样做可以避免烙铁头烧死,烙铁不再粘锡答:烙铁头不粘锡主要是其温度过高,表面氧化所致,首先要在烙铁加热后在松香里反复摩擦去掉氧化皮,再沾上焊锡就可以了;3.电烙铁的握法有哪几种正握法主要适用于什么场合答:电烙铁的握法有正握、反握和笔握;正握法适于中等功率烙铁或带弯头电烙铁的操作;4.电子产品组装时,元件安装有哪些标准答:1元件器的标志方向应按照图纸规定的要求,安装后能看清元件上的标志;若装配图上没有指明方向,则应使标记向外易于辨认,并按从左到右、从下到上的顺序读出;2元器件的极性不得装错,安装前应套上相应的套管;3安装高度应符合规定要求,同一规格的元器件应尽量安装在同一高度上;4安装顺序一般为先低后高,先轻后重,先易后难、先一般元器件后特殊元器件;5元器件在印制电路板上的分布应尽量均匀、疏密一致,排列整齐美观;不允许斜排、立体交叉和重叠排列;6元器件外壳和引线不得相碰,要保证1mm左右的安全间隙,无法避免时,应套绝缘套管;7元器件的引线直径与印制电路板焊盘孔径应有~0.4mm的合理间隙;8MOS集成电路的安装应在等电位工作台上进行,以免产生静电损坏器件,发热元件不允许贴板安装,较大的元器件的安装应采取绑扎、粘固等措施;5.电子产品装配工艺文件包括哪几部分答:、由四个部分组成:企业区分代号、该工艺文件的编制对象设计文件的十进分类编号、工艺文件简号以及区分号;理论测验一、判断题:1. 逻辑变量的取值,1比0大; ×2. 因为逻辑表达式A+B+AB=A+B成立,所以AB=0成立; ×3.在时间和幅度上都断续变化的信号是数字信号,语音信号不是数字信号; ×4.组合逻辑电路的特点是具有记忆功能×5.只用与非门不能实现Y=A B+BC; × 6译码显示器既要完成译码功能,还有将译码后的结果或数据显示出来; √7.优先编码器对同时输入的信号中只对优先级别最高的一个信号编码; √8.半导体数码管采用共阴极方式时,译码器输出低电平驱动相应的二极管发光; ×9.同或门的逻辑功能是“相同出0,相异出1”; ×10.译码器的功能是将二进制数码还原成给定的信息; √二、填空题1.有一数码,作为自然二进制数时,它相当于十进制数 147 ;2.优先编码器允许同时输入两个以上的编码信号,但工作时只对优先级别高的输入信号进行编码,其余的输入信号可看成无效信号 ;3.客观事物的最基本的逻辑关系有_与逻辑、_或逻辑和_非_逻辑三种;个“1”连续进行非运算,其结果是 0 ;与非门多余的输入端应接高电平 ;6.同或门和异或门的关系可以用非逻辑关系表示;7.对TTL与非门闲置端不用的处理方法是悬空 ;8.组合逻辑电路的设计步骤是根据实际要求的逻辑关系建立真值表、由真值表写出逻辑表达式、化简逻辑表达式、画逻辑电路图 ;9.译码显示器是先将输入的二进制码译码成十进制数的信号,再利用译码输出驱动显示数字;三、选择题:1.十进制整数转换成二进制整数一般采用 B 方法;A. 除2取整法B. 除2取余法C. 乘2取整法D. 除10取余法2.当A = B = 0时,能实现Y = 1的逻辑运算是 C ;A.Y = AB B.Y = A+B C.Y A B=+=+D.Y A B 3.二进制的减法运算法则是 D ;A.逢二进一B.逢十进一C.借一作十D.借一作二4.MOS或门的多余输入端应 C ;A.悬空B.接高电平C.接低电平D.高低电平均可5.组合逻辑电路应该由哪种器件构成 C ;A.触发器B.计数器C.门电路D.振荡器6.三位二进制编码器输出与输入端的数量分别为 B ;A.3个和2个B.3个和8个C.8个和3个D.2个和3个7.七段显示译码器,当译码器七个输出端状态为abcdefg = 0110011时,高电平有效,输入一定为 C ;A.0011 B.0110 C.0100 D.0101 8.下列门电路,不属于基本门电路 D ;A.与门B.或门C.非门D.与非门9.组合逻辑电路的特点有 A ;A.电路某时刻的输出只决定于该时刻的输入B.含有记忆元件C.输出、输入间有反馈通路D.电路输出与以前状态有关10.TTL逻辑电路是以 A 为基础的集成电路;A.三极管B.二极管C.场效应管D.不能确定四、问答题:1. 十进制转换成二进制的具体转换方法是什么答:十进制数的整数部分采用“除2取余法”;小数部分采用“乘2取整法”;2. 分别描述异或门和同或门的逻辑功能,并说明他们之间的关系;答:异或门的逻辑功能是:同为0,异为1;同或门的逻辑功能是:同为1,异为0;异或逻辑和同或逻辑之间是非逻辑关系;3.简述图7-4中与发光二极管串联电阻的作用,如果将电阻值更换为100kΩ,则发光二极管还能正常发光吗为什么答:电路中与发光二极管串联的的电阻起到分压作用;如果将阻值更换为100kΩ,会导致电流过小,使二极管不能正常发光;4.译码的含义是什么为什么说译码是编码的逆过程译码器和编码器在电路组成上有什么不同答:译码的含义是把某种输入代码翻译成一个相应的信号输出;由于编码是将各种输入信息编成二进制代码输出,所以说译码是编码的逆过程;编码器电路有n2个输入端,则有n个输出端;而译码器电路有n个输入端,则有n2个输出端;理论测验一、判断题:1.脉冲技术现在已经广泛应用于电子计算机、自动控制、遥控遥测、电视、雷达和广播通讯等许多领域; √2.正弦波属于脉冲波的特殊形式; ×3.矩形波是脉冲波的常用波形之一,理想的矩形波都有一个上升边沿和下降边沿,中间为平顶部分; √电路中电容器的充电速度与R和C的大小有关,放电的速度取决于时间常数√积分电路的工作特点是对脉冲信号起到“突出恒定量,压低变化量”的作用;√微分电路的工作特点是对脉冲信号起到“突出变化量,压低恒定量”; √7.多谐振荡器是一种能自动反复输出矩形脉冲的自激振荡电路,并且含有丰富的多次谐波; √8.施密特触发器广泛用于将连续变化的波形,如三角波、正弦波等变换成矩形波;√9.A/D转换器是用来通过一定的电路将模拟量转变为数字量;模拟量可以是电压、电流等电信号,也可以是压力、温度、湿度、位移、声音等非电信号; √10. 数/模转换器DAC的主要性能参数是分辨率、线性误差、建立时间、温度灵敏度和输出电平; √二、填空题1.电阻R和电容C构成的简单电路叫RC电路,常用于脉冲波形变换的电路是RC微分电路和 RC积分电路;2. 微分电路是脉冲电路中常用的一种波形变换电路,能把矩形脉冲波变换成一对正、负极性的尖峰脉冲波;3. 积分电路也是脉冲电路中常用的一种波形变换电路,能把矩形脉冲波变换成三角波,也叫锯齿波;4.触发器的两种输出状态是高电平或低电平,如果其中一个是稳定状态而另一个是暂稳状态,这种触发器称为单稳态触发器 ;5.常用的集成施密特触发器有两种类型,一种是 TTL 施密特触发器,另一种是CMOS 施密特触发器;6. 单稳态触发器不仅能用于延时电路,而且可以把不规则的波形变换成幅度和宽度都相等的脉冲形;7 多谐振荡器工作时,不需要外加触发信号,电路的输出状态会在高低电平两种状态间反复不停地翻转,没有稳定的状态,所以又称无稳态电路;;三、选择题:1.脉冲数字系统中,经常要处理脉冲的产生、延时、整形等问题,而实现这些功能的电路有 ABC ;A、多谐振荡器B、单稳态触发器C、施密特触发器D、正弦波发生器2.下列集成电路中属于单稳态触发器的是 ABC ;A、CT74121B、CT74LS123C、CT74122D、NE5553. 下列集成电路属于CMOS型施密特触发器组件的是 AD ;A、CC40106B、CT74LS132C、CT7414D、CC40934.把经过计算机分析处理的数字信号转换成模拟信号,去控制执行机构的器件,称为数模转换器,即 B 转换器;A、A/DB、D/AC、TTLD、CMOS5.A/D转换后,输出的数字信号可以有ABCD 等;A、8位B、10位C、12位D、16位6.555定时器是一种数字与模拟混合型的中规模集成电路,应用广泛;外加电阻、电容等元件可以构成ABC等典型电路;A、多谐振荡器B、单稳电路C、施密特触发器D、稳压器四、问答题:1.什么是脉冲信号矩形波的主要参数是什么答:脉冲指含有瞬间突然变化、作用时间极短的电压或电流称为脉冲信号;矩形波的主要参数如下: 1 脉冲幅度Vm 2 上升时间tr 3 下降时间tf 4 脉冲宽度tp 5 脉冲周期T;2. 简述555定时器引脚功能答:1 8脚是集成电路工作电压输入端,电压为5~18V;2 1脚为地;32脚为触发输入端;43脚为输出端;5 6脚为阈值端;64脚是复位端;75脚是控制端;87脚称放电端;3. 555定时器可以构成的常见电路是那三种,各有什么特点答:555定时器可以构成的常见电路有单稳态触发器、多谐振荡器和施密特触发器;多谐振荡器的特点:无外输入信号、外围有RC元件、且6、2端短接在一起;单稳态触发器的特点:有一外输入信号、外围有RC元件、6、2端分开且分别与它们连接;施密特触发器的特点:外围没有RC元件、6、2短接、并引入外输入信号;4. A/D和D/A转换各是什么意思答: A/D转换是指将模拟量转变为数字量;D/A转换是指将数字量转换成模拟量;理论测验一、判断题:1.触发器属于组合逻辑电路;×2.触发器具有两个状态,一个是现态,另一个是次;×3.时钟脉冲的作用是使触发器翻转;×4.主从JQ触发器和边沿JK触发器的逻辑功能相同;×5.基本RS触发器可以由两个或非门交叉耦合构成;√6. 即使电源关闭,移位寄存器中的内容也可以保持下去;√7. 所有的触发器都能用来构成计数器和移位寄存器;×8.移位寄存器74LS194可串行输入并行输出,但不能串行输入串行输出;×9. 同步计数器的计数速度比异步计数器快;√10.移位寄存器只能串行输入;×二、填空题1. 基本RS触发器,当、都接高电平时,该触发器具有_ 保持功能;2.同步RS触发器状态的改变与同步信号CP 同步;3.时序电路通常包组合电路和存储电路两个组成部分;4.主从触发器是一种能防止空翻的触发器;触发器是在JK触发器基础上,增加一个与非门,把J和K两个输入端合为一个输入端D 组成的;6.仅具有“置0”、“置1”功能的触发器叫 T触发器 ;7.时序电路的次态输出不仅与即时输入有关,而且还与现态有关;8.在一个CP脉冲作用期间,触发器状态产生二次或多次翻转称__空翻_现象;9.JK触发器的逻辑功能为_置0 、_置1_、_翻转_和_保持_;10.将JK触发器的两个输入端接在一起,就构成了__D__触发器,其逻辑功能为__置0__和_置1_;三、选择题:1. R-S型触发器不具有 B 功能;A. 保持B. 翻转C. 置1D. 置02. 触发器的空翻现象是指 CA.一个时钟脉冲期间,触发器没有翻转;B.一个时钟脉冲期间,触发器只翻转一次C.一个时钟脉冲期间,触发器发生多次翻转D.每来2个时钟脉冲,触发器才翻转一次3. 下列触发器中不能用于移位寄存器的是 C ;触发器触发器 C.基本RS触发 D.负边沿触发D触发器4.触发器是一种 B ;A、单稳态电路B、双稳态电路C、无稳态电路5.下面4种触发器中,抗干扰能力最强的是 CA.同步D触发器B.主从JK触发器C.边沿D触发器D.同步RS触发器6. 对于JK触发器,若希望其状态由0转变为1,则所加激励信号是 D=0X =X0 =X1 =1X7.仅具有保持和翻转功能的触发器是 DA.JK触发器 B;RS触发器 C;D触发器 D;T触发器8.对于JK触发器,输入J=0,K=1,CP时钟脉冲作用后,触发器的Q n+1应为AA.0 B.1 C.可能为0,也可能为1 D. 与Q n 有关四、问答题:1.怎样实现普通机械式开关的防抖功能答:用两个按键S1、S2、CD4011等构成了一个无抖动开关;电路如图所示;用集成块CD4011内部的两个与非门连接成一个基本RS触发器,当按钮开关S3、S2闭合时可使RS触发器复位端R和置位端S的电平变为0,断开时可使R、S的电平变为1;通过S3、S2可给RS触发器设置输入状态,从而决定输出状态;当S3闭合、S2断开时,R=0,S=1,触发器的输出端Q=0,LED2不会点亮,当S3断开、S2闭合时,R=1,S=0,触发器的输出端Q=1,LED2点亮;当S3、S2都断开时,R=S=1,触发器的输出端Q保持原来的状态即R=S=1之前的那个状态,输出端Q的电平变化,相当于开关的闭合和断开;这种闭合与断开是无抖动的可用示波器在测试点P3观察Q端的电平变化,是矩形波;2.怎样由JK触发器构成D触发器答:在JK触发器的基础上,增加一个与非门把J、K两个输入端合为一个输入端D,CP为时钟脉冲输入端;这样,就把JK触发器转换成了D触发器;3.什么是触发器的空翻现象答:在一个时钟脉冲周期中,触发器发生多次翻转的现象叫做空翻;4.查阅资料,画出用D触发器构成一个4位右移寄存器的原理图,并说明工作过程;答:用D触发器构成的四位移位寄存器,当CP上升沿同时作用于所有触发器时,触发器输入端的状态都为现态;于是,CP上升沿到达之后,各触发器按状态函数进行状态转换;输人代码DI存人触发器F0,Q1按Q0原来状态翻转,Q2按Q1原来状态翻转、Q3按Q2原来状态翻转;总的看来,移位寄存器中的代码依次右移了一位;可见,经过4个CP信号后,串行输入的四位代码全部移入了移位寄存器,并在四个输出端得到并行输出代码;利用移位寄存器可实现代码的串行—并行转换;若再加4个CP信号,寄存器中的四位代码还可以从串行端依次输出;。
电子技术基础试题及答案第一部分:选择题1. 关于电子元器件的描述,以下哪个是正确的?A. 电容器是一种用于储存电能的元器件。
B. 电感是一种用于放大电信号的元器件。
C. 二极管是一种只允许电流单向通过的元器件。
D. 三极管是一种只允许电流双向通过的元器件。
答案:C2. 下列哪个元器件可以实现电流放大功能?A. 二极管B. 电容器C. 电感D. 可变电阻答案:D3. 以下哪个单位用于表示电压?A. 安培B. 瓦特C. 伏特D. 欧姆答案:C4. 下列哪个元器件可以实现电流的控制?A. 二极管B. 三极管C. 电容器D. 电阻答案:B5. 下列哪个元器件可以将交流电转换为直流电?A. 二极管B. 三极管C. 变压器D. 可变电阻答案:A第二部分:填空题1. 控制电流的元器件是________。
答案:晶体管2. 电容器的单位是________。
答案:法拉3. 电路中电流的取向是从______极流向______极。
答案:正,负4. 二极管的一端为________极,另一端为________极。
答案:正,负5. 电阻的单位是________。
答案:欧姆第三部分:解答题1. 简述电流、电压和电阻的关系。
答案:根据欧姆定律,电流等于电压与电阻的比值。
即I = U/R,其中I表示电流,U表示电压,R表示电阻。
2. 请说明什么是直流电和交流电,并提供各自的应用场景。
答案:直流电是电流方向始终不变的电流形式,如电池输出的电流。
交流电是电流方向周期性改变的电流形式,如家庭用电。
直流电在电子设备中常用于供电,如计算机、手机等;交流电在家庭中用于照明、家电使用等。
3. 请简述二极管的工作原理及其应用领域。
答案:二极管是一种具有单向导电特性的元器件。
当二极管正向偏置时,电流能够流动;当反向偏置时,电流无法通过。
其工作原理是利用P型半导体和N型半导体形成的PN结,当正向电压大于二极管的压降时,电流才能够通过。
二极管的应用领域非常广泛,包括通信、电源、光电、调制解调等领域。
《电子复习题》(模拟和数字)一、填空题:1、半导体中载流子的运动方式有扩散和漂移两种方式。
2、N型半导体中的多数载流子是电子,P型半导体中空穴是多数载流子。
3、PN结反向偏置时,P区电位小于N区电位。
4、PN结具有单向导电特性。
5、半导体中载流子的运动方式有扩散和漂移两种运动。
6、PN结在外加正向电压下,所呈现的正向电阻较小;流过PN结的电流较大。
7、如果PN结要加上正向电压,那么P区应该接电源正极;N区应该接电源负极。
8、三极管具有两个PN结:(1)发射结,(2)集电结;还有三个区:(1)发射区,(2)基区,(3)集电区。
9、放大电路的基本性能是具有对电信号进行放大能力。
.10、二极管的主要特性是具有单向导电性。
11、锗二极管的死区电压是0.2 V,硅二极管的死区电压是0.5 V。
锗二极管导通时的电压降是0.3 V,硅二极管导通压降是0.7 V。
12、半波整流与桥式整流相比,输出电压脉动成分较小的是桥式整流电路。
13、放大电路的静态工作点偏高时,输出波形会出现饱和失真;静态工作点偏低可能会出现截止失真。
14、晶体管输出特性曲线可分为放大区、饱和、截止三个区。
15、三极管工作在饱和状态时,其发射结处于正向偏置状态;集电结处于正向偏置状态。
16、共发射极放大电路的输入电压与输出电压相位相反,共集电极放大电路的输入电压与输出电压相位相同。
17、多级放大器的电压放大倍数为各级电压放大倍数之积。
18、三极管工作在放大区时,其发射结正向偏置,集电结反向偏置。
19、场效应晶体管是一种电压控制器件,他是利用输入电压产生的电场效应来控制输出电流。
20反馈放大电路由基本放大电路和反馈网络两部分电路组成。
21、为了稳定静态工作点,应引入直流负反馈;为了扩展频带,减小非线性失真,应引入交流负反馈。
22、为了提高输入电阻,稳定输出电压,应引入电压串联负反馈;为了提高输入电阻,并有稳定的输出电流,应引入电流串联负反馈;23、为了减小输入电阻,提高输出电阻,应引入 电流并联 负反馈;为了减小输入电阻,减小输出电阻,应引入 电压并联 负反馈。
电子技术基础与技能试题库与答案一、单选题(共40题,每题1分,共40分)1、十进制数19与二进制数1111比较大小的结果是A、二进制数1111大B、无法比较C、十进制数19大D、一样大正确答案:C2、下列触发器中,没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案:C3、在主从RS触发器中,当CP=1时A、主、从触发器均被打开B、主、从触发器均被封锁C、从触发器被封锁D、主触发器被封锁正确答案:C4、OTL电路中,输出电容起到了双电源电路中的( )作用。
A、正电源B、输入信号C、负电源D、消除高次谐波正确答案:C5、描述放大器对信号电压的放大能力,通常使用的性能指标是A、电压放大倍数B、电流放大倍数C、功率放大倍数D、电流增益正确答案:A6、在整流电路中将高压转变成低压的元器件是A、电容B、电感C、二极管D、变压器正确答案:D7、移位寄存器可能是A、双向移位寄存器B、右移寄存器C、左移寄存器D、都可能正确答案:D8、下列所述中,属于串联型稳压电路的特点的是A、调试方便B、输出电压稳定度高且可调节C、输出电压不可调D、输出电流小正确答案:B9、常用的74×× 系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案:A10、若输入信号有8个,则经过3位二进制编码器编码之后,输出信号位数为A、6B、8C、4D、3正确答案:D11、最能直观反映逻辑函数的值与输入变量取值之间的关系的是A、逻辑函数表达式B、真值表C、逻辑电路图D、波形图正确答案:B12、十进制数码4用8421BCD码表示为A、0100B、0011C、0011D、1111正确答案:A13、下列关于电容滤波电路的叙述中,正确的是A、电路的滤波,利用了电容器的B、电路的滤波,利用了电容器的C、电容器充电时,输出电压下降;D、电容量C越大,滤波效果越差。
正确答案:B14、CP有效时,若JK触发器状态由0翻转为1,则此时JK输入端必定有A、J=0B、J=1C、K=0D、K=1正确答案:B15、下列关于低频功率放大器的各种叙述中,错误的是A、甲类功放电路只需一只功放管B、功率放大器不允许有信号失真C、乙类功放电路的最高效率可达78.5%D、音响设备中肯定有功放电路正确答案:B16、把射极输出器用作多级放大器的最后一级,是利用它的A、电压放大倍数略小于1,电压跟随特性好B、输入电阻高C、输出电阻低D、有一定的电流和功率放大能力正确答案:C17、下列命题正确的是A、若AB=AC,则B=CB、若A+B=A+C,则B=CC、若A+B=A+C,AB=AC,则B=CD、若A=B,则1+AB=A正确答案:C18、逻辑电路中,低电平应A、低于B、高于C、低于D、高于正确答案:A19、在通常情况下,要改变串联型稳压电源的输出电压大小,可以通过调A、比较放大器的放大倍数B、取样电路中的电位器C、基准电路的稳压值D、调整管的放大倍数正确答案:B20、主从JK触发器中,当JK取不同值时,则Q等于A、1B、JC、0D、K正确答案:B21、D触发器当D=1时,实现的逻辑功能是A、置0B、置1C、保持D、翻转正确答案:B22、下列叙述中正确的是A、十进制数11用8421BCD码表示为1001B、8421BCD码0001表示的十进制数为2C、8421BCD码0111比十进制数5大D、8421BCD码0011比二进制数10小正确答案:C23、放大器的通频带指的是A、频率响应曲线B、下限频率以上的频率范围C、放大器上限频率和下限频率之间的频率范围D、以上均不正确正确答案:C24、开关稳压电源按不同的控制方式可分为A、调频型和调幅型B、调宽型和调频型C、自激式和他激式D、串联型和并联型正确答案:B25、钟控同步RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案:C26、乙类推挽功放电路与甲类功放电路相比主要优点是A、输出功率大B、不用输出变压器C、无交越失真D、效率高正确答案:D27、甲乙类功放电路最大理想效率为A、50%B、78.5%C、75%D、60%正确答案:B28、有二进制异步计数器从0计到十进制数100,至少需要的触发器的个数为A、8个B、7个C、6个D、5个正确答案:B29、理想运放电路接成反相器,其输入电压为4V,则输出电压约为A、-2VB、-4VC、4VD、2V正确答案:B30、在串联型稳压电路中,取样电路电阻器的温度系数越小,其输出电压受温度的影响A、越小B、与温度系数无关C、越大D、成正比增大正确答案:A31、若逻辑函数L=(A+BCD )AB,则L可简化为A、L=AB、L=BCDC、L=ABD、L=A+BCD正确答案:C32、功率放大电路的输出是指A、负载上的直流功率B、直流信号和交流信号叠加的功率C、电源共给的功率D、负载上的交流功率正确答案:D33、JK触发器,若J=K=0,则可实现的逻辑功能是A、置1B、置0C、保持D、翻转正确答案:C34、主从RS触发器状态的翻转发生在CP脉冲的A、上升沿B、下降沿C、CP=1期间D、=正确答案:B35、当七段共阳数码管当abcdefg分别为0110000,则显示为A、3B、EC、bD、6正确答案:B36、二进制数11转换为十进制数为A、4B、3C、1D、2正确答案:B37、下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路正常工作时能驱动同类门的数目C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路的输出电压正确答案:B38、十进制数5转换为二进制数为A、101B、110C、100D、011正确答案:A39、以下关于理想集成运放的各种表述中,错误的是A、线性应用时,有“虚断”概念B、开环共模电压放大倍数无穷大C、共模抑制比无穷大D、线性应用时,有“虚短”概念正确答案:B40、用二进制异步计数器从0计到十进制数100,至少需要的触发器个数为A、5B、6C、8D、7正确答案:D二、多选题(共10题,每题1分,共10分)1、下列运放中,输出电压与输入电压同相的是A、同相输入加法器B、倒相放大器C、电压跟随器D、反相输入加法器正确答案:AC2、下列关于真值表描述中正确的有A、真值表是列出了部分输入值组合及其对应输出值的表格B、真值表包括了全部可能的输入值组合及其对应的输出值C、真值表中的数值“0”和“1”表示实际大小D、真值表是一种表明逻辑门电路输入状态和输出状态对应关系的表格正确答案:BD3、三端固定式集成稳压器,它们都有三个管脚,分别是A、输入端B、接地端C、输出端D、公共端正确答案:ACD4、在谐振功率放大器中,LC谐振回路起到的作用是A、提高功率放大倍数B、增宽同频带C、阻抗匹配D、选频滤波正确答案:CD5、要使74LS161的输出状态保持不变,需要满足的条件是A、CLR=1B、LD=1C、ET=0D、ET?EP=0正确答案:ABD6、带有放大环节的稳压电路一般其组成部分有A、采样电路B、调整元件C、比较放大电路D、基准电路正确答案:ABCD7、常用的LED数码有A、共阴接法B、共阳接法C、单相接法D、双向接法正确答案:AB8、表示门电路的逻辑功能的方法有A、逻辑图B、真值表C、逻辑函数表达式D、波形图正确答案:ABCD9、阻容耦合放大器通频带中,低频端放大倍数下降的原因有A、结电容的存在B、β值随频率上升而减小C、耦合电容的存在D、射极旁路电容的存在正确答案:CD10、中等职业学校规定机电专业的学生至少取得车工( )、钳工( )、电工( )中级技能证书中的任意两种,才允许毕业,下面各选项几个同学获得的证书代码,则能毕业的有A、AB、ABC、ACD、ABC正确答案:BCD三、判断题(共50题,每题1分,共50分)1、射极输出器的输入电阻小,输出电阻大。
电子技术基础一、选择题:1.在杂质半导体中,少子浓度主要取决于( )(A) 掺入杂质的浓度、 (B) 材料、 (C) 温度2.测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )(A) 放大状态、 (B) 饱和状态、 (C) 截止状态3.在基本共射放大电路中,若更换晶体管使β值由50变为100,则电路的放大倍数( )(A) 约为原来的1/2倍 (B) 约为原来的2倍 (C) 基本不变4.在OCL电路中,引起交越失真的原因是( )(A) 输入信号过大 (B) 晶体管输入特性的非线性 (C) 电路中有电容5.差动放大器中,用恒流源代替长尾R e是为了( )(A) 提高差模电压增益 (B) 提高共模输入电压范围(C) 提高共模抑制比6.若A+B=A+C,则()(A) B=C; (B) B=C;(C)在A=0的条件下,B=C7.同步计数器中的同步是指()(A)各触发器同时输入信号;(B)各触发器状态同时改变;(C)各触发器受同一时钟脉冲的控制8.由NPN管组成的单管基本共射放大电路,输入信号为正弦波,输出电压出现顶部被削平的失真,这种失真是()(A)饱和失真(B)截止失真(C)频率失真9.对PN结施加反向电压时,参与导电的是()(A)多数载流子(B)少数载流子(C)既有多数载流子又有少数载流子10.当温度增加时,本征半导体中的自由电子和空穴的数量()(A)增加(B)减少(C)不变11.通用型集成运放的输入级采用差动放大电路,这是因为它的()A、输入电阻高B、输出电阻低C 、共模抑制比大D 、电压放大倍数大12.对于桥式整流电路,正确的接法是( )13.将代码(10000011)8421BCD 转换成二进制数为( )A 、(01000011)2B 、(01010011)213.将代码(10000011)8421BCD 转换成二进制数为( )A 、(01000011)2B 、(01010011)2C 、(10000011)2D 、(000100110001)214.N 个变量的逻辑函数应该有最小项( )A 、2n 个B 、n2个C 、2n 个 D.、(2n-1)个15.函数F=B A +AB 转换成或非-或非式为( )A 、B A B A +++ B 、B A B A +++C 、B A B A +D 、B A B A +++16.图示触发器电路的特征方程Qn+1 =( ) A. n nQ T Q T + B. Q T +TQn C. n QD. T17.多谐振荡器有( )A 、两个稳定状态B 、一个稳定状态,一个暂稳态C 、两个暂稳态D 、记忆二进制数的功能18.本征半导体电子浓度______空穴浓度,N 型半导体的电子浓度______空穴浓度,P 型半导体的电子浓度______空穴浓度 ( )A 、等于、大于、小于B 、小于、等于、大于C 、等于、小于、大于19.稳压管构成的稳压电路,其接法是( )A、稳压二极管与负载电阻串联B、稳压二极管与负载电阻并联。
C、限流电阻与稳压二极管串联后,负载电阻再与稳压二极管并联20.输入失调电压UIO 是()A、两个输入端电压之差B、输入端都为零时的输出电压C、输出端为零时输入端的等效补偿电压。
21.抑制温漂(零漂)最常用的方法是采用()电路A、差放B、正弦C、数字22.下列逻辑电路中为时序逻辑电路的是()A、变量译码器B、加法器C、数码寄存器23.下列关于异或运算的式子中不正确的是()A、A⊕A =0B、A⊕A=1C、 A⊕0=A24.下列门电路属于双极性的是()A、OC门B、PMOCC、CMOC25.对于钟控RS触发器,若要求其输出“0”状态不变,则输入的RS信号()A、RS=X0B、RS=0XC、RS=X1二、填空题:1.N型半导体中多数载流子是_______少数载流子是______。
2.PN结具有_________特性。
3.三极管具有放大作用的外部条件是________、_________。
4.集成运放的输入级一般采用__________放大电路。
5.正弦波振荡的相位平衡条件是_____________幅度平衡条件是_________。
6.电压串联负反馈可以稳定输出_______并能使输入电阻________。
7.串联型稳压电源由基准、取样、________、_______ 四部分组成。
8.F=A⊕B用与或式表示为____________。
9.CMOS门电路中不用的输入端不允许______通过大电阻接地的输入端相当于_______。
10.二进制数1100转换成十进制是_________,十六进制是__________。
11.JK触发器具有清0、置1、_______,_______四种功能。
12.描述触发器逻辑功能的方法有____________、______________、驱动表、状态转换图。
13.设计一位BCD码计数器,至少用________个触发器。
14.将数字信号转换成模拟信号,应采用_______转换。
15.模/数转换过程为取样、______、量化与_______。
16.利用半导体材料的某种敏感特性,如_______ 特性和_______ 特性,可以制成热敏电阻和光敏元件。
17.双极型三极管的电流放大作用是较小的_______电流控制较大的_______电流,所以双极型三极管是一种_______控制元件。
18.画放大器直流通路时,_______视为开路,画交流通路时,藕合电容、旁路电容和直流电压视为_______。
19.多级放大器的极间耦合方式有_______________,_______________,______________。
20.理想运放的输出电阻是________,输入电阻是________。
21.功率管工作在甲乙类状态的目的是__________________。
22.在常温下,硅二极管的开启电压是__________V ,导通后在较大电流下时正向压降约_________V 。
23.RC 桥式振荡电路中,ω0=1/RC 时,Fu=________。
24.石英晶体有____个谐振频率,当电路的工作频率大于fs 而小于fp 时,晶体呈_______。
25.如果对键盘上108个符号进行二进制编码,则至少要______位二进制数码。
26.在TTL 门电路的一个输入端与地之间接一个10K Ω电阻,则相当于在该输入端输入 ______电平;在CMOS 门电路的输入端与电源之间接一个1K Ω电阻,相当于在该输入端输入______ 电平。
27.TTL 电路的电源电压为______ V , CMOS 电路的电源电压为______V 。
28.74LS138是3线—8线译码器,译码为输出低电平有效,若输入为A2A1A0=110时,输出01234567Y Y Y Y Y Y Y Y 应为______ 。
29.将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM , 该ROM 有______根地址线。
30.能够实现“线与”的TTL 门电路叫______ 。
31.差分放大电路,若两个输入信号uI1=uI2,则输出电压,uO= 0 ; 若 u I1 =100μV ,u I2=80μV则差模输入电压uId= 20μV ;共模输入电压uIc= 90 μV 。
32.逻辑电路按其输出信号对输入信号响应的不同,可以分为_________,_________两大类。
33.二极管的最主要特性是_________,它的两个主要参数是反映正向特性的_________和反映反向特性的_________。
34.并联反馈的反馈量以_________形式馈入输入回路,和输入_________相比较而产生净输入量。
35.电源电压为+18V 的555定时器,接成施密特触发器,则该触发器的正向阀值电位V+为________,负向阀值电位V -为________。
三、判断(每题1分,共10分)1.稳压二极管稳压电路中,限流电阻可以取消。
()2.半导体中多数载流子的浓度是由掺杂浓度决定的()3.反馈具有稳定输出量的作用。
()4.在运算放大器的运用电路中,若存在反馈则运放工作在线性状态。
()5.某放大器不带负载时的输出电压为1.5V,带上RL=5KΩ的负载后,测得输出电压下降为1V,则放大器的输出电阻RO=2.5KΩ。
()6.差动放大电路中,恒流源的作用是提高共模抑制比()7.在基本放大器的图解分析中,若负载断开时,则交流负载线和直流负载线重合。
()8.放大电路的A<0,说明接入的一定是负反馈。
()9.最小项是构成逻辑函数的最小单元。
()10.TTL与非门多余的输入端不容许接地。
()11.硅稳压管稳压是利用二极管的反向截止区。
()12.负反馈电路是不可能产生自激振荡的。
()13.双、单极型三级管都是电流控制元件。
()14.三级管只要工作在线性放大区就有Vc>Vb>Ve ()15.三级管放大电路中,加入Re一定可稳定输出电流。
()16.正弦波振荡电路的起振条件是|.A.F|=1。
()17.TTL或门电路不使用的输入端可以接地。
()18.CMOS逻辑与门电路,多余的输入端可以悬空。
()19.CMOS传输门,具有双向传输特性。
()20.在基本放大器的图解分析中,若负载断开时,则交流负载线和直流负载线重合()四、简答题1.已知三极管工作在线性放大区,各极对地电位如图所示:(6分)1)试在图中补全三极管的符号,并标出b,c,e极;2)三极管的材料为___________(硅管还是锗管);3)三极管的管型为___________(NPN还是PNP)。
2.已知下图中,二极管为理想器件,判断两个二极管是导通还是截止,并求U AO。
(5分)3.判断反馈类型(正负反馈、串并联反馈、电压电流反馈、交直流反馈)(1)判断下图中反馈元件Rf 的反馈类型(8分)(2)判断下图中R 的反馈类型(6分)4.用基本公式和定理证明下列等式成立(1)____________________________B A B A B A AB +++=)(B A B A ABC B A +++(2)⎺ A ⎺B ⎺C+ ABC=(3)AB+BC+CA=(A+B)*(B+C)*(C+A)(4)A C C B B A A C C B B A ++=++5.求下列函数的对偶式Y ’及反函数⎺Y(1)Y=A (B+C )(2)CD B A Y +=(3)Y=A ⎺B+B ⎺C+C (⎺A+D )6.用公式法将下列函数化简成最简与或表达式(1)Y= ⎺A ⎺BC+ ⎺ABC+ ABC + AB ⎺C(2)Y= ⎺A ⎺B ⎺C+ AC +B+C(3)Y=(A+B )*(⎺A +⎺B )+A(4)Y=ABC+⎺BC+ACD7.用卡诺图法化简下列函数式为最简与或式(1)C A C B A C B A Y ++==C B A BC A C B A C B A +++=A(2)C B A +++=C B A C B B A Y =A(3)Y=AD C B C A B A +++=⎺A+⎺C+BD(4)C B AC B A Y ++=8.正确连接多余端,实现Y=A+B 的逻辑关系。
