电子技术基础复习题及答案最新版本

《电子技术基础》习题答案一、单选题1抑制零点漂移的最有效的电路是（A ）A、差分放大电路B、阻容耦合电路C、直接耦合电路D、功放电路2要增大放大电路的输入电阻时，应引入（C ）反馈A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈3构成计数器的基本电路是（D）。

A.或非门B.与非门C.与或非门D.触发器4放大器功率放大倍数为100，问功率增益是多少分贝（B）。

A.10dBB.20dBC.30dBD.40dB5八输入端的编码器按二进制数编码时，输出端的个数是（B）。

A.2个B.3个C.4个D.8个6编码器、译码器为（A）。

A.组合逻辑电路B.时序逻辑电路C.A和B7单相桥式整流滤波电路中，若变压器副绕组电压有效值为10V，而测得输出电压为14.1V，则说明：（B ）A、电容开路 B 负载开路 C 电容击穿 D 二极管损坏8要减小放大电路的输入电阻时，应引入（D ）反馈。

A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈9理想二极管在单相桥式整流电路（电阻负载）中承受的最大反向电压是（C）。

A.大于B.小于C.等于D.大于，小于210单相半波整流电路输出电压平均值U0= （A ）A、0.45U2B、0.9U2C、1.1U2D、1.2U211利用二极管进行偏置的OTL电路是（ C）A、甲类功率放大器B、乙类功率放大器C、甲乙类功率放大器12实验中如果测得二极管的正反向电阻都很小，则该二极管（ C）A、正常B、内部断路C、已被击穿D、以上都不是13所谓机器码是指（B）。

A.计算机内采用的十六进制码B.符号位数码化了的二进制数码C.带有正负号的二进制数码D.八进制数14集成运放一般分为两个工作区，它们分别是（B）。

A.正反馈与负反馈B.线性与非线性C.虚断和虚短15在反馈放大电路中，若反馈信号与净输入信号作用于同一个节点，且瞬时极性相同，则属于（B ）A、负反馈B、正反馈C、无法判断16一共射极放大电路的NPN三极管工作在饱和导通状态，其发射结电压和集电结电压分别为（B）。

13电子技术复习题一、选择题1、半导体中的空穴和自由电子数相等，这样的半导体称为（ C ）A. P型半导体；B. N型半导体；C. 本征半导体。

2、P型半导体是在本征半导体中加入微量的（A）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3、P型半导体中的多数载流子是（ B ）。

A.电子B.空穴C.电子和空穴4、N型半导体中的多数载流子是（ A ）。

A. 电子B.空穴C.电子和空穴5. 整流电路加滤波电路的主要作用是（ B ）A. 提高输出电压；B. 减少输出电压的脉动程度；C. 降低输出电压；D. 限制输出电流。

6. 三端稳压电源输出负电压并可调的是（ B ）A. CW79XX系列；B. CW337系列；C. CW317系列D. CW78XX系列7、基本放大电路中，经过晶体管的信号电流有（C ）。

A、直流成分；B、交流成分；C、交直流成分均有。

8、基本放大电路中的主要放大对象是（B ）。

A、直流信号；B、交流信号；C、交直流信号均有。

9、分压式偏置的NPN型晶体管共发射极放大电路中，U B 点电位过高，晶体管易出现（ A ）。

A、饱和状态B、截止状态C、放大状态10、晶体管放大电路中，基极电流i B 的数值较大时，易引起静态工作点Q接近（B ）。

A、截止区；B、饱和区；C、死区。

11. NPN型晶体放大电路中，晶体管各级电位最高的是：（C）A. 基极；B. 发射极；C. 集电极12、射极输出器的输出电阻小，说明该电路的（A ）A、带负载能力强；B、带负载能力差；C、减轻前级或信号源负荷。

13、在三极管的输出特性曲线中，每一条曲线与（ C ）对应。

A、集电极电流B、发射极电流C、基极电流14、为了增大放大电路的动态范围，其静态工作点应选择（ D ）。

A、截止点;B、饱和点;C、交流负载线的中点；D、直流负载线的中点。

15. 在晶体管放大电路中，当集电极电流增大时，将使晶体管（ B ）A. 电压U CE增大；B. 电压U CE减小；C. 基极电流减小。

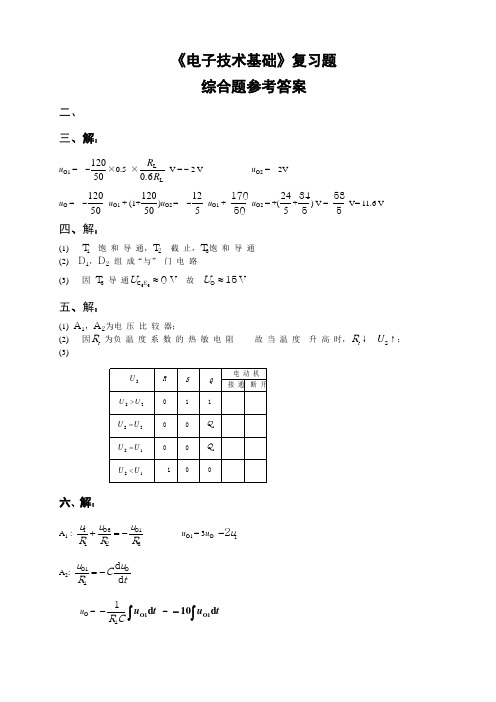

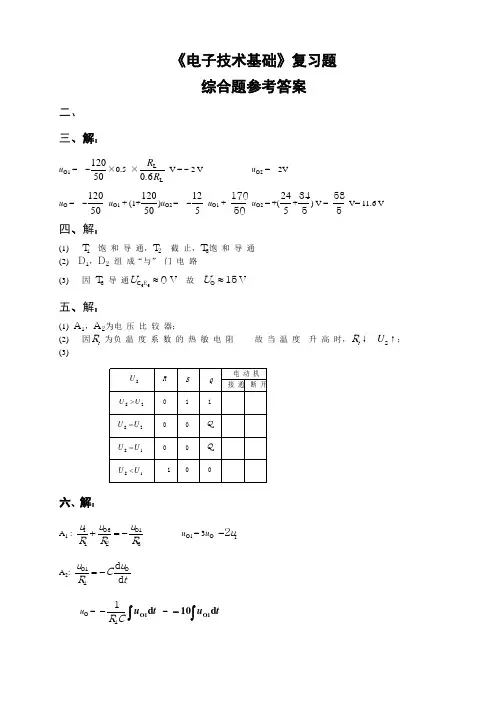

《电子技术基础》复习题综合题参考答案二、 三、解：u O1 = -12050×0.5 ×R R L L06. V = - 2 Vu O2 = 2Vu O = -12050 u O1 + (1+12050)u O2 = -125 u O1 + 17050 u O2 = +(245+345) V = 585 V= 11.6 V四、解：(1) T 1 饱 和 导 通，T 2 截 止，T 3饱 和 导 通 (2) D 1，D 2 组 成“与” 门 电 路 (3) 因 T 3 导 通UC E 33V ≈0 故 UOV ≈15五、解：(1) A 1，A 2为电 压 比 较 器；(2) 因R t 为负 温 度 系 数 的 热 敏 电 阻 故 当 温 度 升 高 时，R t ↓ U S ↑； (3)U U S 2>RSQU U S 2=U U S 1=U U S 1< 接 通 断 开01100001U S Q n电 动 机Q n六、解：A 1 :u R u R uR I O 3O 1123+=-u O1 = 3u O -2u IA 2:u R C u tO 1O d d 4=-u O =-14R Ct ud O1⎰ = t u d 10O1⎰-A 3 : u O3 =-R R 65u O =-3u O 因 此 u O =t u d 10O1⎰-=t u u d )23(10I O --⎰0.1 u O + 3t u d O ⎰－2t u d I ⎰=0七、解：A U =u u O=-100 要 点：u O 1- u O2 =2002.(u I1 －u I2) =100 (u I1 －u I2 ) u O = －u O1 ＋u O2= －100 (u I1 －u I2 ) 因 此 A U =u u O=-100( 倍)八、解：(1) I 积 分 电 路； II 比 较 器； III 限 幅 电 路(2) u O1 = －⎰-⨯-=-⨯⨯3105064V 5.2d )1(102.0101tu O2 = 6 V(3) 1.2 k Ω 电 阻 起 限 流 作 用， 并 与 稳 压 管 D Z 配 合 起 限 幅 作 用。

电子技术基础与技能考试题（附答案）一、单选题（共46题，每题1分，共46分）1.温度影响了放大电路中()的参数，从而使静态工作点不稳定。

A、三极管B、电阻C、电容D、电源正确答案：A2.要七段共阳数码管要显示字母b，则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案：B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案：A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案：C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案：B7.在三个输入量只有1个为1或3个全为1时，输出为1，实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案：D8.在相同的时钟脉冲作用下，同步计数器与异步计数器比较，前者的工作速度A、较快B、较慢C、一样D、不确定正确答案：A9.下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C10.下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。

正确答案：B11.74LS161是()进制加计数器。

A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案：B12.若使主从JK触发器的输出状态由1变为0，则应使A、1→0时，JK=10B、1→0时，JK=01C、0→1时，JK=10D、0→1时，JK=01正确答案：B13.CT74LS194工作时，应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案：C14.以下关于理想集成运放的各种表述中，错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时，有“虚短”概念D、线性应用时，有“虚断”概念正确答案：A15.在钟控同步RS触发器中，当RS取值不同时，则Q=A、RB、1C、SD、0正确答案：C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案：B18.二极管正极电位为9V，负极电位为5V，则该管处于A、正偏B、零偏C、击穿D、反偏正确答案：A19.主从JK触发器的初态为0，JK=11时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、在0、1间翻转，最后为0C、一直为1D、一直为0正确答案：A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案：D21.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案：D22.74LS192是()进制可逆计数器。

电子技术基础试卷一、填空题（每题2分）共40分1、N型半导体多数载流子（电子）。

2、半导体具有热敏特性、光敏特性和（掺杂）。

3、在P型半导体和N型半导体接合面上产生的（带电薄层）叫PN 结。

4、锗二极管的死区电压是（0.2V）。

5、三极管的输入特性是指在（U ce）一定的条件下，I B与U be之间的关系曲线。

6、某三极管β=50，当I B =40µA时，则I C=（2 ）mA。

7、三极管的电流放大作用是指基极电流对集电极电流的（控制）作用。

8、当三极管工作在饱和状态时，发射结正偏，集电结（正偏或零偏）。

9、放大电路是利用晶体三极管的电流控制作，把微弱电信号（不失真的）放大到所需要的数值。

10、在放大器中，直流电源的作用是，一是为电路提供（能源），二是为电路提供工作电压。

11、放大器常用的分析方法有近似估算法和（图解）分析法。

12、放大器的输入电阻希望（大些）好，以减少对信号源的影响。

13、放大器的工作点设置过低，会出现（截至）失真。

14、放大器的直流等效电路一般用来估算（静态工作点）。

15、多级放大器的电压放大倍数等于各级电压放大倍数（之积）。

16、交流负反馈可以改善放大器的（性能）。

17、电压负反馈有稳定（输出电压）的作用。

18、判断反馈性质的方法常用的是（瞬间极性法）。

19、正反馈常用于（震荡电路），使电路容易起振。

20、射极输出器是一种典型的（电压串联）负反馈偏置放大电路。

二、判断题（每题2分）共40分1、甲乙类功率放大器容易产生的失真是截止失真。

（X ）2、功率放大器要求工作稳定的前提下输出功率尽可能的大。

（X ）3、抑制零点漂移是直接耦合放大器的突出问题。

（√）4、共模抑制比（CMRQ=AD/AC）是衡差动放大电路。

（√）5、常用的差动放大电路是由尼电路和具有恒流源的差放电路。

（√）6、振荡电路是外加输入信号后，把直流电能转换成有一定频率和振幅的交流信号的电子电路。

（X ）7、自激振荡电路产生振荡必须满足幅值条件和相位条件。

大学电子技术基础考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑与操作的真值表中，当输入为0时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A2. 以下哪种元件不是构成数字电路的基本元件？A. 逻辑门B. 电阻C. 晶体管D. 电容器答案：D3. 在模拟电路中，放大器的主要功能是：A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的波形答案：B4. 以下哪种波形不属于数字信号？A. 正弦波B. 方波C. 锯齿波D. 脉冲波答案：A5. 在数字电路中，逻辑非操作的真值表中，当输入为1时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A6. 以下哪种元件不是构成模拟电路的基本元件？A. 运算放大器B. 二极管C. 逻辑门D. 电感器答案：C7. 在模拟电路中，滤波器的主要功能是：A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的波形答案：A8. 以下哪种波形不属于模拟信号？A. 正弦波B. 方波C. 锯齿波D. 脉冲波答案：B9. 在数字电路中，逻辑或操作的真值表中，当输入全为0时，输出为：A. 0B. 1C. 0或1D. 无法确定答案：A10. 以下哪种元件不是构成数字电路的基本元件？A. 逻辑门B. 电阻C. 晶体管D. 电感器答案：D二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门答案：A, B, C, D2. 模拟电路中常用的放大器类型包括：A. 运算放大器B. 功率放大器C. 音频放大器D. 射频放大器答案：A, B, C, D3. 数字信号的特点包括：A. 离散的B. 连续的C. 有明确的高低电平D. 无明确的高低电平答案：A, C4. 模拟信号的特点包括：A. 离散的B. 连续的C. 有明确的高低电平D. 无明确的高低电平答案：B, D5. 数字电路中的基本逻辑运算包括：A. 逻辑与B. 逻辑或C. 逻辑非D. 逻辑异或答案：A, B, C, D三、填空题（每空1分，共20分）1. 在数字电路中，逻辑与操作的输出只有在所有输入都为_______时才为1。

电子技术基础一、选择题：1．在杂质半导体中,少子浓度主要取决于( )(A) 掺入杂质的浓度、 (B) 材料、 (C) 温度2．测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )(A) 放大状态、 (B) 饱和状态、 (C) 截止状态3．在基本共射放大电路中，若更换晶体管使β值由50变为100,则电路的放大倍数( )(A) 约为原来的1/2倍 (B) 约为原来的2倍 (C) 基本不变4．在OCL电路中，引起交越失真的原因是( )(A) 输入信号过大 (B) 晶体管输入特性的非线性 (C) 电路中有电容5．差动放大器中,用恒流源代替长尾R e是为了( )(A) 提高差模电压增益 (B) 提高共模输入电压范围(C) 提高共模抑制比6．若A+B=A+C，则（）(A) B=C； (B) B=C；(C)在A=0的条件下，B=C7．同步计数器中的同步是指（）（A）各触发器同时输入信号；（B）各触发器状态同时改变；（C）各触发器受同一时钟脉冲的控制8．由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是（）（A）饱和失真（B）截止失真（C）频率失真9．对PN结施加反向电压时，参与导电的是（）（A）多数载流子（B）少数载流子（C）既有多数载流子又有少数载流子10．当温度增加时，本征半导体中的自由电子和空穴的数量（）（A）增加（B）减少（C）不变11．通用型集成运放的输入级采用差动放大电路，这是因为它的（）A、输入电阻高B、输出电阻低C 、共模抑制比大D 、电压放大倍数大 12．对于桥式整流电路，正确的接法是( )13．将代码(10000011)8421BCD 转换成二进制数为（ ） A 、(01000011)2 B 、(01010011)213．将代码(10000011)8421BCD 转换成二进制数为（ ） A 、(01000011)2 B 、(01010011)2 C 、(10000011)2D 、(000100110001)214．N 个变量的逻辑函数应该有最小项（ ） A 、2n 个 B 、n2个 C 、2n 个 D.、(2n-1)个 15．函数F=B A +AB 转换成或非－或非式为（ ）A 、B A B A +++ B 、B A B A +++C 、B A B A +D 、B A B A +++ 16．图示触发器电路的特征方程Qn+1 =（ ） A. n nQ T Q T + B. Q T +TQn C. n Q D. T17．多谐振荡器有（ ）A 、两个稳定状态B 、一个稳定状态，一个暂稳态C 、两个暂稳态D 、记忆二进制数的功能18．本征半导体电子浓度______空穴浓度，N 型半导体的电子浓度______空穴浓度，P 型半导体的电子浓度______空穴浓度 （ ）A 、等于、大于、小于B 、小于、等于、大于C 、等于、小于、大于 19．稳压管构成的稳压电路，其接法是（ ）A、稳压二极管与负载电阻串联B、稳压二极管与负载电阻并联。

电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”门的输出为“1”的条件是：A. 所有输入都为“1”B. 至少有一个输入为“0”C. 至少有一个输入为“1”D. 所有输入都为“0”答案：A2. 下列哪个元件不是半导体器件？A. 二极管B. 三极管C. 电容D. 场效应管答案：C3. 在模拟电路中，放大器的增益通常指的是：A. 输入电压与输出电压之比B. 输入电流与输出电流之比C. 输入功率与输出功率之比D. 输出电压与输入电流之比答案：A4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D5. 在数字电路中，逻辑“或”门的输出为“0”的条件是：A. 所有输入都为“1”B. 所有输入都为“0”C. 至少有一个输入为“1”D. 至少有一个输入为“0”答案：B6. 以下哪种材料通常用于制作二极管的PN结？A. 硅B. 铜C. 铁D. 铝答案：A7. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的输入阻抗D. 无限的输出阻抗答案：C8. 在数字电路中，D触发器的输出状态取决于：A. 当前时钟脉冲B. 上一个时钟脉冲C. 初始状态D. 外部输入答案：B9. 以下哪种波形的频率是固定的？A. 正弦波B. 随机噪声C. 锯齿波D. 方波答案：A10. 在模拟电路中，滤波器的作用是：A. 放大信号B. 抑制噪声C. 产生振荡D. 转换信号答案：B二、多项选择题（每题3分，共15分，每题至少有两个正确选项）1. 下列哪些元件可以用于整流电路？A. 二极管B. 三极管C. 电容D. 电感答案：A D2. 在数字电路中，下列哪些逻辑门可以实现逻辑“与”功能？A. 与门B. 或门C. 非门D. 异或门答案：A3. 以下哪些因素会影响二极管的正向导通电压？A. 材料B. 温度C. 电流D. 反向电压答案：A B C4. 在模拟电路中，以下哪些元件可以用于信号放大？A. 运算放大器B. 电阻C. 电容D. 二极管答案：A D5. 以下哪些波形属于非周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D三、填空题（每题2分，共20分）1. 在数字电路中，逻辑“非”门的输出是输入的________。

电子技术基础测试题（含答案）一、单选题（共50题，每题1分，共50分）1、共射极放大电路的交流输出波形下半周失真时为（）失真A、交越B、截止。

C、饱和。

正确答案：C2、与门的逻辑功能是。

A、全高为高。

B、部分高为高。

C、全低为高。

正确答案：A3、射极跟随器的特点是。

A、输入电阻大，输出电阻小。

B、输入电阻小，输出电阻大。

C、输入电阻大，输出电阻大。

正确答案：A4、JK触发器具有（）种逻辑功能。

A、4B、2C、3正确答案：A5、三极管的反向电流ICBO是由（）组成的。

A、多数载流子B、少数载流子。

C、多数载流子和少数载流直。

正确答案：B6、稳压电源是一种将交流电转化成稳定直流电的电路。

A、✔B、×正确答案：A7、多谐振荡器是一种无稳态触发器。

A、×B、✔8、为使电路输入电阻高，输出电阻低，应引入（）A、电流并联负反馈。

B、电流串联负反馈。

C、电压串联负反馈。

正确答案：C9、TTL器件输入脚悬空相当于输入（）电平A、负B、高C、低正确答案：B10、将二进制数1111011写成八进制数应是（）A、173B、1323C、177正确答案：A11、组合逻辑电路的输出与电路的原状态（）A、有关B、无关C、不一定正确答案：A12、PN结两端加正向电压时，那么参加导电的是（）A、既有多数载流子又有少数载流子。

B、少数载流子。

C、多数载流子。

正确答案：C13、逻辑代数运算于普通代数运算结果（）A、有的相同，有的不相同。

B、不想同C、相同正确答案：A14、集成运放在开环情况下，一定工作在非线性区。

A、×B、✔15、数字电路比模拟电路抗干扰能力（）A、强B、相同C、差正确答案：A16、同步二进制计数器一般由t触发器组成。

A、×B、✔正确答案：B17、在由运放组成的电路中运放工作在非线性状态的电路是。

（）A、电压比较器。

B、差值放大器。

C、反相放大器。

正确答案：A18、共射极放大电路的交流输出波形上半周失真时为（）失真A、截止。
