稀油密封煤气柜所用密封油的一些探讨

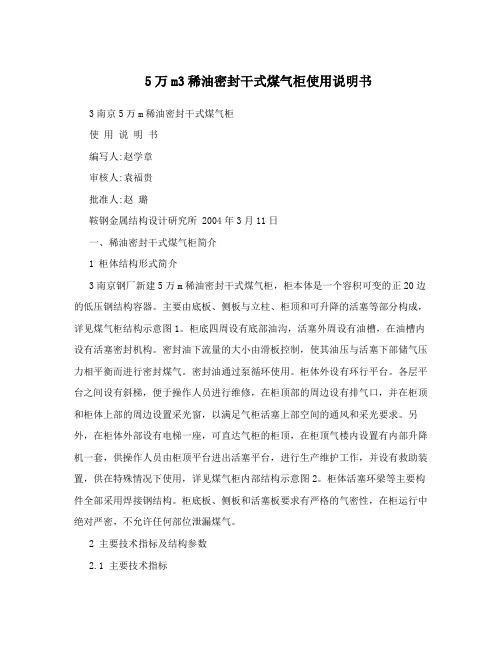

南京5万m3稀油密封干式煤气柜使用说明书编写人：***审核人：***批准人：赵*鞍钢金属结构设计研究所2004年3月11日一、稀油密封干式煤气柜简介1 柜体结构形式简介南京钢厂新建5万m3稀油密封干式煤气柜，柜本体是一个容积可变的正20边的低压钢结构容器。

主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图1。

柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。

密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。

密封油通过泵循环使用。

柜体外设有环行平台。

各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。

另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图2。

柜体活塞环梁等主要构件全部采用焊接钢结构。

柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。

2 主要技术指标及结构参数2.1 主要技术指标公称容积：50000m3实际容积：53187 m3利用系数：0.9储气压力：8000Pa储气介质：焦炉煤气储气温度：≤50℃（饱和气体）最大升降速度：<1.5m/min煤气吞吐量：平均30000m3/h最大90000m3/h 2.2 结构参数公称容积：50000m3实际容积：53187 m3形式：正20边形边长：5.9m立柱：20根外接圆直径：37.715m内切圆直径：37.215m侧板高度：56.909m高径比H/D：1.509活塞行程：48.4m导轨面间直径：37.650m活塞直径：35.750m柜顶架直径：37.650m底板厚度：5mm侧板厚度：6mm柜顶板厚度：3mm活塞底板厚度：5mm上下导辊：各20个走道平台：4层柜底面积：1098.9m2供油装置：3套上部组合式油箱：3个防回转装置：2套吹扫放散管：3根安全放散管：4根紧急放散管：1根外部电梯：载重量：500kg（５人）升降速度：0.5m/s轿厢尺寸：1000×950mm内部升降机：载重量：250kg（3人）升降速度：0.3m/s吊笼规格：内径约１m，高１.9m3 密封油及工艺系统3.1 密封油的选择活塞式气柜的密封，是借助保持活塞油槽一定的油位高度来达到的。

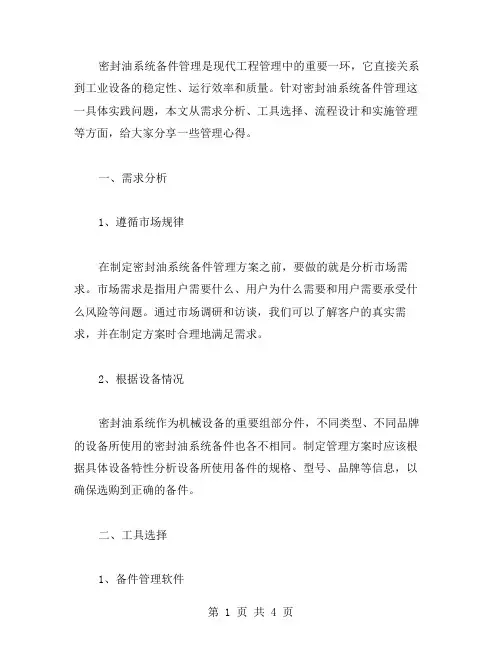

密封油系统备件管理是现代工程管理中的重要一环，它直接关系到工业设备的稳定性、运行效率和质量。

针对密封油系统备件管理这一具体实践问题，本文从需求分析、工具选择、流程设计和实施管理等方面，给大家分享一些管理心得。

一、需求分析1、遵循市场规律在制定密封油系统备件管理方案之前，要做的就是分析市场需求。

市场需求是指用户需要什么、用户为什么需要和用户需要承受什么风险等问题。

通过市场调研和访谈，我们可以了解客户的真实需求，并在制定方案时合理地满足需求。

2、根据设备情况密封油系统作为机械设备的重要组部分件，不同类型、不同品牌的设备所使用的密封油系统备件也各不相同。

制定管理方案时应该根据具体设备特性分析设备所使用备件的规格、型号、品牌等信息，以确保选购到正确的备件。

二、工具选择1、备件管理软件在构建密封油系统备件管理体系时，选择一款优秀的备件管理软件非常重要。

该软件能够实现预备件管理、库存管理、采购管理、仓储管理等功能，可以实现信息化管理。

2、二维码技术二维码技术是一种非常有效的备件管理方式。

通过对备件进行二维码标注，可以对备件进行独立管理和跟踪，方便了备件使用过程的跟踪和分析。

三、流程设计1、备件分配流程在实际操作过程中，应该制定一份明确的备件分配流程。

该流程应包括管控的备件种类、状态以及其它备件相关资料，例如交付时间、接收人员等。

确保备件交接过程的透明性和质量。

2、补充备件流程在备件使用过程中，难免会遇到一些意外的情况，例如备件的损坏、遗失、返工等情况。

在这种情况下，需要及时按流程采购相应的补充备件，以确保设备可以正常运转。

四、实施管理1、备件排布在备件管理时，需要对备件进行分类、整理和摆放，建立一种合理的排布方式。

要确保安全性、规范性和整洁性，以保证备件的使用效率和存储质量。

2、备件码放在备件管理中，采用合理的码放方式能够达到多个方面的效果。

例如减少浪费空间、降低损耗、方便设备操作等。

针对密封油系统备件的实际情况，采用合适的码放方式非常重要。

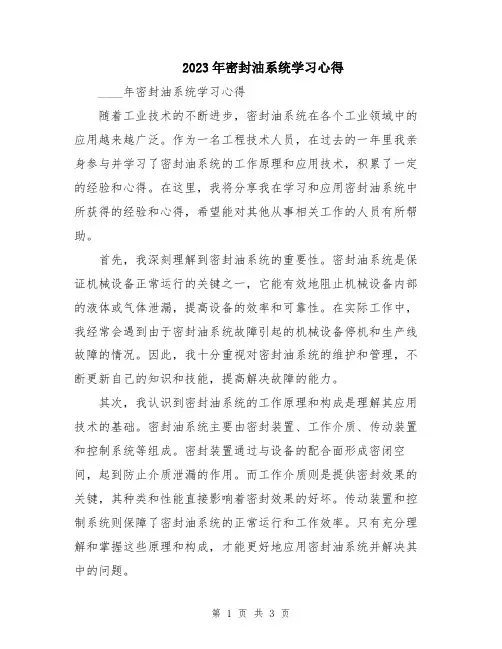

2023年密封油系统学习心得____年密封油系统学习心得随着工业技术的不断进步，密封油系统在各个工业领域中的应用越来越广泛。

作为一名工程技术人员，在过去的一年里我亲身参与并学习了密封油系统的工作原理和应用技术，积累了一定的经验和心得。

在这里，我将分享我在学习和应用密封油系统中所获得的经验和心得，希望能对其他从事相关工作的人员有所帮助。

首先，我深刻理解到密封油系统的重要性。

密封油系统是保证机械设备正常运行的关键之一，它能有效地阻止机械设备内部的液体或气体泄漏，提高设备的效率和可靠性。

在实际工作中，我经常会遇到由于密封油系统故障引起的机械设备停机和生产线故障的情况。

因此，我十分重视对密封油系统的维护和管理，不断更新自己的知识和技能，提高解决故障的能力。

其次，我认识到密封油系统的工作原理和构成是理解其应用技术的基础。

密封油系统主要由密封装置、工作介质、传动装置和控制系统等组成。

密封装置通过与设备的配合面形成密闭空间，起到防止介质泄漏的作用。

而工作介质则是提供密封效果的关键，其种类和性能直接影响着密封效果的好坏。

传动装置和控制系统则保障了密封油系统的正常运行和工作效率。

只有充分理解和掌握这些原理和构成，才能更好地应用密封油系统并解决其中的问题。

另外，密封油系统的应用技术包括选择合适的密封装置和工作介质、合理设计密封油系统的结构和参数、正确操作和维护密封油系统等。

在实际工作中，我学到了许多实用的技巧和方法。

例如，在选择密封装置时，我会考虑设备的工作环境、介质的性质和温度等因素，并选择适合的密封材料和结构；在设计密封油系统时，我会根据设备的工作需求和使用条件，合理确定密封系统的结构和参数，保证其可靠性和高效性；在操作和维护密封油系统时，我会注意常规保养和预防性维修，定期检查和更换密封件，并及时处理故障和问题，防止事故的发生。

最后，我还了解到密封油系统在未来的发展中存在一些挑战和机遇。

随着工业化进程的不断加快和技术的不断创新，密封油系统将面临更高的要求和更复杂的应用场景。

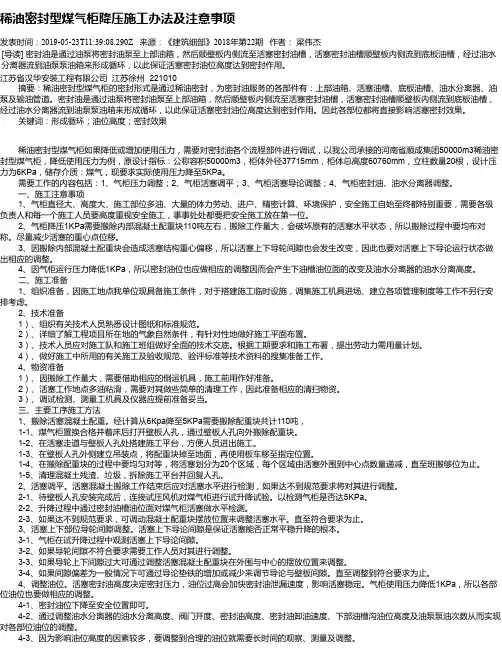

稀油密封型煤气柜降压施工办法及注意事项发表时间：2019-05-23T11:39:08.290Z 来源：《建筑细部》2018年第22期作者：梁伟杰[导读] 密封油是通过油泵将密封油泵至上部油箱，然后顺壁板内侧流至活塞密封油槽，活塞密封油槽顺壁板内侧流到底板油槽，经过油水分离器流到油泵泵油箱来形成循环，以此保证活塞密封油位高度达到密封作用。

江苏省汉华安装工程有限公司江苏徐州 221010摘要：稀油密封型煤气柜的密封形式是通过稀油密封，为密封油服务的各部件有：上部油箱、活塞油槽、底板油槽、油水分离器、油泵及输油管道。

密封油是通过油泵将密封油泵至上部油箱，然后顺壁板内侧流至活塞密封油槽，活塞密封油槽顺壁板内侧流到底板油槽，经过油水分离器流到油泵泵油箱来形成循环，以此保证活塞密封油位高度达到密封作用。

因此各部位都将直接影响活塞密封效果。

关键词：形成循环；油位高度；密封效果稀油密封型煤气柜如果降低或增加使用压力，需要对密封油各个流程部件进行调试，以我公司承接的河南省顺成集团50000m3稀油密封型煤气柜，降低使用压力为例，原设计指标：公称容积50000m3，柜体外径37715mm，柜体总高度60760mm，立柱数量20根，设计压力为6KPa，储存介质：煤气，现要求实际使用压力降至5KPa。

需要工作的内容包括：1、气柜压力调整；2、气柜活塞调平；3、气柜活塞导论调整；4、气柜密封油、油水分离器调整。

一、施工注意事项1、气柜直径大、高度大、施工部位多油、大量的体力劳动、进户、精密计算、环境保护，安全施工自始至终都特别重要，需要各级负责人和每一个施工人员要高度重视安全施工，事事处处都要把安全施工放在第一位。

2、气柜降压1KPa需要搬除内部混凝土配重块110吨左右，搬除工作量大，会破坏原有的活塞水平状态，所以搬除过程中要均布对称。

尽量减少活塞的重心点位移。

3、因搬除内部混凝土配重块会造成活塞结构重心偏移，所以活塞上下导轮间隙也会发生改变，因此也要对活塞上下导论运行状态做出相应的调整。

高炉煤气柜密封原理 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT高炉煤气柜密封原理高炉煤气柜密封原理最近一段时间，设管室陈伟和计量作业区韩继良向我询问燃气区域煤气柜的密封和运行原理。

我个人认为要了解煤气柜的密封和运行流程，要首先从煤气柜的结构形式说起。

因为在现场无法进入煤气柜内部，介绍起来比较抽象，在此我把自己知道的内容写出来供大家参考了解。

煤气柜（Gas Tank）根据其工作原理分为干式煤气柜(DryGasTank)和湿式煤气柜（WetGasTank)，湿式煤气柜为传统结构形式煤气柜，近几年来已被干式煤气柜广泛取代。

干式煤气柜具有使用维护方便，使用寿命长，占地小，安全性高等特点。

干式煤气柜从密封形式上又可分为稀油密封与橡胶膜密封两种（稀油密封柜－贮存高炉、焦炉煤气，橡胶膜密封柜－贮存转炉煤气）。

燃气区域15万立高炉煤气柜和5万立焦炉煤气柜采用稀油密封，8万立转炉煤气柜采用橡胶膜密封。

以高炉煤气柜为例，我为大家介绍稀油密封干式煤气柜的构造和运行流程。

15万立高炉煤气柜采用稀油密封，所谓稀油密封是指在柜内活塞与柜壁间的密封机构内注入专用密封油进行密封，活塞沿柜内直导轨运行，达到调节煤气贮量与压力的目的（高炉煤气管网压力为10KPa左右）。

煤气柜要可靠的防止煤气外逸涉及到两个方面：密封系统和密封油循环供给系统①高炉煤气柜密封原理高炉煤气柜密封装置由密封橡胶、橡胶夹持机构、杠杆配重机构、兜底帆布、压木等组成。

在活塞油沟内布置油密封装置，密封件通过杠杆配重加力机构使其与圆桶形柜体贴合，以减少密封油的泄漏量。

在活塞油沟内充有一定高度的密封油，这样可以可靠的防止煤气外逸。

②密封油循环系统密封油在活塞油沟处通过柜体侧板与密封橡胶之间极微小的间隙沿侧板内壁缓缓流下，进入煤气柜的底部油沟中，底部油沟的密封油通过与油泵站相连的管道进入油泵站。

在油泵站经过油水分离后，通过浮球液位控制器控制油泵的启停，将密封油经油上升管打入位于煤气柜上部的高位油箱中，密封油从高位油箱的溢流孔流出，沿侧板内壁流入活塞油沟中，这样就构成了密封油的循环供给系统。

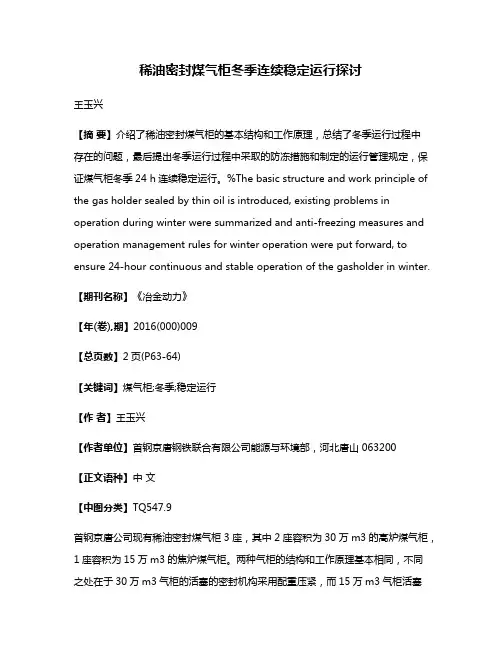

稀油密封煤气柜冬季连续稳定运行探讨王玉兴【摘要】介绍了稀油密封煤气柜的基本结构和工作原理，总结了冬季运行过程中存在的问题，最后提出冬季运行过程中采取的防冻措施和制定的运行管理规定，保证煤气柜冬季24 h连续稳定运行。

%The basic structure and work principle of the gas holder sealed by thin oil is introduced, existing problems in operation during winter were summarized and anti-freezing measures and operation management rules for winter operation were put forward, to ensure 24-hour continuous and stable operation of the gasholder in winter.【期刊名称】《冶金动力》【年(卷),期】2016(000)009【总页数】2页(P63-64)【关键词】煤气柜;冬季;稳定运行【作者】王玉兴【作者单位】首钢京唐钢铁联合有限公司能源与环境部，河北唐山 063200【正文语种】中文【中图分类】TQ547.9首钢京唐公司现有稀油密封煤气柜3座，其中2座容积为30万m3的高炉煤气柜，1座容积为15万m3的焦炉煤气柜。

两种气柜的结构和工作原理基本相同，不同之处在于30万m3气柜的活塞的密封机构采用配重压紧，而15万m3气柜活塞的密封机构采用弹簧压紧，30万m3气柜为POC柜，而15万m3气柜为MAN 柜。

本文以15万m3焦炉煤气柜为例进行阐述，以下简称“焦气柜”。

2.1 主要技术参数气柜形式：稀油密封煤气柜；公称容积：165000 m3；气柜数量：1座；储存介质：焦炉煤气；储存压力：7000±150 Pa；最大吞吐量：108000 m3/h；介质温度：≤40℃；介质含湿量：饱和；角数：24；边长：7000 mm；外接圆直径：53.629 m；活塞有效行程：73868 mm；配密封油站：4座；静置油箱8，油位8点，0～1 m。

15万立方稀油密封煤气柜技术档案一、煤气柜能环部目前有两座煤气柜，15×104m3高炉煤气柜和8×104m3转炉煤气柜属于干式煤气柜。

干式煤气柜的最大优点就是它存储压力高，煤气吞吐量大，而且压力稳定，解决了煤气管网上经常出现短时间煤气压力波动的问题，使煤气压力稳定，满足生产的需要。

1. 15×104m3高炉煤气柜1.1. 工作原理十五万煤气柜属于曼型，柜体为一多边形棱柱体，它由底板、立柱、侧板、柜顶和回廊组成。

在棱柱体内装有一个可以上下移动的活塞。

高炉煤气由气柜底部进入，储存在由底板、侧板、活塞组成的密封空间内，通过在活塞上加配重的方法可以使气柜内贮存的煤气达到要求的工作压力。

当厂区煤气总管内煤气量增加时，煤气总管压力高于气柜工作压力时，煤气就进入气柜推动活塞上升。

当厂区煤气总管量减少，煤气总管压力低于煤气柜工作压力时，活塞下降将煤气送入厂区管网。

由此可见煤气柜起到了平衡全厂煤气管网压力的作用，有利于煤气用户的稳定燃烧。

为了防止活塞在上下移动的时候泄漏煤气，在活塞与侧壁之间设有密封装置。

密封装置的油沟（即活塞油沟）内，保持一定高度的密封油，从而起到密封煤气的作用。

油密封是自身密闭循环使用的，从而保证了干式煤气柜能够长期、稳定地运行。

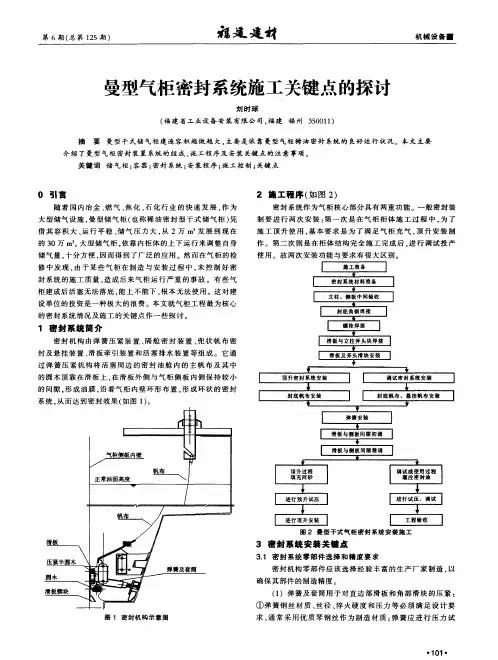

1.2. 十五万干式煤气柜主要技术参数1.3. 主要工艺设备（1）活塞油沟和密封装置在活塞外周边上设有活塞油沟及密封装置，密封装置是干式煤气柜能否安全运行的重要部件，它的基本功能是既要保证活塞能顺利运行，又要保证不泄漏煤气。

本柜采用的是带有分隔帆布的密封装置。

宝钢的曼型干式煤气柜采用的也是这种类型的密封结构。

这是一种成熟的能够长期安全运行的装置。

主要技术参数a.密封油高度：煤气的密封是靠活塞油沟中经常保持一定的油位来实现的。

密封油的高度为1260mm，正常情况下油面的波动控制在±5mm。

b.滑板和压紧装置：为减少滑板与侧板之间密封油泄漏量，滑板上设有多点弹簧压紧装置。

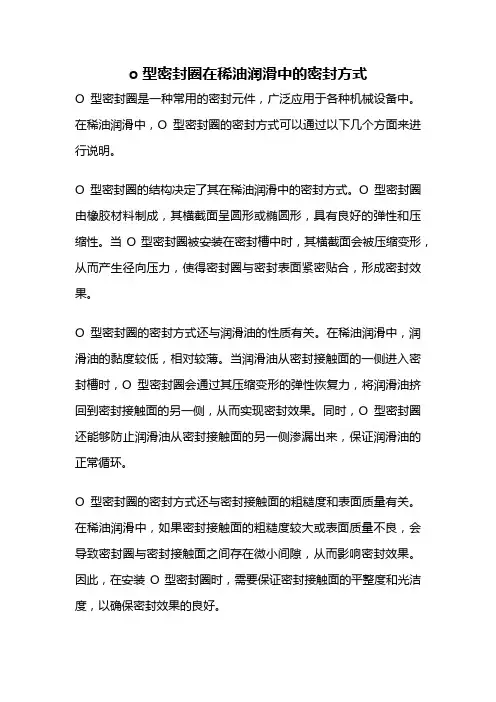

o型密封圈在稀油润滑中的密封方式O型密封圈是一种常用的密封元件，广泛应用于各种机械设备中。

在稀油润滑中，O型密封圈的密封方式可以通过以下几个方面来进行说明。

O型密封圈的结构决定了其在稀油润滑中的密封方式。

O型密封圈由橡胶材料制成，其横截面呈圆形或椭圆形，具有良好的弹性和压缩性。

当O型密封圈被安装在密封槽中时，其横截面会被压缩变形，从而产生径向压力，使得密封圈与密封表面紧密贴合，形成密封效果。

O型密封圈的密封方式还与润滑油的性质有关。

在稀油润滑中，润滑油的黏度较低，相对较薄。

当润滑油从密封接触面的一侧进入密封槽时，O型密封圈会通过其压缩变形的弹性恢复力，将润滑油挤回到密封接触面的另一侧，从而实现密封效果。

同时，O型密封圈还能够防止润滑油从密封接触面的另一侧渗漏出来，保证润滑油的正常循环。

O型密封圈的密封方式还与密封接触面的粗糙度和表面质量有关。

在稀油润滑中，如果密封接触面的粗糙度较大或表面质量不良，会导致密封圈与密封接触面之间存在微小间隙，从而影响密封效果。

因此，在安装O型密封圈时，需要保证密封接触面的平整度和光洁度，以确保密封效果的良好。

O型密封圈的密封方式还与其本身的材料特性有关。

O型密封圈通常采用橡胶材料制成，具有良好的密封性能和耐磨性。

橡胶材料具有较好的弹性和变形能力，能够适应不同的工作条件和工作压力，保持密封圈与密封接触面的贴合性。

此外，橡胶材料还具有较好的耐油性和耐腐蚀性，能够在稀油润滑中长期保持稳定的密封效果。

O型密封圈在稀油润滑中的密封方式主要通过其结构特点、润滑油的性质、密封接触面的粗糙度和表面质量以及橡胶材料的特性来实现。

合理选择和安装O型密封圈，能够有效地防止润滑油泄漏和外界污染物进入机械设备内部，保证设备的正常运行和寿命。

同时，定期检查和更换O型密封圈，也是保持密封效果的重要措施。

只有密封圈与密封接触面紧密贴合，才能确保稀油润滑中的有效密封。

5万m3稀油密封干式煤气柜使用说明书3南京5万m稀油密封干式煤气柜使用说明书编写人:赵学章审核人:袁福贵批准人:赵璐鞍钢金属结构设计研究所 2004年3月11日一、稀油密封干式煤气柜简介1 柜体结构形式简介3南京钢厂新建5万m稀油密封干式煤气柜，柜本体是一个容积可变的正20边的低压钢结构容器。

主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图1。

柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。

密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。

密封油通过泵循环使用。

柜体外设有环行平台。

各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。

另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图2。

柜体活塞环梁等主要构件全部采用焊接钢结构。

柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。

2 主要技术指标及结构参数2.1 主要技术指标3公称容积:50000m3 实际容积:53187 m利用系数:0.9储气压力:8000Pa储气介质:焦炉煤气储气温度:?50? (饱和气体)最大升降速度:<1.5m/min13煤气吞吐量:平均30000m/h3最大90000m/h2.2 结构参数3公称容积:50000m3 实际容积:53187 m形式:正20边形边长:5.9m立柱:20根外接圆直径:37.715m 内切圆直径:37.215m 侧板高度:56.909m 高径比H/D:1.509 活塞行程:48.4m导轨面间直径:37.650m 活塞直径:35.750m 柜顶架直径:37.650m 底板厚度:5mm侧板厚度:6mm柜顶板厚度:3mm活塞底板厚度:5mm上下导辊:各20个走道平台:4层2柜底面积:1098.9m2供油装置:3套上部组合式油箱:3个防回转装置:2套吹扫放散管: 3根安全放散管: 4根紧急放散管: 1根外部电梯: 载重量:500kg (,人)升降速度:0.5m/s轿厢尺寸:1000×950mm内部升降机: 载重量:250kg (3人)升降速度:0.3m/s吊笼规格:内径约,m，高,.9m3 密封油及工艺系统3.1 密封油的选择活塞式气柜的密封，是借助保持活塞油槽一定的油位高度来达到的。

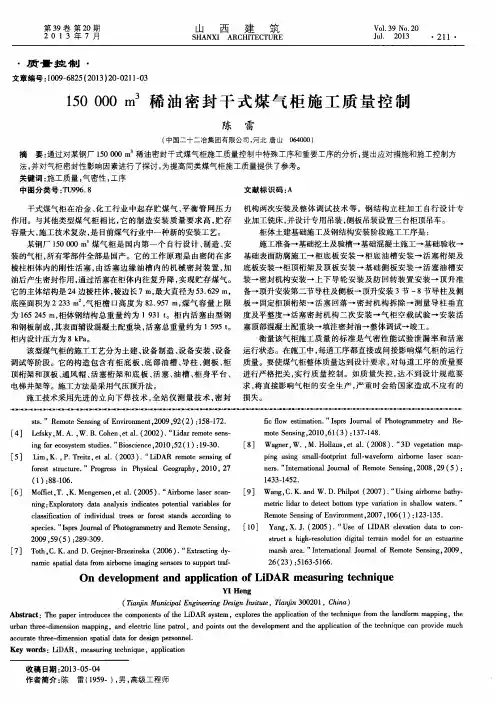

稀油密封煤气柜安装工程技术分析稀油密封煤气柜安装工程技术分析本文关键词:工程技术,煤气,密封,安装,分析稀油密封煤气柜安装工程技术分析本文简介:【摘要】稀油密封煤气柜作为一种新型的煤气输配和储存装置,其安装过程中的技术完成度和质量管理水平对煤气柜功能的发挥有重要的影响｡论文对稀油密封煤气柜进行了简要介绍,对稀油密封煤气柜的安装工程技术进行了逐项分析,对稀油密封煤气柜安装技术中的质量管理要点进行了探讨｡旨在优化稀油密封煤气柜安装工程技术,为稀稀油密封煤气柜安装工程技术分析本文内容:【摘要】稀油密封煤气柜作为一种新型的煤气输配和储存装置,其安装过程中的技术完成度和质量管理水平对煤气柜功能的发挥有重要的影响｡论文对稀油密封煤气柜进行了简要介绍,对稀油密封煤气柜的安装工程技术进行了逐项分析,对稀油密封煤气柜安装技术中的质量管理要点进行了探讨｡旨在优化稀油密封煤气柜安装工程技术,为稀油密封煤气柜功能的发挥创造良好的基础｡【关键词】稀油密封煤气柜;安装;技术;质量1稀油密封煤气柜简介世界上第一座稀油密封煤气柜于1915年出现在德国,由正多边形罐体､活塞系统､柜体底板､密封系统､柜顶系统等部分构成,煤气在柜中储存于活塞以下部位,通过活塞的上下运动实现对煤气的储存和输出,并对煤气管网内的压力进行调节｡稀油密封煤气柜在功能上有很大的优势:(1)由于罐体呈正多边形结构､加筋肋之间的间距较小,柜体的刚度较为均匀,抵抗变形的能力较强,侧板受力能力也较强;(2)由于侧板截面为“C”型结构且刚度较大,能在运输和安装过程中保持不变形,相邻侧板的安装也十分简易可靠,在安装和制造上都具有较大的优势;(3)密封滑板的侧板产生的压力较小,密封装置工艺简单,价格水平较低｡2稀油密封煤气柜的安装技术2.1柜底板安装稀油密封煤气柜的柜底为钢板,钢板之间通过搭接的方式进行连接｡在对柜底板进行铺设前,要在柜底板的下层表面刷漆｡在对柜底板进行安全铺设前,要以煤气柜为基础进行放线,然后再按照排版图进行铺设工作,铺设时按照由中间向四周的顺序进行[1]｡柜底板铺设完成后,要对其外形尺寸､搭接量以及预留工艺焊缝进行全方位的检查验收,验收合格后,方可开展后续的焊接工作｡焊接工作采用分区跳焊法进行,焊接过程中要注意释放应力｡2.2立柱安装立柱的安装要在柜顶立柱组装平台上进行,并注意对作业高度的把握｡在立柱的安装过程中,要注意对立柱垂直度的控制,尤其在进行第一节立柱的安装时,对安装技术的要求更高,可采用坐浆法进行安装,安装前要对立柱的各项技术指标进行检查,包括立柱导轮面宽偏差度､立柱总长度偏差､销钉孔距的纵横向偏差､导轮板厚度偏差､立柱正面与侧面的弯曲度偏差､导轮板面扭曲度偏差｡这些技术指标检查合格后,才能开展立柱安装工作｡在对立柱进行调整时,要将立柱间距的偏差平均分配在相应的区域｡在对立柱进行找正后,在上下两侧分别用侧板进行固定,同时将地脚螺栓紧固｡立柱的接头工作数量较少,但质量要求较高,立柱接头要使用专用的模具进行定位,并且要检查立柱刨平顶紧面､导轮板与模具工作面是否紧固,然后用螺栓将立柱钢腹板锁紧｡焊接立柱时,要注重焊条的选用和烘干必须达标,各个焊口要严格按照施工图纸和技术要求进行焊接,焊前预热､焊后保温､焊接质量必须全部达到技术要求｡2.3侧板安装侧板的安装要坚持2组对称的原则,同时保证每组侧板与下一层侧板的组装方向相反｡侧板的组装在外脚手架的上平台进行,通过使用固定销将侧板和立柱固定于安装位置,要保证上下侧板错边≤0.5mm,侧板与立柱搭接间隙≤0.3mm｡为了减少侧板由于焊接而产生变形,焊接侧板时要保证侧板上方有2层已经组对好的侧板,保证要进行焊接的侧板与下一层侧板的环向方向相反｡另外,要在固定销､侧板和立柱焊接完成后,用角磨机将导轨面磨平,预防漏气或对密封滑块毛毡产生刮磨｡2.4活塞系统与柜顶系统安装在活塞与柜顶系统的安装过程中,为了保证在浮升过程中活塞与柜顶系统的相对稳定,要将系统的几何尺寸偏差掌控在±3mm｡活塞密封装置是煤气柜的关键部分,通过在活塞油沟和侧板之间设置柔性材料进行密封｡按照立柱安装的间距对滑板进行组装,并将滑板与角部滑块进行焊接｡将密封帆布放置于油槽内部,将压板压紧､螺栓紧固,最后,对弹簧和套筒同时进行安装｡在弹簧和套筒安装完毕后,再进行隔舱帆布和牵引装置的安装｡2.5煤气柜的试运转安装工程全部结束后,要清理煤气柜,检查柜内密封机构､供油系统､气压､活塞运转等情况,直到各个部分和工序符合标准｡通过调节密封机构使油泵的启动次数达到要求,要注意调整油位调节装置时,要保证活塞油槽的油位不发生变化｡压力的波动主要源于活塞导轮与立柱接触面的松紧变化,而活塞结构的配重是固定的,因此,压力也是固定的｡在对活塞运转情况进行调试时,要注意对活塞倾斜度的调控,避免由于倾斜过大产生密封油泄露现象｡3稀油密封煤气柜安装中的质量管理要点3.1薄板焊接的质量管理在稀油密封煤气柜的安装过程中,柜底板､柜底油槽､侧板和活塞底板等位置都会用到薄板焊缝技术｡焊接时,要保证焊接人员的工艺技术水平并具备职业资格,使焊接工作高质量地开展,同时要保证对焊接能量进行严谨的管控,焊接过程要符合相关规范的规定｡焊缝操作结束后,要通过科学的检验方法对焊缝的质量进行检验,柜底板和柜底油槽的水平焊缝可以使用100%真空检验方法;柜底油槽立缝､活塞底板､侧板和活塞油槽可以采用煤油渗透法进行检验｡3.2立柱安装质量管理安装立柱前,必须对立柱的各项技术指标进行严格的检查,各项指标合格后才能进行安装｡同时还要注意拆除立柱接头模板后,要利用2m靠尺对接头纵横向偏差进行检查,保证最大间隙≤1mm｡另外,在立柱垂直度的控制方面,要采取短程控制与长程控制相结合的方式,与此同时,利用经纬仪和线坠对其进行准确的测量,使立柱的垂直度满足技术规范和要求｡立柱组装检测合格后,要在严格的工艺指导下对立柱接头进行焊接,并在焊接完成后进行磨平,保证焊接变形≤1mm｡3.3浮升安装质量管理浮升中活塞进行上升运动时,要关注活塞导轮与立柱导轨面的接触情况,避免由于接触不良造成浮升受阻,进而影响整个柜体的运行情况｡浮升活塞上升时,要对活塞的倾斜度进行及时的测量和调整,当活塞的倾斜度过大时,会造成密封结构的一侧压紧另一侧拉伸,拉伸端滑板与侧板之间的空隙会加大,从而造成密封油的泄漏增多,甚至使煤气产生泄漏,使活塞掉落底部,因此,要保证活塞的倾斜度在晴天时≤D/500,阴天时≤D/1000(D为活塞直径)｡4结语综上所述,进行稀油密封煤气柜的安装时,要满足工程中柜底板安装､立柱安装､侧板安装､活塞系统与柜顶系统安装以及柜体的试运转等工序的技术要求,并保证稀油密封煤气柜的安装质量｡【参考文献】【1】彭放林,周伟.煤气柜钢结构设计分析[J].科技创新导报,2015,12(3):94-95.作者:陈德欣单位:中国三冶集团有限公司感谢下载此文档。

稀油密封煤气柜工作原理:稀油密封干式煤气柜是正多边形结构,它是由底板、立柱、侧板、柜顶和回廊组成外壳。

柜内是可以上下活动的空间钢结构活塞。

煤气由气柜底部进入,贮存在底板、活塞和侧板围成的空间内。

通过在活塞上加配重的方法,使气柜贮存煤气压力达到规定要求。

当进气管压力高于柜内压力时,煤气就进入气柜,推动活塞上升。

当活塞内煤气减少时,活塞开始下降。

正常情况下活塞始终是做上升下降往复运动,储存和输出煤气,由于煤气柜是全钢结构,其安装质量取决于制作质量。

煤气柜立柱、侧板的重量约占煤气柜总重量的2/3,因此控制立柱,侧板的制作精度尤为关键。

为保证气柜的正常运转,下面我们对立柱、侧板的车间制作进行了一些阐述。

1 立柱的制作要点立柱是煤气柜的主要支撑结构,主要承受柜顶及侧板的荷载,同时,立柱还对活塞系统起导向作用,其制作要点如下。

(1)下料:立柱工字钢采用火焰切割机切割下料放样时,在长度方向要增加10mm的焊接收缩余量;滑板采用数控切割机切割,钢板在长度方向留有10mm的精加工余量,宽度为6mm的精加工余量。

(2)组对:滑板与工字钢的组对需在专用胎具上进行,组对前必须对工字钢、滑板坯料进行检查校正,保证其长度平直度在2mm以内,方可进行组对工序,组对时必须保证滑板宽度中心线和工字钢宽度中心线重合(即不对称度)应小于1mm。

保证滑板和工字钢上端和下端对接部位长度量的对称。

滑板与工字钢结合面的装配间隙不大于1mm。

(3)焊接:采用埋弧自动焊,H08A焊条,焊丝直径φ5.0mm,焊接电流170A～220A。

焊接顺序采用反变形,由二名焊工同向前后不得相距100mm以上进行同步焊接,确保焊高及焊接角,焊后药皮除净。

咬边深度≤0. 5mm,长度不大于100mm。

(4)校正:焊完后利用火校形式进行校正,火校时必须选用焊接温度完全冷却的坯件,确保校正后的坯件达到长度方向的平直度在2mm以内,滑板上部不平度小于1mm。

(5)加工:焊接矫正完的立柱,待火校温度完全冷却后,要上铣床加工。
