重庆信息技术职业学院毕业设计题目电子时钟的设计与实现选题性质： 设计□报告□其他院系电子工程学院专业电子信息工程技术班级 09 级（2）班学号学生姓名指导教师教务处制年月日20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
现代生活的人们越来越重视起了时间观念，可以说是时间和金钱划上了等号。
对于那些对时间把握非常严格和准确的人或事来说，时间的不准确会带来非常大的麻烦，所以以数码管为显示器的时钟比指针式的时钟表现出了很大的优势。
数码管显示的时间简单明了而且读数快、时间准确显示到秒。
而机械式的依赖于晶体震荡器，可能会导致误差。
数字钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。
数字钟的精度、稳定度远远超过老式机械钟。
在这次设计中，我们采用LED数码管显示时、分、秒，以24小时计时方式，根据数码管动态显示原理来进行显示，用12MHz的晶振产生振荡脉冲，定时器计数。
在此次设计中，电路具有显示时间的其本功能，还可以实现对时间的调整。
数字钟是其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱，因此得到了广泛的使用。
关键字：数字电子钟、单片机、AT89C51、LED数码显示摘要 (I)目录 (II)第1章绪论 (1)1.1数字电子钟的背景 (1)1.2数字电子钟的意义 (1)1.3数字电子钟的应用 (2)第2章整体设计方案 (3)2.1单片机的选择 (3)2.2单片机的基本结构 (4)第3章数字钟的硬件设计 (9)3.1最小系统设计 (9)3.2LED显示电路 (12)第4章数字钟的软件设计 (14)4.1系统软件设计流程图 (14)4.2数字时钟的仿真图 (20)4.3设计主程序 (21)第5章系统仿真 (23)5.1PROTUES软件介绍 (23)5.2电子钟系统PROTUES仿真 (23)第6章调试与功能说明 (22)6.1硬盘调试 (22)6.2系统性能测试与功能说明 (22)6.3系统时钟误差分析 (22)总结 (23)参考文献 (24)第1章绪论1.1 数字电子钟的背景20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
摘要近年来随着科学技术的发展，单片机的应用正在不断走下面还深入。
本文简单阐述了基于单片机的数字秒表的的设计。
本设计的主要特点是计时精度达到0.01秒，是各种体育竞赛的必要设备之一。
本设计的数字秒表采用AT89S52单片机为主要器件，利用其定时器的原理，结合显示电路、LED数码管以及外部外部中断电路来设计计时器。
将软硬件结合起来，使得系统能实现0~99.99秒的计时，计时精度位0.01秒。
硬件系统利用proteus仿真，在仿真中就能观察到系统的实际运行情况。
关键字：单片机数字秒表仿真一硬件设计1、1 总体方案的设计数字秒表具有显示直观、读取方便、精度高等优点，在计时中广泛应用。
本设计中用单片机和数码管组成数字秒表力求结构简单。
设计中包括硬件电路的设计和系统程序的设计。
硬件电路主要有主控制器、控制按钮与显示电路组成。
主控制器采用单片机AT89S52，显示电路采用四位共阴极数码管显示计时时间。
本设计利用AT89S52单片机的定时器，使其能精确计时。
利用中断系统使其实现启动和暂停的功能，P0口输出段码数据，P2.0~P2.2连上译码器作为位选，P3.2和P3.3接口的两个按钮分别实现启动和暂停功能。
设计的基本要求是正确性。
硬件电路按下图进行设计。
计时器采用T0中断实现，定时溢出中断周期为1ms，当溢出中断后向CPU发出溢出中断请求，每发出10次中断请求就对10ms位（即最后一位）加一，达到100次就对100ms位加一，以此类推，直到99.99s为止。
再看按键的处理。
两个按键采用中断的方法，设置外部中断0和外部中断1位脉冲边沿触发方式，这样一来每当按键按下时便会触发中断，从而实现启动和暂停。
1.2 单片机的选择本设计在选取单片机时，充分借鉴了许多成型产品使用单片机的经验。
并根据自己的实际情况，选用了ATMEL公司的AT89S52。
ATMEL公司的89系列单片机以其卓越的性能、完善的兼容性、快捷便利的电擦写操作、低廉的价格完全替代了87C5162和875152，低电压、低功耗，有DIP、PLCC、QFP封装，是目前性能最好、价格最低、最受欢迎的单片机之一。

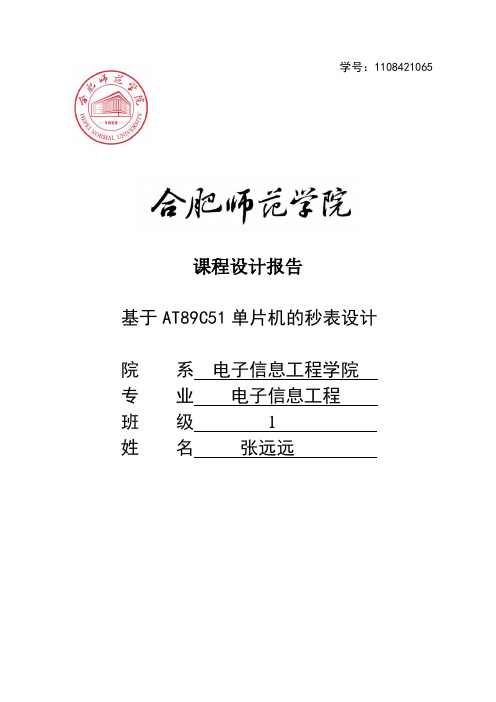

学号：**********课程设计报告基于AT89C51单片机的秒表设计院系电子信息工程学院专业电子信息工程班级 1姓名张远远摘要本设计是设计一个单片机控制的多功能秒表系统。
近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动着传统控制检测日新月异的更新。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面的知识是不够的，还要根据具体的硬件结构，以及针对具体的应用对象的软件结合，加以完善。
秒表的出现，解决了传统的由于人为因素造成的误差和不公平性。
本设计的秒表系统采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、LED数码管以及按键电路来设计计时器。
将软、硬件有机地结合起来，使得系统能够正确地进行计数，并且结合相应的显示驱动程序，使数码管能够正确地显示时间，暂停和中断。
可谓功能强大。
其中软件系统采用c语言编写程序，包括显示程序，计数程序，中断，延时程序，按键消抖程序等，硬件系统利用PROTEUS强大的功能来实现，简单且易于观察，在仿真中就可以观察到实际的工作状态。
关键字：单片机秒表目录摘要 (I)目录 (II)引言 (III)1.课程设计目的 (1)2.课程设计题目描述和要求 (1)3.课程设计报告内容 (1)3.1设计思路（方案） (1)3.2系统总体方案及硬件设计（方案论证、设计、调试） (1)3.2.1系统总体方案 (1)3.2.2硬件电路设计 (2)3.3 软件设计 (5)3.3.1软件设计概述 (5)3.3.2程序流程图 (5)3.3.3子程序模块设计 (6)4.Protues软件仿真 (7)5.秒表c语言程序 (9)6.焊接实物图 (11)7.总结（设计后的体会和建议） (11)8.参考文献： (12)引言中国使用单片机的历史只有短短的30年，在初始的短短五年时间里发展极为迅速。
纵观我们现在生活的各个领域，从导弹的导航装置，到飞机上各种仪表的控制，从计算机的网络通讯与数据传输，到工业自动化过程的实时控制和数据处理，以及我们生活中广泛使用的各种智能IC卡、电子宠物等，这些都离不开单片机。
基于单片机的秒表课程设计报告一、设计题目秒表系统设计——用AT89C51设计一个2位LED数码显示“秒表”，显示时间为00~99秒，每秒自动加一。
另设计一个“开始”按键和一个“复位”按键。
二、增加功能增加一个“暂停”按键和一个“快加”按键（每10ms快速加一）三、设计提要本实验利用单片机的定时器/计数器定时和记数的原理，结合dvcc实验箱上的集成电路芯片8032、LED数码管以及实验箱上的按键来设计计时器。
将软、硬件有机地结合起来，使得系统能够正确地进行计时，数码管能够正确地显示时间。
其中本实验设计了四个开关按键：其中一个按键按下去时以1秒加一开始计时，即秒表开始键（本实验中当开关从1变为0时开始计时），另一个按键按下去时暂停计时，使秒表停留在原先的计时（本实验中当相应开关从1变为0时即停止计时），第三个按键按下去时清0（本实验中当相应开关从1变为0时即停止计时），第四按键按下去则是以每10ms秒快速加一计时（本实验中当开关从1变为0 时开始计时）。
本实验中开始时都要使各按键回到各初始位置，即都处于1状态。
三、课设目的1、通过本次课程设计加深对单片机课程的全面认识复习和掌握，对单片机课程的应用进一步的了解。
2、掌握定时器、外部中断的设置和编程原理。
3、通过此次课程设计能够将单片机软硬件结合起来，对程序进行编辑，校验。
四、意义该实验通过单片机的定时器/计数器定时和计数原理，设计简单的计时器系统，拥有正确的计时、暂停、清零、快加功能，并同时可以用数码管显示，在现实生活中应用广泛，具有现实意义。
五、本人所做工作根据相关的单片机材料，利用所学的单片机知识，结合DVCC系列单片机微机仿真实验系统中的软件和硬件（集成电路芯片8032，七段数码管，开关电路及时钟信号电路，按键等），编写能够实现该项目的软件程序，最后将软、硬件有机的结合起来，进行有效的调试，达到完成该实验课程设计的目的要求。
六、实验内容用AT89C51设计一个2位LED数码显示“秒表”，显示时间为00~99秒，每秒自动加一。
一、电子时钟、秒表与计数器得设计1、实现得功能:1）有key０，key1两个功能按键,复位后，数码管会默认显示时钟模式HH、ＭＭ。
（HＨ表示小时，ＭM表示分钟),key0短按一次就进入到了秒表模式,数码管显示格式S、ＳＳ、Ｓ，(分别表示百秒，秒,毫秒）key0再短按一次就进入到了计数器模式，数码管显示格式CＣＣＣ（分别为千位百位十位个位)。
key０再短按一次，又进入到了时钟显示模式，就这样由ｋeｙ0控制模式得转换。
２）有ＲST复位键,本身电路设计有上电自动复位功能，按下ＲＳT后，电路复位。
3）有ckey0，ｃｋeｙ1两个计数按键，按下ckeｙ0，计数加一,按下cｋeｙ1,计数减一。
4) 电子时钟与秒表时间计时方法就是采用89S５2内部计时器0得一种工作方式（详见后面得代码分析)，通过计时器0中断来控制时间得运行.５)计数器就是采用外部中断0与外部中断1这两个外部中断实现加１与减1得操作.（1）电子时钟模式：（以下“长按”表示按下按键得时间大于１秒，“短按”表示按下得时间小于0、7 秒）1)长按ｋey1一次，会进入到调整分钟得模式,短按key1一次，分钟会加一。
第二次长按kｅy1,会进入到调整小时得模式,短按key1一次，小时加一.第三次长按keｙ１，重新回到时钟显示模式，这时再短按key1,时间不会变化2)长按key0一次，会进入到显示秒得模式（2）秒表模式：1）由kｅy0控制进入秒表模式后，短按key1一次,秒表计时开始，再短按kｅy1一次计时结束2）长按key１一次，秒表清零（3）计数器模式1）按ckey0一下,计数加一,数码管相应得显示得数值加一，按ckey1一下,计数减一，数码管相应得显示得数值减一，由于数码管得位数限制,最大只能显示到９999，此时按下ckey0无反应；考虑到实际计数功能，没有设置负数，所以最小显示0000,这时按下ｃkey１，无反应。
2）长按kｅy1一次计数器清零。
2、电路原理图（1）使用片内振荡器（2）具有上电复位与手动复位两个功能（3）key0，key１分别接P１、0与Ｐ１、1引脚（4）由P０、0～P０、7输出到七段数码显示管（5）由P2、0~P2、3接三极管,驱动共阳七段数码显示管（6） ckey0，ｃkｅｙ1接P3、2与Ｐ3、3两个引脚,为两个外部中断4．电路焊接实物图（1）正面（２)反面：由于显影、腐蚀过程做得不好，导致电路板过度腐蚀,但就是经过修改之后,电路可以正常运行，并无大碍,只就是不美观。
基于单片机的秒表课程设计姓名：班级：学号：专业：指导老师：年月日目录1、总体设计方案简介1.1设计课程任务1.2系统分析1.3系统方案1.4方案论证2、硬件设计2.1控制芯片的介绍2.2硬件接线2.2.1硬件接线接口2.2.2硬件接线图3、软件设计3.1程序设计思路3.2流程图3.3源程序3.4仿真结果4、元件清单5、心得体会基于单片机的秒表课程设计摘要本设计的成品是在单片机最小系统的基础上增加显示电路和控制电路来完成数字式秒表的硬件电路的。
电子秒表电路主要由AT89S51单片机最小系统电路、七段数码管动态显示电路和控制电路组成，它能实现八段数码显示和计时，能通过控制电路控制时间的暂停和开始。
关键字：AT89S51 数码管最小系统1总体设计方案简介1.1设计课题任务设计一个具有特定功能的数字式秒表。
用AT89C52设计一个2位LED数码显示“秒表”,显示时间为00-59,另设计一个“开始”按钮和一个“复位”按钮。
按键说明：按“开始”按键，开始计数，数码管从00开始每秒自动加一；按“复位”按键，系统清零，数码管显示00。
1.2系统分析设计的电路主要是能多次计时，计时的多少通过显示电路出来，设计框图如图所示；1.3系统方案利用AT89C52单片机设计数显定时器。
此方案采用AT89C52单片机系统来实现。
AT89C52芯片内含8KB的EEPROM，不需要外扩展存储器，可是系统整体结构更为简单。
设计框图如图所示；1.4方案论证此方案是以AT89C52芯片为中心控制系统，可实现计时、清零等功能，大大提高了系统的智能化，也是的系统所测结果精度大大提高。
所以此方案可行。
2硬件设计2.1控制芯片的介绍AT89S52是一种低功耗、高性能的片内含有4KB快闪可编程/擦除只读存储器，的8位CMOS微控制器，使用高密度、非易失存储技术制造，并与80S52引脚和指令系统完全兼容。
主要性能：与MCS-51微控制器产品系列兼容。
本科毕业论文基于89C51单片机电子数字时钟的设计目录第一章第一章 电子时钟的总体设计电子时钟的总体设计 ....................................................................................................... ...................................................................................................... 44 1.1 设计目的设计目的.......................................................................................................................... 4 1.1.1 课程设计课程设计 ............................................................................................................... 4 1.1.2 AT89C51芯片的串口功能芯片的串口功能.................................................................................... 4 1.1.3用keil 软件进行编程与调试 .................................................................................. 4 1.2 设计任务设计任务 .......................................................................................................................... 4 1.3 设计思路设计思路.......................................................................................................................... 4 第二章第二章 硬件系统的设计硬件系统的设计............................................................................................................... .............................................................................................................. 66 2.1 电路原理图设计电路原理图设计 .............................................................................................................. 6 2.1.1 电子钟的硬件电路框图电子钟的硬件电路框图...................................................................................... 6 2.2 AT89C51引脚及其功能 (6)2.2.1 AT89C51的原理及说明的原理及说明 ........................................................................................ 6 2.2.2 引脚功能引脚功能 ............................................................................................................... 7 2.3 驱动部件驱动部件 .......................................................................................................................... 8 2.4 显示部分显示部分.......................................................................................................................... 9 第三章第三章 软件系统的设计软件系统的设计............................................................................................................. ............................................................................................................ 110 3.1 电子钟的主程序电子钟的主程序............................................................................................................ 11 3.2 电子钟的显示子序电子钟的显示子序 ........................................................................................................ 12 3.3 定时器中断服务程序定时器中断服务程序 .................................................................................................... 13 3.4 电子时钟设计程序清单电子时钟设计程序清单 ................................................................................................ 15 3.5 程序进行编译仿真程序进行编译仿真........................................................................................................ 18 3.5.1 89C51程序 ......................................................................................................... 18 3.5.2 用PROTEUS ISIS 进行电子万年历的仿真测试 . (20)第四章第四章对89C51设计的电子时钟的总结................................................................................. 22 参考文献 ........................................................................................................................................ . (2)23摘要本次实训是基于AT89C51单片机电子钟的设计，对时、分、秒的显示的控制,时、分、秒用六位数码管显示LED 数码管时钟电路采用24小时计时方式。
单片机的秒表系统设计 0 提供全套毕业论文，各专业都有
单片机课程设计 ——单片机的秒表系统设计
姓 名： 专 业：通信工程2011级 学 号： 辅导老师： 单片机的秒表系统设计
1 西南石油大学电气信息学院通信工程单片机的秒表系统设计
2 目录 1 设计要求及目的 ................................. 3 2.硬件设计 ..................................... 3 2.1 AT89C51单片机简介 ......................... 3 2.2设计思路 ................................... 4 2.3硬件电路设计 ............................... 4 3.2源程序: .................................... 7 4系统调试与仿真 ................................. 11 4.1仿真软件简介 .............................. 11 4.2仿真调试 .................................. 12 5 总结 .......................................... 14 单片机的秒表系统设计
3 1 设计要求及目的 1.1课题要求 本课题是基于单片机的秒表系统设计，它的具体要求有以下几点： （1）用单片机AT89C51实现； （2）以0.1秒为最小单位进行显示； （3）有清零、开始、停止功能、每到一秒有声音提示；
2.硬件设计 2.1 AT89C51单片机简介 AT89C51是一种低功耗、高性能的片内含有4KB快闪可编程/擦除只读存储器（FPEROM-Flash Programmable and Eraseable Read Only Memory）的8位CMOS微控制器，使用高密度、非易失存储技术制造，并且与89C51引脚和指令系统完全兼容。引脚分别如图2.1所示。
目录第一章绪论.................................................................................................................. 1 1.1 1.1 秒表及其发展现状秒表及其发展现状......................................................................................... 1 1.2 1.2 设计目的及意义设计目的及意义............................................................................................. 1 1.3 1.3 设计内容设计内容......................................................................................................... 1 1.4 1.4 课题设计要求课题设计要求................................................................................................. 1 第二章硬件设计.......................................................................................................... 2 2.1 2.1 总体方案的设计总体方案的设计............................................................................................. 2 2.2 2.2 单片机的选择单片机的选择................................................................................................. 3 2.2.1 AT89C51单片机性能介绍.................................................................................... 4 2.2.2 2.2.2 单片机最小系统单片机最小系统................................................................................................... 6 2.3 2.3 显示电路的选择与设计显示电路的选择与设计................................................................................. 8 2.4 2.4 按键电路的选择与设计按键电路的选择与设计............................................................................... 11 2.5 2.5 时钟电路的选择与设计时钟电路的选择与设计............................................................................... 12 2.6 2.6 系统总电路的设计系统总电路的设计....................................................................................... 13 第三章软件设计........................................................................................................ 15 3.1 3.1 程序设计思想程序设计思想............................................................................................... 15 3.2 3.2 程序框程序框........................................................................................................... 16 3.3 3.3 源程序及说明源程序及说明............................................................................................... 17 第四章系统的仿真与调试........................................................................................ 18 4.1 4.1 硬件的调试硬件的调试................................................................................................... 18 4.1.1 4.1.1 排除元器件失效排除元器件失效................................................................................................. 18 4.1.2 4.1.2 排除电源故障排除电源故障..................................................................................................... 18 4.1.3 4.1.3 联机仿真调试联机仿真调试..................................................................................................... 18 4.2 4.2 软件的仿真与调试软件的仿真与调试....................................................................................... 18 4.2.1 Proteus 简介...................................................................................................... 18 4.2.2 4.2.2 软件的仿真软件的仿真......................................................................................................... 19 4.2.3 4.2.3 软件的调试软件的调试......................................................................................................... 19 结论............................................................................................................................ 21 致谢............................................................................................................................ 22 参考文献...................................................................................................................... 23 附录源程序及说明.................................................................................................... 24 摘要电子秒表在生活中的应用电子秒表在生活中的应用,,它可广泛应用于对运动物体的速度、加速度的测量实验量实验,,还可用来验证牛顿第二定律、机械能守恒等物理实验机械能守恒等物理实验,,同时也适用于对时间测量精度要求较高的场合间测量精度要求较高的场合..测定短时间间隔的仪表。
.
Word 资料
《单片机原理与应用》课程设计报告
基于89C51单片机的秒表设计
专业：
学号：
姓名：
.
Word 资料
2015-12-25
一、课题名称
基于89C51单片机的秒表设计
二、任务要求
1、计时范围：0~59分59.59秒，整数四位数和小数两位数显示；
2、计时精度10毫秒；
3、复位按钮，计时器清零，并做好下次计时准备；
4、可以对两个对象（A、B）计时，具有启/停控制；
3、设开始、停止A、停止B、显示A、显示B、复位按钮。
三、任务分析
1、设计中包括硬件电路的设计和系统程序的设计。其硬件电路主要有主控制器，计
时与显示电路和回零、启动和停表电路等。主控制器采用单片机89C52显示电路采用共
阳极LED数码管显示计时时间。
2、利用89C52单片机的定时器/计数器定时和记数的原理，使其能精确计时。
3、P0口输出段码数据，P2.0-P2.4口作列扫描输出，P1.1、P3.2、P3.3、P2.5口接
四个按钮开关，分别实现开始、暂停、清零和查看上次计时时间功能。
4、利用中断系统使其能实现开始暂停的功能。
四、设计方案
1、硬件方案
.
Word 资料
工作原理：计时采用定时器T0中断完成，定时溢出中断周期为1ms，当一处中断后
向CPU发出溢出中断请求，每发出一次中断请求就对毫秒计数单元进行加一，达到10次
就对十毫秒位进行加一，依次类推，直到99.99秒重新复位。
再看按键的处理。这四个键可以采用中断的方法，也可以采用扫描的方法来识别。复
位键和查看主要功能在于数值复位和查询上次计时时间，对于时间的要求不是很严格。而
开始和停止键则是用于对时间的锁定，需要比较准确的控制。因此可以对复位和查看按键
采取扫描的方式。而对开始和停止键采用外部中断的方式。
设计中包括硬件电路的设计和系统程序的设计。其硬件电路主要有主控制器，显示电
路和回零、启动、查看、计次电路等。主控制器采用单片机89C52，显示电路采用共阳极
LED数码管显示计时时间，四个按键均采用触点式按键。
程序流程图：
2、软件方案
使用keil软件编程，protues软件仿真。
五、具体实现
1、硬件电路图及工作原理描述
.
Word 资料
2、51单片机
51单片机是对所有兼容Intel 8031指令系统的单片机的统称。该系列单片机的始祖是
Intel的8031单片机，后来随着Flash rom技术的发展，8031单片机取得了长足的进展，
成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它广泛应用
于工业测控系统之中。很多公司都有51系列的兼容机型推出，今后很长的一段时间内将
占有大量市场。51单片机是基础入门的一个单片机，还是应用最广泛的一种。
3、LED数码显示器
.
Word 资料
本设计采用的是7SEG-MPX2-CC-BLUE型号双数码管，它是一种半导体发光器件，
其基本单元是发光二极管。如下图所示：
4、软件流程图及对应实现程序
实现程序
#include
#define uchar unsigned char
#define uint unsigned int
sbit P01=P0^1;
.
Word 资料
sbit P00=P0^0;
//延时
void delay(uint z)
{ uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void main()
{ uint temp;
uchar n;
while(1)
{ P0=0xff;
P1=0xff;
delay(100);// 刚开始熄灭所有灯
//（1）依次单独点亮。
temp=0x01; //给初始值
for(n=0;n<10;n++)
{
P1=~temp;
P0=~(temp>>8);
delay(100);
temp<<=1;
}
//（2）5个亮5个不亮循环4次。
for(n=0;n<4;n++)
{
P1=0x55; P00=0; P01=1; //第1，3，5，7，9,灯亮。
delay(100);
.
Word 资料
P1=0xaa; P00=1; P01=0;//第2，4，6，8，10个灯不亮。
delay(100);
}
//（3）两边各5个，轮流亮，循环4次。
for(n=0;n<8;n+=2)
{ P1=0xe0; P00=1; P01=1; //第1，2，3，4，5个灯亮。
第6，7，8，9，10个灯不亮。
delay(100);
P1=0x1f; P00=0; P01=0; //第1，2，3，4，5个灯亮。
第6，7，8，9，10个灯不亮。
delay(100);
}
//(4)灭三个亮两个，亮两个灭三个，循环四次。
for(n=0;n<4;n++)
{ P1=0xe7;P00=0;P01=0; //第1，2，3，6，7，8灯不亮。
第4，5，9，10个灯亮。
delay(100);
P1=0x18;P00=1;P01=1; //第1，2，3，6，7，8灯
亮。第4，5，9，10不亮。
delay(100);
}
}
}
六、仿真、实验验证过程及硬件结果、现象
1、对秒表设计进行分析，决定几组方案；
2、在Pruteus软件中，画电路图，进行仿真、调试；
3、对自己想要实现的秒表现象，在keil软件中进行编程，编译，并于 Proteus联调。
4、仿真电路图以及仿真结果如下图所示：
.
Word 资料
仿真效果图1
仿真效果图2
七、总结（体会）
通过这次的课程设计,让我学习到了很多知识以及认识到了很多问题。同时我意识到了
一个很重要的问题，那就是课程设计之前的准备工作也是很重要的，包括提前预习设计的
题目，上网和去图书馆查阅资料。我清楚的知道了，资料也是那么重要，否则在一个新颖
.
Word 资料
的题目面前，你将无从下手。通过准备工作，这样可以保正在设计的时候，有了充足的准
备，使得自己不会在真正要开始课程设计的时候，对着题目发呆，没有什么进展。因此，
我觉得这个也是对待学习的一种好的态度，以后在学习中，也要一直以这种好的态度对待。
