基于ANSYS的焊接温度场和应力的数值模拟研究一、本文概述随着现代工业技术的飞速发展，焊接作为一种重要的连接工艺，在航空、汽车、船舶、石油化工等领域的应用日益广泛。
然而，焊接过程中产生的温度场和应力场对焊接结构的性能有着至关重要的影响。
为了深入理解焊接过程中的热-力行为，预测焊接结构的变形和残余应力，进而优化焊接工艺参数和提高产品质量，本文旨在利用ANSYS有限元分析软件，对焊接过程中的温度场和应力场进行数值模拟研究。
本文首先简要介绍了焊接数值模拟的意义和现状，包括焊接数值模拟的重要性、国内外研究现状和存在的问题等。
随后，详细阐述了ANSYS 软件在焊接数值模拟中的应用，包括其基本原理、分析流程、模型建立、参数设置等方面。
在此基础上，本文以某典型焊接结构为例，详细阐述了焊接温度场和应力场的数值模拟过程，包括模型的建立、边界条件的设定、求解参数的选择、结果的后处理等。
对模拟结果进行了详细的分析和讨论，验证了数值模拟方法的准确性和可靠性，为实际工程应用提供了有益的参考。
本文的研究不仅有助于深入理解焊接过程中的热-力行为，为优化焊接工艺参数和提高产品质量提供理论支持，同时也为ANSYS软件在焊接数值模拟领域的应用推广和进一步发展奠定了基础。
二、焊接理论基础焊接是一种通过加热、加压或两者并用，使两块或多块金属在原子层面结合形成永久性连接的工艺过程。
焊接过程涉及复杂的物理和化学变化，包括金属的熔化、凝固、相变以及应力和变形的产生等。
因此，深入了解焊接过程的理论基础对于准确模拟焊接过程中的温度场和应力分布至关重要。
焊接过程中，热源将能量传递给工件，导致工件局部快速升温并熔化。
熔池形成后，随着热源的移动，熔池中的液态金属逐渐凝固形成焊缝。
焊接热源的类型和移动速度、工件的材质和厚度等因素都会影响焊接过程的温度场分布。
为了准确模拟这一过程，需要了解各种热源模型（如移动热源模型、体积热源模型等）及其适用范围，并选择合适的模型进行数值模拟。

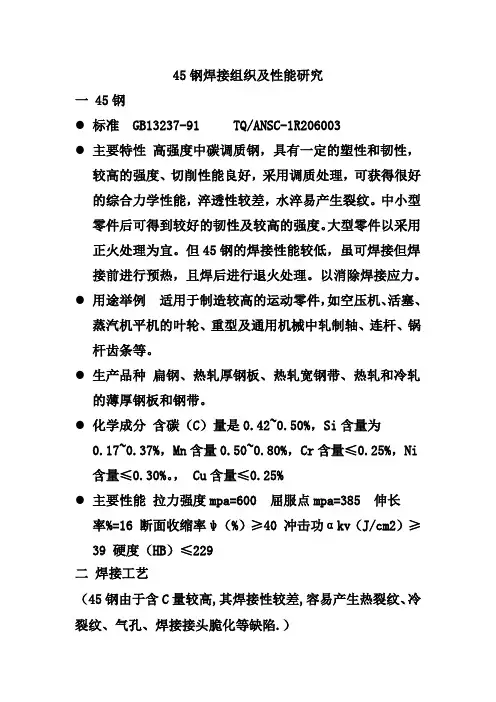

45钢焊接组织及性能研究一 45钢●标准 GB13237-91 TQ/ANSC-1R206003●主要特性高强度中碳调质钢，具有一定的塑性和韧性，较高的强度、切削性能良好，采用调质处理，可获得很好的综合力学性能，淬透性较差，水淬易产生裂纹。
中小型零件后可得到较好的韧性及较高的强度。
大型零件以采用正火处理为宜。
但45钢的焊接性能较低，虽可焊接但焊接前进行预热，且焊后进行退火处理。
以消除焊接应力。
●用途举例适用于制造较高的运动零件，如空压机、活塞、蒸汽机平机的叶轮、重型及通用机械中轧制轴、连杆、锅杆齿条等。
●生产品种扁钢、热轧厚钢板、热轧宽钢带、热轧和冷轧的薄厚钢板和钢带。
●化学成分含碳（C）量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，Cr含量≤0.25%，Ni含量≤0.30%。
， Cu含量≤0.25%●主要性能拉力强度mpa=600 屈服点mpa=385 伸长率%=16 断面收缩率ψ（%）≥40 冲击功αkv（J/cm2）≥39 硬度（HB）≤229二焊接工艺（45钢由于含C量较高,其焊接性较差,容易产生热裂纹、冷裂纹、气孔、焊接接头脆化等缺陷.）1.焊接电源：采用直流反接电源。
2.焊材的选择: J507，直径为Ф3.2mm.使用前要烘干。
3.坡口：坡口开在45钢侧，以尽量减少45钢的熔入量。
4.焊接电流的选择：在同等条件下要比单独焊接A3钢时小10-15%。
5.焊前处理：焊件最好要经过前处理，如去除油污、氧化皮，并清理干净。
6.焊前预热：用火焰加热到200℃左右。
加热范围为坡口两侧100mm左右。
7.焊后热处理：焊后立即进行热处理600-650℃左右。
然后缓冷。
⑴预热预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。
通常，35和45钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至250～400℃。
