互换性与测量技术实验指导书测控技术教研室机械与汽车工程学院实验一尺寸误差测量一、实验目的1.了解立式光学计的测量原理。
2.熟悉用立式光学计测量外径的方法。
3.加深理解计量器具与测量方法的常用术语。
二、实验内容1.用立式光学计测量赛规。
2.根据测量结果，按国家标准GBl957—81《光滑极限量规》查出被测塞规的尺寸公差和形状公差，作出适用性结沦。
三、测量原理及计量器具说明投影立式光学计用于长度测量，其测量方法属于接触测量，一般用相对测量法测量轴的尺寸。
光学计比较仪是一种精密度较高、结构简单的常用光学仪器，除主要用于轴类零件的精密测量外，还用来检定5等（3、4级）量块。
本仪器采用光学投影读数方法，它操作方便、工作效率较高。
同时本仪器的投影屏采用腊屏新技术，并在其腊屏前设置一块读数放大镜，对提高刻线的成像质量及整个视场获得较匀称的主观亮度有一定的效果。
（一）仪器结构：仪器结构如图1-1所示，投影光学计管是由上端壳体12及下端测量管17二部分组成的，上端壳体12内装有隔热片、分线板、反射棱镜、投影物镜、直角棱镜、反射镜、投影屏及放大镜等光学零件，在壳体的右侧上装有调节零位的微动螺钉4，转动微动螺钉4可使分划板得到一个微小的移动而使投影屏上的刻线迅速对准零位。
测量管17插入仪器主体横臂7内，其外径为φ28d，在测量管17内装有准直物镜，平面反射镜及光学杠杆放大系统的测量杆，测帽9装在测量杆上，测量杆上下移动时，测量杆上端的钢珠顶起平面反射镜，致使平面反射镜座以杠杆板上的另二颗钢珠为摆动轴，而倾斜一个φ角，其平面反射镜与测量杆是由二个抗拉弹簧牵制，对测定量块或量规有一定的压力。
测量杆下端露在测量管17外，以备套上各种带有硬质合金头的测帽。
测量杆的上下升降是借助于测帽提升器9的杠杆作用，立式提升器9上有一个滚花螺钉，可以调节其上升距离，达到方便地使被测工件推入测帽下端，并靠两个抗拉弹簧的拉力使测头与被测工件良好接触。
实验2-4 用摆差测定仪测量跳动度误差一、实验目的1．掌握径向圆跳动、径向全跳动和端面圆跳动的测量方法。
2．理解圆跳动、全跳动的实际含义。
二、仪器简介摆差测定仪主要由干分表、悬臂、支柱、底座和顶尖座组成，仪器外观及测量示意如图2-10所示。
图2-10中各零部件名称、代号如下：底座l、滑板2、调整滑扳手轮3、顶尖座固定螺钉4、顶尖固定螺钉5、顶尖座6、调整悬臂升降螺母7、回转盘8、提升千分表搬手9和千分表10。
图2-10三、实验步骤与数据处理本实验的被测工件是以中心孔为基准的轴类零件如图2-11所示。
图2-111．径向因跳动误差的测量测量时，首先将轴类零件安装在两顶尖间，使被测工件能自由转动且没有轴向窜动。
调整悬臂升降螺母至干分表以一定压力接触零件径向表面后，将零件绕其基准轴线旋转一周，若此时千分表的最大读数和最小读数分别为min max a 和a 时，则该横截面内的径向回跳动误差为同法测量n 个横截面上的径内圆跳动，选取其中最大者即为该零件的径向圆跳动误差。
2．端面圆跳动误差的测量零件支承方法与测径向跳动相同，只是测头通过附件(用万能量具时，千分表测头与零件端面直接接触)与端面接触在给定的直径位置上。
零件绕其基准轴线旋转一周，这时千分表的最大读数和最小读数之差为该零件的端面圆跳动误差。
若被测端面直径较大，可根据具体情况，在不同直径的几个轴向位置上测量端面圆跳动值，取其中的最大值作为测量结果。
3．径向全跳动误差的测量径向全跳动的测量方法与径向回跳动的测量方法类似，但是在测量过程中，被测零件应连续回转，且指示表沿基准轴线方向移动(或让零件移动)．则指示表的最大读数差即为径向全跳动。
四、思考题1． 径向圆跳动测量能否代替同轴度误差测量?能否代替圆度误差测量?2． 端面圆跳动能否完整反映出端面对基准轴线的垂直度误差?。

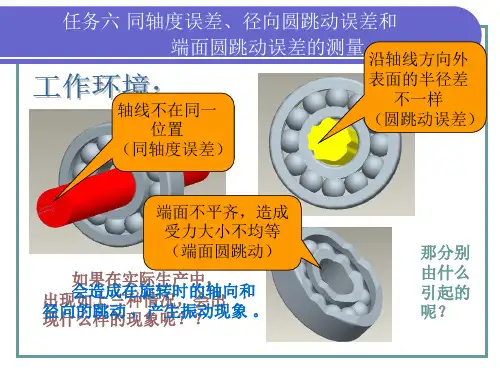

第十二单元同轴度误差、径向圆跳动误差和端面圆跳动误差的测量一、单项选择题1.在轴承有同轴度误差和径向与端面圆跳动误差时会产生（）现象。
BA.跳动B.振动C.旋转D.移动2.下列可以用来测量同轴度、径向与端面圆跳动误差的仪器是 DA.中心台B.偏摆仪C.刀口刃V形块D.以上都可以3.以下与径向圆跳动公差带形状相类似的是 CA.圆柱度公差带B.轴向圆跳动公差带C.圆度公差带D径向全跳动公差带4.下图所示为同轴度公差标注和同轴度公差带示意图,同轴度公差带含义解释正确的是 A第4题图A.被测圆柱体的轴线必须位于直径为公差值φ0.08mm,且轴线与基准轴线重合的圆柱面内的区域B.被测圆柱面任一正截面的圆周必须位于直径为φ0.08mm的两同心圆之间C.被测圆柱面必须位于直径为公差值φ0.08mm的两同轴圆柱面之间D.被测圆柱体的轴线必须位于直径为公差值φ0.08mm的两同轴圆柱面内5对于径向全跳动,下列论述不正确的有 DA.当径向全跳动误差不超差时,圆柱度误差肯定也不超差B测量方向与轴线垂直C.属于跳动公差D.与圆柱度公差带完全相同6若用百分表在零件端面上任一直径位置旋转一周,测得最大读数和最小读数分别为+0.05mm和-0.03mm,则此直径位置上的轴向圆跳动的误差为 DD.0.08mmA.0.01mmB.0.02mmC.0.04mm7生产实际中可用检测（）的方法测量同轴度 BA.圆度B.径向圆跳动C.圆柱度D.端面全跳动8.一般情况下测量轴向圆跳动时,被测要素绕基准轴线旋转一周,其测量方向均应与基准轴线 AA.平行B.垂直C.倾斜D同轴9若两平面对基准平面的对称度公差值为0.1mm,则该两平面的中心平面对基准平面的允许偏离量为 BA0.1mmB.0.05mmC 0.2mmDφ0.lmm10.在与基准同轴的任一直径测量圆柱面上沿轴线方向距离为公差值t的两圆之间的区域是（）公差带 DA.圆度B.圆柱度C.同轴度D.端面圆跳动二、是非选择题X1径向全跳动是评定圆柱形零件形状精度的一个较好的综合指标。
