管道仪表流程图物料代号和缩写词

  • 格式：doc
  • 大小：48.00 KB
  • 文档页数：4

2.0.1

分类

物料代号用于管道编号，分为工艺物料代号及化学品、辅助物料和公用物料代号两类。

2.0.2

工艺物料代号

编写代号 英 文 中文词义

P Process stream 工艺物料（通用代号）

PG Process gas 工艺气体

PL Process liquid 工艺液体

PS Process solid 工艺固体

2.0.3

化学品、辅助物料和公用物料代号

缩写代号 英 文 中文词义

A Air 气

AC Acid 酸、酸液

ACG Acidi1y gas 酸性气体

ACL Acidi1y liquid 酸性液体

ACS Acidi1y sewage 酸性污水

AD Additive 添加剂

AM Ammonia 氨

AMG Gaseous ammonia 氨气（作制冷剂）

AML Liquid ammonia 液氨（作制冷剂）

AMW Ammonia water 氨水

BD B1owdown 排污

BR Brine 盐卤水

BW BOi1er feed water 锅炉给水

C steamy condensate 水蒸汽凝液

CA Caustic 碱，碱液

CAG Caustic gas 碱性气体

CAL Caustic liquid 碱性液体

CAS Caustic sewage 碱性污水

CAT Cata1yst 催化剂

CHW Chilled water 冷冻冷水（指0℃以上） CL Chlorine 氯

CM Chemicals 化学品

CNS Clean sewage 清净下水

CO Cooling oil 冷油（冷却油）

COO Carbon dioxide 二氧化碳

CRS Contaminated rain and sewage 污染下水（指污染的雨水、冲洗水、放净水、排水）

CSW Chilled salt water 冷冻盐水（指0℃以下）CTM

CTM Cooling transfer material 冷载体

CW Cooling water 冷却水

CWR Cooling water return 冷却水口水

CWS Cooling water supp1y 冷却水供水

DAW Dealkalized water 脱碱水（用于除盐水系统）

DEW Demineralized water 除盐水（脱盐水）

DR Drain 排水、排液

DW Domestic water 生活用水、饮用水

EA Exhaust air 排出空气

ER Ethane（or ethylene）refrigerant 乙烷（或乙烯）冷冻剂

Es Exhaust steam 排出蒸汽

F Flare exhaust 火炬排放气

FG Fuel gas 燃料气

FLG Flue gas 烟道气

FLW Filtrated water 过滤水

FO Fuel oil 燃料油

FOS Foaming solution 泡沫液

FR Freon refrigerant 氟里昂冷冻剂

FT Fused salt 熔盐

FW Fire water 消防水

GO Gland oil 填料油

GW Gassed water 加气水、溶气水

H Hydrogen 氢气

HA Hydrochloric acid 盐酸

合集下载

最好管线号编号规则及含义E有用

最好管线号编号规则及含义E有用

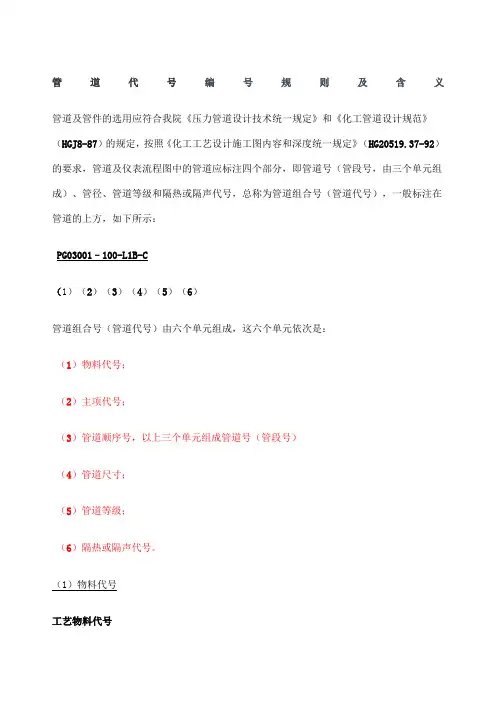

管道代号编号规则及含义

管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：

PG03001–100-L1B-C

（1）（2）（3）（4）（5）（6）

管道组合号（管道代号）由六个单元组成，这六个单元依次是：

（1）物料代号；

（2）主项代号；

（3）管道顺序号，以上三个单元组成管道号（管段号）

（4）管道尺寸；

（5）管道等级；

（6）隔热或隔声代号。

（1）物料代号

工艺物料代号 PA 工艺空气 PL 工艺液体

PG 工艺气体 PL1 工艺液体

PGL 气液两相流工艺物料 PLS 液固两相流工艺物料

PGS 气固两相流工艺物料 PS 工艺固体

PE 苯酚 PW 工艺水

PF 苯酚树脂 SC 冷凝水收集

WW 酚醛 Na 碱液

PA 甲醛

辅助、公用工程物料代号

1）空气 3）水

AR 空气 TW 一次上水

CA 压缩空气 DW 饮用水 IA 仪表空气 DM 去离子水

WG 废气 CWS 循环水进

N 氮气 CWR 循环水回

2）蒸汽、冷凝水 PW 纯水

LS 低压蒸汽（饱和或微过热） WFI 注射水

LUS 低压过热蒸汽 WS 循环水(供)

MS 中压蒸汽（饱和或微过热） WR 循环水(回)

MUS 中压过热蒸汽 CWS 冷冻水(供)

S1 0.1MPa蒸汽 CWR 冷冻水(回)

S3 0.3MPa蒸汽 BS 冷冻盐水(供)

S6 0.6MPa蒸汽 BR 冷冻盐水(回) SC 蒸汽收集 HWS 热水(供)

PS 纯蒸汽 HWR 热水(回)

SC 蒸汽冷凝水 BW 锅炉供水

TS 伴热蒸汽 CHS 冷冻水

工艺管道英文代号及缩写

工艺管道英文代号及缩写

工艺管道常用缩写（个人搜集）

石油天然气工艺管道安装常用英语缩写

1、SWAGED NIPPLE CONC SMLS.：大小头 同心 无缝

2、BLE/PSE：Beveled Large End/Plain Small End 大端开破口/小端平端

3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、大端开破口/小端平端、小端开破口/大端平端

4、ELBOW 90 DEG LR BW SMLS.：弯头 90度 长半径（R=1.5DN） 对焊 无缝

5、PIPE SMLS PE/BE：无缝管 平口/坡口

6、GASKET FLAT RING：垫圈 平面 环形

7、compressed asbestos fiber jointing sheet：石棉胶板

8、SPECTACLE BLIND：8字盲板

9、STUDBOLT ALLOY STEEL：双头螺栓 合金钢

10、SR ：短半径（R=1.0DN）

11、Mild Steel 软钢; 低碳钢 软钢丝

12、Mild Steel Arc Welding Electrode 低碳钢焊条

13、Mild Steel Channel 槽钢

14、Mild Steel Checkered Plate 花纹钢板

15、Mild Steel Equal Angle 等边角钢

16、Mild Steel Expanded Sheets 钢板网

17、Mild Steel Fire Box 软钢板火箱

18、Mild Steel Hexagonal Bolts 六角螺丝梗

19、Mild Steel Hexagonal Bolts And Nuts 六角螺丝闩

20、Mild Steel I-Beam 低碳工字钢

21、Mild Steel Ingot 低碳钢锭

22、Mild Steel Plate 软钢板

工艺管道英文代号缩写

工艺管道英文代号缩写

.

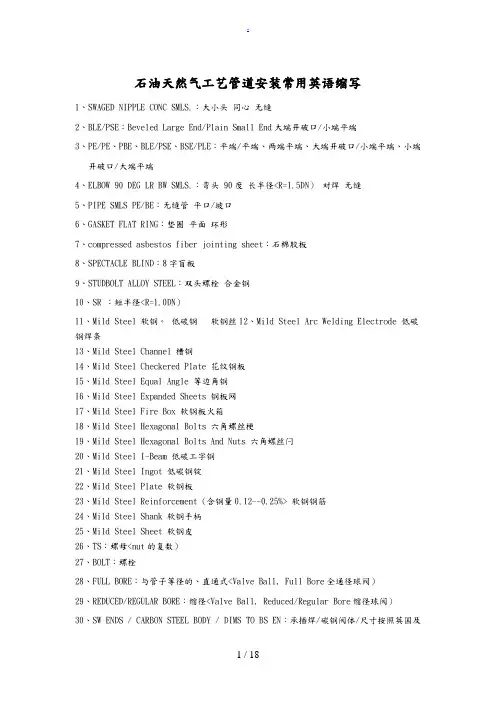

1 / 18 石油天然气工艺管道安装常用英语缩写
