市政工程教学课件：梁柱板钢筋平法标注图解 (一)
市政工程教学课件：梁柱板钢筋平法标注图解
市政工程作为一项重要的公共设施建设工程，是城市发展的重要基础。而其中构成市政工程的结构体系，就包括了梁、柱、板、钢筋等一系列建筑基础设施。而如何学习和掌握这些构成要素，就需要对市政工程教学课件进行深入的学习。
梁柱板钢筋标注图解，就是市政工程教学课件中的一个重要要素。在市政工程建设中，针对各种构建体系，钢筋的布置也各不相同，因此在真实的工程实践中，针对不同的工程需求，都需要进行钢筋的标注和布置。而市政工程教学课件中的梁、柱、板、钢筋标注图解，就是给学生提供了一种通过图形统一认识钢筋构造和安装方式的形式化工具。
一、梁柱板钢筋标注的重要性
1、提高结构质量
在市政工程建设过程中，钢筋的安装质量和安全性都是非常重要的。而通过梁柱板钢筋标注图解，可以使学生更加直观地理解到钢筋安装的要求，从而使得他们在实践中更加注重钢筋的安装和质量。
2、便于施工
通过梁柱板钢筋标注图解，可以使施工人员在施工过程中更加了解钢筋的安装方式，从而使施工方案更加精确。
3、提高工程速度
梁柱板钢筋标注图解可以使工人在施工过程中更加顺畅，从而提高工程施工效率，使得市政工程建设更加快速地完成。
二、梁柱板钢筋标注图解的制作原则
1、完整性：
梁柱板钢筋标注图解必须包括木模板、桥架和钢筋的完整的布置图。
2、精准度：
梁柱板钢筋标注图解必须非常精确，每一个细节的标注不能存在任何差错。
3、实用性：
梁柱板钢筋标注图解必须包含施工所需要的所有信息，能够便于施工人员在实践中使用。
4、规范化：
梁柱板钢筋标注图解必须遵循标准化的模式，满足国内外市政工程规范和标准。
三、结论
梁柱板钢筋标注图解对于市政工程施工过程中的钢筋安装非常重要，可以使工程施工更快速、更安全、更高质量。同时，梁柱板钢筋标注图解的制作也需要遵循一定的制作原则。
1 / 8

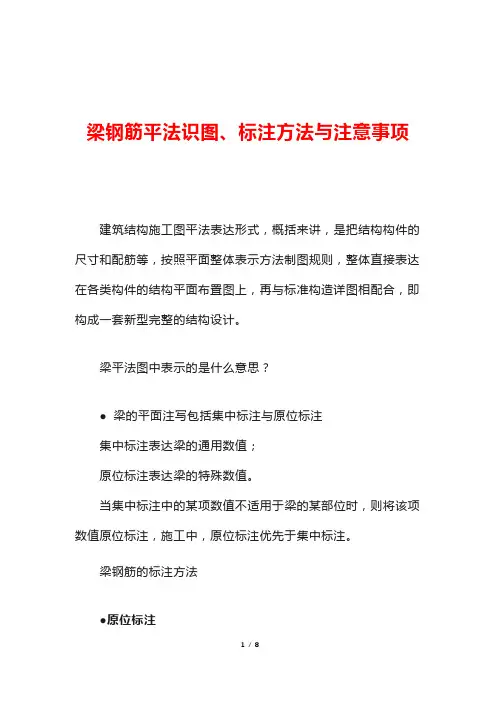

梁钢筋平法识图、标注方法与注意事项
建筑结构施工图平法表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
梁平法图中表示的是什么意思？
● 梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值；
原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。
梁钢筋的标注方法
●原位标注 2 / 8
包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
1、梁支座上、下部纵筋；
2、吊筋、附加箍筋。
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋：
❶“/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
❷“ ”相联——当同排纵筋有两种直径时，用加号“ ”将两种直径的纵筋相联，注写时将角部纵筋写在前面。
❸缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
例 6Φ25 4/2， 2Φ25 2Φ22。
原位标注——梁下部纵筋
❶“/”分隔——当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
❷“ ”相联——当同排纵筋有两种直径时，用加号“ ”将两种直 3 / 8
径的纵筋相联，注写时角筋写在前面。
❸“—”不入支座——当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数写在括号内。
例 6Φ25 2（-2）/4，
2Φ25 3Φ22（-2）/5Φ25。
❹当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值时，则不需要在梁的下部重复做原位标注。
❺当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号里。
标准文档
文案大全 平法标注（梁）
一、钢筋
1、钢筋分类
(1)、按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝等。
A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
B、冷拉钢筋（预应力钢筋）表示符号：
(2)、按照外形一般分为：圆钢和螺纹钢
2、钢筋表示
二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标注。标注分为集中标注和原位标注。
1、梁类型代号 标准文档
文案大全
2、梁内配筋
形式一：
形式二： 标准文档
文案大全
形式三：
形式四： 标准文档
文案大全
3、梁内钢筋表示
标准文档
文案大全
4、梁的标注。标注分集中标注和原位标注。当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。
（1）、集中标注
A、标注规则：
①、梁代号：详见梁代号表，如：KL等；
②、梁序号：阿拉伯数字表示，如：2；
③、梁跨数：阿拉伯数数字表示，如2；
④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；
⑤、截面尺寸：宽╳高，如300╳650；
⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；
⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。
梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；
钢筋识图——平法
钢筋识图——平法
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
