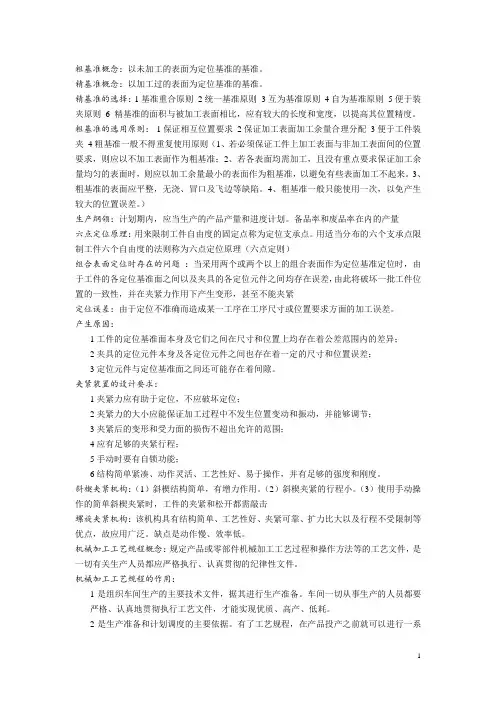

粗基准概念：以未加工的表面为定位基准的基准。
精基准概念：以加工过的表面为定位基准的基准。
精基准的选择：1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比，应有较大的长度和宽度，以提高其位置精度。
粗基准的选用原则：1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则（1、若必须保证工件上加工表面与非加工表面间的位置要求，则应以不加工表面作为粗基准；2、若各表面均需加工，且没有重点要求保证加工余量均匀的表面时，则应以加工余量最小的表面作为粗基准，以避免有些表面加工不起来。
3、粗基准的表面应平整，无浇、冒口及飞边等缺陷。
4、粗基准一般只能使用一次，以免产生较大的位置误差。
）生产纲领：计划期内，应当生产的产品产量和进度计划。
备品率和废品率在内的产量六点定位原理：用来限制工件自由度的固定点称为定位支承点。
用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理（六点定则）组合表面定位时存在的问题：当采用两个或两个以上的组合表面作为定位基准定位时，由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差，由此将破坏一批工件位置的一致性，并在夹紧力作用下产生变形，甚至不能夹紧定位误差：由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。
产生原因：1工件的定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内的差异；2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸和位置误差；3定位元件与定位基准面之间还可能存在着间隙。
夹紧装置的设计要求：1夹紧力应有助于定位，不应破坏定位；2夹紧力的大小应能保证加工过程中不发生位置变动和振动，并能够调节；3夹紧后的变形和受力面的损伤不超出允许的范围；4应有足够的夹紧行程；5手动时要有自锁功能；6结构简单紧凑、动作灵活、工艺性好、易于操作，并有足够的强度和刚度。

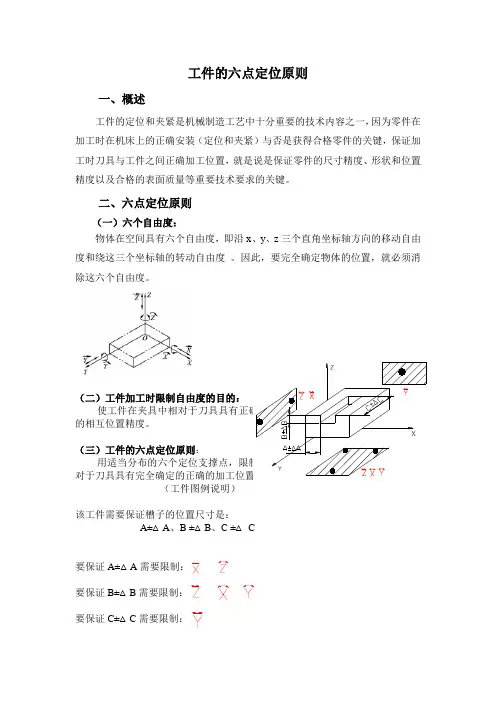

工件的六点定位原则一、概述工件的定位和夹紧是机械制造工艺中十分重要的技术内容之一，因为零件在加工时在机床上的正确安装（定位和夹紧）与否是获得合格零件的关键，保证加工时刀具与工件之间正确加工位置，就是说是保证零件的尺寸精度、形状和位置精度以及合格的表面质量等重要技术要求的关键。
二、六点定位原则（一）六个自由度：物体在空间具有六个自由度，即沿x、y、z三个直角坐标轴方向的移动自由度和绕这三个坐标轴的转动自由度。
因此，要完全确定物体的位置，就必须消除这六个自由度。
（二）工件加工时限制自由度的目的：的相互位置精度。
（三）工件的六点定位原则：（工件图例说明）该工件需要保证槽子的位置尺寸是：A±△A、B ±△B、C ±△ C要保证A±△A要保证B±△B要保证C±△C（四）定位支承点的合理分布：如果定位支承点如图分布，将有以下自由没法限制，即为：使工件产生绕Y轴和Z轴的旋转而无法保证A±△A、B ±△B的加工精度定位支承点像这样在同一条直线上，是绝对不允许的，属不合理分布。
二、六点定位原则的应用（一）分析模型的建立1、建立三位坐标系2、设立分析平面一个大平面（三点）：限制一个移动和两个转动一个狭长平面（两点）：限制一个移动和一个转动一个小平面（一点）：限制一个移动（如图）（二）投影（1）对工件与夹具定位元件的接触面按其特点分别往三个坐标平面上投影。
（2（3（三）定位分析1、套类工件在芯轴上的定位：投影结果：1）XOY面限制了2）YOZ面限制了（2）圆柱形工件在V型贴上定位：1）圆柱在两个短V型铁上定位限制了：2）思考：A）圆柱体在长、短V型铁上定位。
B）圆柱体在车床上两顶尖安装时的定位。
六点定位原理图3-4 工件的六个自由度图3-5 长方体形工件的定位一、六点定位原则一个尚未定位的工件，其位置是不确定的。
如图 3-29 所示，将未定位的的工件（长方体）放在空间直角坐标系中，长方体可以沿 X 、 Y 、 Z 轴移动有不同的位置，也可以绕 X 、 Y 、 X 轴转动有不同的位置，分别用、、和、、表示。
用以描述工件位置不确定性的、、、、、合称为工件的六个自由度。
其中、、称为工件沿 X 、 Y 、 Z 轴的移动自由度，、、称为工件绕 X 、 Y 、 Z 轴的转动自由度。
工件要正确定位首先要限制工件的自由度。
设空间有一固定点，长方体的底面与该点保持接触，那么长方体沿 Z 轴的移动自由度即被限制了。
如果按图 3-30 所设置六个固定点，长方体的三个面分别与这些点保持接触，长方体的六个自由度均被限制。
其中 XOY 平面上的呈三角形分布的三点限制了、、三个自由度； YOZ 平面内的水平放置的两个点，限制了、二个自由度； XOZ 平面内的一点，限制了一个自由度。
限制三个或三个以上自由度的称为主要定位基准。
这种用适当分布的六个支承点限制工件六个自由度的原则称为六点定位原则。
支承点的分布必须适当，否则六个支承点限制不了工件的六个自由度。
例图 3-30 中XOY 平面内的三点不应在一直线上，同理， YOZ 平面内的两点不应垂直布置。
六点定位原则是工件定位的基本法则，用于实际生产时起支承作用的是有一定形状的几何体，这些用于限制工件自由度的几何体即为定位元件。
表 3-10 为常用定位元件能限制的工件自由度。
二、由工件加工要求确定工件应限制的自由度数工件定位时，影响加工精度要求的自由度必须限制；不影响加工精度要求的自由度可以限制也可以不限制，视具体情况而定。
按照工件加工要求确定工件必须限制的自由度是工件定位中应解决的首要问题。
例如图 3-31 所示为加工压板导向槽的示例。
由于要求槽深方向的尺寸 A 2 ，故要求限制 Z 方向的移动自由度；由于要求槽底面与 C 面平行，故绕 X 轴的转动自由度和绕 Y 轴的转动自由度要限制；由于要保证槽长 A 1 ，故在 X 方向的移动自由度要限制；由于导向槽要在压板的中心，与长圆孔一致，故在 Y 方向的移动自由度和绕 Z 轴的转动自由度要限制。
