⽔电⽼师傅告诉你正确的⽔电定位,太实⽤了
⼤家应该都知道,⽔电⼯程是装修中最为重要的部分之⼀,⽔电没做好,后期的糟⼼事⼀堆。
我们⼤部分⼈不知道的是⽔电定位是什么,它的位置有什么要求,今天⼩编请教了⽔电⽼师
傅,来给⼤家梳理⼀番~
⽔电定位指的是根据⾃⼰居家的需要及⽣活习惯定出全屋开关插座的位置和⽔路接⼝的位置
⼀、进⽔⼝、出⽔⼝的定位
1、卫⽣间⾯盆的定位
⼀般距离地⾯45厘⽶,这种⾼度安装浴柜也⾮常合适,不⾼也不低
我们还要注意左右的位置,若浴室柜的尺⼨还没有确定下来,可以定为50厘⽶,⼀般不会⽐这
个还窄
2、花洒的定位
离地⾼度⼀般是80-120厘⽶,具体的根据⾃⼰的习惯来,花洒的安装⼀般与侧边墙⾯相距⼤于
45厘⽶,不然洗澡撞到墙就很⼼塞了
左热右冷的顺序是不可以更换的,两管之间的距离⼀般保持15厘⽶,且误差不可超过2厘⽶
3、厨房⽔槽
进⽔⼝和⾯盆类似,若要装前置净⽔器,可以将⽔槽的冷⽔管打断然后接上两个内丝弯头,后
期直接⽤软管去接上前置净⽔器会⽐接PPR管要⽅便很多
⼆、开关的定位
开关⼀般距离地⾯130厘⽶,开关⼀般放在锁的⼀边,和门的距离15 -20厘⽶,若需要放置⾐
柜,距离最⼩可缩短为7厘⽶左右
卧室的开关最好设置双控开关。
开门的地⽅⼀个,床头⼀个,床头的开关⼀般距离地⾯80厘
⽶,左右距离根据床的中线来确定
三、插座的定位
1、电视墙两边建议预留两个插座,⾼度⼤约为55厘⽶。
两个插座距离不要离得太近,但不要超
出电视柜的范围,电视插座放在电视的下边缘处
2、其他插座的定位
这些你都知道吗,你家是这样安装的吗~。
屋内开关插座布局攻略(内附数量+位置+高度+类型的详细表格)在新房装修过程中,插座开关的数量和位置直接影响日常生活的便利性,装少或装错都是个大问题。
今天,小编就和大家分享一篇全面的有关插座开关布局的攻略:数量+位置+高度+类型。
感兴趣的小伙伴还请关注、转发或收藏~除了开关的个数、规格和位置,安装的高度也很重要,一不小心没装好很可能就面临被家居遮挡、够不着等问题。
1.灯具开关灯具的开关距地一般是1300-1400mm,距离门边一般是100-2000mm。
2.客厅开关A.除特殊要求外,一般低插300mm、增加插座要与原插座持平,总电箱1850mm。
B.电视墙插座,距地面一般200-250mm,电视柜上面450mm-500mm。
壁挂电视后1100mm。
3.厨房开关厨房是电气集中到区域,插座规划尤为重要。
A.厨房所有台面插座距地1250-1300mm,一般安装四个;B.烟机,插座一般距地面2150-2200mm,也可以放在烟机围板里距地2200mm;C.燃气灶,插座放在橱柜里,距地面500mm;D.消毒柜,插座距地面500mm,嵌入式消毒柜一般放在橱柜里,插上就不拔下来;E.烤箱,插座距地面500mm,嵌入式烤箱一般放在橱柜里,插上就不拔下来;F.小厨宝,插座距地面500mm,一般放在水槽柜相邻的柜子里,避免上下水漏水溅到插座上;G.垃圾处理器:放在水槽相邻的柜子里插座,距地面500mm,需台面上1300mm处预留防水开关,方便操作;H.微波炉,插座距地面1600mm,放到微波炉上面的橱柜里会美观一些;I.热水器,高插一般距地2300mm,低插一般距地500mm;J.橱柜灯,准备装灯的柜子后面,距地面1700mm,甩出电线,可以把灯接到吊柜下面。
开关1300mm与插座相平、注意接头部分的绝缘;K.切菜区上方可以安装一个小邓,开关与插座相平;L.电器线路与煤气热水管间距大于200mm,与其他管路大于100mm;M.厨房、卫生间地面禁止走电线,须离地30cm以上,天花线路与吊顶保持15cm以上,并用管码固定;N.厨房、卫浴、阳台暴露在外的部分以及容易沾水的位置,应该使用防水插座。
家庭装修开关插座定位知识家庭装修开关插座定位知识水电环节中开关插座定位是家庭装修过程中最关键的环节之一,在我们今后的生活中起着举足轻重的作用。
知识点一电气安装工程插座安装高度的设计尺寸。
1.电源插座边距地宜为30CM,平开关面板底边距地宜为140CM;2.烟机插座离地高220CM;3.地柜内插座离地高55CM;4.微波炉插座距地高160CM;5.空调插座距地高2M;6.电视背景插座高度宜为60(特殊要求除外);知识点二卫生器具及管道安装1.橱柜安装下水管如需改道必须离地10CM以下,沿墙角走;2.混水阀代花洒安装高度不宜高于90CM;3.洗衣机水阀高度宜为120CM;4.拖把污水盆水阀高度宜为800MM;5.冲落式蹲式大便器水阀高度宜为400MM;6.柜式洗面盆三角阀高度宜为500MM;特别注意一点的是,排水流向按管线短,埋深小,尽可能自流排出的原则确定。
电气安装细部做法图文集锦RSS 打印复制链接大中小发布时间:2014-04-16 09:50:031、避雷带、接地连接母线过沉降、伸缩缝安装做法⑴避雷带、卡子、扁钢应作镀锌处理。
⑵避雷带、接地母线在穿过沉降缝、伸缩缝要预留出余量,避免其变形时拉断避雷带或接地母线。
⑶避雷带、接地母线在过沉降缝、伸缩缝根据以下图示做成半圆形,既保证美观又符合防雷接地要求。
2、避雷带支架安装细部做法⑴现浇女儿墙挑檐避雷带支架安装做法如下图,扁钢支架在安装时要密切和土建专业配合好,对成排的避雷带支架的水平度、垂直度要拉线逐个检查。
⑵预制女儿墙挑檐避雷带支架安装做法如下图:⑶女儿墙挑檐避雷带支架用膨胀螺栓固定安装做法如下图:⑷女儿墙挑檐用石材等装饰材料包住后,避雷带支架在石材上的固定做法如下图:⑸屋顶避雷带支架在预制混凝土块上安装做法:3、住宅楼混凝土剪力墙内户内配电箱壳体和户内弱电综合箱壳体在墙内的预埋做法⑴户内配电箱壳体和户内弱电综合箱壳体必须跟主体结构一块进行预埋,所以要在开工前根据图纸把户内配电箱壳体和户内弱电综合箱壳体先定做好。
开关插座布局方案
插座的数量和高度一定要提前规划好,等入住后想改,麻烦就大了
1、入户玄关留四到五个,入户门上方为摄像头留一个插座,弱电箱的位置留离地30到40公分留一个。
玄关柜中间留一个,方便日后智能门锁充电,柜体下方留一个,可以放扫地机器人和烘鞋器
2、餐桌下方离地35公分留一个,方便吃火锅
3、客厅留八到十个,其中电视背景墙离地40公分处至少留四个,柜机空调离地30公分留一个,智能窗帘离地两米留一个。
沙发两侧离地65公分各留两个以上,这里一定是日后利用率最高的地方,最好离地两米三再给投影仪留一个,不管买不买都先留着
4、阳台离地30公分左右两边各留一个,洗衣机放在阳台上,插座要留在洗衣机的一侧,不然靠不到墙,打算装电动晾衣架的顶上也留一个
5、厨房留八到九个,水槽下方最少留三个,给垃圾处理器、
小厨宝、净水器,台面上方能安排几个就安排几个,日后方便各种小家电使用
6、卫生间留三到五个,洗漱台离地1.3米留两个,吹风机、剃须刀还有电动牙刷都能用得到,智能马桶留一个40公分,马桶旁还要给手机充电留一个,你懂的
7、卧室留五到八个,床头两边离地65公分各留两个,小夜灯、加湿器、投影仪、手机充电都可以用。
床尾墙上离地30公分处留一个,夏天插个电风扇、电蚊香都能用得着,挂机空调离地两米二留一个
最后,记得收藏慢慢看,别到时候插座用时方恨少。
超详细!全屋开关插座布局,收藏这一个就够了水电装修中,开关插座的布局对于装修新房有着重大的意义,统帅水电的施工在装修前都会做好充足的规划和细致的考究,既要满足日常生活的需求,又要和家具家电配合好,这个工程看似简单,实则处处充满细节。
今天,小帅就来给大家分享一份超详细的全屋开关插座布局!1、玄关①玄关开关:距离地面130cm,距离门15cm;②备用插座:玄关鞋柜处,距离地面130cm,作为备用插座;③烘鞋器插座:设置五孔插座,预留给烘鞋器使用。
2、客厅①双控开关:入户推荐安装双控灯光,方便控制玄关客厅灯光;②手机充电:沙发两边设置双USB五孔插座,方便手机充电;③空调插座:单开+16A三孔给空调使用,但是要明确挂式还是柜式空调;④插座煮水:双USB五孔插座,方便煮茶水。
①幕布插座:幕布旁的五孔插座;②电视区域插座:电视机区域五孔插座,音响插座,宽带接口;③风扇插座:方便放置净化器及风扇等小型电器;④空调插座:立式空调16A,带开关插座。
3、餐厅①照明开关:餐厅处安装双控开关;②咖啡机插座:距台面20cm,咖啡机、热水机带开关插座;③地插插座:五孔插座代替地插;④冰箱插座:设置五孔插座,预留给冰箱使用,距离冰箱20cm。
4、厨房①蒸箱插座:蒸箱后方设置带开关16A三孔插座;②冰箱插座:冰箱侧后方,设置带开关的三孔插座,抽烟烟机插座距离地面220cm;③净水器插座:设置五孔插座,方便安置垃圾处理器、净水器、洗碗机;④操作台:操作台设置五孔插座,电饭煲等小厨电;⑤双控开关:入门推荐安装双控灯光,方便控制厨房灯光。
5、卧室①双控开关:床头、入门推荐安装双控开关,体验不用摸黑起夜的幸福感;②床头插座:床头双USB五孔插座,方便手机充电和台灯;③熨烫机插座:单开+16A三孔,内置熨烫机插座。
①梳妆台:化妆台上方要留五孔插座预留给卷发棒、美容仪等;②电视插座:电视区域设置五孔插座,预留给电视及周边电器;③空调插座:单开+16A三孔,留给空调;④网线插座:电视电话网线等信息插座可以选择多合一信息插座。
最全开关插座布局攻略,8张图就够了!01开关、插座的全屋布局02开关、插座的款式86型开关▲这个是最常见的墙壁开关尺⼨,外观是⽅形的,尺⼨为86mm×86mm,这种开关常叫86型开关,也是⽬前全国⼤多数地区⼯程和家装中最常⽤的开关。
86型为国际标准,很多发达国家都是装的86型。
118型开关⼀般指的是横装的长条开关,⼀般是⾃由组合式样的:在边框⾥⾯卡⼊不同的功能模块组合⽽成。
118型开关在电⼯的单⼦⾥⼀般分为⼩盒、中盒和⼤盒,长尺⼨分别是118mm、154mm、195mm宽度⼀般都是74mm。
全国如重庆、湖北、⼴西等地⽤的较多。
120型开关⾯板尺⼨⼀般为120mm×120mm或类似尺⼨,其中还有延伸产品,⽐如:长三位、长四位、⽅四位、其中⼀位尺⼨为74mm×120mm,安装孔距为83.5㎜。
该产品在我国有部分区域如:浙江等地采⽤该形式产品较多。
以家庭中最常见的3+2孔插座为例,给⼤家讲解⼀下:10A插座家中常⽤的电器都是普通的10A以下电流,最常⽤的就是10A五孔插座,带开关的三孔插座可以控制三孔的电源,也可以控制照明。
16A插座16A三孔满⾜家庭内空调或其它⼤功率电器(4000W左右),如电热⽔器、空调。
10A的三孔和16A的三孔的插孔距离和⼤⼩都是不⼀样的,使⽤普通的插头不能插⼊16A的插座,使⽤16A的插头同样也不能插⼊10A的普通插座,所以要看清电器标识。
插座带开关控制插座通断电,⽅便使⽤,不⽤拔来拔去,也可以单独作为开关使⽤。
多⽤于常⽤电器处,如微波炉、洗⾐机,单独控制镜前灯等。
多功能插座多功能五孔的型号是N5108*等,将多功能五孔的三孔上突出来的⼀块⼩三⾓盖板拆掉就是可以兼容⽼式插头。
⼀侧的USB⼝还可⽅便充⼿机。
新型插座轨道型、⽴体式、按压隐藏式等新型插座层出不穷,⽅便实⽤的同时还做的⾮常美观。
⼀体轨道插座可以⽤在厨房、书桌等需要家电来回挪⽤的地⽅;按压回弹式可以完美遮挡增加家庭美观;⽴体式插座适合悬空多⽅⾯使⽤,具体选择看个⼈情况。
水电定位别瞎搞!这里有最准确的水电定位图,装修新人拿走直接用水电改造是新房装修中最先做的工程,也是硬装的基础。
水电的定位则是水电改造最关键的一步,关系着每个进出水口、插座开关的位置,一般都是要有老师傅亲自来做,就是怕新手做的不好用,到时候业主想插个插座,通个水都别扭。
一、插座的定位1、电视柜的两边建议预留两个插座,高度大概在55cm。
这两个插座记得偏离点数哦的遮挡范围,但是别偏到电视柜的范围外,电视插座记得安装在电视的下边缘。
如果你在装修时是把电视挂在墙上,又嫌电线暴露在外边太难看了,那可以像下图一样,在墙上买入一根直径为50mm的PVC管子,让电线从里面穿过去,就不会影响美观了。
二、开关的定位1、常见开关的点位开关的高度一般在130cm左右,要是后期有新增的开关,最好高度跟原有的开关高度保持一致,这样才显得美观。
开关放在门锁的一侧,距离门边的宽度是15—20cm。
如果卧室的墙面需要摆上衣柜,那为了能有更宽的收纳空间,可以把距离缩短到7cm,不能再近,会影响门套的安装。
2、卧室需要装双控吗?我的建议是:肯定的。
一个开关放在门口,一个开关设计在床头,床头的开关距离地面的高度在80cm最为合适,因为一般床头柜的高度在60cm左右。
水电改造前要提前估算好每个卧室床的尺寸和摆放位置,找到床头的中间线,然后就能确定床头开关的位置了。

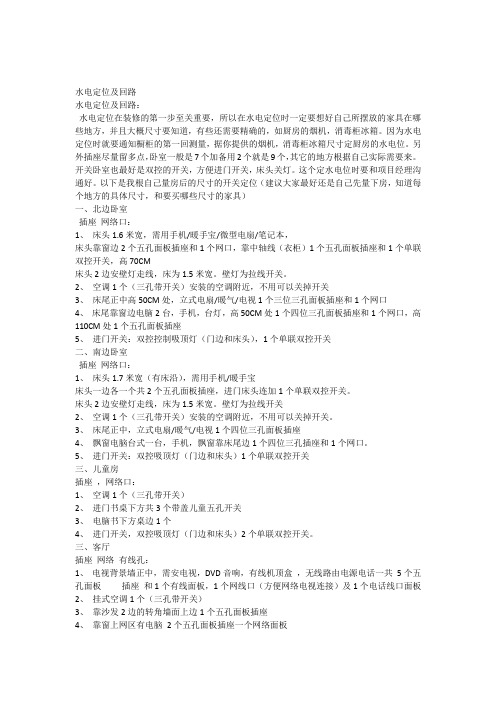

家装插座开关定位完整方案客厅背景墙:电视插座、机顶盒插座、DVD插座、音响插座、电视信号线孔、网线孔、三个备用电源插座、一个电视电源的控制开关。
沙发位置:两个空调插座、五个备用插座(落地台灯、饮水机、烧水壶、榨汁机、跑步机......以后还不知道会有什么呢,都不知道够不够的啊,嘿嘿)。
餐厅:冰箱插座、地插(吃火锅)、两个备用插座(不知道会干啥,会烧水、榨汁吧,现在能想到这些,也可能插个MP3、电脑之类的)。
开放式书房:网线孔、台灯插座、电脑插座。
卧室:网线孔、空调插座、电脑插座、台灯插座、手机充电插座、两个备用插座。
⽔电施⼯开关插座及⽔管位置设置标准1、开关、插座(含弱电)及给排⽔位布置:a、根据设计图(平⾯布局及天棚灯光布局)和客户的具体要求进⾏设置;b、有专业厨柜配套的,由厨柜⼚⾃⾏标⽰划出设置位置;或具体的墙⾯部位标⽰图。
c、设置位置和布线管⾛向标⽰划上墙后,请客户⼀起对设定位置及能否满⾜使⽤功能需要进⾏验收,并在验收确认表上签字;2、开关、插座位置的设置标准(本标准以下⼝为基准,地⾯指完成⾯地⾯)a、房间照明开关位距地⾯(完成⾯)⾼度为1.1 ⽶,遇门套边缘的,必须距门套边缘10公分(⼀套房屋内的同类开关,插座位置⾼度必须⼀致,其它位置应尽量避开看⾯墙。
在⽅便进出开的地⽅设置。
b、床头开关位距地⾯(完成⾯)⾼度为0.55⽶,中间跨距根据床和房间尺⼨确定。
厨卫插座距地0.3⽶,根据功能位置布位.c、电视背墙及书柜电脑台插座,根据电视柜和客户使⽤习惯和⽅便设置⾼度和定位。
厨卫插座,开关设置尽量避开⽤⽔点合理布位.d、空调插座距离地⾯⾼度为2.1~2.2⽶,应尽量靠近墙⾓处,或根据空调设置位合理布位。
3、给排⽔布位设置及空调洞设置标准:a、给⽔⾛向及⾼度:主给⽔尽可能从天下地,沿地边缘阴⾓布管:I. ⾯台盆和洗淘盆给⽔⼝⾼度离地0.45⽶,位置根据客户需要定位,地埋管严禁使⽤拼接管。
II. 座便器或⽔箱给⽔⼝⾼度离地0.2⽶,(如遇客户要求⽤缓冲阀,根据客户实际情况确定)III. 喷淋器给⽔⾼度离地1.1⽶。
IV. 浴缸给⽔根据浴缸给⽔⽅式确定(尽量让客户提早确定使⽤浴缸的款式)V. 热⽔器给⽔、给⽓位距地⾯1.4⽶,尽量在通风的合理位置,跟据热⽔器布置给、进⽔、⽓⽅位).b、排⽔⽅式及位置、⾼度I. ⼊墙式洗⾯盆和洗淘盆排⽔⼊⼝距地⾼度0.3~0.4 ⽶,尽量保证⽴管有0.2⽶以上长度,最⼤可能保证排⽔槽接管坡度。
II. 其它排⽔⼝根据需要设置时要考虑流量要求。
III. 设置地漏要尽量靠边隐蔽和地⾯收⽔⽅向的最低点。
⽔电改造最全开关插座排布图,数量、位置、距离都有,合理⼜实⽤!装修时,开关插座布位是否合理,直接影响到⼊住后⽣活的⽅便。
虽然⽔电改造前我们⽆法做到完美布局,但提前知道开关插座位置排布图,反⽽能为你省不少事⼉。
3件事⼉:⼀、确定开关位置,⾸先要确定⼀、确定开关位置,⾸先要确定3件事⼉:1、空间的⾓⾊:⽐如主卧、次卧、客厅、书房、厨卫2、电器、家具位置摆放:⽐如电视、冰箱、橱柜、书架、壁柜3、家庭成员⽣活习惯:⽐如边看电视边玩⼿机这些布局以及⽣活习惯,决定了装修时开关的数量、距离以及种类的选择。
⼆、开关数量是由室内⾯积决定:室内插座数量⼀般按照每2㎡⼀组(⼀个开关,⼀个插座)来计算,⽐如100㎡的房⼦插座数量为50组,就能满⾜需求。
当然,这也要根据实际需求来确定,有的家庭电器较多,100㎡也有可能⽤到66个左右。
间隔与⾼度三、间隔与⾼度1、间隔:家⽤电器电源线长度在1.5m-2m,所以插座每隔3m保留⼀个即可。
这样能保证在使⽤电器时不⽤额外加接线板。
2、⾼度:插座安装⾼度,⼀般在距离地⾯30cm,但也要根据实际情况安排。
①桌⼦、柜⼦附近,应安装在桌⼦⽔平⾯上15cm处,并且同⼀墙⾯插座,要尽量安装在同⼀⾼度,保证美观度。
②墙⾯安装的电视插座要考虑到电视柜的⾼度,⼀般距离地⾯100cm-110cm③洗⾐机的插座距离地⾯120cm-150cm④冰箱插座距离地⾯150cm-180cm⑤空调、排⽓扇等插座距离地⾯190cm-200cm⑥热⽔器插座,应在热⽔器右侧距离地⾯140cm-150cm处安装,记得选⽤双极开关以确保安全!⑦阳台插座距地应当在140cm以上,⽽且尽可能避开阳光和⾬⽔范围,防⽌暴晒和进⽔。
插座数量与位置四、插座数量与位置⽞关插座1、⽞关插座⽞关插座预留1~2,别省,最好跟客厅做成双控的,这样能随时关灯。
