PLC即将被淘汰,内置控制功能的驱动产品是大势所趋

  • 格式：docx
  • 大小：217.83 KB
  • 文档页数：6

内置控制功能的电机驱动系统替代PLC+电机驱动系统是大势所趋
智能驱动系统在优化机器配置和性能以及帮助工业4.0的采用方面发挥着重
要作用。随着工业4.0 应用的快速增长，以及制造成本的上涨，机器制造商们
对于使用更少的人员为先进的机器提供更短的开发时间感到压力。
工业4.0 相关的关键字是连接性即在生产过程中所有参与者之间的连接。即
使是在还没有应用工业4.0 的工厂里也是如此。连接性很重要的一点是组件或
系统至少要能与工业4.0的要求相兼容，并且可以与内部和外部网络进行连接和
通讯对。整个控制系统中关键数据的实时性和数据总量的要求越来越大，这样才
能更快捷和准确的为运行决策制定提供必要信息
尽管使用新的组件很容易实现，但是将所有现有的系统都进行替换来确保兼
容性并不现实。这导致了各种设备的开发必须要能够提供与工业4.0 系统的基
本连接，而不会影响自动化逻辑。
基于这种需求，电机驱动及传动部分的发展使制造商可以通过内置的技术来
配置各种功能，这些技术减小甚至完全消除了对于外部PLC 的需求，这反映出
对提供有限功能的上一代传动所进行的改变。

一、提供高效的控制手段
现代的驱动系统已经具备了足够的智能化来完成位置位移和速度控制。这些
功能的实现会像通过手机来查看电子邮件一样简单，并且可以越过PLC直接与
整个的控制系统和生产信息系统相连（如图二）。工业4.0 带来的另一个期望
是，驱动系统可以获取机器功能和性能方面的数据，然后配置数据并向外界呈现
这些数据。例如在一个检票进出口闸机中，电机驱动系统可以直接将闸机的速度，
位置，是否有异常等直接传输给检票系统，还可以将有人试图闯关等信息直接传
递给警报系统等。

图二 MOTEC出品可直接去检票系统进行数据交互的闸机驱动产品
先进的驱动制造商可以通过内置的技术来配置各种功能，这些技术消除了对
于外部可编程逻辑控制器（PLC）的需求。例如，目前最新的伺服驱动包括国际
电工技术委员会（IEC）61131-3 可编程控制器操作系统。这反映出了对提供有
限功能的上一代驱动所进行的改变。

驱动器直接与信息系统相连，也增加系统的实时响应能力，不需要PLC在中
间对于控制指令和状态反馈之间进行桥接，这也是工业4.0 的一个主要方面。
去掉了PLC，直接进入到驱动器可以消除时间间隔，而且优化了周期时间和产
品的一致性。

现在驱动内有了各种先进的工具可供使用，因此选择正确的工具是很重要的。
目标应该是使没有特定经验的机器制造商编程人员可以访问和使用这些功能。建
议使用经过试验和测试过的pLc 功能块，它们可以用在IEC 61131-3 标准下的
PLC，甚至可以与梯形逻辑编程合并起来。

例如某驾驶模拟系统，应用了集成PLC的伺服驱动，模拟软件可直接通过
总线与驱动通信，相较于传统的PLC，实时性更佳，控制也更稳定，而且节省
了成本（图三）。并且使用梯形图编程，使习惯于使用传统PLC的工程师更容
易上手（图四）。
图三
图四
二、创建HMI
人机界面（HMI） 是工业4.0 的另一个关键组件。在过去，为机器和操作
员创建接口需要中央PLC 和总线系统的介入，总线系统用于将关键的机器设定
信息和变量发送到驱动上去。在显示到HMI 上之前，诊断和机器状态信息会被
重新导入到PLC 中去。

虽然现代的总线系统可以完成这个功能，不过它可能需要大量的编程工作，
并且当驱动系统中包含所有所需信息时可能是不必要的。为解决这个问题， 许
多驱动系统都包含创建HMI 所需的所有工具。在某些情况下，中央PLC 可能
都不需要， 因为驱动可以使用全范围的输入和输出， 以往它们一般都会连接到
PLC 上，通过集成的总线工具和类似于MODBUS协议等通信标准，集成控制
功能的驱动器可以直接进行本地化的信息读取。

必须控制的关键因素是设置和调试机器所需的时间。 智能驱动器现在提供了许
多工具，可以通过优化的轴运动和过程同步来减少启动时间。

这些快速启动工具的设计让传动在机器调试的前期就可以动起来，甚至在机器控
制软件还还没有安装到系统中的时候。这带来的结果是仅仅使用基本的IT 工具
（如移动电话或平板电脑），就可以快速简单地测试机器的机械性能。

三、有助于维护
智能的驱动系统可以参与主动维护策略， 因为它们在供货时可以与一整套
完整的、可以进行关键预测性维护功能的关键工具整合在一起， 将额外的编程
工作量降到最低。这个软件可以设置成持续监控实时的机器性能状态以及工艺状
况。这包括通过分析温度变化进行的波形分析，以及检查是否有反冲、摩擦增加
或者过程过载等。

如果出现故障情况， 会生成一个代码并发送到HMI 上。如果发现需要机器停
止运行的关键问题， 则可以在驱动器内做出决定， 从而最大限度地减少生产损
失和机器损坏的风险。

四、有助于降低成本
随着人力成本，原材料价格等上涨的因素，尤其是工业4.0对于设备的高效
性，系统的柔性，可连接性等的要求，需要设备制造商越来越多的使用高性能、
更多种PLC来进行设备的开发和制造，这不可避免的造成的设备成本的增加。
而内置控制系统的传动产品的出现，将会大大降低传统制造商对于控制器的要求，
同时减小编程的工作量。

工业4.0 为智能传动提供了增强的处理能力以及改进的功能性。这为制造企
业优化编程、生产以及维护带来了更多机会。因为在许多情况下对PLC 需求都
降低了甚至不再需要了， 因此可以在更短的时间内创建更先进的机器。

合集下载

基于PLC的传送带多速度控制系统

基于PLC的传送带多速度控制系统

摘要传送带是一种广泛应用于工业的传输设备，对其进行自动化的改造无疑将提高工业生产的效率和安全性并且将大大的节约人力资源。

因其意义重大，对传送带的改造是多方面的而本文将主要介绍的是：基于西门子PLC的传送带多速度控制系统的设计。

该系统的设计包括硬件设计和软件设计。

其中硬件设计包括西门子PLC、变频器、异步电动机的外部电路的设计与安装；软件部分包括程序的设计与调试。

所设计系统最终能够通过PLC与变频器实现以下功能：(1)能对物品进行运送，速度可根据两物品之间的距离自动变换防止传送物品之间发生碰撞；（2）能够实现故障报警、状态指示、传送带带负载软启动等；（3）能够实现手动与自动状态切换，方便维护。

该系统主要运用了西门子PLC、传感器、继电器、变频器等器件，利用PLC良好的自动控制性能，实现流水线传送带传送过程的无人控制。

本文将主要对PLC、变频器以及PLC 对变频器的控制部分进行介绍。

关键词：西门子S7-200 PLC 传送带变频器无人控制 VVVFABSTRACTThe conveyor belt is a widely used in industrial transmission equipment.Its automated transformation will undoubtedly improve the efficiency and safety of industrial production and will greatly save human resources.The transformation of the conveyor belt is a wide range.This article will focus on Siemens PLC based conveyor speed control system design. The design of the system including hardware and software design.The part of Hardware design, including design and installation of Siemens PLC, inverter, induction motor external circuit; The software part includes the design and debugging of the program.Designed system useing PLC and VVVF will eventually be able to the following functions: (1) delivery of the workpiece, Speed can automatically change according to the distance between the two workpiece to prevent a collision between the workpiece; (2) to achieve fault alarm status indication, the conveyor belt to load boot prompt, loadthe soft-start;(3) can be achieved manually reset. The system is mainly used Siemens PLC, sensors, relays, inverter and other devices. PLC automatic control performance, no control of the assembly line conveyor belttransfer process.The article will introduce the PLC,inverter and how PLC control the conveyor.Keywords: Siemens S7-200 PLC conveyor inverter automated VVVF目录第一章绪论1 ········································································1 1.1 传送机的简介···············································································2 1.2可编程逻辑控制器（PLC）····························································1.3变频器4 ············································································7 第二章设计方案····································································7 2.1系统功能·····································································2.2方案设计7 ·····································································9第三章系统的硬件设计····································································9 3.1主电路的设计····································································3.2 PLC的选择及硬件的设计11····························································13 3.3电动机的选择·········································································13 3.4变频器的选择·········································································3.4.1变频器容量的选择13································································13 3.4.2 MM440变频器的安装与调试·····················································18 3.5传感器··················································································3.5.1 压力开关18··············································································18 3.5.2 测距传感器············································································20 第四章系统的软件设计························································20 4.1S T E P7-M i c r o/W I N软件·························································20 4.2系统梯形图程序·····································································27 第五章仿真·····································································33 谢辞··············································································34 参考文献··············································································第一章绪论现代工业往往追求高效率低成本，目前我国正处于经济发展的转型期并且随着科技的不断发展，未来工厂的生产过程必定会越来越智能化。

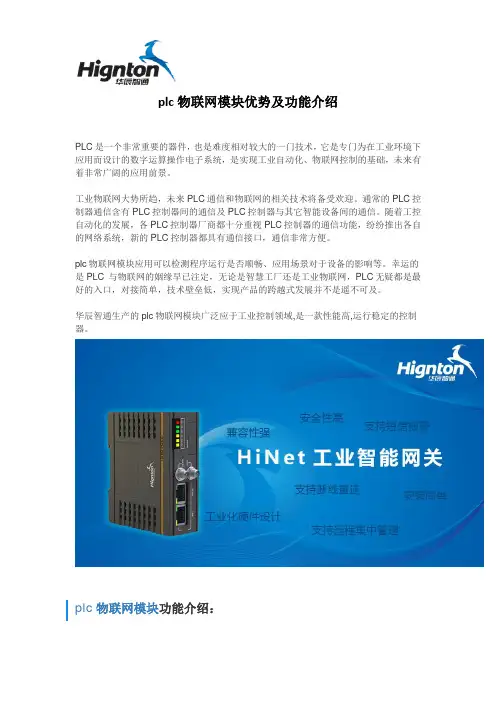

plc物联网模块优势及功能介绍

plc物联网模块优势及功能介绍

plc物联网模块优势及功能介绍PLC是一个非常重要的器件，也是难度相对较大的一门技术，它是专门为在工业环境下应用而设计的数字运算操作电子系统，是实现工业自动化、物联网控制的基础，未来有着非常广阔的应用前景。

工业物联网大势所趋，未来PLC通信和物联网的相关技术将备受欢迎。

通常的PLC控制器通信含有PLC控制器间的通信及PLC控制器与其它智能设备间的通信。

随着工控自动化的发展，各PLC控制器厂商都十分重视PLC控制器的通信功能，纷纷推出各自的网络系统，新的PLC控制器都具有通信接口，通信非常方便。

plc物联网模块应用可以检测程序运行是否顺畅、应用场景对于设备的影响等。

幸运的是PLC 与物联网的姻缘早已注定，无论是智慧工厂还是工业物联网，PLC无疑都是最好的入口，对接简单，技术壁垒低，实现产品的跨越式发展并不是遥不可及。

华辰智通生产的plc物联网模块广泛应于工业控制领域,是一款性能高,运行稳定的控制器。

plc物联网模块功能介绍：1、实现工业现场设备远程控制2、实现设备固件远程升级，程序上下载，如变频器，伺服器，以及各种仪表仪器的远程上下载程序监控，远程调试。

3、华辰智通，PLC工业通信网关，实现工业现场PLC远程编程、调试4、实现工业现场触摸屏远程控制，支持以太网的PLC和触摸屏，USB接口的PLC和触摸屏以及串口的触摸屏5、实现工业现场组态画面远程映射6、实现西门子、三菱等PLC等主流协议硬件解析7、可灵活接入各种设备管理平台8、plc物联网模块，可同时与多台PLC或触摸屏远程通讯9、支持PLC远程监控，PLC远程调试，PLC远程上下载，PLC远程控制，PLC数据采集，PLC远程通讯、支持工业PLC网关远程下载与维护；10、支持多种工控协议,支持多网口,串口连接:支持5G/4G/3G/GPRS/WAN/PPPOE/Wi-Fi网络、数字IO输入输出、串口终端通信等接入,也支持TCP/IP,http,UDP，MQTT等等网络协议;11、内含多种通讯协议，可连接国内外知名品牌PLC和HMI设备，支持远程程序更新和上下载，远程控制监控，调试人员远程更新程序和监控故障信息，为企业节省大量的出差费用，降低售后成本。

2023秋季学期国开河南电大专科《电气控制与PLC》无纸化考试(作业练习1至3+我要考试)试题及答案

2023秋季学期国开河南电大专科《电气控制与PLC》无纸化考试(作业练习1至3+我要考试)试题及答案

2023秋季学期国开河南电大专科《电气控制与PLC》无纸化考试(作业练习1至3+我要考试)试题及答案说明：贵料整理于2023年12月；适用于2023秋香学期国开河南电大专科学员一平台无纸化考试。

作业练习1试题及答案1.PLC的输出方式为晶闸管型时，它不适用于( )负载。

A.感性B. 交流C.直流D. 交直流[答案]ACD2.在FX 系列的PLC 中，辅助继电器又分为三类( )、( )、( )。

A. 通用辅助继电器B.上电保持辅助继电器C. 断电保持辅助继电器D.特殊辅助继电器[答案]ACD3.PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：( )。

A.输入采样阶段B.程序执行阶段C. 输出刷新阶段D.程序编辑阶段[答案]ABC4.主令电器是用来( )、( )控制电路，以发布命令、或对生产过程作程序控制的开关电器。

A. 保持B.接通C.断开[答案]BC5.说明下列指令意义：FEND 是( )和SFTL 是( )。

A.主程序结束指令B.条件转移指令C.循环右移指令D. 位左移指令[答案]AD16.常用的电气控制系统图有( )、( )与( )三种。

A. 电气原理图B.电气布置图C.安装接线图D. 施工工艺图[答案]ABC7.PLC 编程中，K23 代表( ); H2 代表( )。

A. 十进制常数23B.十六进制常数2C.十进制常数32D.十六进制常数32[答案]AB8.利用PLC基本指令对梯形图编程时，通常按( )、( )的原则进行。

A.从左到右B.从右到左C.自下而上D. 自上而下[答案]AD9.说明下列指令意义：FEND是( )和CJ 是( )。

A.主程序结束指令B. 条件转移指令C.比较指令D.二进制加法指令[答案]AB10.输入输出模板既可以与CPU模板放置在一起，又可远程安装。

A. 正确B.错误[答案]A11.PLC的扫描周期仅取决于CPU模板的运算速度。

A.正确B.错误[答案]B12.PLC 按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。

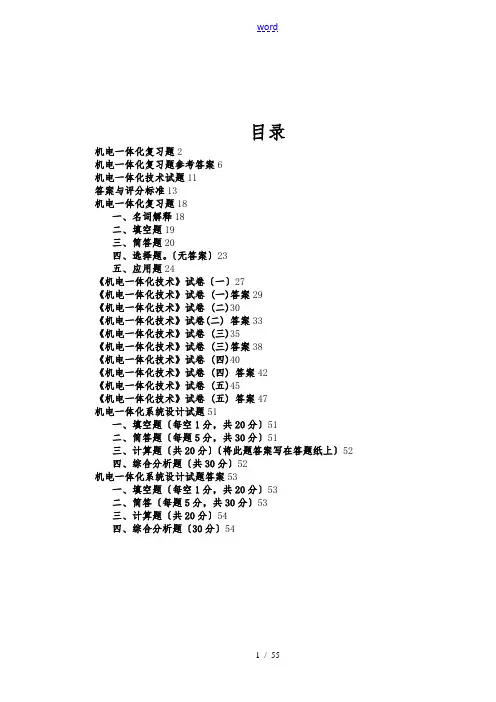

机电一体化试题(卷)与答案汇总
