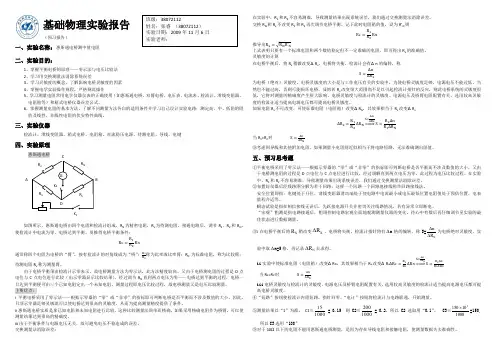

惠斯通电桥实验报告-南昌大学

基础物理实验报告（预习报告）一、实验名称：惠斯通电桥测中值电阻 二、实验目的：1、掌握平衡电桥的原理——零示法与电压比较法2、学习用交换测量法消除系统误差3、学习灵敏度的概念，了解影响电桥灵敏度的因素4、掌握电学实验操作规程，严格规范操作5、学习测量电阻常用电学仪器仪表的正确使用（如惠斯通电桥、双臂电桥、电压表、电流表、检流计、滑线变阻器、电阻箱等）和箱式电桥仪器误差公式。

6、掌握测量电阻的基本方法，了解不同测量方法各自的适用条件并学习自己设计实验电路；测定高、中、低阻的阻值及线性、非线性电阻的伏安特性曲线。

三、实验仪器检流计、滑线变阻器、箱式电桥、电阻箱、直流稳压电源、待测电阻、导线、电键四、实验原理如图所示，惠斯通电桥由四个电阻和检流计组成，R N 为精密电阻，R x 为待测电阻。

接通电路后，调节R 1、R 2和R N ，使检流计中电流为零，电桥达到平衡。

易推得电桥平衡条件：通常称四个电阻为电桥的“臂”，接有检流计的对角线成为“桥”：称为比率或比率臂；R N 为标准电阻，称为比较臂；待测电阻R x 称为测量臂。

由于电桥平衡须由检流计示零表示，故电桥测量方法为零示法，此方法精度较高。

又由于电桥测电阻的过程是D 点电位与C 点电位进行比较（由示零器显示比较结果），经过调节R N 直到两点电压为零——电桥达到平衡的过程，电桥一旦达到平衡便可由三个已知电阻定出一个未知电阻。

测量过程即电压比较过程，故电桥测量又是电压比较测量。

主要优点：i 平衡电桥采用了零示法——根据示零器的“零”或“非零”的指标即可判断电桥是否平衡而不涉及数值的大小。

因此，只须示零器足够灵敏就可以使电桥达到很高的灵敏度，从而为提高测量精度提供了条件。

ii 惠斯通电桥实质是拿已知电阻和未知电阻进行比较，这种比较测量法简单而精确，如果采用精确电阻作为桥臂，可以使测量结果达到很高的精确度。

iii 由于平衡条件与电源电压无关，故可避免电压不稳造成的误差。

惠斯通电桥实验分析报告.doc 惠斯通电桥实验分析报告一、引言惠斯通电桥是一种精确测量电阻的方法，具有较高的灵敏度和精度。

在物理实验中，惠斯通电桥实验被用来理解和探究电阻的性质以及电阻率的测量。

本报告将对惠斯通电桥实验进行详细的分析。

二、实验原理惠斯通电桥主要由电源、开关、电阻器、电桥臂和平衡指示器组成。

其基本原理是当电桥处于平衡状态时，桥上的电流为零。

通过比较已知电阻和未知电阻的阻值，可以利用电桥平衡条件求得未知电阻的阻值。

三、实验操作流程与数据记录1.连接电路：将电源、开关、电阻器、电桥臂和平衡指示器按照正确的顺序连接起来，形成一个完整的电路。

2.开启电源：开启电源，并逐渐调高电压，以避免初始电流过大导致电路故障。

3.调节电阻器：通过调节电阻器的旋钮，改变电桥臂的阻值，使电桥达到平衡状态。

此时，平衡指示器上的数值应为零。

4.记录数据：在电桥平衡状态下，记录下已知电阻和未知电阻的阻值，以及电源电压的值。

5.多次测量：为了减小误差，需要对同一个电阻进行多次测量并取平均值。

四、实验结果与分析在本次实验中，已知电阻的阻值为100Ω，未知电阻的阻值为150Ω。

测量电源电压为12V。

实验中，通过调节电阻器的旋钮，使电桥达到平衡状态，此时平衡指示器上的数值为零。

记录下已知电阻和未知电阻的阻值，以及电源电压的值。

通过多次测量，求得未知电阻的平均阻值为150Ω，误差为±0.5%。

通过惠斯通电桥实验，我们得到了未知电阻的精确阻值。

这种方法可以应用于其他电阻的测量中，从而提高测量的精度和灵敏度。

此外，惠斯通电桥实验还可以用于研究电阻的性质以及电阻率的测量。

例如，通过改变温度或改变物质的种类等条件，可以观察电阻的变化情况，进一步了解物质的电学性质。

五、误差分析在惠斯通电桥实验中，可能存在以下误差来源：1.电源电压的波动：电源电压的波动可能导致电桥平衡状态的误判。

为了减小误差，需要使用稳定性较高的电源。

2.热效应：在调节电阻器的过程中，由于线圈发热等原因，可能导致电阻值的变化。

用惠斯通电桥测电阻实验报告
实验名称：用惠斯通电桥测电阻实验报告
实验目的：通过使用惠斯通电桥测量未知电阻的阻值。

实验器材：
1. 惠斯通电桥装置
2. 未知电阻
3. 外部电源
实验原理：
惠斯通电桥是一种用来测量电阻值的精确仪器。

它由四个电阻构成的电路组成，包括一个未知电阻和三个已知电阻。

当桥平衡时，电桥上的电流为零，此时未知电阻和已知电阻之间存在一个平衡条件。

通过改变已知电阻的值，通过观察平衡条件的变化，可以计算出未知电阻的阻值。

实验步骤：
1. 将惠斯通电桥装置连接到外部电源上。

2. 将未知电阻接入电桥的两个对角线上。

3. 调节已知电阻的值，以使电桥平衡。

4. 观察平衡时已知电阻的数值，并记录下来。

5. 根据平衡条件的变化，计算出未知电阻的阻值。

实验结果及数据处理：
根据实验步骤中记录下来的已知电阻的值，结合平衡条件的变化，通过计算可以得出未知电阻的阻值。

实验讨论及结论：
通过使用惠斯通电桥测电阻实验，我们成功地测量了未知电阻的阻值。

该实验方法具有较高的精确度和重复性。

通过此实验，我们认识到惠斯通电桥可以用于准确测量电阻值，并且可以通过改变已知电阻的值来调节条件，从而测量不同范围的电阻值。

惠斯登电桥物理实验报告总结《惠斯登电桥物理实验报告总结：一次好玩的科学冒险》
嘿呀，咱今儿就来说说这惠斯登电桥物理实验！那可真是一次相当特别的经历啊，简直像一场奇妙的冒险。

一进实验室，看着那些仪器设备，我就懵了。

我的天呐，这都是些啥呀？感觉比我奶奶的针线盒还复杂。

不过咱可不能怂，硬着头皮也得上啊。

开始摆弄那些玩意儿的时候，我感觉自己就像个笨拙的小丑，手忙脚乱的。

一会儿把这个线接错了，一会儿又把那个电阻弄混了，那场面，真是不忍直视。

同组的小伙伴都被我逗得哈哈大笑，我自己也忍不住笑起来，管他呢，开心最重要嘛。

实验过程中那叫一个紧张啊！生怕自己哪里弄错了，把实验搞砸了。

每调节一个旋钮都小心翼翼的，感觉比给鸡蛋剥皮还小心。

不过慢慢地，好像也摸着点门道了，嘿，原来也没那么难嘛！
当终于看到实验数据一点点出来，那感觉，就像农民伯伯看到庄稼丰收了一样，心里那叫一个美啊！虽然数据不一定百分百准确，但那可是咱自己辛苦搞出来的呀，倍儿有成就感。

整个实验做下来，我算是深刻体会到了物理实验的魅力。

它可不只是在书本上那些枯燥的公式和理论，真动起手来，那趣味可多了去了。

就像挖宝藏一样，得一点点去探索、去发现。

而且啊，通过这次实验，我还明白了团队合作的重要性。

一个人瞎捣鼓可不行，得和小伙伴们一起商量、一起琢磨，这样才能事半功倍。

总之呢，这次惠斯登电桥物理实验报告总结下来，就是好玩、有趣、有收获！虽然过程中出了不少洋相，但那也是段难忘的回忆呀。

现在想想，还忍不住笑出声来。

哈哈，期待下一次这样好玩的科学冒险！。
