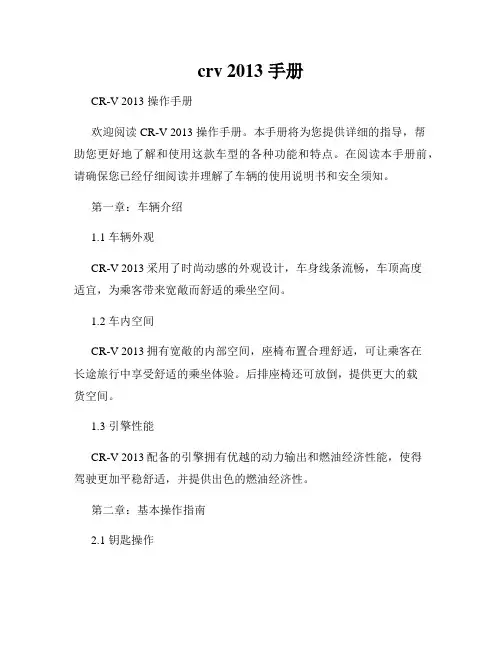

crv 2013 手册CR-V 2013 操作手册欢迎阅读 CR-V 2013 操作手册。
本手册将为您提供详细的指导,帮助您更好地了解和使用这款车型的各种功能和特点。
在阅读本手册前,请确保您已经仔细阅读并理解了车辆的使用说明书和安全须知。
第一章:车辆介绍1.1 车辆外观CR-V 2013采用了时尚动感的外观设计,车身线条流畅,车顶高度适宜,为乘客带来宽敞而舒适的乘坐空间。
1.2 车内空间CR-V 2013拥有宽敞的内部空间,座椅布置合理舒适,可让乘客在长途旅行中享受舒适的乘坐体验。
后排座椅还可放倒,提供更大的载货空间。
1.3 引擎性能CR-V 2013配备的引擎拥有优越的动力输出和燃油经济性能,使得驾驶更加平稳舒适,并提供出色的燃油经济性。
第二章:基本操作指南2.1 钥匙操作使用 CR-V 2013 的钥匙启动车辆时,确保将钥匙插入点火开关,并将之逆时针旋转至“启动”位置,等待引擎启动。
2.2 档位切换CR-V 2013 配备了自动变速器,通过将选择杆置于 P(停车)、R (倒车)、N(空挡)和 D(驱动)档位之间切换,选择合适的驾驶模式。
2.3 巡航控制CR-V 2013 配备了智能巡航控制系统,以帮助司机在长途行驶中维持合适的车速。
按下巡航控制按钮,设置合适的巡航速度,并保持适当的车距。
第三章:实用功能3.1 导航系统CR-V 2013 配备了先进的导航系统,提供准确的导航指引和实时交通信息。
通过触摸屏幕或语音控制,可以轻松设置目的地并获得最佳路线规划。
3.2 多媒体系统CR-V 2013 的多媒体系统支持多种媒体播放格式,包括CD、MP3和蓝牙音频。
通过触摸屏幕或方向盘上的控制按钮,您可以轻松选择和调整音乐和音量。
3.3 倒车摄像头CR-V 2013 配备了倒车摄像头,通过显示屏幕上的图像,帮助您更安全地进行倒车操作。
在倒车过程中,请注意观察周围环境并保持车速适当。
第四章:维护和保养4.1 保养计划为了确保 CR-V 2013 的正常运行,按照车辆保养计划进行定期的保养和维护是非常重要的。
12378910目录欢迎您加入日益兴旺的新型INFINITI英菲尼迪车主的行列。
我们满怀信心地向您提供该新型INFINITI英菲尼迪汽车。
它是用最新技术并在严格的质量管理下制造的。
本使用说明手册是为您了解车辆的操作和保养而准备的,有了它,您可享受久驶不损之乐趣。
在使用本车之前,请通读本手册。
另附的《保修和保养手册》对车辆的保修进行了详细的说明。
INFINITI英菲尼迪经销店最了解您汽车的情况。
如果您需要什么服务或有任何问题,我们都会运用重要的安全信息安全注意事项!遵守下列重要的驾驶规则,可确保您和乘客旅途的安全!.切勿酒后或服药后驾驶。
.务必观察限速标志,切勿超速驾驶。
.务必使用安全带及恰当的儿童保护装置。
未满13岁的儿童应坐在后座。
.务必提醒乘客车辆安全装置的正确使用方法。
.务必查阅本使用说明手册以获取重要的安全信息。
本手册说明本手册包括了有关该车型所有选装件的资料。
因此您可能会发现其中有些资料并不适用于您的车辆。
本手册中的所有资料,包括规格和插图,在本手册出版时有效。
INFINITI英菲尼迪汽车公司保留在任何时候修改车辆的规格或设计的权利,恕不另行通知。
车辆的改装不应对该车辆进行改装。
改装可能会影响车辆的性能、安全性或耐久性,甚至可能会违反政府的法规。
另外,INFINITI英菲尼迪汽车公司提供的保修服务将不包括由于改装所引起的损坏或性能问题。
请先阅读—然后安全驾驶在驾驶车辆之前,请仔细阅读本用户手册。
这能确保您熟悉车辆的控制与保养要求,有助于您安全驾驶。
在本手册中,我们使用了符号伴随警告二字。
这表示有可能导致死亡或严重人身伤害的危险。
要避免或降低这种风险,必须认真遵守操作程序。
在本手册里还使用符号伴随注意二字来表示有可能引起轻微或中度人身伤害或车辆损害的危险。
要避免或降低这种风险,必须认真遵守操作程序。
SIC0697如果您看到此符号,它表示“请勿进行此操作”或“请勿让此情况发生”。
如果您在插图中看到与此类似的符号,它表示箭头指向车头。

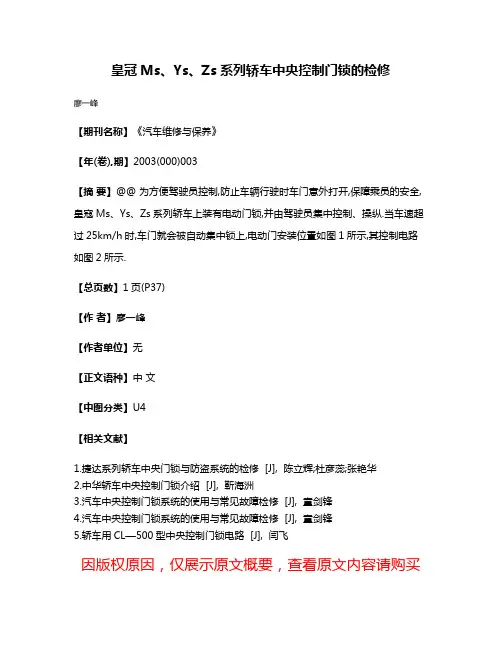

皇冠Ms、Ys、Zs系列轿车中央控制门锁的检修
廖一峰
【期刊名称】《汽车维修与保养》
【年(卷),期】2003(000)003
【摘要】@@ 为方便驾驶员控制,防止车辆行驶时车门意外打开,保障乘员的安全,皇寇Ms、Ys、Zs系列轿车上装有电动门锁,并由驾驶员集中控制、操纵.当车速超过25km/h时,车门就会被自动集中锁上,电动门安装位置如图1所示,其控制电路如图2所示.
【总页数】1页(P37)
【作者】廖一峰
【作者单位】无
【正文语种】中文
【中图分类】U4
【相关文献】
1.捷达系列轿车中央门锁与防盗系统的检修 [J], 陈立辉;杜彦蕊;张艳华
2.中华轿车中央控制门锁介绍 [J], 靳海洲
3.汽车中央控制门锁系统的使用与常见故障检修 [J], 童剑锋
4.汽车中央控制门锁系统的使用与常见故障检修 [J], 童剑锋
5.轿车用CL—500型中央控制门锁电路 [J], 闫飞
因版权原因,仅展示原文概要,查看原文内容请购买。
一、概念区别1.KRV新风换气机-全热交换器;2.VAV(VariableAirVolumeSystem),变风量空调系统;VAV是变风量系统,是末端,走的是风路。
3.VRV(VariableRefrigerantVolumeSystem),变制冷剂流量系统,80年代时由大金公司首推;VRV 是变流量系统,是空调,走的是冷媒。
MRV全变多联中央空调,实现上也是变制冷剂流量系统。
还有许多厂商取名MDV、GMV......等等。
4.VWV(VariableWaterVolumeSystem),变水量(冷冻水)空调系统;二、名词解释1.VRV(Variable Refrigerant Volume)系统,为变冷媒流量多联系统,即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。
VRV是依赖于机电方面的变频技术而产生的空调系统设计安装方式。
自从大金公司80年代发明了VRV系统之后,很多极其注意空间利用的商铺都选择这种算不上真正中央空调的新系统。
由于VRV系统只是输送制冷剂到每个房间的分机,所以不需要设计独立的风道(新风系统另外安排风道),做到了设备的小型化和安静化。
系统结构上类似于分体式空调机组,采用一台室外机对应一组室内机(一般可达16台)。
控制技术上采用变频控制方式,按室内机开启的数量控制室外机内的涡旋式压缩机转速,进行制冷剂流量的控制。
VRV空调系统与全空气系统,全水系统、空气—水系统相比,更能满足用户个性化的使用要求,设备占用的建筑空间比较小,而且更节能。
正是由于这些特点,其更适合那些需经常独立加班使用的办公楼建筑工程项目。
VRV空调系统的设计包含两个部分:空调设备选型及空调管路设计;空调系统控制设计,前一部分内容由设计院的暖通工程师设计,后一部分内容通常由提供全套产品的系统工程承包商配套设计。
2.VAV(VariableAirVolumeSystem),变风量空调系统,与定风量空调系统一样,变风量空调系统也是全空气系统的一种空调方式,它是通过改变送风量,而不是送风温度来控制和调节某一空调区域的温度,从而与空调区负荷的变化相适应。
第十章 空调系统的结构与维修第一节 空调系统的结构与技术参数一、桑塔纳轿车空调系统的结构桑塔纳2000系列轿车空调系统采用了替代R12的、对大气层无害的新型制冷剂HCF134a (R134a)。
空调系统在原普桑空调的基础上对蒸发器、压缩机、冷凝器、储液器、软管、加注阀等总成或零件作了重大改进,使它的降温效果有了明显提高。
桑塔纳2000系列轿车空调系统布置如图10-1所示。
图10-1 空调系统布置l-控制装置 2-进气罩 3-蒸发箱 4-S管 5-D管 6-冷凝器 7-C管 8-空调压缩机 9-储液干燥管 10-L管 11-加热器空调系统的工作过程如图10-2所示。
由蒸发器1出来的低温、低压制冷剂HCF134a气体,经低压软管2、低压阀9进入压缩机3。
压缩机内将气态制冷剂吸进并压缩,变成高温、高压的制冷剂气体,由高压阀出来经过高压管4进入冷凝器5,并把热量排出车外,被冷却为高温、高压的液态R134a,从冷凝器底部流向储液干燥器6,经过滤、脱水后由高压管4送至膨胀阀8。
经膨胀阀的高压液态制冷剂减压后,成为低温、低压的雾状物进入蒸发器,通过蒸发器芯管吸收周围空气中的热量而变为气体,冷却后的空气即为冷气,经风扇被强制送回车内,完成了降温的目的。
低温、低压的气态制冷剂,经低压软管回到压缩机,开始新一轮工作循环。
空调系统操纵杆及空调系统出风口如图10-3和图10-4所示。
图10-2 系统工作原理1-蒸发器 2-低压软管 3-压缩机 4-高压软管 5-冷凝器 6-储液干燥器 7-高压阀 8-膨胀阀 9-低压阀 10-压力开关图10-3 空调系统操纵杆1-中央出风口 2-空调控制开关 3-自然风鼓风机开关 4、5-气流分布拨杆 6-温度选择拨杆图10-4 空调系统出风口布置1、压缩机由于桑塔纳2000系列轿车空调系统的制冷剂由R12改为R134a,这种制冷剂具有高渗透性,因此普通桑塔纳轿车空调系统所用的SD-508型压缩机已不适用,改为SE-5H14型压缩机。

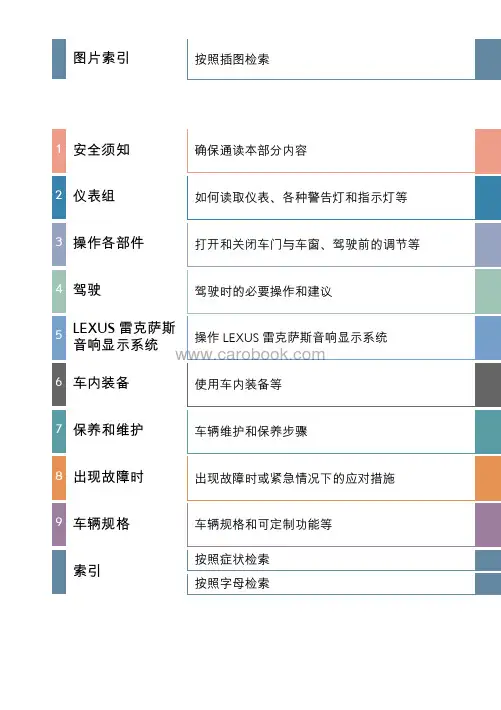

图片索引按照插图检索1安全须知2仪表组3操作各部件4驾驶5LEXUS雷克萨斯音响显示系统6车内装备7保养和维护8出现故障时9车辆规格索引目录2参考信息 (8)阅读本手册 (14)如何检索 (15)图片索引 (16)1-1. 安全使用须知驾驶前 (28)安全驾驶 (30)座椅安全带 (32)SRS 空气囊 (36)废气注意事项 (46)1-2. 儿童安全儿童乘车时 (47)儿童约束系统 (48)1-3. 混合动力系统混合动力系统特征 (67)混合动力系统注意事项 (71)1-4. 防盗系统停机系统 (76)警报 (78)2. 仪表组警告灯和指示灯 (84)仪表 (89)多信息显示屏 (92)抬头显示屏 (107)能量监控屏/耗油量画面.............................1123-1. 钥匙信息钥匙 (122)3-2. 打开、关闭和锁止车门侧门 (128)背门 (134)电动背门 (139)智能上车和起动系统 (155)3-3. 调节座椅前排座椅 (162)后排座椅 (163)驾驶位置存储器 (171)头枕 (176)3-4. 调节方向盘和后视镜方向盘 (178)车内后视镜 (180)车外后视镜 (182)3-5. 打开、关闭车窗和天窗电动车窗 (186)天窗 (190)全景天窗 (194)1安全须知2仪表组3操作各部件34-1. 驾驶前驾驶车辆 (200)货物和行李 (208)挂车牵引 (210)4-2. 驾驶规范电源(点火)开关 (211)EV 驱动模式 (216)混合动力变速器 (218)转向信号灯控制杆 (221)驻车制动器 (222)制动保持 (226)4-3. 操作车灯和刮水器前照灯开关 (228)AHS(自适应远光系统) (232)自动远光 (237)雾灯开关 (241)挡风玻璃刮水器和清洗器 (242)后窗刮水器和清洗器 (247)4-4. 加注燃油打开燃油箱盖 (249)4-5. 使用驾驶辅助系统LEXUS雷克萨斯安全系统+ (253)PCS(碰撞预测安全系统) (259)LDA(带转向控制的车道偏离警报) (272)动态雷达巡航控制 (281)巡航控制 (293)LEXUS雷克萨斯驻车辅助传感器 (297)LEXUS雷克萨斯驻车辅助监视器 (306)全景监视器 (322)BSM(盲区监视器) (360)•BSM 功能 (364)•RCTA 功能 (368)行驶模式选择开关 (374)驾驶辅助系统 (378)4-6. 驾驶要领混合动力车辆驾驶要领 (384)冬季驾驶要领 (387)多功能车辆注意事项 (391)4驾驶目录45-1. 基本操作LEXUS雷克萨斯音响显示系统 (396)方向盘音响开关 (402)USB/AUX 端口 (403)5-2. 设定设定菜单 (406)共通设定 (407)语音设定 (410)显示设定 (411)5-3. 使用音响系统选择音源 (413)调试音响系统 (414)音频设定 (415)音频菜单画面操作 (417)5-4. 使用收音机收音机操作 (420)5-5. 播放音频 CD 和 MP3/WMA/AAC 光盘CD 播放机操作 (422)5-6. 使用外部设备收听 iPod (427)使用 USB 存储器设备 (431)使用 AUX 端口........................4365-7. 连接蓝牙使用蓝牙设备的步骤 (437)注册蓝牙设备 (439)选择蓝牙设备 (440)连接蓝牙音响播放机 (441)连接蓝牙电话 (442)显示蓝牙设备详细信息 (443)蓝牙详细设定 (444)5-8. 蓝牙音响收听蓝牙音频 (445)5-9. 蓝牙电话使用蓝牙电话 (447)拨打电话 (449)接到电话 (452)通话 (453)使用方向盘开关 (455)蓝牙电话设定 (456)5-10. 电话簿联系人设定 (458)5-11. 蓝牙发生紧急情况时……(故障排除) (461)蓝牙 (463)5-12. 其他功能信息画面 (470)MirrorLink™ (471)USB 图片 (475)语音指令系统 (477)5LEXUS雷克萨斯音响显示系统56-1. 遥控触摸屏基本操作遥控触摸装置 (480)12.3 英寸显示屏 (483)6-2. 使用空调系统和除雾器LEXUS雷克萨斯自动礼宾空调控制系统 (485)自动空调系统 (486)加热式方向盘/座椅加热器/座椅通风装置 (497)6-3. 使用车内照明灯车内照明灯列表 (501)•车内照明灯 (502)•个人用灯 (503)6-4. 使用储物装置储物装置列表 (505)•手套箱 (506)•储物箱 (506)•杯托 (507)•车门储物夹 (508)•瓶架 (508)•硬币盒 (509)•辅助储物箱 (510)行李箱装备 (511)6-5. 使用其他车内装备其他车内装备 (516)•遮阳板 (516)•梳妆镜 (516)•时钟 (517)•无线充电器 (517)•电源插座 (523)•前排乘客脚部空间挂钩 (524)•后门遮阳帘 (525)•扶手 (525)•辅助拉手 (526)•挂衣钩 (526)7-1. 保养和维护清洁和保护车辆外饰 (528)清洁和保护车辆内饰 (533)7-2. 保养保养须知 (536)定期保养 (538)7-3. 自行保养自行保养注意事项 (544)发动机盖 (546)定位卧式千斤顶 (547)发动机室 (548)12 V(伏)蓄电池 (555)轮胎 (559)轮胎气压 (568)车轮 (570)空调滤清器 (572)挡风玻璃刮水器接口 (575)电子钥匙电池 (577)检查和更换保险丝 (579)灯泡 (582)6车内装备7保养和维护目录68-1. 重要信息危险告警灯 (594)如果紧急情况下必须停车 (595)8-2. 紧急情况下应采取的措施如果车辆需要牵引 (596)如果认为车辆异常 (601)如果警告灯点亮或警告蜂鸣器鸣响 (602)如果显示警告信息 (608)如果轮胎泄气 (614)如果混合动力系统不能起动 (627)如果换档杆不能换出 P 位置 (629)如果电子钥匙不能正常工作 (630)如果 12 V(伏)蓄电池电量耗尽 (634)如果车辆过热 (639)如果发生陷车..........................6439-1. 规格保养数据(燃油、机油油位等) (646)燃油信息 (659)9-2. 定制可定制功能 (660)9-3. 初始化初始化项目 (672)发生紧急情况时……(故障排除) (674)字母索引 (678)兼容产品标准编号 (681)8出现故障时9车辆规格索引对于带导航系统的车辆,有关下列设备的信息,请参见《导航系统用户手册》。

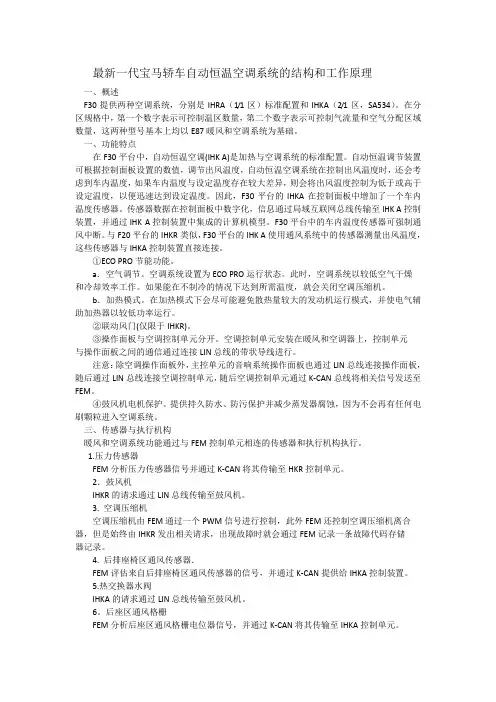

最新一代宝马轿车自动恒温空调系统的结构和工作原理一、概述F30提供两种空调系统,分别是IHRA(1/1区)标准配置和IHKA(2/1区,SA534)。
在分区规格中,第一个数字表示可控制温区数量,第二个数字表示可控制气流量和空气分配区域数量,这两种型号基本上均以E87暖风和空调系统为基础。
一、功能特点在F30平台中,自动恒温空调(IHK A)是加热与空调系统的标准配置。
自动恒温调节装置可根据控制面板设置的数值,调节出风温度,自动恒温空调系统在控制出风温度时,还会考虑到车内温度,如果车内温度与设定温度存在较大差异,则会将出风温度控制为低于或高于设定温度,以便迅速达到设定温度。
因此,F30平台的IHKA在控制面板中增加了一个车内温度传感器。
传感器数据在控制面板中数字化,信息通过局域互联网总线传输至IHK A控制装置,并通过IHK A控制装置中集成的计算机模型。
F30平台中的车内温度传感器可强制通风中断。
与F20平台的IHKR类似,F30平台的IHK A使用通风系统中的传感器测量出风温度,这些传感器与IHKA控制装置直接连接。
①ECO PRO节能功能。
a.空气调节。
空调系统设置为ECO PRO运行状态。
此时,空调系统以较低空气干燥和冷却效率工作。
如果能在不制冷的情况下达到所需温度,就会关闭空调压缩机。
b.加热模式。
在加热模式下会尽可能避免散热量较大的发动机运行模式,并使电气辅助加热器以较低功率运行。
②联动风门(仅限于IHKR)。
③操作面板与空调控制单元分开。
空调控制单元安装在暖风和空调器上,控制单元与操作面板之间的通信通过连接LIN总线的带状导线进行。
注意:除空调操作面板外,主控单元的音响系统操作面板也通过LIN总线连接操作面板,随后通过LIN总线连接空调控制单元,随后空调控制单元通过K-CAN总线将相关信号发送至FEM。
④鼓风机电机保护。
提供持久防水、防污保护并减少蒸发器腐蚀,因为不会再有任何电刷颗粒进入空调系统。
2009款三菱蓝瑟翼神LANCER EX整车电路图手册(上册)(可编辑)2009款三菱蓝瑟翼神LANCER EX整车电路图手册(上册)09 LANCER EX CHINAWM 车间维修手册组别标题00 概述00 概述00E 概述11 发动机11A 发动机机械11B 发动机大修11C 发动机机械11D 发动机大修12 发动机润滑13 燃油13A 多点燃油喷射(MPI)13B 多点燃油喷射(MPI)13C 燃油供给14 发动机冷却系统15 进气和排气16 发动机电气17 发动机和排放控制系统23 自动变速器(FF)23A CVT23B 无级变速器的大修26 前桥27 后桥31 车轮和轮胎32 发动机- 变速器总成支架33 前悬架34 后悬架35 行车制动器35A 基本制动系统35B 防抱死制动系统(ABS )35C 主动稳定控制系统(ASC )36 驻车制动器37 动力转向系统42 车身42A 车身42B 无钥匙操作系统(KOS)42C 无线控制模块(WCM )51 外部件52 内部件及辅助乘员保护系统(SRS ) 52A 内部件52B 辅助乘员保护系统(SRS )54 底盘电气系统54A 底盘电气系统54B 本地互联网络(LIN).54C 控制器区域网络(CAN )(见下页)WM 车间维修手册续组别标题55 暖风、空调和通风装置70 部件位置图80 布置图90 电路图90-1第 90 组电路图CONTENTS目录ETACS-ECU. . . . . 90-3 后雾灯 . . . 90-42J/C (接合连接器) . . . 90-6 尾灯、示廓灯、牌照灯和照明监控蜂鸣器 . . . . 90-43集中式连接 . . 90-8客厢顶灯、行李舱照明灯和配电系统 . . . 90-14 点火钥匙锁芯照明灯 . . 90-46 起动系统 . . . 90-17 转向信号灯和危险警告灯 90-49点火系统 . . . 90-18 制动灯 . . . 90-51充电系统 . . . 90-20 倒车灯 . . . 90-52发动机控制系统 90-22 喇叭 . . . . 90-53冷却系 . . . . 90-25 仪表和量表 . 90-54换档杆锁机构 . 90-27 燃油警告灯、油压警告灯和制动警告灯 90-56 INVECS-III CVT . . 90-28 电动车窗 . . 90-58前照灯 . 90-31 中控门锁系统 90-61前照灯 . 90-33 KOS. . 90-64前照灯手动调平系统 . . . 90-35 行李箱盖开启装置 . . . 90-67 前照灯自动调平装置 . . . 90-37 空调 . . . . 90-69AFS. . 90-39 挡风玻璃刮水器和清洗器 90-73前雾灯 . . . . 90-41 前照灯清洗器 90-7590-2遥控后视镜 . . 90-76 巡航控制系统 90-96后窗除雾器 . . 90-77 晶片防盗系统 90-98加热式车门后视镜 . . . . 90-78 加热式座椅 . 90-100收音机和 CD 播放机天窗 . . . . 90-102. . 90-79座椅安全带警告 . . . . 90-104收音机和 CD 播放机. . . . 90-81 倒车传感器系统 . . . . 90-106备用插接器(用于音响). 90-84 车门未关紧警告蜂鸣器 . 90-108点烟器和附件插座 . . . . 90-86 驻车制动提醒器蜂鸣器 . 90-110防抱死制动系统(ABS ). 90-87 控制器区域网络 (CAN) 90-112防抱死制动系统(ABS )和备用插接器(用于前雾灯) . . . . 90-114主动稳定控制系统(ASC ). . . . . 90-89备用插接器(用于挂车灯) . . . . 90-115SRS . 90-93电路图90-3ETACS-ECUETACS-ECUM1XXXXXXXXXX413ACC 2IG190-4 电路图ETACS-ECUETACS-ECU (续)LINCAN CANCAN电路图90-5ETACS-ECU ETACS-ECU (续) C-3011 C-303C-302C-317C-3042 345 6C-307C-315 C-316C-314 7 8 9 10 11 12 13C-30914 15 16C-31017 18 19C-31320C-311C-312AC506599AZ90-6 电路图J/CJ/CM1XXXXXXXXXX62 J/C CAN123 CAN CAN123??AFS? ?? CD ?ETACS-ECU? LIN?????????KOS CD? CD?KOS电路图90-7J/CJ/C (续)?ABS ASC?AFS??????INVECS-III CVT?CD ?AFS? ?? ?INVECS-III CVT ? ?? CD?ETACS-ECU ETACS-ECU 9 18 22SRS?,22ETACS-ECU16 ??J/C (续)????????90-8 电路图集中式连接集中式连接M1XXXXXXXXXX34易熔线和易熔丝发动机舱编号供电电路名称额定功率壳体颜色负载电路(A )1 36 号易熔线易熔丝 15 蓝色前雾灯、前雾灯继电器和备用插接器(用于前雾灯继电器)2 7.5 棕色发动机 -ECU3 20 黄色 CVT-ECU、主皮带轮速度传感器和副皮带轮速度传感器4 10 红色喇叭 (LO、 HI)和喇叭继电器5 7.5 棕色交流发电机6 20 黄色前照灯清洗器电机和前照灯清洗器继电器7 10 红色空调压缩机总成和空调压缩机继电器8 15 蓝色发动机 -ECU9 ? ? ?10 ? ? ?11 ? ? ?12 ? ? ?13 10 红色 ?14 前照灯继电器 (HI) 10 红色前照灯总成 (左侧)15 10 红色前照灯总成 (右侧)16 前照灯继电器 (LO) 20 黄色前照灯总成 (左侧)17 20 黄色前照灯总成 (右侧)18 10 红色前照灯总成 (左侧)、前照灯总成(右侧) 、前照灯自动调平 -ECU 和前照灯手动调平开关19 10 红色前照灯总成 (右侧)20 发动机控制继电器 ? ? ?21 10 红色第 1 , 4 缸点火线圈22 20 黄色空气流量传感器、发动机 -ECU、EGR 阀、排气气门正时调节油压控制阀、第 1 , 4 缸喷油器、进气气门正时调节油压控制阀、氧传感器、净化控制电磁阀和节气门控制伺服继电器23 15 蓝色燃油泵和燃油表总成24 36 号易熔线易熔线 30 粉红色起动机25 ? ? ?26 40 绿色 ABS-ECU 和 ASC-ECU电路图90-9集中式连接编号供电电路名称额定功率壳体颜色负载电路(A )27 30 粉红色 ABS-ECU 和 ASC-ECU28 30 粉红色冷凝器风扇电机、冷凝器风扇继电器和风扇控制继电器29 40 绿色散热器风扇电机和散热器风扇继电器30 易熔丝 30 绿色乘客舱内的 7 , 9 号易熔丝31 30 绿色音响放大器32 发动机控制继电器 ? ? ?33 蓄电池,交流发电机易熔线 120 ? 37 号易熔线, 34 , 36 号易熔线34 蓄电池, 33 号易熔线 80 ? 乘客舱内的 2 号、 4 号、 5 号、 10 号、11 号、12 号、14 号、15 号、17号、 18 号、25 号易熔丝和 20 号易熔线以及 ETACS-ECU (ACC 继电器3 )35 ? ? ?36 120 ? 发动机舱内的 1 , 9 号、 13 , 19号、21 , 23 号、30 号、31 号易熔丝和 24 号、26 , 29 号易熔线、发动机控制继电器和前照灯继电器 (HI)37 33 号易熔线,交流发 80 ? 乘客舱内的 1 号、 21 号易熔线、 3 电机号、6 号、 13 号、 16 号、 19 号易熔丝、 ETACS-ECU (ACC 继电器 2 、后雾灯继电器和鼓风机继电器)90-10 电路图集中式连接24 25 26 27 28302912345678910 1411 151216 17 18 191331 3220 21 22 23AC609168AE3736333534AC506810AF乘客舱电路图 90-11集中式连接编号供电电路名称额定功率壳体颜色负载电路(A )1 37 号易熔线易熔线 30 粉红色鼓风机电机2 34 号易熔线易熔丝 15 蓝色 ETACS-ECU、高位制动灯、组合式尾灯 (左侧、右侧)和换档杆总成3 37 号易熔线 10 红色后雾灯4 ETACS-ECU (ACC 30 绿色 ETACS-ECU (挡风玻璃清洗器继电继电器 3 ) 器、挡风玻璃刮水器自动停止继电器和挡风玻璃刮水器速度转换继电器)、清洗器电机和挡风玻璃刮水器电机5 34 号易熔线 10 红色诊断插接器6 37 号易熔线 20 黄色 ETACS-ECU(车门锁止继电器、车门开锁继电器、驾驶员侧车门开锁继电器和行李箱盖开启继电器)、前车门锁促动器 (左侧、右侧)、行李箱盖锁栓和后车门锁促动器 (左侧、右侧)7 30 号易熔线 15 蓝色收音机、CD 播放机和中间控制台单元8 7.5 棕色 A/C-ECU 、转向柱开关、组合仪表、ETACS-ECU (电动车窗继电器)、钥匙提醒开关、 KOS-ECU、电动车窗继电器和 WCM9 15 蓝色中间控制台单元、组合仪表和钥匙提醒开关10 34 号易熔线 15 蓝色 ETACS-ECU11 ETACS-ECU (ACC 15 蓝色 ?继电器 3 )12 ETACS-ECU (IG1 7.5 棕色空调控制板、A/C-ECU 、ABS-ECU 、继电器) AFS-ECU 、ASC-ECU 、中间控制台单元、转向柱开关、组合仪表、停车传感器,倒车传感器 -ECU、 CVT 控制继电器、前照灯自动调平装置-ECU、加热式座椅继电器、KOS-ECU、后窗除雾器继电器、换档杆总成、声纳开关、 SRS-ECU、方向盘角度传感器 AFS 、ASC 、天窗电机总成和 WCM13 ETACS-ECU (ACC 15 蓝色附件插座和点烟器继电器 2 )14 34 号易熔线 10 红色点火开关电路15 20 黄色天窗电机总成16 ETACS-ECU (ACC 10 红色收音机、CD 播放机和车门后视镜总成继电器 2 ) (左侧、右侧)17 34 号易熔线 10 红色 ASC-ECU90-12 电路图集中式连接编号供电电路名称额定功率壳体颜色负载电路(A )18 ETACS-ECU (IG1 7.5 棕色倒车灯、CVT-ECU、ETACS-ECU 和继电器)SRS-ECU19 37 号易熔线 15 蓝色 ?20 34 号易熔线易熔线 30 粉红色前电动车窗副开关、电动车窗 MAIN(主)开关和后电动车窗副开关 (左侧、右侧)21 37 号易熔线 30 粉红色乘客舱内的 22 号易熔丝和后窗除雾器22 后窗除雾器继电器易熔丝 7.5棕色车门后视镜总成 (左侧、右侧)23 34 号易熔线 ? ? ?24 ? ? ?25 30 绿色加热式座椅总成 (左侧、右侧)和加热式座椅开关ETACS-ECU12 345 6217 8 9 10 222311 12 13 242514 15 1617 18 1920AC603348AE电路图90-13集中式连接集中式继电器插接器编号名称插接器编号名称A-12X 前雾灯继电器 A-23X 喷油器继电器A-13X 喇叭继电器 A-24X ?A-14X 空调压缩机继电器 A-26X 冷凝器风扇继电器A-15X ? A-27X 起动机继电器A-17X CVT 控制继电器 A-28X 前照灯继电器 (LO)A-18X 前照灯清洗器继电器 A-29X 散热器风扇继电器A-19X 前照灯继电器 (HI) A-30X ?A-20X 节气门控制伺服继电器 A-31X 风扇控制继电器A-21X ? A-32X ?A-22X ? A-33X 发动机控制继电器A-29XA-15X A-20XA-12XA-24XA-30XA-17X A-21XA-13XA-18X A-22X A-26X A-31X A-14XA-19X A-23XA-32XA-27XA-33XA-28XAC609168AG90-14 电路图配电系统配电系统M1XXXXXXXXXX19: ??AFS???HI LO??AFS? ??? ? ? ?? INVECS-III CVTCD ??AFS ??AFS? ??????B LG G L W Y SB BR O GR R P V PU SI电路图 90-15配电系统配电系统 (续)36 36? ?? ? ??ABS ?? ?ABS ASC ?????B LG G L W Y SB BRO GR R P V PU SI配电系统 (续)37 34ETACS-ECUIG1ACC IG1 32 ????ABS ??CENTRAL DOOR ? ??ABS ASC LOCKING SYSTEM??AFS? ??SPARE CONNECTOR?? CD SRS ??INVECS-III CVT ? FOR TRAILER LAMPS ? ? ??INVECS-III CVT ??TURN-SIGNAL ,? ??SRS ? LAMP AND HAZARD ABS ASC ,? WARNING LAMP??ABS ??INVECS-III CVT?ABS ASC ??KOS??AFS ???ABS ? ? ? ??ABS ASC ? ? ???AFS ? ? ??CAN ? CD? ? ? ?? ? ? ? ?? ? ??SRS ? ?? ??INVECS-III CVT ? ? ? ? ??KOS ? ? ?? ? ? ?? ? ? ? ??SRS? ? ? ? ?? ? ? ?? ? ?? ? ? ??TURN-SIGNAL LAMP AND? ?? ???B LG G L W Y SB BRO GR R P V PU SI90-16 电路图配电系统配电系统 (续)ETACS-ECU30 FUSE 14 3437???KOS?ETACS-ECU ?????? CD???ABS ASC ? ?ABS ASC ??AFS ? ??AFS? ? ?? ? ? ? CD? ? ? ?? ? ? ?? ? ? ???INVECS-III CVT? ? ? CD? ? ?? ? ???KOS ?? ??? CDB LG G L W Y SB BRO GR R P V PU SI电路图 90-17起动系统起动系统M1XXXXXXXXXX4724 STETACS-ECU-ECUB LG G L W Y SBBR O GR R P V PU SI r 90-18 电路图点火系统点火系统M1XXXXXXXXXX50361 2 34???????ST???-ECUB LG G L W Y SB BR O GR R P V PU SI 电路图 90-19点火系统点火系统 (续) ETACS-ECUCAN?N?CVT-ECU-ECU90-20 电路图充电系统充电系统M1XXXXXXXXXX84IG1 34ETACS-ECUIG1CAN CANCANETACS-ECU5?ABS ??ABS ASC ??AFS ??? ?? ?? ?? ?SRS? ?? ??? ?? ??INVECS-III CVT ? CAN ?KOS??? LEDCPULCD CHG -ECUB LG G L W Y SB BR O GR R P V PU SI电路图 90-21充电系统充电系统 (续)33 36-ECUIC90-22 电路图发动机控制系统发动机控制系统M1XXXXXXXXXX2036 IG123 IG1ETACS-ECU-ECUB LG G L W Y SB BR O GR R P V PU SI电路图 90-23发动机控制系统发动机控制系统 (续)221 2 3 4-ECUEGRB LG G L W Y SB BR O GR R P V PU SI发动机控制系统 (续) MAIN SUBIC ICICIC-ECUB LG G L W Y SB BR O GR R P V PU SI90-24 电路图发动机控制系统发动机控制系统 (续) 3422ETACS-ECU IG1IG1??ABS?ABS ASC??AFS????????????INVECS-III CVT??KOS???????????SRS???????-ECUB LG G L W Y SB BR O GR R P V PU SI发动机控制系统 (续) ETACS-ECUCAN CANCAN?N?ETACS-ECU5CVT-ECUETACS-ECU12A/C-ECUCAN-ECU LEDCPUA/CB LG G L W Y SB BR O GR R P V PU SI 电路图 90-25冷却系统冷却系统M1XXXXXXXXXX2028 29CVT-ECU -ECU ETACS-ECUCANB LG G L W Y SB BR O GR R P V PU SI 90-26 电路图冷却系统冷却系统 (续)34 IG1ETACS-ECUCAN IG1 CAN??ABS?ABS ASC??AFS????????????INVECS-III CVT ??KOS???????????SRS CANA/C???? CPU A/C-ECU?LCDB LG G L W Y SB BR O GR R P V PU SI 电路图 90-27换档杆锁机构换档杆锁机构M1XXXXXXXXXX5634 IG1??ABS?ABS ASC??AFS?ETACS-ECU ???IG1 ??????????????INVECS-III CVT ??KOS??????????ABS ??ABS ASC ?? ??SRS? ???INVECS-III CVT ? ? ???PSWITCHPONB LG G L W Y SB BR O GR R P V PU SI 90-28 电路图INVECS-III CVT INVECS-III CVTM1XXXXXXXXXX2334 IG1 36ETACS-ECUIG1??ABS?ABS ASC??AFS?CVT??: ??ABS ??ABS ASC ???AFS ?? ?? ?? ?? ??SRS? ?? ?? ?? ?? ????KOS??CVT-ECU?B LG G L W Y SB BR O GR R P V PU SI电路图 90-29 INVECS-III CVT INVECS-III CVT (续) ETACS-ECU CVT CVT18CVT-ECUB LG G L W Y SB BR O GR R P V PU SI INVECS-III CVT (续) CVT-ECUCVT ROM-。
VRV空调系统的原理和特点1、VRV空调系统的原理和特点VRV空调系统是在电力空调系统中,通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量,适时地满足室内冷热负荷要求的高效率冷剂空调系统。
其工作原理是:由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数,根据系统运行优化准则和人体舒适性准则,通过变频等手段调节压缩机输气量,并控制空调系统的风扇、电子膨胀阀等一切可控部件,保证室内环境的舒适性,并使空调系统稳定工作在最佳工作状态。
VRV空调系统具有具有明显的节能、舒适效果,该系统依据室内负荷,在不同转速下连续运行,减少了因压缩机频繁启停造成的能量损失;采用压缩机低频启动,降低了启动电流,电气设备将大大节能,同时避免了对其它用电设备和电网的冲击;具有能调节容量的特性,改善了室内的舒适性。
VRV空调系统具有设计安装方便、布置灵活多变、占建筑空间小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。
2、VRV空调系统在工程设计中应注意的问题2.1 新风问题:空调系统中,新风量是一个很重要的技术参数,也是达到室内卫生标准的保证。
目前常用的新风处理方式有:(1)、使用专用的新风机,其室内机按新风工况设计,排管数通常为6排或者8排,风压也较高,然而价格很高,一般工程中较少采用;(2)用全热交换器处理新风。
这种方式特别适合有排风要求的场合,如餐饮娱乐、会议室等。
将室外新风经过全热交换器与室外排风进行热湿交换后送入室内,可以大大降低新风负荷,非常节能。
然而,在工程设计需要注意新风口和排风口的布置一定要合理,尤其是有污染的场所,更要考虑新风和排风的交叉污染问题,在国内使用时,由于大多数城市空气质量较差,积灰严重,过滤器易堵塞,要经常清洗过滤器。
(3)用风机箱将新风送至各个室内机,新风负荷由各个室内机负担。
该方式系统简单,设计时风机箱也根据系统要求很容易选到合适的风压。
过渡季节还可以作为通风换气机使用。
重要安全信息和安全提示!遵守下列重要的驾驶规则,有助于全程保证您和乘客的舒适与安全!切勿酒后或服药后驾驶。
●这是用来表示可能导致死亡或严重人身伤害的危险。
为了避免或降低这种风险,请如实地按照信息和指示进行操作。
这是用来表示有可能引起轻微或中度人身伤害的危险。
为了避免或降低这种风险,请仔细地按照信息和指示小心操作。
备注插图中与此类似的箭头是为了引起您对图中某个项目的注意。
*公路赛“““在温度低于季用轮胎,以免对其造成永久性的胎面变形,从而造成轮胎损坏或故障。
这可能导致车辆失控,从而引起严重的人身伤亡。
如果弹起式发动机罩系统启动,切勿打开发动机罩,请立即联系日产高性能中心(NHPC)“请勿试图在加油枪自动关闭后继续往燃油箱内加注燃油。
继续加注燃油会导致溢出,造成燃油飞溅并可能引发火灾。
首次自动关闭时,油箱处于充满状态。
““保持轮胎充气至正确的压力。
在低轮胎压力下驾驶车辆可导致某些动力传动系统损坏,并影响低轮胎压力也可能导致轮胎故障,并导致““““驻车时遵照以下说明有助于防止制动盘和 制动衬块因生锈而粘在一起。
不遵循说明将会导致制动盘和制动衬块因生锈而粘在一起。
如果制动盘和制动衬块因生锈而粘在驻车前,驾驶车辆●以干燥制动系统,(如果洗车后仅行驶几米的距离,制动系统可能会完全卡住无法使用。
通过操作变速箱“如需更换制动衬块和制动盘工厂填装的制动液使用正品厂填装的制动液使用正品车辆行驶时不要将座椅靠背倾斜。
这会很危险。
此时肩部安全带不能适当地紧贴您的身体。
若发生意外事故,您可能会被抛向安全带而导致颈部或其他部位“安全带使用注意事项”●调节座椅位置时,请勿触动任何移动的部件,以避免可能造成的伤害和“。
新皇冠空调系统说明第十三代新皇冠VGRS系统解析
通过对丰田VGRs(可变传动比转向)系统解析。
从而对配备VDIM 系统的车辆在各种行驶条件下车姿状态发生改变给予合理修正的原
理进行分析,以期帮助读者进一步了解国产新皇冠的VDlM系统。
一、可变传动比转向系统概述
可变传动比转向系统(Variable Gear Ratio Steering简称VGRS)的运用,改变了普通转向系统传动比恒定的缺点,由转向控制Ecu根据转向角传感器信号和车速信号计算出转向执行器总成的目标转动
角度。
并且通过转向执行器总成的转动角度与驾驶员转动方向盘的角度相加来控制前轮的转向角。
因此,其转向机构的传动比可根据车辆行驶状况而动态变化,从而实现车速从低速到高速范围内良好的转向操作灵活性和车辆稳定性。
vGRs特。
性曲线如图1所示。
vGRs系统控制概念如图2所示。
二、可变传动比转向系统部件的功能
可变传动比转向系统零部件的功能如表1所示。
三、可变传动比转向系统结构及工作原理
可变传动比转向系统组成如图3所示。
1 转向执行器总成
转向执行器总成由壳体、电动机、减速机构、输出轴和锁止机构组成,如图4所示。
电动机采用高功率、低噪音的直流无刷电动机作为伺服电机,封装在转向执行器总成壳体内;由永磁铁、线圈和转子轴组成,转子轴与谐波齿轮减速器的波动发生器相连接,将电动机的转矩传输到谐波齿轮减速机构,如图5所示。
其作用是由转向控制Ecu发出的信号控制,并根据方向盘的转动方向顺时针或逆时针旋转。
转角传感器作用是检测电动机的转子轴位置和旋转速度。
锁止机构安装在电动机上,主要由固定在电动机上的锁架,安装在壳体上的锁杆及使锁杆作用的电磁阀组成,如图6所示。
在系统发生故障时,锁止机构可以机械锁止电动机,使电动机停止旋转。
锁止机构激活时,转向ECU切断锁止电磁阀的电流,回位弹簧推动锁杆与锁架齿槽啮合,以机械锁止电动机的转动,锁止解除时,转向控制ECU接通锁止电磁阀的电流,使锁杆与锁架脱开,电动机转动,如图7所示。
减速机构采用了结构紧凑、减速比、大高精度的谐波齿轮传动装置,它是利用机械波控制柔性齿轮的弹性变形来实现运动和动力传递。
谐波齿轮传动减速机构如图8所示。
谐波齿轮传动减速机构说明如表2所示。
在上述零件中,当刚轮固定,波动发生器凸轮由电动机带动旋转,凸轮在柔性齿轮内转动,就迫使薄壁滚珠轴承及柔性齿轮发生弹
性变形。
这时柔性齿轮变形成椭圆形齿轮,随波动发生器凸轮旋转的相反方向转动,椭圆形长轴上的齿与刚齿轮上的齿啮合,而短轴上的齿则脱开,形成“啮入-啮合-啮出-脱开”,使柔齿轮相对刚轮发生错齿位移,如图9所示。
波动发生器凸轮顺时针(逆时针)转动一周。
柔性齿轮相对刚齿轮逆时针(顺时针)转过了2个齿。
因为柔性齿轮比刚齿轮少2个齿,而与柔齿轮相啮合的驱动齿轮齿数与柔齿轮齿数相等。
因此,驱动齿轮输出轴也相对刚齿轮转过2个齿,如图10所示。
谐波齿轮传动比=柔性齿轮齿数/刚齿轮齿数-柔性齿轮齿数。
2 可变传动比转向系统工作原理
根据车辆行驶在低、中速范围要求转向响应灵敏性和高速范围要求转向响应无需过度灵敏,VGRS系统通过转向执行器总成输出轴顺时针(正向)或逆时针(负向)的角位移来控制增大或减小前轮转向
角的目的。
低、中速行驶时,驾驶员顺时针(右转)转动方向盘。
转向控制ECU根据目标转向角,使转向执行器总成内的电动机逆时针旋转。
电
动机转动通过波动发生器输入到减速机构,电动机与柔齿轮传动比降为50:1。
转向执行器总成内的柔性齿轮带动驱动齿轮输出轴相对方向盘所连接的转向执行器总成内的刚齿轮的顺时针角位移。
因此输出轴顺时针转动角度要比方向盘转动角度大。
其值等于方向盘实际转角加上转向执行器总成转角。
这样前轮将增大偏右转向角。
提高了车辆低、中速转向的响应,防止车辆转向不足,如图11所示。
高速行驶时,驾驶员顺时针(右转)转动方向盘,转向控制ECU 根据目标转向角,使转向执行器总成内的电动机顺时针旋转。
电动机的转动通过波动发生器输入到减速机构,电动机与柔齿轮传动比降为50:1。
转向执行器总成内柔性齿轮带动驱动齿轮输出轴相对方向盘所连接的转向执行器内刚齿轮发生少量的逆时针角位移。
因此输出轴顺时针转动角度要比方向盘转动角度小,其值等于方向盘实际转角减去转向执行器总成转角。
这样前轮将减小偏右转向角,迟缓了车辆高速转向的响应,防止了车辆转向过度,如图12所示。
四、可变传动比转向系统故障诊断及系统初始化
电源电压低或过高或车辆处于极低温度下(-30度以下),VGRS 系统将自动关闭。
另外,VGRS系统具有失效保护功能,以防止转向执行器总成内电动机和转向控制ECU过热,如果电动机和转向控制ECU的温度降低至一定范围,则VGRS系统将恢复正常。
1可变传动比转向系统故障诊断
VGRS系统发生故障,系统将进入失效保护功能运行。
转向控制ECU切断转向执行器总成内锁止电磁阀的供电,锁止转向执行器总成肉的电动机,以传统转向机构(恒定转向传动比)运行,并且转向控制ECU将亮起组合仪表上的主警告灯,多信息显示屏上将显示“cHECK VGRS”信息,同时鸣响多功能蜂鸣器,以提醒驾驶员VGRS系统发生故障,如图13所示。
(1)VGRS系统故障码的读取方法
①用诊断连接线,连接诊断插座DLC3的13号端子(Tc)和4号端子(CG),如图14所示。
②将发动机开关置于ON(1G)位置。
③多信息显示屏显示“DlAG VGRS”系统开始搜索故障。
④如果系统正常,则显示“DIAGVGRSOK"’。
⑤如果系统出现故障,则显示“DIAGVGRS XX”(“XX”是一个2位数字的DTC)。
(2)VGRS系统故障码的清除方法
①将发动机点火开关置于ON(IG)位置。
②用诊断连接线在8秒内连接并断开诊断插座(DLC3)的13号端子(TC)和4号端子(CG)4次。
③将发动机开关置于OFF位置。
2可变传动比转向系统初始化和校准
VGRS系统发生如表3所示项目,需进行系统校准和转向角传感器初始化。
(1)转向角传感器初始化的操作方法
将发动机开关oN(IG)位置,检查并确认主警告灯亮起数秒;然后以高于35km/h的速度直线行驶5s或更长时间,在此步骤结束。
转向控制ECU存储器使方向盘恢复至中心位置。
此时,如果方向盘仍偏置5。
~10。
,需进行VGRS系统校正。
(2)VGRS系统校准的步骤①使轮胎朝向正前方(驾驶车辆确认方向盘置中)。
②读取VGRS系统故障码。
如果出现51号故障码,则重新确认方向盘置中。
如果方向盘偏心,则进入转向执行器解锁,步骤⑦。
如未出现51号故障码。
进入步骤③。
③进行转向执行器角度初始化,具体操作如下:
a启动发动机,将方向盘置中;
b用诊断连接线,连接DLC3的12号端子(Ts)和4号端子(CG),13端子(Tc)和4号端子(cG);
c从诊断插座(DLC3)的1 2号端子(TS)上断开诊断连接线,并向左转动方向盘180。
以上;
d再将诊断连接线连接到DL3的12号端子(TS)上;
e从DLC3的13号端子(Tc)上断开诊断连接线,并向右转动方向盘180。
以上;
f再将诊断连接线连接到DLC3的13号端子(TC)上;
g从DLC3上断开诊断连接线,将发动机点火开关置于OFF位置。
(注:以上从b至f步骤必须在1rain内完成,如果在这些步骤中出现故障,则重新执行上述步骤。
)
④调节转向执行器角度,具体操作如下:
a确保发动机开关置于OFF位置。
不要触动方向盘;
b用诊断连接线。
连接DLC3的12号端子(TS)和4号端子(cG)。
c将发动机开关置于ON(IG)位置;
d这时测试模式被激活,确认多信息显示屏上显示“VGRS Test Mode”。
等待5s;
e将发动机开关置于OFF位置;
f从DLC3的12号端子(TS)和4号端子(cG)上断开诊断连接线; g再将发动机开关置于0N(1G)位置。
⑤检查主警告灯,具体操作如F:
a确认主警告灯熄灭;
b将发动机开关置于OFF位置,然后置于ON(1G)位置;
c确认主警告灯工作正常。
⑥检查方向盘工作状态,具体操作如下:
a启动发动机:
b执行转向角传感器初始化;
c驾驶车辆确认方向盘置中。
⑦进行上述步骤②后,方向盘偏心,则进入转向器解锁步骤:
a将发动机开关置于OFF位置:
b从蓄电池负极端子上断开电缆;
c断开转向执行器上的线束连接器L72
d用一根跳线电缆连接转向执行器上的7号端子(LV+)至12V蓄电池正极端子,用另一根跳线电缆连接转向执行器上的1 6号端子(LG+)至12V蓄电池负极端子,上述通电时间不要超过3min,如图15所示;
e将方向盘置中(必须确认保证安装方向盘时,连接转向执行器总成的电动机的螺旋电缆在中问位置),如图16所示;
f从转向执行器上断开12V蓄电池正负极跳线电缆;
g将连接器L72连接到转向执行器上:
h连接蓄电池负极电缆;
i向左和右转动方向盘约3度。
能感觉到反作用力。
