上海市某综合楼中央空调系统设计毕业设计说明书

格式：doc
大小：2.90 MB
文档页数：59

下载文档原格式

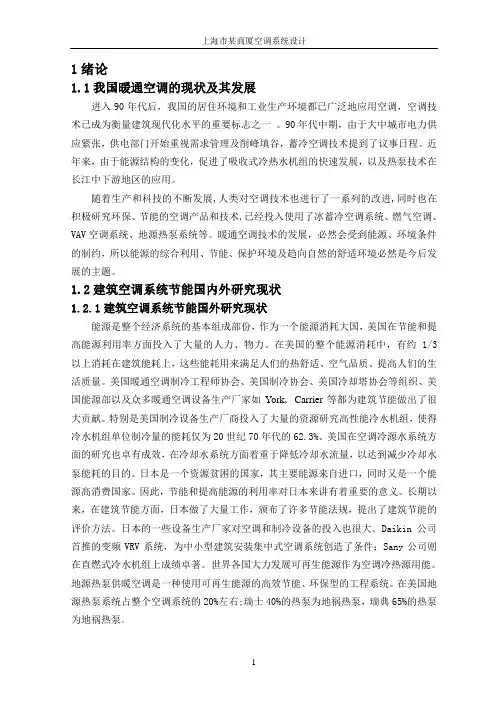

上海市某办公楼空调系统设计说明

[ 2 ]空气调节设计手册（第二版），电子工业部第十设计研究院主编,中国建筑工业出版社,1995.
[ 3 ]暖通空调,陆亚俊主编，中国建筑工业出版社，2002。
[ 4 ]暖通空调规范,中国建筑工业出版社主编，中国建筑工业出版社，1996。
[ 5 ]中央空调常用数据手册机械工业出版社
[ 6 ]公共建筑节能设计标准2005.4
A —外墙的面积,m2；
K —外墙的传热系数[4］，W/(m2·℃),由文献[1］查取;
tR-室内计算温度，℃；
tc（τ）-外墙和屋面冷负荷计算温度的逐时值,℃；
td—地点修正值，由《暖通空调》附录2—6查取；
kα—吸收系数修正值，取kα=0。97;
kρ-外表面换热系数修正值，取kρ=0。94;
表3。1南外墙逐时冷负荷
冷负荷=151*5908=892.1kw
热负荷=60*5908=354。5kw
2
目前，空调冷源［3］主要有以下几种:电动压缩制冷机组，如活塞式冷水机组、离心式冷水机组、螺杆式冷水机组；溴化锂吸收式制冷机组;直燃式溴化锂吸收式制冷机组；热泵(风冷热泵、水源热泵、地热源热泵) ；蓄冰系统。由于地理位置和机房的特殊性,采用热泵和蓄冰系统比较困难,所以可以不需考虑。以下对电动制冷机组和溴化锂机组进行比较。
由于溴化锂吸收式制冷机能适应各种热源,尤其为低品位热源也可用于空调制冷，属于节能产品.近几年来,在我国由于夏季需要供冷冬季需要供热，直燃式溴化锂吸收式制冷机组具有体积小、结构紧凑等优点；电制冷机配合，实现电力和煤气错峰，并且环保性能好；由于我国油气价格与电价相比相对便宜，由此而被大量使用.但一次投资大，使用费用较大.
毕业设计（论文）作者（签字）：
年月日
摘要

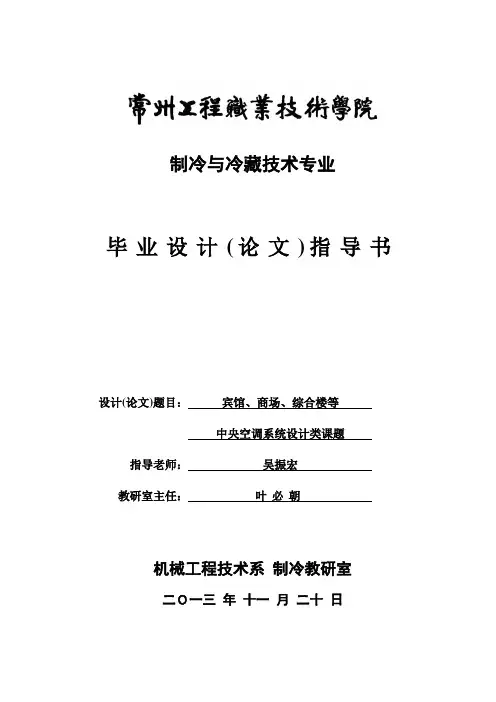

毕业设计指导书-中央空调系统资料

制冷与冷藏技术专业毕业设计(论文)指导书设计(论文)题目：宾馆、商场、综合楼等中央空调系统设计类课题指导老师：吴振宏教研室主任：叶必朝机械工程技术系制冷教研室二Ｏ一三年十一月二十日目录1.毕业设计目的 (1)2.毕业设计的内容 (1)2.1.设计与计算 (1)2.2.施工图绘制 (1)3.设计步骤及要求 (2)3.1.毕业设计的开题 (2)3.2.设计前的准备 (2)3.3.空调系统设计计算 (2)3.4.管路设计与绘图 (3)3.5.水力计算的校核 (3)3.6.图纸的完善 (3)3.7.整理设计说明书 (4)4.参考文献 (4)5.毕业设计(论文)的规范化要求 (5)5.1.毕业设计(论文)的组成 (5)5.2.计算机应用要求 (5)5.3.毕业设计（论文）说明书的排版要求 (6)5.4.参考文献的引用著录格式 (6)6.附件 (7)6.1.附件一：毕业答辩的有关规定 (7)6.2.附件三：设计纪律 (8)1.毕业设计目的(1).了解建筑用中央空调系统设计的全过程，熟悉中央空调系统设计的具体步骤与现代工程设计的方法。

(2).深入进行与专业有关的基本工程训练，初步接受大型工程设计的训练和熏陶。

(3).综合和深化技术基础课、专业课知识，培养分析问题和解决问题的能力。

(4).培养团队协作精神，树立高度的工作责任感。

2.毕业设计的内容2.1.设计与计算(1).了解已知建筑的基本情况包括建筑所在地点、总体功能、建筑层数、面积等。

(2).确定室内、外设计参数根据建筑所在地的气象资料确定室外相应参数；根据建筑中的空调房间的具体功能确定室内相应参数。

(3).计算夏季空调负荷采用冷负荷系数法、谐波反应法并结合估算法计算各空调房间夏季冷负荷。

(4).对空调系统进行划分，确定空调系统的形式根据建筑空调房间的功能特点、区域特点、使用特点来划分空调系统和确定系统的形式。

(5).风量的计算，设备负荷的计算(6).气流组织的设计及末端制冷设备的选择(7).风道及水管系统的选型设计(8).风管及水管系统的阻力计算与优化(9).确定冷热源的方式与设备的选择（选做）2.2.施工图绘制(1).施工图首页（选做）(2).空调系统平面图（风管平面图）(3).水管平面图（选做）(4).水系统图（选做）(5).空调机房平面图（选做）(6).冷热源机房平面图（选做）(7).风管、水管、机房剖面图（选做）(8).原理图（选做）3.设计步骤及要求3.1.毕业设计的开题(1).研究设计任务书根据设计任务书的内容，熟悉所设计建筑的类型、结构布局等基本情况，了解房间功能，并明确空调要求。

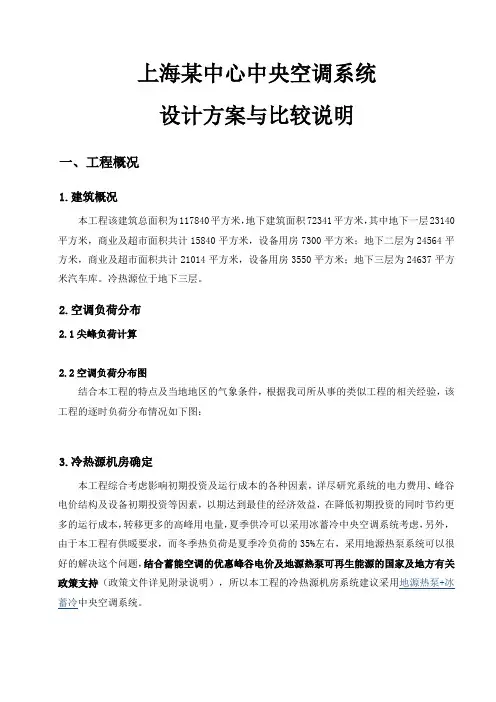

上海某中心中央空调系统设计方案与比较说明精品

上海某中心中央空调系统设计方案与比较说明一、工程概况1.建筑概况本工程该建筑总面积为117840平方米，地下建筑面积72341平方米，其中地下一层23140平方米，商业及超市面积共计15840平方米，设备用房7300平方米；地下二层为24564平方米，商业及超市面积共计21014平方米，设备用房3550平方米；地下三层为24637平方米汽车库。

冷热源位于地下三层。

2.空调负荷分布2.1尖峰负荷计算2.2空调负荷分布图结合本工程的特点及当地地区的气象条件，根据我司所从事的类似工程的相关经验，该工程的逐时负荷分布情况如下图：3.冷热源机房确定本工程综合考虑影响初期投资及运行成本的各种因素，详尽研究系统的电力费用、峰谷电价结构及设备初期投资等因素，以期达到最佳的经济效益，在降低初期投资的同时节约更多的运行成本，转移更多的高峰用电量，夏季供冷可以采用冰蓄冷中央空调系统考虑，另外，由于本工程有供暖要求，而冬季热负荷是夏季冷负荷的35%左右，采用地源热泵系统可以很好的解决这个问题，结合蓄能空调的优惠峰谷电价及地源热泵可再生能源的国家及地方有关政策支持（政策文件详见附录说明），所以本工程的冷热源机房系统建议采用地源热泵+冰蓄冷中央空调系统。

三、地源热泵空调系统设计说明1.空调系统的设计原则1.1经济地源热泵+冰蓄冷空调系统设计须依据影响初期投资及运行成本的各种因素综合考虑而确定，系统中的蓄冰容量越大初期投资越高，但可节约更多的运行成本，因而在方案设计时，须详尽研究系统的电力增容投资、峰谷电价结构及设备初投资等资料，以期达到最佳的经济效益，在降低初期投资的同时节约更多的运行成本，转移更多的高峰用电量。

1.2高效节能进行地源热泵+冰蓄冷空调系统设计时，须依据设计负荷的需求确定系统选型，尽可能地减少各种设备的装机容量，改善主机工作条件，提高主机效率，充分利用蓄冰装置的优势，尽量减少系统的能耗。

1.3完整可靠评价地源热泵+冰蓄冷空调系统品质的最重要的依据是系统的整体效能及运行稳定性。

毕业设计(论文)-上海某办公楼空调通风系统设计[管理资料]

河北联合大学轻工学院毕业设计说明书设计题目：上海市某办公楼空调系统设计专业：建筑环境与设备工程班级：08设备1班姓名：学号：指导教师：2012 年5月24日摘要本建筑位于上海市，是一个综合办公大楼，该大楼包括地下一层，地上八层，地下一层为空调机房，一层主要为新闻大厅，对外出租，二层到八层会议室和办公室。

，。

本文首先利用大项相加法对建筑负荷进行了估算，通过经济性和技术性比较选择了水冷机组和锅炉作为冷热源。

针对各房间的位置和功能不同，该大楼全部用风机盘管加新风系统，。

本设计根据该建筑各部分的结构特点及其用途，在充分考虑室内环境的舒适性、运行管理上的方便和节能等各方面的基础上，这样可以满足不同功能房间使用时间段人员活动情况的不同要求，布置灵活，控制方便。

最大程度上利用自然界的能量，节省能源。

作者在第二篇中首先对建筑负荷进行了精确计算，对机组参数进行了修正。

对于全风机盘管系统采用独立新风的方式，通过计算确定了各房间的送风状态和送风量。

针对不同的房间作者采用了不同的送风方式，对于商业、餐饮、休息间、办公室和多功能厅等采用了散流器下送的方式，客房采用侧送风的方式。

本文对空调系统的消声减振及保温也做了一定的讨论。

对于公共卫生间本文采用了机械排风的方式。

本文在设计的过程中充分的考虑到了节能的要求，通过水力计算确保系统能够正常运行。

本作为建筑环境与设备工程专业的毕业设计论文，对于通风、供热、空气调节等系统的设计皆体现了本专业学科考查的目的，体现了该生对于专业知识及设计知识的基础的一定掌握。

关键词：空气调节；空气—水风机盘管系统；机械排风AbstractThe building is located in Shanghai City, is a comprehensive office building, the building includes a subsurface layer, on the ground eight, underground layer of air conditioning room, a layer is mainly news hall, rental external, two layer to the eight layer meeting rooms and office. The total height of , covers an area of square meters.This paper first uses the term addition on building load is calculated, through the economic and technical comparison of selected water cooling unit and boiler as cold and heat source. On the position and function of different rooms, the building all in fan coil plus fresh air systems,. According to the design of the building structure of each part of the character and purpose, in full consideration of the indoor environment comfort, operation convenient management and saving energy and other aspects of the foundation, which can satisfy different functional room usage time staff activities of the different requirements, layout is flexible, convenient control. Maximize the use of natural energy, energy saving.The author in the second first do a accurate calculation of the load on the unit, parameter correction. The fan coil unit system with independent fresh air way, is determined by calculating the room air condition and air supply. For different room author with different air supply mode, for commercial, restaurant, office, rest rooms and multi-function hall adopts a diffuser for mode, room by sidewall air way. The air conditioning system of vibration and noise reduction insulation also made some discussion. For the toilet using mechanical ventilation mode. In this paper, the design process to fully consider the energy saving requirement through hydraulic calculation, to ensure the system to normal operation.The specialty of building environment and equipment engineering graduate design thesis, for heating, ventilation, air conditioning system design embody the discipline examination goal, reflects the students for the professional knowledge and design knowledge base must master the.Key words: air conditioning; air-water fan-coil unit system; mechanical ventilation目录背景介绍 (1) (2) (2)工程概况 (2) (2) (2) (2)参数确定 (3) (3)2 方案初定 (4) (4) (4) (4)、热源系统与设备选择 (4) (4) (5) (6) (6) (6) (6) (8) (8) (8) (8)、变水量选择 (9)、异程选择 (9) (9) (10)3 冷负荷的计算 (11) (11) (16)4 空气处理过程 (18) (18) (18)风机盘管选型方案确定 (21)5 气流组织的计算 (22) (22) (22) (23) (23) (24) (24)6 水力计算 (25) (25) (25) (26) (26) (26) (26) (27)7 制冷机房的设计 (29)方案设计 (29)设备冷负荷的计算 (29)制冷机组的选择 (29) (29) (30) (30) (31) (31) (32) (33) (33) (34)8 水系统附件的选型 (35)机房内集管的设计 (35) (35)冷却水、冷冻水电子水处理器 (35)9 空调系统消声减振 (37) (37) (37) (38) (40) (40) (40)10 系统防火排烟及管道保温 (42)系统防火排烟 (42)、空调系统的防火防烟措施 (42) (42)管道保温 (42)结论 (44)致谢 (45)参考文献 (46)第一章绪论背景介绍空调对于创造舒适性室内环境的作用是不容忽视的，因而对于大型公用民用建筑来说，空调是不可或缺的。

空调系统设计说明书_范文

设计总说明本设计为上海市某办公楼空调通风系统设计。

该办公楼属大型办公建筑，总建筑面积约为55000㎡。

地下两层，地上二十八层，建筑总高度为99.6m。

地下两层为车库及设备用房，地上二十八层均为办公用房。

该建筑的主要功能间有办公室、会议室、接待室等。

全楼冷负荷为3080千瓦，全楼采用风冷热泵机组进行集中供给空调方式。

本建筑位于上海市。

上海市地处我国东部沿海地区，东经121°43′，北纬31°16′。

属于亚热带季风气候区，四季分明，夏热冬冷，春秋短暂，但由于地处沿海，雨季较为分散，以夏季雨量最大。

夏季空调室外日平均温度30.4℃，办公室室内温度26℃，湿度65％，室内风速v ≤0.3 m/s；冬季办公室室内温度20℃，湿度40％，室内风速v≤0.2 m/s。

设计的依据主要有同济大学浙江学院毕业设计(论文)任务书《上海市某办公楼空调通风系统设计》、采暖通风与空调设计规范GBJ19—87、HV AC暖通空调节设计指南、高层民用建筑设计防火规范GB50045—95（2005版）、GB 50189-2005 公共建筑节能设计标准、简明通风设计手册等。

考虑该大厦为办公楼，空调的运行时间主要在上班时间，所以计算负荷时本设计取的时间为6—18时。

此设计中的建筑主要房间为办公室，大多面积较小，且各房间互不连通，应使所选空调系统能够实现对各个房间的独立控制，综合考虑各方面因素，确定选用风机盘管加新风系统。

在房间内布置吸顶式风机盘管，嵌入暗装的形式。

将该集中系统设为风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，不承担室内负荷。

风机盘管承担室内全部冷负荷及部分的新风湿负荷。

风机盘管加独立新风系统由百叶风口下送和侧送。

水系统采用闭式双管异程式，冷水泵四台，三用一备。

在冷负荷计算的基础上完成主机和风机盘管的选型，并通过风量、水量的计算确定风管路和水管路的规格，并校核最不利环路的阻力和压头用以确定风机和水泵。
