单片机控制的花样流水灯实现

简单的单片机花样流水灯C语言源代码#include<reg51.h> //51系列单片机定义文件#define uchar unsigned char //定义无符号字符#define uint unsigned int //定义无符号整数void Delayms(uint x){ //定义延时函数uint i,j;for(i=x;i>0;i--)for(j=110;j>0;j--);}void main(){uint i;uchar temp;while(1){temp=0x01; //8个流水灯逐个闪动for(i=0;i<8;i++){P0=~temp;Delayms(50);temp<<=1;}temp=0x80; //8个流水灯反向逐个闪动for(i=0;i<8;i++){P0=~temp;Delayms(50);temp>>=1;}temp=0xfe; //8个流水灯依次全部点亮for(i=0;i<8;i++){P0=temp;Delayms(50);temp<<=1;}temp=0x7f; //8个流水灯依次反向全部点亮for(i=0;i<8;i++){P1=temp;Delayms(50);temp>>=1;}}}//此程序的作者向往未来#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned char uchar z=50,e=0x00,f=0xff; uchar code table1[]={0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff};uchar code table2[]={0x7f,0x3f,0x1f,0x0f,0x07,0x03,0x01,0x00}; uchar code table3[]={0x01,0x03,0x07,0x0f,0x1f,0x3f,0x7f,0xff};uchar code table4[]={0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff};uchar code table5[]={ 0xe7,0xc3,0x81,0x00, 0x81,0xc3,0xe7,0xff}; uchar code table6[]={ 0x7e,0x3c,0x18,0x00, 0x18,0x3c,0x7e,0xff}; void delay(uchar); void lsd1();void lsd2();void lsd3();void lsd4();void lsd5();void lsd6();void lsd7();void lsd8();void lsd9();void lsd10();void lsd11();void lsd12();main(){while(1){lsd1();lsd2();lsd3();lsd4();lsd5();lsd6();lsd7();lsd8();lsd9();lsd10();lsd11();lsd12();}}void delay(uchar x) //延时函数{uint i,j;for(i=x;i>0;i--)for(j=250;j>0;j--);}void lsd1() //lsd1 单个流水灯双程模式1{uchar a,i,j,k,l,l1,k1,j1,i1;a=0xfe;P0=a;delay(z);for(i=0;i<7;i++) //仅单个灯亮从上往下流{a=_crol_(a,1);P0=a;delay(z);}P0=0xff;a=0xfe;P2=a;delay(z);for(j=0;j<7;j++){a=_crol_(a,1);P2=a;delay(z);}P2=0xff;a=0xfe;P3=a;delay(z);for(k=0;k<7;k++) {a=_crol_(a,1);P3=a;delay(z);}P3=0xff;a=0xfe;P1=a;delay(z);for(l=0;l<7;l++) {a=_crol_(a,1);P1=a;delay(z);}a=0xbf;P1=a;delay(z);for(l1=0;l1<6;l1++) //l1==6 仅单个灯亮从下往上流{a=_cror_(a,1);P1=a;delay(z);}P1=0xff;a=0x7f;P3=a;delay(z);for(k1=0;k1<7;k1++){a=_cror_(a,1);P3=a;delay(z);}P3=0xff;a=0x7f;P2=a;delay(z);for(j1=0;j1<7;j1++){a=_cror_(a,1);P2=a;delay(z);}P2=0xff;a=0x7f;P0=a;delay(z);for(i1=0;i1<7;i1++){a=_cror_(a,1);P0=a;delay(z);}P0=0xff;}void lsd2() //lsd2 两个灯流水双程模式1{uchar a,i,j,k,l,l1,k1,j1,i1; a=0xfe;P0=a;delay(z);a=a<<1;P0=a;delay(z);for(i=0;i<6;i++){a=_crol_(a,1);P0=a;delay(z);}P0=0x7f;P2=0xfe;delay(z);P0=0xff;a=0xfc;P2=a;delay(z);for(j=0;j<6;j++) {a=_crol_(a,1);P2=a;delay(z);}P2=0x7f;P3=0xfe;delay(z);P2=0xff;a=0xfc;P3=a;delay(z);for(k=0;k<6;k++) {a=_crol_(a,1);P3=a;delay(z);}P3=0x7f;P1=0xfe;delay(z);P3=0xff;a=0xfc;P1=a;delay(z);for(l=0;l<6;l++) {a=_crol_(a,1);P1=a;delay(z);}P1=0x7f;delay(z);P1=0xff;delay(z);a=0x7f;P1=a;delay(z);a=a>>1;P1=a;delay(z);for(l1=0;l1<6;l1++) {a=_cror_(a,1);P1=a;delay(z);}P1=0xfe;P3=0x7f;delay(z);P1=0xff;a=0x3f;P3=a;delay(z);for(k1=0;k1<6;k1++) {a=_cror_(a,1);P3=a;delay(z);}P3=0xfe;P2=0x7f;delay(z);P3=0xff;a=0x3f;P2=a;delay(z);for(j1=0;j1<6;j1++) {a=_cror_(a,1);P2=a;delay(z);}P2=0xfe;P0=0x7f;delay(z);P2=0xff;a=0x3f;P0=a;delay(z);for(i1=0;i1<6;i1++) {a=_cror_(a,1);P0=a;delay(z);}P0=0xfe;delay(z);P0=0xff;delay(z);}void lsd3() //lsd3 两个灯流水双程模式2{uchar a,i,j,k,l,l1,k1,j1,i1;a=0xfe;P0=a;delay(z);a=a<<1;P0=a;delay(z);for(i=0;i<6;i++) //_crol_与_cror_混合使用{a=_crol_(a,1);P0=a;delay(z);}P0=0x7f;a=0x7f;P2=a;delay(z);P0=f;a=a>>1;P2=a;delay(z);for(j=0;j<6;j++) {a=_cror_(a,1);P2=a;delay(z);}P2=0xfe;a=0xfe;P3=a;delay(z);P2=f;a=a<<1;P3=a;delay(z);for(k=0;k<6;k++) {a=_crol_(a,1);P3=a;delay(z);}P3=0x7f;a=0x7f;P1=a;delay(z);P3=f;a=a>>1;P1=a;delay(z);for(l=0;l<6;l++) {a=_cror_(a,1);P1=a;delay(z);}P1=0xfe;delay(z);P1=f;delay(z);P1=a;delay(z);a=a<<1;P1=a;delay(z);for(l1=0;l1<6;l1++) //l1==6 {a=_crol_(a,1);P1=a;delay(z);}P1=0x7f;a=0x7f;P3=a;delay(z);P1=f;a=a>>1;P3=a;for(k1=0;k1<6;k1++){a=_cror_(a,1);delay(z);}P3=0xfe;a=0xfe;P2=a;delay(z);P3=f;a=a<<1;P2=a;delay(z);for(j1=0;j1<6;j1++) {a=_crol_(a,1);P2=a;delay(z);}P2=0x7f;a=0x7f;P0=a;delay(z);P2=f;a=a>>1;P0=a;delay(z);for(i1=0;i1<6;i1++){a=_cror_(a,1);P0=a;delay(z);}P0=0xfe;delay(z);P0=f;delay(z);}void lsd4() //lsd4 {uchar a,i,j,k,l,l1,k1,j1,i1;a=0xfe;P0=a;delay(z);for(i=0;i<7;i++){a=a<<1; //单个灯依次点亮所有灯，从上往下P0=a;delay(z);}a=0xfe;P2=a;delay(z);for(j=0;j<7;j++){a=a<<1;P2=a;delay(z);}a=0xfe;P3=a;delay(z);for(k=0;k<7;k++){a=a<<1;P3=a;delay(z);}a=0xfe;P1=a;delay(z);for(l=0;l<7;l++){a=a<<1;P1=a;delay(z);}for(l1=0;l1<8;l1++) //l1==8{P1=table1[l1]; //单个灯依次熄灭所有灯，从下往上delay(z);}for(k1=0;k1<8;k1++){P3=table1[k1];delay(z);}for(j1=0;j1<8;j1++){P2=table1[j1];delay(z);}for(i1=0;i1<8;i1++){P0=table1[i1];delay(z);}}void lsd5() //lsd5 {uchar a,i,j,k,l,l1,k1,j1,i1;a=0xfe;P0=a;delay(z);for(i=0;i<7;i++){a=a<<1;P0=a;delay(z);}for(j=0;j<8;j++) //单个灯依次点亮所有灯，从下往上{P2=table2[j];delay(z);}a=0xfe;P3=a;delay(z);for(k=0;k<7;k++){a=a<<1;P3=a;delay(z);}for(l=0;l<8;l++){P1=table2[l];delay(z);}for(l1=0;l1<8;l1++) //单个灯依次熄灭所有灯，从上往下{P1=table3[l1];delay(z);}for(k1=0;k1<8;k1++){P3=table1[k1];delay(z);}for(j1=0;j1<8;j1++) //单个灯依次熄灭所有灯，从上往下{P2=table3[j1];delay(z);}for(i1=0;i1<8;i1++){P0=table1[i1];delay(z);}}void lsd6() //每组为单位同亮同灭从左向右再向左{P0=0x00;delay(z);P0=0xff;P2=0x00;delay(z);P2=0xff;P3=0x00;delay(z);P3=0xff;P1=0x00;delay(z);P3=0x00;P1=0xff;delay(z);P2=0x00;P3=0xff;delay(z);P0=0x00;P2=0xff;delay(z);P0=0xff;delay(z);}void lsd7() //lsd7 全亮全灭{uchar i;for(i=0;i<2;i++){P0=0x00;P1=0x00;P2=0x00;P3=0x00;delay(z);P0=0xff;P1=0xff;P2=0xff;P3=0xff;delay(z);}}void lsd8() //每组仅两个灯，从中间往两边再往中间{uchar i;for(i=0;i<8;i++){P0=table4[i];P1=table4[i];P2=table4[i];P3=table4[i];delay(z);}}void lsd9() //每组两个灯引亮所有灯再引灭，从中间带两边再到中间{uchar i;for(i=0;i<8;i++){P0=table5[i];P1=table5[i];P2=table5[i];P3=table5[i];delay(z);}}void lsd10(){uchar a,i,j;a=0xfe;P0=a;P1=a;P2=a;P3=a;delay(z);for(i=0;i<7;i++) //仅单个灯亮从上往下流{a=_crol_(a,1);P0=a;P1=a;P2=a;P3=a;delay(z);}for(j=0;j<7;j++) //仅单个灯亮从上往下流{a=_cror_(a,1);P0=a;P1=a;P2=a;P3=a;delay(z);}P0=f;P1=f;P2=f;P3=f;delay(z);}void lsd11(){uchar a,i,j;a=0xfe;P0=a;P1=a;P2=a;delay(z);for(i=0;i<7;i++){a=a<<1;P0=a;P1=a;P2=a;P3=a;delay(z);}for(j=0;j<8;j++){P0=table1[j]; P1=table1[j];P2=table1[j];P3=table1[j];delay(z);}void lsd12(){uchar a,i,j,k,l;a=0xfe;P0=a;P1=a;delay(z);for(i=0;i<7;i++) {a=a<<1;P0=a;P1=a;delay(z);}a=0x7f;P2=a;P3=a;delay(z);for(j=0;j<7;j++) {a=a>>1;P2=a;P3=a;delay(z);}for(k=0;k<8;k++) {P2=table3[k];P3=table3[k]; delay(z);}for(l=0;l<8;l++) {P0=table1[l];P1=table1[l]; delay(z);}while(1);}。

单片机为89c52 晶振为11.0592，/***此程序为流水灯*** /#include<reg52.h>#include<intrins.h>#define uchar unsigned char //宏定义#define uint unsigned intuchar led;void delay(uint z) //延时子函数体{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){led=0xfe; //赋初值while(1){P1=led; //点亮第一个小灯delay(100); //延时100毫秒led=_crol_(led,1); 将led的变量左移给下一位}}/*8个发光管间隔200ms由上至下，返回再由上至下，一个个往下亮，后全亮由下至上，返回再由下至上，一个个往下亮，后全亮再重复2次，然后全部熄灭再以500ms间隔全部闪烁3次。

重复此过程*/#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar led;uint i,j;void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){while(1){for(j=0;j<2;j++){led=0xfe; //赋初值for(i=0;i<8;i++){P1=led; //点亮第一个小灯delay(200); //延时200毫秒led=_crol_(led,1); //将led变量循环左移给下一位}led=0xfe; //赋初值for(i=0;i<8;i++){P1=led; //点亮第一个小灯delay(200); //延时200毫秒led<<=1; //左移给下一位}led=0x7f; //赋初值for(i=0;i<8;i++){P1=led; //点亮第一个小灯delay(200); //延时200毫秒led=_cror_(led,1); //将led变量循环右移给下一位}led=0x7f; //赋初值for(i=0;i<8;i++){P1=led; //点亮第一个小灯delay(200); //延时200毫秒led>>=1; //右移给下一位}}for(j=0;j<6;j++){P1=~P1; //全部取反6次，即闪烁5次delay(500); //延时500毫秒}}}。

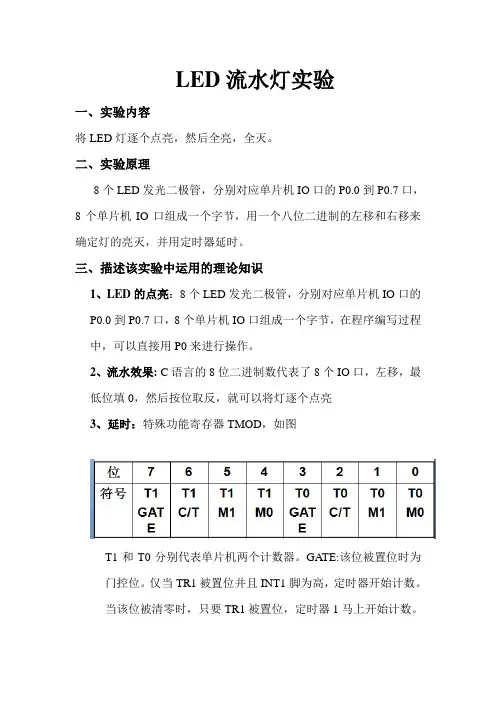

LED流水灯实验一、实验内容将LED灯逐个点亮，然后全亮，全灭。

二、实验原理8个LED发光二极管，分别对应单片机IO口的P0.0到P0.7口，8个单片机IO口组成一个字节，用一个八位二进制的左移和右移来确定灯的亮灭，并用定时器延时。

三、描述该实验中运用的理论知识1、LED的点亮：8个LED发光二极管，分别对应单片机IO口的P0.0到P0.7口，8个单片机IO口组成一个字节，在程序编写过程中，可以直接用P0来进行操作。

2、流水效果:C语言的8位二进制数代表了8个IO口，左移，最低位填0，然后按位取反，就可以将灯逐个点亮3、延时：特殊功能寄存器TMOD，如图T1和T0分别代表单片机两个计数器。

GATE:该位被置位时为门控位。

仅当TR1被置位并且INT1脚为高，定时器开始计数。

当该位被清零时，只要TR1被置位，定时器1马上开始计数。

C/T:该位为0的时候，用作定时器，该位为1的时候，用做计数器。

0.5秒的延时12 * （65536- x）/11059200 = 0.001四、实验步骤1、流程图2、结果程序：#include <reg52.h>typedef unsigned char uint8;typedef unsigned int uint16;sbit ENLED = P1^4;sbit ADDR0 = P1^0;sbit ADDR1 = P1^1;sbit ADDR2 = P1^2;sbit ADDR3 = P1^3;main(){uint8 counter;uint16 i,j;ENLED = 0;ADDR0 = 0; ADDR1 = 1; ADDR2 = 1; ADDR3 = 1;TMOD = 0x01;TH0 = 0xB8;TL0 = 0x00;TR0 = 1;while(1){if(1 == TF0){TF0 = 0;TH0 = 0xB8;TL0 = 0x00;counter++;}if(25 == counter){counter = 0;if(8 == j){P0 = 0X00;for(i=0;i<=38000;i++);P0 = 0XFF;for(i=0;i<=38000;i++);j = 0;}P0 = ~(1 << j++);}}}。

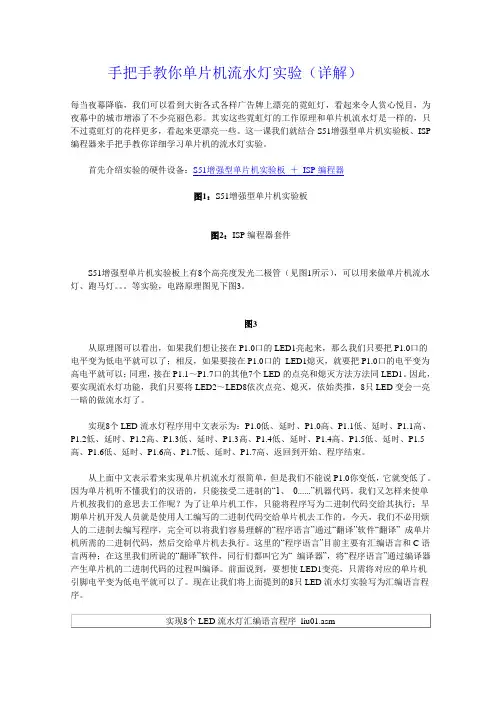

手把手教你单片机流水灯实验（详解）每当夜幕降临，我们可以看到大街各式各样广告牌上漂亮的霓虹灯，看起来令人赏心悦目，为夜幕中的城市增添了不少亮丽色彩。

其实这些霓虹灯的工作原理和单片机流水灯是一样的，只不过霓虹灯的花样更多，看起来更漂亮一些。

这一课我们就结合S51增强型单片机实验板、ISP 编程器来手把手教你详细学习单片机的流水灯实验。

首先介绍实验的硬件设备：S51增强型单片机实验板＋ISP编程器图1：S51增强型单片机实验板图2：ISP编程器套件S51增强型单片机实验板上有8个高亮度发光二极管（见图1所示），可以用来做单片机流水灯、跑马灯。

等实验，电路原理图见下图3。

图3从原理图可以看出，如果我们想让接在P1.0口的LED1亮起来，那么我们只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平就可以；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭方法方法同LED1。

因此，要实现流水灯功能，我们只要将LED2～LED8依次点亮、熄灭，依始类推，8只LED变会一亮一暗的做流水灯了。

实现8个LED流水灯程序用中文表示为：P1.0低、延时、P1.0高、P1.1低、延时、P1.1高、P1.2低、延时、P1.2高、P1.3低、延时、P1.3高、P1.4低、延时、P1.4高、P1.5低、延时、P1.5高、P1.6低、延时、P1.6高、P1.7低、延时、P1.7高、返回到开始、程序结束。

从上面中文表示看来实现单片机流水灯很简单，但是我们不能说P1.0你变低，它就变低了。

因为单片机听不懂我们的汉语的，只能接受二进制的“1、0......”机器代码。

我们又怎样来使单片机按我们的意思去工作呢？为了让单片机工作，只能将程序写为二进制代码交给其执行；早期单片机开发人员就是使用人工编写的二进制代码交给单片机去工作的。

今天，我们不必用烦人的二进制去编写程序，完全可以将我们容易理解的“程序语言”通过“翻译”软件“翻译” 成单片机所需的二进制代码，然后交给单片机去执行。
