ZD-2自动电位滴定仪使用SOP

  • 格式：docx
  • 大小：64.16 KB
  • 文档页数：7

Only be used in LIAONINGMAOKANGYUAN BIOTECH CO.,LTD., Any unauthorized use and copy is forbidden. 仅限辽宁茂康源生物科技有限公司内部使用，禁止未经授权使用和复印。

1. 目的 制定ZD-2型自动电位滴定仪正确操作方法，确保仪器的规范操作，确保检验结果的准确性。 2. 范围 适用于质量控制部ZD-2 自动电位滴定仪的使用操作及日常维护管理。。 3. 职责 3.1. 质量控制部门的仪器负责人负责监督本规程的施行。 3.2. 仪器的操作者要严格按照此规程操作仪器，保持仪器的干净整洁；确保仪器能够正

常运行，确认仪器是否在计量效期内。 4. 引用标准 4.1. 《ZD-2 自动电位滴定仪说明书》 5. 内容 5.1. 使用前的检查

5.1.1. 保证周围空气中无腐蚀性气体存在；周围无影响性能的振动存在；周围除地磁场外

无其它影响性能的电磁场干扰。 5.1.2. 环境温度：5～40℃；相对湿度：≤85%RH。

5.1.3. 检查电源是否接通。

5.1.4. 检查仪器是否在检定效期内。

5.2. 仪器按键功能说明

5.2.1. “开始”：开始滴定。

5.2.2. “退出”：终止滴定，进入测量状态。

5.2.3. “pH/mV”：选择pH或电位（mV）的测量或滴定。按此键则轮流切换两种状态。在

设置“终点”和“预控点”前应先确定pH或mV状态。 5.2.4. “终点”：设置终点电位或pH值。

5.2.5. “预控点”：设置预控点电位或pH值，其大小取决于化学反应的性质，即滴定突跃

的大小。一般氧化还原滴定、强酸强碱中和滴定和沉淀滴定可选择预控点值小一些；弱酸强碱、强酸弱碱可选择中间预控点值；而弱酸弱碱滴定需选择大预控点值。 5.2.6. “延时”：设置到达滴定终点与停止滴定之间的延迟时间。因化学反应需要一定的时

间，当仪器测到终点电位或终点pH 值，关闭电磁阀后，可能电位或pH 值会有反 Only be used in LIAONINGMAOKANGYUAN BIOTECH CO.,LTD., Any unauthorized use and copy is forbidden. 仅限辽宁茂康源生物科技有限公司内部使用，禁止未经授权使用和复印。

复，所以在刚测到终点电位或终点pH 值时不宜立即终止滴定，应延迟一段时间，若有反复则继续滴定，直到电位或pH 值不再有反复后再终止滴定。有效范围是“0~200”秒，若输入一个大于200的数字，则显示XXX，表示一直不自动终止滴定。 5.2.7. “1/自动”：在数字输入状态，为数字键“1”；在测量状态，表示准备自动滴定。

5.2.8. “2/打印”：在数字输入状态，为数字键“2”；在测量状态，打印上次滴定过程的电位

或pH值，每滴一次保存一个数据，最多100个。 5.2.9. “3/温度”：在数字输入状态，为数字键“3”；在测量状态，输入当前溶液温度。

5.2.10. “4/快滴”：在数字输入状态，为数字键“4”；在测量状态，表示准备控制滴定（快速）。

5.2.11. “5/查阅”：在数字输入状态，为数字键“5”；在测量状态，查阅上次滴定过程的电位

或pH值，每滴一次保存一个数据，最多100个。 5.2.12. “6”：为数字键“6”。

5.2.13. “7 /慢滴”：在数字输入状态，为数字键“7”；在测量状态，表示准备控制滴定（慢

速）。 5.2.14. “8/▲”：在数字输入状态，为数字键“8”；在查阅数据时向上翻页。

5.2.15. “9”：为数字键“9”。

5.2.16. “./连续”：在数字输入状态，为小数点键；在测量状态，按住此键，电磁阀打开，

溶液将从滴定管中滴下。放开按键，电磁阀立即关闭。 5.2.17. “0/▼”：在数字输入状态，为数字键“0”；在查阅数据时向下翻页。

5.2.18. “－/标定”：在数字输入状态，为负号键；在测量状态，表示准备进行pH标定，液

晶右下角显示“标定”。在标定第一种溶液时，等电位显示稳定后，若只需一点标定，则按“确认”键完成标定；若需二点标定，则不按“确认”键，而是再按“－/标定”键，液晶右下角显示“斜率”，表示要进行二点标定中的第二种溶液的标定，等电位显示稳定后，按“确认”键完成二点标定。 5.2.19. “确认”：数字输入完毕或动作完成。

5.2.20. “取消”：取消数字输入。

5.3. 仪器启动

5.3.1. 打开电源开关，电源指示灯亮，仪器预热15分钟。

5.4. mV测量

5.4.1. 按 “pH/mV”键使左上角显示“mV”。 Only be used in LIAONINGMAOKANGYUAN BIOTECH CO.,LTD., Any unauthorized use and copy is forbidden. 仅限辽宁茂康源生物科技有限公司内部使用，禁止未经授权使用和复印。

5.4.2. 将电极插入被测溶液中，将溶液搅拌均匀后，即可在读取电极电位mV值。

5.4.3. 如果被测信号超出仪器的测量范围，显示屏会不亮，作超载报警。

5.5. 标定及测量

5.5.1. pH标定：仪器在进行pH测量之前，先要标定。一般来说，仪器在连续使用时，每

天要标定一次。其步骤如下： 5.5.1.1. 用温度计测出被测溶液的温度值；

5.5.1.2. 按 “温度”键，将测出的溶液温度输入到仪器中，按“确认”键；

5.5.1.3. 按“-/标定”键，液晶右下角显示“标定”；

5.5.1.4. 将清洗过的电极插入pH值为6.86的缓冲溶液中；

5.5.1.5. 等电位稳定后，若只需一点标定，则按“确认”键完成标定；若需二点标定，则按

“-/标定”键，液晶右下角显示“斜率”，准备进行第二种溶液的标定。 5.5.1.6. 清洗电极，再插入pH值为4.00（或pH值为9.18）的标准缓冲溶液中，等电位稳

定后，按“确认”键完成标定。 5.5.2. pH测量

5.5.2.1. 按“pH/mV”使液晶左上角显示“pH”；

5.5.2.2. 用注射用水清洗电极头部，再用被测溶液清洗一次；

5.5.2.3. 用温度计测出被测溶液的温度值；

5.5.2.4. 按“温度”键，将被测溶液温度输入进仪器中，按“确认”键；

5.5.2.5. 将电极插入被测溶液中，搅拌溶液使溶液均匀后，读取该溶液的pH值。

5.5.3. 滴定

5.5.3.1. 按下图安装好滴定装置。 Only be used in LIAONINGMAOKANGYUAN BIOTECH CO.,LTD., Any unauthorized use and copy is forbidden. 仅限辽宁茂康源生物科技有限公司内部使用，禁止未经授权使用和复印。

1)JB-1A型搅拌器 2)电极夹 3)电磁阀 4)电磁阀螺丝 5)橡皮管 6)滴管夹 7)滴定管 8)滴管夹固定螺丝 9)弯式滴管架(二) 10)管状滴管架(一) 11)螺帽 12)夹套 13)夹芯 14)支头螺钉 15)安装螺纹 16)紧圈 ( 1 ) 将序号10的滴管架(一)旋在搅拌器的安装螺纹15)上；将夹芯13)、夹套12)的孔对

齐，穿过序号10的滴管架(一)，调节到合适位置，旋紧螺帽11)使之固定； ( 2 ) 将电磁阀3)末端插入夹芯13)，旋紧支头螺钉14)固定之；

( 3 ) 将滴管夹6)安装在序号9的滴管架(二)上，调节至合适位置，旋紧滴管架固定螺丝

8)固定之； ( 4 ) 将滴定管7)夹在滴管架6)上，将电磁阀上方的橡皮管套入滴定管7)末端；

( 5 ) 将电极夹2)安装在序号9滴管架(二)的下端。装上电极及毛细管，将电磁阀下方的

橡皮管套入毛细管。 5.5.4. 电极的选择

5.5.4.1. 取决于滴定时的化学反应，如果是氧化还原反应，可采用铂电极和甘汞电极和钨电

极；如属中和反应，可用pH复合电极或玻璃电极和甘汞电极；如属银盐与卤素反应，可采用银电极和特殊甘汞电极。 5.5.5. 将待滴定溶液移至适宜大小的烧杯中，放入搅拌棒，并将烧杯放置在JB-1A搅拌器

搅拌盘面的中心，应参照圆形刻线，不要偏斜。 5.5.5.1. 将电极升降至合适位置，保证电极与搅拌子有一定的距离；按下“ON/OFF”键开

机，此时搅拌器显示速度由低到高，直至到达上次设定的搅拌速度（仪器默认转速为上次关机前设定的转速）；在开机转速稳定后，调节▲和▼使搅拌棒转动速度达到所需要的搅拌速度。 5.5.6. 手动滴定

5.5.6.1. 按一下“-/连续”键，电磁阀打开，溶液将从滴定管中滴下，再按一下按键，电磁

阀关闭。 5.5.7. 电位自动滴定

5.5.7.1. 按 “pH/mV”使液晶左上角显示“mV”。

5.5.7.2. 终点电位设定：按“终点”键，然后按数字键输入终点电位。

5.5.7.3. 预控点电位设定：预控点的作用是使仪器自动调节滴定速度。当测得电位离终点电

位大于预控点电位/pH值时，滴定速度快；当测得值离终点电位接近预控点值时，

合集下载

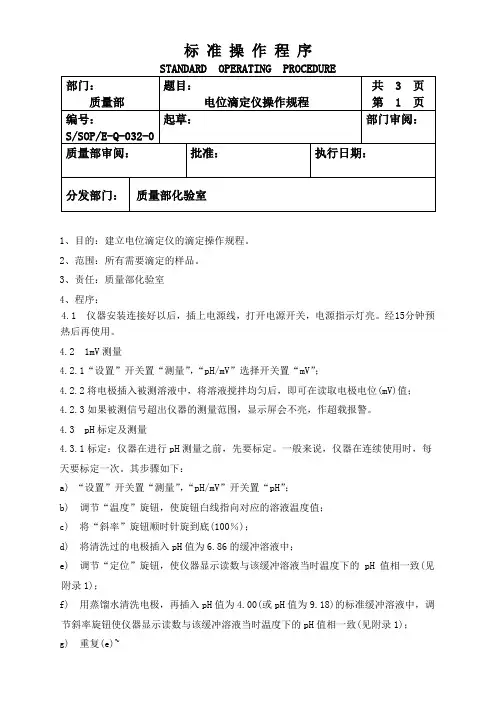

电位滴定仪操作规程

电位滴定仪操作规程

1、目的：建立电位滴定仪的滴定操作规程。

2、范围：所有需要滴定的样品。

3、责任：质量部化验室4、程序：4.1 仪器安装连接好以后，插上电源线，打开电源开关，电源指示灯亮。

经15分钟预热后再使用。

4.2 1mV测量4.2.1“设置”开关置“测量”，“pH/mV”选择开关置“mV”；4.2.2将电极插入被测溶液中，将溶液搅拌均匀后，即可在读取电极电位(mV)值；4.2.3如果被测信号超出仪器的测量范围，显示屏会不亮，作超载报警。

4.3 pH标定及测量4.3.1标定：仪器在进行pH测量之前，先要标定。

一般来说，仪器在连续使用时，每天要标定一次。

其步骤如下：a) “设置”开关置“测量”，“pH/mV”开关置“pH”；b) 调节“温度”旋钮，使旋钮白线指向对应的溶液温度值；c) 将“斜率”旋钮顺时针旋到底(100％)；d) 将清洗过的电极插入pH值为6.86的缓冲溶液中；e) 调节“定位”旋钮，使仪器显示读数与该缓冲溶液当时温度下的pH值相一致(见附录1)；f) 用蒸馏水清洗电极，再插入pH值为4.00(或pH值为9.18)的标准缓冲溶液中，调节斜率旋钮使仪器显示读数与该缓冲溶液当时温度下的pH值相一致(见附录1)；g) 重复(e)~(f)直至不用再调节“定位”或“斜率”调节旋钮为止，至此，仪器完成标定。

标定结束后，“定位”和“斜率”旋钮不应再动，直至下一次标定。

4.3.2 pH测量经标定过的仪器即可用来测量pH，其步骤如下：a) “设置”开关置“测量”，“pH/mV”开关置“pH”；b) 用蒸馏水清洗电极头部，再用被测溶液清洗一次；c) 用温度计测出被测溶液的温度值；d) 调节“温度”旋钮，使旋钮白线指向对应的溶液温度值；e) 电极插入被测溶液中，搅拌溶液使溶液均匀后，读取该溶液的pH值。

4.4 滴定前的准备工作4.4.1安装好滴定装置，在试杯中放入搅拌棒，并将试杯放在JB－1A搅拌器上。

4.4.2 电极的选择：取决于滴定时的化学反应，如果是氧化还原反应，可采用铂电极和甘汞电极和钨电极；如属中和反应，可用pH复合电极或玻璃电极和甘汞电极；如属银盐与卤素反应，可采用银电极和特殊甘汞电极。

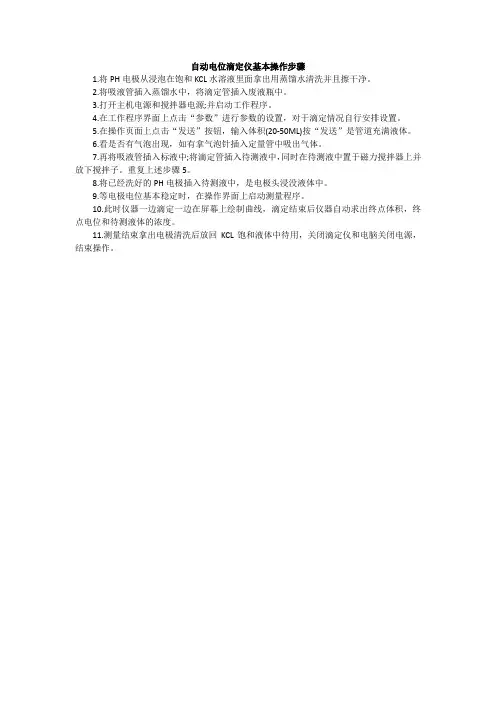

自动电位滴定仪基本操作步骤

自动电位滴定仪基本操作步骤

自动电位滴定仪基本操作步骤
1.将PH电极从浸泡在饱和KCL水溶液里面拿出用蒸馏水清洗并且擦干净。

2.将吸液管插入蒸馏水中，将滴定管插入废液瓶中。

3.打开主机电源和搅拌器电源;并启动工作程序。

4.在工作程序界面上点击“参数”进行参数的设置，对于滴定情况自行安排设置。

5.在操作页面上点击“发送”按钮，输入体积(20-50ML)按“发送”是管道充满液体。

6.看是否有气泡出现，如有拿气泡针插入定量管中吸出气体。

7.再将吸液管插入标液中;将滴定管插入待测液中，同时在待测液中置于磁力搅拌器上并放下搅拌子。

重复上述步骤5。

8.将已经洗好的PH电极插入待测液中，是电极头浸没液体中。

9.等电极电位基本稳定时，在操作界面上启动测量程序。

10.此时仪器一边滴定一边在屏幕上绘制曲线，滴定结束后仪器自动求出终点体积，终点电位和待测液体的浓度。

11.测量结束拿出电极清洗后放回KCL饱和液体中待用，关闭滴定仪和电脑关闭电源，结束操作。

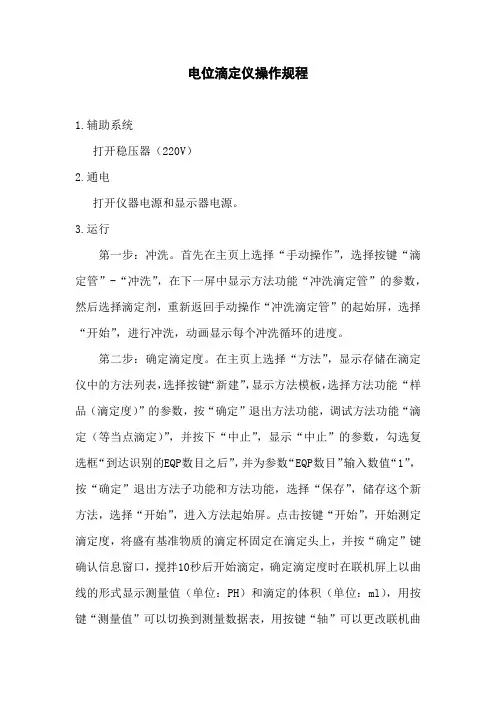

电位滴定仪操作规程

电位滴定仪操作规程

电位滴定仪操作规程1.辅助系统打开稳压器（220V）2.通电打开仪器电源和显示器电源。

3.运行第一步：冲洗。

首先在主页上选择“手动操作”，选择按键“滴定管”-“冲洗”，在下一屏中显示方法功能“冲洗滴定管”的参数，然后选择滴定剂，重新返回手动操作“冲洗滴定管”的起始屏，选择“开始”，进行冲洗，动画显示每个冲洗循环的进度。

第二步：确定滴定度。

在主页上选择“方法”，显示存储在滴定仪中的方法列表，选择按键“新建”，显示方法模板，选择方法功能“样品（滴定度）”的参数，按“确定”退出方法功能，调试方法功能“滴定（等当点滴定）”，并按下“中止”，显示“中止”的参数，勾选复选框“到达识别的EQP数目之后”，并为参数“EQP数目”输入数值“1”，按“确定”退出方法子功能和方法功能，选择“保存”，储存这个新方法，选择“开始”，进入方法起始屏。

点击按键“开始”，开始测定滴定度，将盛有基准物质的滴定杯固定在滴定头上，并按“确定”键确认信息窗口，搅拌10秒后开始滴定，确定滴定度时在联机屏上以曲线的形式显示测量值（单位：PH）和滴定的体积（单位：ml），用按键“测量值”可以切换到测量数据表，用按键“轴”可以更改联机曲线坐标轴的位置。

第三步：进行滴定。

将样品溶液注入滴定杯中，并用适合的溶液将其注满，在主页上选择“方法”，选择按键“新建”，选择模板标识号为 00001 的模板“EQP”，选择方法功能“标题”，在下一屏中显示方法功能“标题”的参数，为新方法输入一个标题，按“确定”退出方法功能，选择“样品”，在“样品号1”下为要分析的样品输入一个标识，在输入类型下选择“体积”，设置上限数值，在输入项下选择“之前”，则在开始滴定时要求输入样品大小，按“确定”退出方法功能，调试方法功能“滴定（等当点滴定）”，并按下“中止”，显示“中止”的参数，勾选复选框“到达识别的EQP数目之后”，并为参数“EQP数目”输入数值“1”，按“确定”退出。

自动滴定仪的使用说明书

自动滴定仪的使用说明书

自动滴定仪的使用说明书一、产品介绍自动滴定仪是一种用于化学实验室中溶液定量滴定的仪器。

它通过自动加液、搅拌、检测等功能，能够快速准确地完成滴定实验，提高实验效率。

二、仪器操作1. 准备工作（1）检查仪器是否连接电源并处于通电状态。

（2）检查仪器的滴定头是否装置正常。

（3）将滴定溶液倒入滴定瓶，并将瓶塞固定好。

2. 启动仪器（1）按下电源开关，待仪器启动完成后，进入待机状态。

（2）按下液滴定功能键，选择所需的滴定模式。

3. 设置参数（1）按下设置功能键，进入参数设置界面。

（2）根据实验需求，设置滴定液体量、滴定速度等参数。

（3）确认设置无误后，按下确认键保存设置。

4. 进行滴定（1）将带滴定液的瓶子安装在仪器的滴定架上。

（2）将待滴定的试液放置于滴定皿或烧杯中，置于仪器的滴定室内。

（3）按下开始滴定键，仪器开始自动滴定。

（4）待滴定完成后，仪器会自动停止滴定，并显示滴定结果。

5. 结束操作（1）完成实验后，按下停止键，仪器停止滴定。

（2）关闭电源开关，将滴定头和滴定瓶进行清洗和消毒。

三、注意事项1. 仪器使用前，应仔细阅读说明书，并按要求安装和调试。

2. 使用仪器时，应佩戴实验手套和护目镜，以保护个人安全。

3. 滴定液应按照实验要求制备，且质量优良。

4. 滴定液不可过量，应根据实验需求设置合适的滴定量。

5. 滴定液的滴定速度应调节得当，以确保滴定结果的准确性。

6. 仪器使用完毕后，应进行及时清洗和维护，保持仪器的工作良好状态。

四、故障排除在使用过程中，如果仪器出现异常情况，如滴定异常、显示错误等，请参考以下故障排除方法：1. 检查滴定瓶是否正常安装，并确认液位是否正确。

2. 检查滴定头是否被堵塞，需要进行清洗和维护。

3. 检查电源连接是否松动，或者电源是否正常供电。

4. 如仍无法解决问题，请联系售后服务中心。

以上为自动滴定仪的使用说明书，希望能够帮助您正确操作仪器，顺利完成实验。

如有任何问题或需进一步帮助，请及时联系我们。
