ZDJ-4A自动电位滴定仪使用说明书样本

自动电位滴定法一、实验目的1掌握电位滴定的原理。

2利用自动电位法测定NaOH的浓度。

3掌握自动滴定电位仪的操作。

二、实验原理自动电位滴定法是利用电位的突变来指示终点。

强酸滴定强碱时，利用指示电极指示把溶液中氢离子浓度的变化转化为电位的变化来指示滴定终点。

本实验以HCl为滴定剂，基于与NaOH的酸碱反应进行NaOH 浓度的测定。

滴定过程中，溶液的PH值发生变化，pH复合电极作为指示电极，将电位的变化转化为pH的变化，在pH达到7.0的时候，自动滴定仪停止滴定。

读取实验数据三、仪器与试剂雷磁ZDJ-4A型自动电位滴定仪、锥形瓶、20ml移液管、磁子，烧杯，吸耳球0.1000mol/L的HCl、未知浓度的NaOH溶液。

四、实验步骤（一）准备工作：1.开启滴定仪电源，预热几分钟。

2.自动电位滴定仪的清洗：将导管插入洗液瓶中，按清洗键设定清洗次数3，先用蒸馏水清洗滴定管三次；再用标定液0.1mol/L的HCl清洗滴定管三次；3.搅拌速度的设定: 按搅拌键，出现搅拌界面，设定，输入搅拌速度数值，确定。

（二）测定工作：1. HCl滴定NaOH: 移取20 mL 未知浓度的NaOH溶液于干净的锥形瓶中，加入磁子，放置在自动电位滴定仪的电磁搅拌处，将导管插入标定液中，开启搅拌键，再按滴定键，进入模式滴定设置好的HCl滴定NaOH，开始滴定。

滴定完毕后读取数据；重复滴定三次。

2.蒸馏水清洗滴定管三次，关闭仪器。

冲洗pH复合电极，在pH 复合电极盖中加入饱和氯化钾溶液，将pH复合电极插入盖子中。

五、数据处理1.计算NaOH的浓度：E=7.00V NaOH=20.00mlC HCl=0.1000mol/L则NaOH的浓度为0.07777mol/L。

2.计算标准偏差：S=[∑（Ci-C）2/(N-1)]1/2={[（0.07791-0.07777）2+(0.07771-0.07777)2+(0.07770-0.07777)2]/2}1/2=0.00011853.计算相对标准偏差：Sr=S/C=0.0001185/0.07777×100%=0.1523%六、注意事项1. 实验开始前，一定要将管路用标准溶液润洗2. 滴定过程中要充分搅拌3.重复滴定时，每次都要用蒸馏水冲洗电极数次，并用吸水纸轻轻吸干。

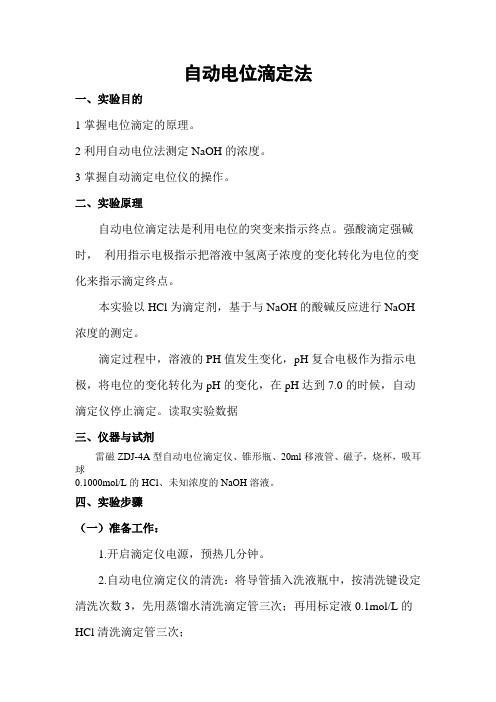

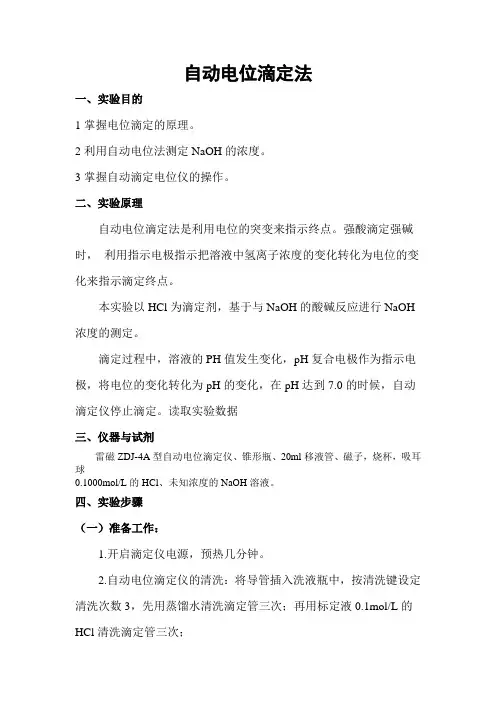

自动电位滴定法一、实验目的1掌握电位滴定的原理。

2利用自动电位法测定NaOH的浓度。

3掌握自动滴定电位仪的操作。

二、实验原理自动电位滴定法是利用电位的突变来指示终点。

强酸滴定强碱时，利用指示电极指示把溶液中氢离子浓度的变化转化为电位的变化来指示滴定终点。

本实验以HCl为滴定剂，基于与NaOH的酸碱反应进行NaOH 浓度的测定。

滴定过程中，溶液的PH值发生变化，pH复合电极作为指示电极，将电位的变化转化为pH的变化，在pH达到7.0的时候，自动滴定仪停止滴定。

读取实验数据三、仪器与试剂雷磁ZDJ-4A型自动电位滴定仪、锥形瓶、20ml移液管、磁子，烧杯，吸耳球0.1000mol/L的HCl、未知浓度的NaOH溶液。

四、实验步骤（一）准备工作：1.开启滴定仪电源，预热几分钟。

2.自动电位滴定仪的清洗：将导管插入洗液瓶中，按清洗键设定清洗次数3，先用蒸馏水清洗滴定管三次；再用标定液0.1mol/L的HCl清洗滴定管三次；3.搅拌速度的设定: 按搅拌键，出现搅拌界面，设定，输入搅拌速度数值，确定。

（二）测定工作：1. HCl滴定NaOH: 移取20 mL 未知浓度的NaOH溶液于干净的锥形瓶中，加入磁子，放置在自动电位滴定仪的电磁搅拌处，将导管插入标定液中，开启搅拌键，再按滴定键，进入模式滴定设置好的HCl滴定NaOH，开始滴定。

滴定完毕后读取数据；重复滴定三次。

2.蒸馏水清洗滴定管三次，关闭仪器。

冲洗pH复合电极，在pH 复合电极盖中加入饱和氯化钾溶液，将pH复合电极插入盖子中。

五、数据处理1.计算NaOH的浓度：E=7.00V NaOH=20.00mlC HCl=0.1000mol/L则NaOH的浓度为0.07777mol/L。

2.计算标准偏差：S=[∑（Ci-C）2/(N-1)]1/2={[（0.07791-0.07777）2+(0.07771-0.07777)2+(0.07770-0.07777)2]/2}1/2 =0.00011853.计算相对标准偏差：Sr=S/C=0.0001185/0.07777×100%=0.1523%六、注意事项1. 实验开始前，一定要将管路用标准溶液润洗2. 滴定过程中要充分搅拌3.重复滴定时，每次都要用蒸馏水冲洗电极数次，并用吸水纸轻轻吸干。

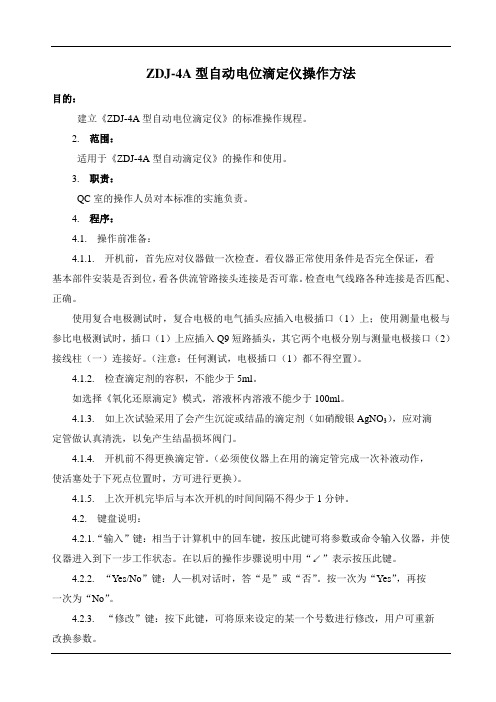

ZDJ-4A型自动电位滴定仪操作方法目的：建立《ZDJ-4A型自动电位滴定仪》的标准操作规程。

2.范围：适用于《ZDJ-4A型自动滴定仪》的操作和使用。

3. 职责：QC室的操作人员对本标准的实施负责。

4. 程序：4.1.操作前准备：4.1.1. 开机前，首先应对仪器做一次检查。

看仪器正常使用条件是否完全保证，看基本部件安装是否到位，看各供流管路接头连接是否可靠。

检查电气线路各种连接是否匹配、正确。

使用复合电极测试时，复合电极的电气插头应插入电极插口（1）上；使用测量电极与参比电极测试时，插口（1）上应插入Q9短路插头，其它两个电极分别与测量电极接口（2）接线柱（一）连接好。

（注意：任何测试，电极插口（1）都不得空置）。

4.1.2.检查滴定剂的容积，不能少于5ml。

如选择《氧化还原滴定》模式，溶液杯内溶液不能少于100ml。

4.1.3.如上次试验采用了会产生沉淀或结晶的滴定剂（如硝酸银AgNO3），应对滴定管做认真清洗，以免产生结晶损坏阀门。

4.1.4.开机前不得更换滴定管。

（必须使仪器上在用的滴定管完成一次补液动作，使活塞处于下死点位置时，方可进行更换）。

4.1.5.上次开机完毕后与本次开机的时间间隔不得少于1分钟。

4.2. 键盘说明：4.2.1.“输入”键：相当于计算机中的回车键，按压此键可将参数或命令输入仪器，并使仪器进入到下一步工作状态。

在以后的操作步骤说明中用“↙”表示按压此键。

4.2.2.“Yes/No”键：人—机对话时，答“是”或“否”。

按一次为“Yes”，再按一次为“No”。

4.2.3. “修改”键：按下此键，可将原来设定的某一个号数进行修改，用户可重新改换参数。

4.2.4. “手动”键：当仪器处于起始准备状态时，按此键仪器即进入手动滴定模式。

4.2.5. “测试”键：当仪器处于起始准备状态时，按此键仪器可进入“mv”测量功能或打印测试功能。

4.2.6. “清洗”键：当仪器处于起始准备状态时，按此键仪器即能自动进行滴定清洗。

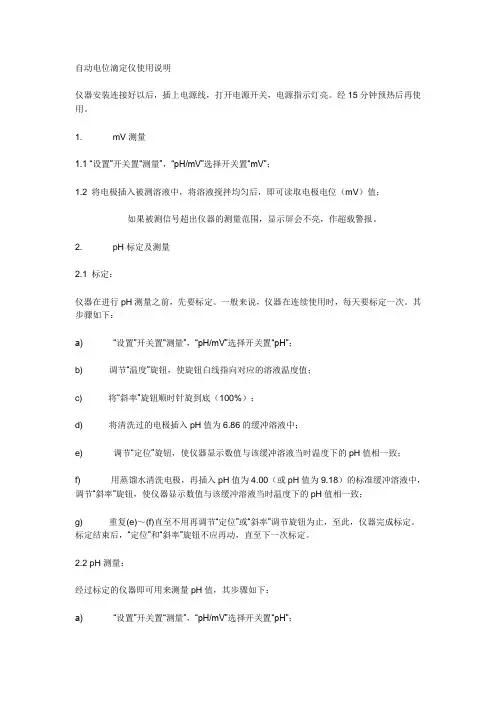

自动电位滴定仪使用说明仪器安装连接好以后，插上电源线，打开电源开关，电源指示灯亮。

经15分钟预热后再使用。

1. mV测量1.1 “设置”开关置“测量”，“pH/mV”选择开关置“mV”；1.2 将电极插入被测溶液中，将溶液搅拌均匀后，即可读取电极电位（mV）值；如果被测信号超出仪器的测量范围，显示屏会不亮，作超载警报。

2. pH标定及测量2.1 标定：仪器在进行pH测量之前，先要标定。

一般来说，仪器在连续使用时，每天要标定一次。

其步骤如下：a) “设置”开关置“测量”，“pH/mV”选择开关置“pH”；b) 调节“温度”旋钮，使旋钮白线指向对应的溶液温度值；c) 将“斜率”旋钮顺时针旋到底（100%）；d) 将清洗过的电极插入pH值为6.86的缓冲溶液中；e) 调节“定位”旋钮，使仪器显示数值与该缓冲溶液当时温度下的pH值相一致；f) 用蒸馏水清洗电极，再插入pH值为4.00（或pH值为9.18）的标准缓冲溶液中，调节“斜率”旋钮，使仪器显示数值与该缓冲溶液当时温度下的pH值相一致；g) 重复(e)～(f)直至不用再调节“定位”或“斜率”调节旋钮为止，至此，仪器完成标定。

标定结束后，“定位”和“斜率”旋钮不应再动，直至下一次标定。

2.2 pH测量：经过标定的仪器即可用来测量pH值，其步骤如下：a) “设置”开关置“测量”，“pH/mV”选择开关置“pH”；b) 用蒸馏水清洗电极头部，再用被测溶液清洗一次；c) 用温度计测出被测溶液的温度值；d) 调节“温度”旋钮，使旋钮白线指向对应的溶液温度值；e) 将电极插入被测溶液中，将溶液搅拌均匀后，读取该溶液的pH值。

3. 滴定前的准备工作3.1 安装好滴定装置后，在烧杯中放入搅拌转子，并将烧杯放在磁力搅拌器上。

3.2 电极的选择：取决于滴定时的化学反应，如果是氧化还原反应，可采用铂电极和甘汞电极；如属于中和反应，可用pH复合电极或玻璃电极；如果属于银盐与卤素反应，可采用银电极和特殊甘汞电极。

自动电位滴定仪使用操作
和注意事项
Prepared on 22 November 2020
自动电位滴定仪操作说明和注意事项一．基本操作步骤：
1.将PH电极从浸泡在饱和KCL水溶液里面拿出用蒸馏水
清洗并且擦干净。

2.将吸液管插入蒸馏水中，将滴定管插入废液瓶中。

3.打开主机电源和搅拌器电源；并启动工作程序。

4.在工作程序界面上点击“参数”进行参数的设置，对于滴定
情况自行安排设置。

5.在操作页面上点击“发送”按钮，输入体积（20-50ML）按
“发送”是管道充满液体。

6.看是否有气泡出现，如有拿气泡针插入定量管中吸出气
体。

7.再将吸液管插入标液中;将滴定管插入待测液中，同时在
待测液中置于磁力搅拌器上并放下搅拌子。

重复上述步骤5。

8.将已经洗好的PH电极插入待测液中，是电极头浸没液体
中。

9.等电极电位基本稳定时，在操作界面上启动测量程序。

10.此时仪器一边滴定一边在屏幕上绘制曲线，滴定结束
后仪器自动求出终点体积，终点电位和待测液体的浓
度。

11.测量结束拿出电极清洗后放回KCL饱和液体中待用，
关闭滴定仪和电脑关闭电源，结束操作。

二．注意事项：
1.必须要求稳定的电流。

2.在滴定强酸强碱或产生结晶溶液时，实验结束后应该用
自带长针吸干管内残留液体，并发送蒸馏水清洗，确保管内的干净。

3.电极十分脆弱请使用完擦干并保证用完插入KCL溶液中
进行保护。

4.如实验结果和实际不合，应考虑样样品制作的均匀性，
准确性和配样浓度是否太小或太大。

ZDJ-4A型自动电位滴定仪软件操作说明书ZDJ-4A 型自动电位滴定仪软件操作说明书目录一、概述二、软件的安装三、运行软件四、设置五、滴定模式六、滴定七、滴定结果八、输出数据一、概述ZDJ－4A型自动电位滴定仪是基于单片微型计算机控制而设计开发的自动电位滴定仪，本软件是针对该滴定仪而编写的应用软件。

通过连接计算机和滴定仪的RS－232接口，计算机可实时采集滴定数据，进行滴定曲线和一次微分、二次微分处理，搜寻滴定终点，对计算结果进行统计计算，也可通过虚拟操作对滴定仪进行各种控制。

该软件采用Microsoft Visual Basic 6 .0进行编制，具有WIN风格的操作界面，能对仪器的测试数据进行自动采集，并具有数据库存储、电子表格、曲线图、输出等数据管理功能。

1二、软件的安装2.1 系统要求a) CPU：奔腾或以上b) 操作系统：Windows 95或以上c) 内存：16M或以上d) 硬盘空间：10Me) 端口：空闲的RS－232接口f) 应用软件：Microsoft Word和Microsoft Access2.2 安装方法a) 将光盘插入CD驱动器或软盘插入软驱动器。

b) 运行安装程序：ZDJ-4ASetup.exe。

c) 按照安装向导的指示进行安装。

2.3 数据文件a) 系统数据文件：system.dat。

b) 模式库文件：缺省时自动生成为mode.lib。

c) 滴定数据文件：××××××.txt。

d) 滴定结果文件：缺省时自动生成为2result.mdb为Access数据库文件。

三、运行软件在运行本软件前，应将滴定仪的RS－232接口和计算机空余的RS－232接口用电缆线连接。

3.1 运行软件从“视窗”开始/程序/自动滴定，运行软件，将出现下图所示的主界面。

软件界面主要由以下5个方面组成：a) 菜单；b) 工具栏；c) 滴定曲线图；d) 曲线操作按钮；e) 滴定结果显示；f) 滴定虚拟操作按钮；g) 信息显示。

自动电位滴定仪使用方法
自动电位滴定仪是一种用于化学分析的仪器，用于测量待分析物中的化学物质浓度。

以下是自动电位滴定仪的使用方法：
1.准备工作：
将自动电位滴定仪放在稳定的台面上，并将其连接到电源。

确保电极处于清洁且干燥的状态，并取得使用的试剂。

2.设置测量参数：
使用设备上的控制菜单设置测量参数，例如测量温度、滴定液的浓度和体积以及样品的体积等参数。

3.样品处理：
将待分析的样品注入装有电极的钨玻璃瓶中，然后将其插入到电位滴定仪中，并按照设备操作指南操作。

4.开始测量：
按下“开始测量”按钮，自动电位滴定仪将开始自动滴定，指示物质的浓度逐渐递增，直到达到设定的终点。

5.记录结果：
测量完成后，记录测量结果并保存数据，然后将设备清理干净以备下次使用。

以上是使用自动电位滴定仪的基本方法，但是请确信您在使用设备前仔细阅读和理解设备操作指南和安全注意事项。

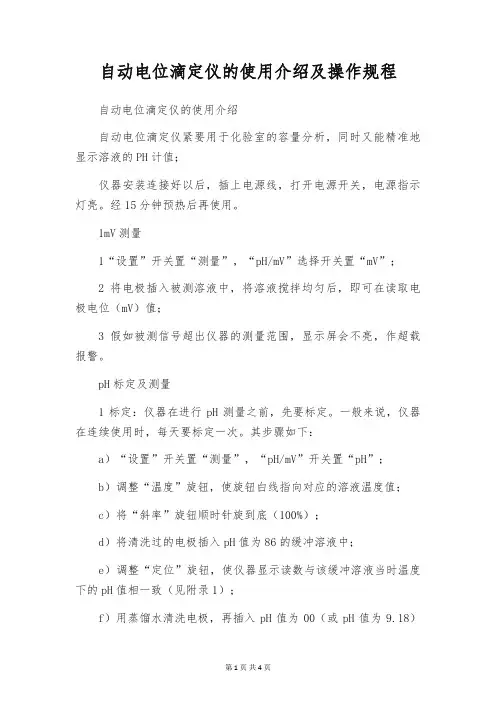

自动电位滴定仪的使用介绍及操作规程自动电位滴定仪的使用介绍自动电位滴定仪紧要用于化验室的容量分析，同时又能精准地显示溶液的PH计值；仪器安装连接好以后，插上电源线，打开电源开关，电源指示灯亮。

经15分钟预热后再使用。

1mV测量1“设置”开关置“测量”，“pH/mV”选择开关置“mV”；2将电极插入被测溶液中，将溶液搅拌均匀后，即可在读取电极电位（mV）值；3假如被测信号超出仪器的测量范围，显示屏会不亮，作超载报警。

pH标定及测量1标定：仪器在进行pH测量之前，先要标定。

一般来说，仪器在连续使用时，每天要标定一次。

其步骤如下：a）“设置”开关置“测量”，“pH/mV”开关置“pH”；b）调整“温度”旋钮，使旋钮白线指向对应的溶液温度值；c）将“斜率”旋钮顺时针旋到底（100%）；d）将清洗过的电极插入pH值为86的缓冲溶液中；e）调整“定位”旋钮，使仪器显示读数与该缓冲溶液当时温度下的pH值相一致（见附录1）；f）用蒸馏水清洗电极，再插入pH值为00（或pH值为9.18）的标准缓冲溶液中，调整斜率旋钮使仪器显示读数与该缓冲溶液当时温度下的pH值相一致（见附录1）；g）重复（e）～（f）直至不用再调整“定位”或“斜率”调整旋钮为止，至此，仪器完成标定。

标定结束后，“定位”和“斜率”旋钮不应再动，直至下一次标定。

2pH测量经标定过的仪器即可用来测量pH，其步骤如下：a）“设置”开关置“测量”，“pH/mV”开关置“pH”；b）用蒸馏水清洗电极头部，再用被测溶液清洗一次；c）用温度计测出被测溶液的温度值；d）调整“温度”旋钮，使旋钮白线指向对应的溶液温度值；e）电极插入被测溶液中，搅拌溶液使溶液均匀后，读取该溶液的pH值。

滴定前的准备工作1按第5节安装好滴定装置，在试杯中放入搅拌棒，并将试杯放在JB－1A搅拌器上。

2电极的选择：取决于滴定时的化学反应，假如是氧化还原反应，可接受铂电极和甘汞电极和钨电极；如属中和反应，可用pH复合电极或玻璃电极和甘汞电极；如属银盐与卤素反应，可接受银电极和特别甘汞电极。
