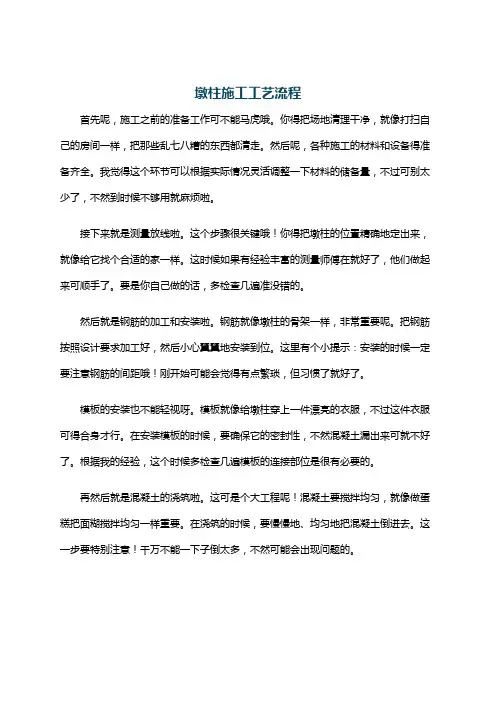

墩柱施工工艺流程首先呢，施工之前的准备工作可不能马虎哦。

你得把场地清理干净，就像打扫自己的房间一样，把那些乱七八糟的东西都清走。

然后呢，各种施工的材料和设备得准备齐全。

我觉得这个环节可以根据实际情况灵活调整一下材料的储备量，不过可别太少了，不然到时候不够用就麻烦啦。

接下来就是测量放线啦。

这个步骤很关键哦！你得把墩柱的位置精确地定出来，就像给它找个合适的家一样。

这时候如果有经验丰富的测量师傅在就好了，他们做起来可顺手了。

要是你自己做的话，多检查几遍准没错的。

然后就是钢筋的加工和安装啦。

钢筋就像墩柱的骨架一样，非常重要呢。

把钢筋按照设计要求加工好，然后小心翼翼地安装到位。

这里有个小提示：安装的时候一定要注意钢筋的间距哦！刚开始可能会觉得有点繁琐，但习惯了就好了。

模板的安装也不能轻视呀。

模板就像给墩柱穿上一件漂亮的衣服，不过这件衣服可得合身才行。

在安装模板的时候，要确保它的密封性，不然混凝土漏出来可就不好了。

根据我的经验，这个时候多检查几遍模板的连接部位是很有必要的。

再然后就是混凝土的浇筑啦。

这可是个大工程呢！混凝土要搅拌均匀，就像做蛋糕把面糊搅拌均匀一样重要。

在浇筑的时候，要慢慢地、均匀地把混凝土倒进去。

这一步要特别注意！千万不能一下子倒太多，不然可能会出现问题的。

最后就是养护啦。

这个环节可别小瞧了哦，小提示：别忘了最后一步哦！墩柱浇筑好之后就像刚出生的小宝宝，需要精心的呵护。

要保持适当的湿度和温度，让混凝土慢慢地变得坚固起来。

好啦，这就是墩柱施工的大概工艺流程啦。

当然啦，在实际操作过程中，还得根据具体的情况进行调整哦。

希望这篇文章能对大家有所帮助呀！。

公路桥梁墩柱施工工艺流程及施工方法操作要点1、工艺流程桩基顶面凿毛清洗→测量放线→墩柱钢筋加工安装→模板安装就位→浇筑混凝土→养护→拆模后养护。

2、操作方法要点（1）钢筋制作及安装①钢筋经原材料检查合格后，在加工场集中切断、焊接、弯制成形，然后按照设计图纸和《公路桥涵施工技术规范》要求下料制作完成，其各项加工及绑扎指标严格控制于允许偏差之内。

钢筋保护层使用塑料弧形垫块以保证混凝土表面质量。

钢筋的根数、直径、长度、编号排列、位置等都要符合设计的要求。

除了做好技术交底工作以外，项目部技术主管部门要编写施工作业指导书。

墩柱钢筋制作好经报验合格后，用运输平板车运到施工现场，用吊车配合人工进行安装。

②严格控制钢筋保护层厚度，严格按照设计图纸加工内加强圈，增加十字支撑，准确采用支撑垫块，增加定位钢筋等措施提高钢筋保护层厚度合格率。

（2）墩柱模板设计、制作、安装及拆除①墩柱模板采用定制的整体型大面积钢模，采取一次组装工艺。

模板由经准入制认可的厂家制作，以保证加工精度。

模板加工、试拼组装，检验合格后，涂油防锈。

墩柱模板采用6mm厚钢板作面板，采用槽钢和角钢作骨架，焊制而成。

钢模制作好之后进行尺寸检查和预拼，直径误差不大于3mm，高度误差不大于5mm，接缝错牙不大于1mm。

②立模前认真清洗模板面，涂刷同种脱模剂。

模板支立前精确放出结构外轮廓线并将基底精确找平，找平误差控制在2mm内，保证模板拼装后的垂直度符合规范要求。

采用人工配合吊车安装，在模板设计时要考虑到机械吊装，并为吊装需用设计吊点，以防吊装时模板变形。

每吊装一节模板要检查一次模板的垂直度及几何形状，无误后才能继续拼上层。

为防止模板偏离墩柱轴线，在墩柱四角用钢丝绳为攀线，一端固定于模板一端固定于地锚，通过倒链调整模板至设计位置，地锚混凝土埋入土内，同时在模板四周用方木支撑固定模板。

③墩柱模板安装后，应对平面位置、竖直度、顶部高程、接缝及底部密实性、螺栓拧紧程度等进行仔细检查。

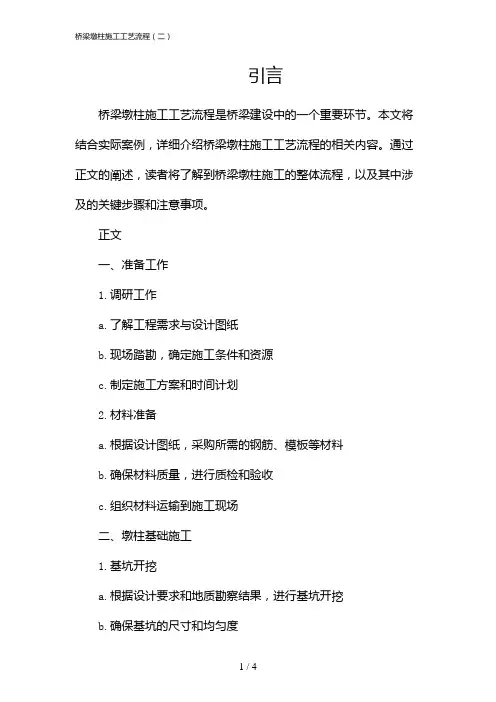

引言桥梁墩柱施工工艺流程是桥梁建设中的一个重要环节。

本文将结合实际案例，详细介绍桥梁墩柱施工工艺流程的相关内容。

通过正文的阐述，读者将了解到桥梁墩柱施工的整体流程，以及其中涉及的关键步骤和注意事项。

正文一、准备工作1.调研工作a.了解工程需求与设计图纸b.现场踏勘，确定施工条件和资源c.制定施工方案和时间计划2.材料准备a.根据设计图纸，采购所需的钢筋、模板等材料b.确保材料质量，进行质检和验收c.组织材料运输到施工现场二、墩柱基础施工1.基坑开挖a.根据设计要求和地质勘察结果，进行基坑开挖b.确保基坑的尺寸和均匀度c.在基坑底部铺设防水层和砂垫层2.基础浇筑a.制定浇筑方案和配比b.搅拌混凝土并运输到施工现场c.在基坑中倒入混凝土d.进行振捣和抹平，确保基础的密实和平整三、墩柱主体施工1.模板安装a.根据设计图纸确定模板尺寸b.搭设模板支架并进行调整c.安装模板板材2.钢筋加工和安装a.根据设计图纸，对钢筋进行弯曲和切割加工b.根据施工方案，将钢筋安装到模板内c.确保钢筋的位置和间距满足设计要求3.混凝土浇筑a.准备混凝土，并进行搅拌和运输b.在模板内倒入混凝土c.使用振捣器进行振捣，确保混凝土密实4.养护a.混凝土浇筑完成后，及时进行养护b.覆盖塑料薄膜，保持湿润环境c.根据混凝土强度等情况，确定养护时间和措施四、墩顶施工1.顶梁安装a.根据设计要求和构造特点，制作墩顶梁b.将预制好的墩顶梁运输到施工现场c.使用吊车等设备将墩顶梁安装到墩柱上2.连续梁浇筑a.制定浇筑方案和配比b.搅拌混凝土并运输到施工现场c.倒入混凝土，填充墩顶梁间隙d.使用振捣器进行振捣，确保混凝土密实3.连接梁浇筑a.根据设计要求和构造特点，制作连接梁b.进行连接梁的施工准备，包括模板安装和钢筋加工c.浇筑混凝土，连接墩顶梁和相邻墩柱五、安全措施和验收1.施工安全a.设置警示标志和警戒线，保护施工区域b.施工人员佩戴安全防护用具c.严格执行施工方案，确保施工安全2.质量验收a.对施工过程中的材料进行质量检测b.对施工中的关键部位进行质量验收c.出具质量验收报告，确保施工质量符合要求总结本文详细介绍了桥梁墩柱施工工艺流程的相关内容。

墩柱工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

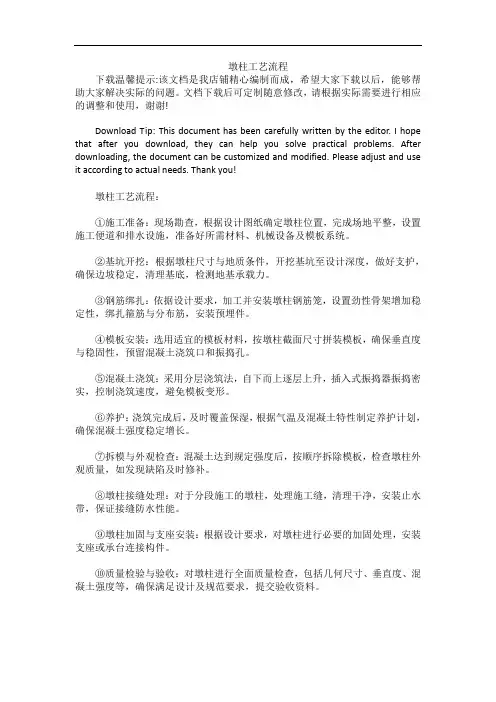

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!墩柱工艺流程：①施工准备：现场勘查，根据设计图纸确定墩柱位置，完成场地平整，设置施工便道和排水设施，准备好所需材料、机械设备及模板系统。

②基坑开挖：根据墩柱尺寸与地质条件，开挖基坑至设计深度，做好支护，确保边坡稳定，清理基底，检测地基承载力。

③钢筋绑扎：依据设计要求，加工并安装墩柱钢筋笼，设置劲性骨架增加稳定性，绑扎箍筋与分布筋，安装预埋件。

④模板安装：选用适宜的模板材料，按墩柱截面尺寸拼装模板，确保垂直度与稳固性，预留混凝土浇筑口和振捣孔。

⑤混凝土浇筑：采用分层浇筑法，自下而上逐层上升，插入式振捣器振捣密实，控制浇筑速度，避免模板变形。

⑥养护：浇筑完成后，及时覆盖保湿，根据气温及混凝土特性制定养护计划，确保混凝土强度稳定增长。

⑦拆模与外观检查：混凝土达到规定强度后，按顺序拆除模板，检查墩柱外观质量，如发现缺陷及时修补。

⑧墩柱接缝处理：对于分段施工的墩柱，处理施工缝，清理干净，安装止水带，保证接缝防水性能。

⑨墩柱加固与支座安装：根据设计要求，对墩柱进行必要的加固处理，安装支座或承台连接构件。

⑩质量检验与验收：对墩柱进行全面质量检查，包括几何尺寸、垂直度、混凝土强度等，确保满足设计及规范要求，提交验收资料。

桥梁墩柱施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!桥梁墩柱的施工流程详解桥梁，作为交通网络的重要组成部分，其建设质量直接影响着道路的安全和效率。

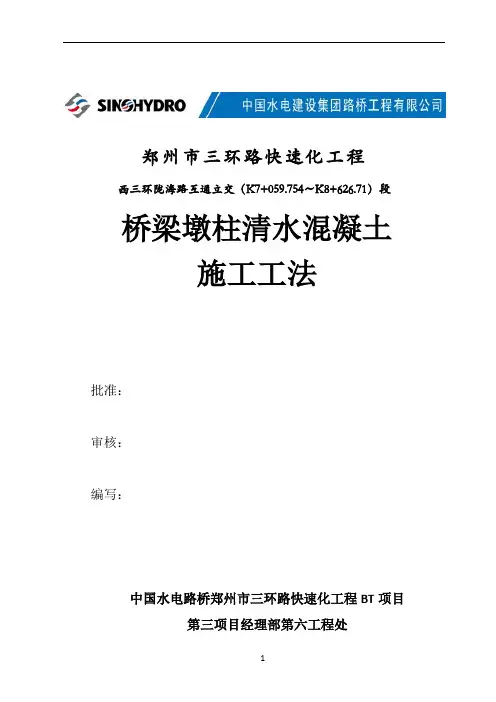

郑州市三环路快速化工程西三环陇海路互通立交（K7+059.754～K8+626.71）段桥梁墩柱清水混凝土施工工法批准：审核：编写：中国水电路桥郑州市三环路快速化工程BT项目第三项目经理部第六工程处二○一二年九月二十五日郑州市西三环陇海路互通立交工程桥梁墩柱清水混凝土施工工法中国水电路桥郑州市三环路快速化工程BT项目总承包部1.前言清水混凝土是指直接利用混凝土成型后的自然质感作为饰面效果，不作其它外装饰的混凝土工程。

要求混凝土表面平整光滑，色泽均匀，无碰损和污染，对拉螺栓及模板缝设置整齐美观，无普通混凝土质量通病。

陇海路互通立交是郑州市三环路快速化工程中的关键性工程，为三层全互通立交桥，含陇海路主线高架桥、西三环主线高架桥及立交匝道桥。

其中南北方向为西三环快速通道，主线高架全长2470m。

东西向为陇海路快速通道，主线高架全长1114m。

立交匝道共分为ES、EN、NE、NW、WN、WS、SE、SW、JS九条匝道。

主要工程内容包括：桥梁桩基、承台、墩身、预应力混凝土连续箱、钢箱梁、防撞墙、铺装层等。

本工程桥梁墩柱身采用独柱墩、门架墩等结构型式的现浇钢筋混凝土墩柱，墩柱混凝土强度标号为C40。

由于郑州市三环路快速化工程是郑州市交通畅通工程的关键性项目，也郑州市面向全国各地的窗口工程，故规定所有桥梁外露结构混凝土为清水混凝土。

为实现这一目标，特编制本施工工法。

2.工法特点本施工工法通过改进施工工艺、提高墩柱混凝土外观质量，使其达到清水混凝土免装饰标准要求。

墩柱清水混凝土造价比普通混凝土造价提高近20%，但清水混凝土以自然色为饰面，美化了市容市貌和城市环境，总体来说提高了社会效益。

3. 适用范围本工法适用于郑州市西三环陇海路互通立交工程西三环主线桥、陇海路主线桥及所有匝道桥桥梁墩柱混凝土工程施工。

4. 工艺原理本工法通过合理进行混凝土模板规划、改善模板制作及安装工艺、选用最佳脱模剂、优化混凝土配合比、提高混凝土拌和及振捣质量、加强混凝土脱模后养护及防护等手段，消除普通混凝土的质量通病、提高桥梁墩柱混凝土整体观感质量。

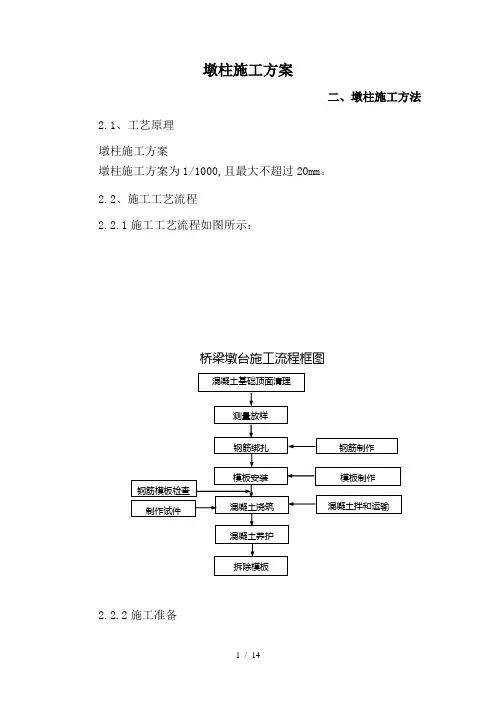

墩柱施工方案二、墩柱施工方法2.1、工艺原理墩柱施工方案墩柱施工方案为1/1000,且最大不超过20mm。

2.2、施工工艺流程2.2.1施工工艺流程如图所示：桥梁墩台施工流程框图2.2.2施工准备（1）对承台顶面砼进行清洁、凿毛,凿除浮浆,清理墩身预埋钢筋,并按设计要求进行整型。

（2）根据图纸及设计规范要求,精确地定位出墩身的平面位置。

2.2.3模板的制作及安装采用定型组装钢模,在工厂加工制作,模板面用5mm厚钢板,外以角钢竖向肋和横向钢板围带加固,骨架钢板之间电焊焊接,钢模之间以螺栓联结。

模板板面之间应平整,接缝严密,不漏浆,保证结构外露面美观,线条流畅。

支架采用钢管脚手架,模板吊装就位后,用φ10钢丝绳拉纤,并用花蓉螺栓调整模板的垂直度,同时用碗扣式支架作为临时支撑,对模板进行加固支撑,以保证模板的稳定性。

墩台模板允许偏差和检验方法加工好后运到现场采用吊车安装,模板组装前,在基础顶面放出墩台中线及墩台实样,并对连接面的浮浆、泥土等清除干净。

2.2.4 钢筋加工及安装一、钢筋的加工1）钢筋加工前必须调直及除锈,钢筋调直和清除污锈应符合下列要求：（1）钢筋的表面应洁净,使用前应将表面油渍、油漆污皮、鳞锈等清除干净。

（2）钢筋应平直无局部弯折,成盘的钢筋和弯曲的钢筋均应调直。

（3）采用冷拉方法调直钢筋时,I 级钢筋的冷拉率不宜大于2 %；HRB335牌号钢筋的冷拉率不宜大于1％。

2）钢筋的弯制和末端的弯钩应符合设计要求,如设计无规定时,应符合下表的规定。

受力主钢筋制作和末端弯钩形状夸曲部位夸曲角形状图钢筋种弯曲直径D 平直部备注末端弯钩1800I ≥2.5d ≥3dd 为钢筋直径1350HRB335 φ8~φ25≥4d≥5dHRB400 φ28~φ40≥4d900HRB335 φ8~φ25≥4d≥10dHRB400 φ28~φ40≥4d中间弯钩900以下各类≥20d3）用I级钢筋制作的箍筋其末端应做弯钩,弯钩的弯曲直径应大于受力主钢筋直径,且不小于箍筋直径的2.5倍。

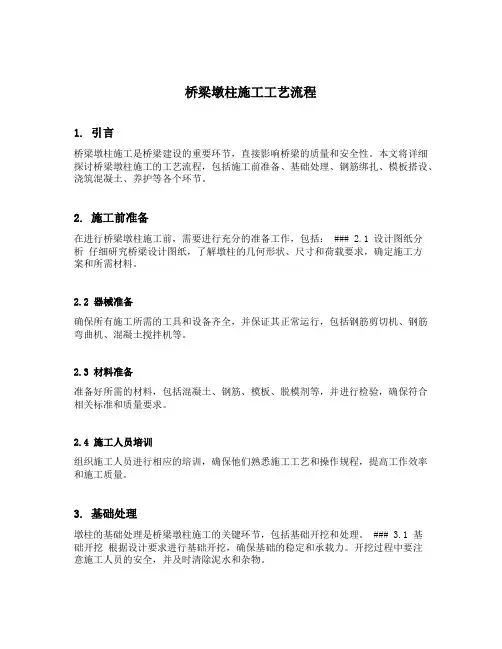

桥梁墩柱施工工艺流程1. 引言桥梁墩柱施工是桥梁建设的重要环节，直接影响桥梁的质量和安全性。

本文将详细探讨桥梁墩柱施工的工艺流程，包括施工前准备、基础处理、钢筋绑扎、模板搭设、浇筑混凝土、养护等各个环节。

2. 施工前准备在进行桥梁墩柱施工前，需要进行充分的准备工作，包括： ### 2.1 设计图纸分析仔细研究桥梁设计图纸，了解墩柱的几何形状、尺寸和荷载要求，确定施工方案和所需材料。

2.2 器械准备确保所有施工所需的工具和设备齐全，并保证其正常运行，包括钢筋剪切机、钢筋弯曲机、混凝土搅拌机等。

2.3 材料准备准备好所需的材料，包括混凝土、钢筋、模板、脱模剂等，并进行检验，确保符合相关标准和质量要求。

2.4 施工人员培训组织施工人员进行相应的培训，确保他们熟悉施工工艺和操作规程，提高工作效率和施工质量。

3. 基础处理墩柱的基础处理是桥梁墩柱施工的关键环节，包括基础开挖和处理。

### 3.1 基础开挖根据设计要求进行基础开挖，确保基础的稳定和承载力。

开挖过程中要注意施工人员的安全，并及时清除泥水和杂物。

3.2 基础处理基础处理包括清理基础底部、维修地基、处理坡度和平整度等。

在进行基础处理时，要根据设计要求进行施工，保证墩柱基础的质量和稳定性。

4. 钢筋绑扎钢筋绑扎是桥梁墩柱施工的重要环节，可以提高墩柱的抗震能力和承载能力。

### 4.1 钢筋加工根据设计要求，将钢筋进行剪切、弯曲等加工处理，并进行定位和编号。

4.2 钢筋绑扎根据设计图纸和施工工艺，在模板内进行钢筋绑扎。

绑扎时要注意钢筋的位置、间距和连接方式，保证墩柱的力学性能和稳定性。

4.3 配筋检查完成钢筋绑扎后，进行配筋检查，确保钢筋的质量和位置符合设计要求。

5. 模板搭设在进行混凝土浇筑前，需要搭设模板，以固定和形成混凝土的形状。

### 5.1 模板材料选择根据设计要求和施工工艺，选择合适的模板材料，如木模板、钢模板等。

5.2 模板搭设根据设计图纸和施工工艺，按照墩柱的几何形状和尺寸进行模板搭设，并进行固定，确保模板的稳定性和密封性。

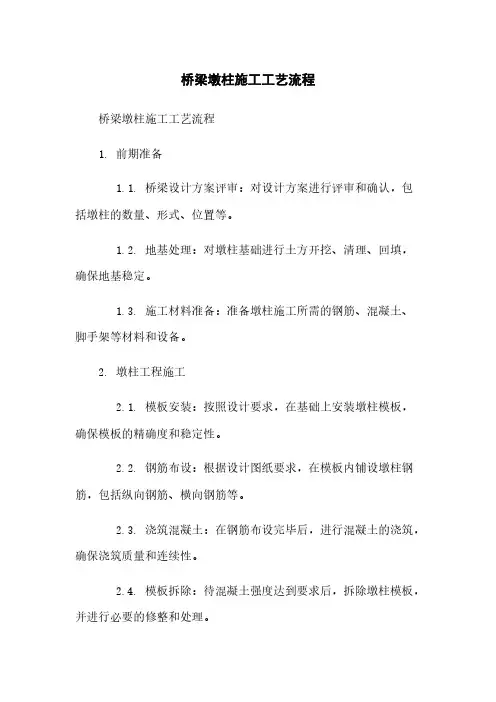

桥梁墩柱施工工艺流程桥梁墩柱施工工艺流程1. 前期准备1.1. 桥梁设计方案评审：对设计方案进行评审和确认，包括墩柱的数量、形式、位置等。

1.2. 地基处理：对墩柱基础进行土方开挖、清理、回填，确保地基稳定。

1.3. 施工材料准备：准备墩柱施工所需的钢筋、混凝土、脚手架等材料和设备。

2. 墩柱工程施工2.1. 模板安装：按照设计要求，在基础上安装墩柱模板，确保模板的精确度和稳定性。

2.2. 钢筋布设：根据设计图纸要求，在模板内铺设墩柱钢筋，包括纵向钢筋、横向钢筋等。

2.3. 浇筑混凝土：在钢筋布设完毕后，进行混凝土的浇筑，确保浇筑质量和连续性。

2.4. 模板拆除：待混凝土强度达到要求后，拆除墩柱模板，并进行必要的修整和处理。

3. 后期工程施工3.1. 后续灌浆：对墩柱进行钢筋与混凝土之间的灌浆，提高墩柱的强度和耐久性。

3.2. 墩顶装饰：对墩柱顶部进行装饰，如石材铺设、涂料喷涂等，使其具有美观性和防水性。

3.3. 桥面铺设：在墩柱之间铺设桥面，可以采用混凝土、钢板等材料，确保桥梁使用功能和安全性。

3.4. 防护措施：对墩柱进行防腐、防震等防护措施，增加桥梁的使用寿命和稳定性。

4. 工程验收4.1. 工程质量检测：对墩柱工程进行各项指标的检测和测试，确保符合相关标准和规范。

4.2. 工程验收：经过检测合格后，由相关部门进行工程验收，确认墩柱工程的合格性。

5. 本文档所涉及附件如下：- 桥梁设计方案评审表- 模板安装示意图- 施工材料清单- 钢筋布设示意图- 模板拆除记录- 后续灌浆验收报告- 墩柱装饰设计图纸- 桥面铺设验收报告- 防护措施实施记录- 工程验收报告6. 本文档所涉及的法律名词及注释：- 墩柱：桥梁中承载桥面和传递荷载的垂直支撑结构。

- 混凝土：由水泥、骨料、粉煤灰等按一定比例混合而成的人工石材。

- 钢筋：用于加强混凝土结构的金属材料，能够承受拉力的应力。
