一、桥梁下部结构概述具体来说,桥梁一般是由四个基本组成部分组成:上部结构、下部结构、支座和附属设施,下部结构包括桥墩、桥台和基础。
桥墩和桥台是支承上部结构并和路堤相衔接的建筑物,作用是将其传来荷载传至基础。
桥台通常设置在桥两端,而桥墩通常设置在桥中间部分。
桥台与路堤相衔接,除了上述作用外,还可以抵御路堤土压力,防止路堤填土的塌落。
单孔桥只有两端的桥台,而没有中间桥墩。
桥墩和桥台底部的奠基部分就是基础。
基础承担了所有从桥墩和桥台传来的荷载,承压性和稳定性必须很高。
这些荷载包地震力、船舶撞击墩身等引起的水平荷载等等。
由于基础这部分往往深埋于水下地基中,因此在桥梁施工中是难度较大的一个部分,是确保桥梁安全的关键之一,也是桥梁建设研究的重中之重。
二、桥梁下部结构施工技术要点(一)承台施工1、测量放样基坑开挖前,测量人员应根据计算放样出开挖边线,应考虑边坡坡比、工作宽度、排水设施、开挖深度含超挖约15cm等。
基坑开挖完毕后应及时完善排水设施,同时应视具体情况采取相应措施,保持边坡稳定。
为方便施工,在承台位臵浇筑约15cm厚砼垫层,应严格控制垫层顶面高程。
垫层浇筑完成后,测量人员应用全站仪放出墩台基桩中心点,并边线确定方向。
两个方向确定后,根据承台设计尺寸放样出其底板边线,用墨线弹出,并在底板边线外侧用高标号水泥砂浆找平。
2、钢筋安装(1)钢筋的安装①根据弹好的线检查下层预留搭接钢筋的位置、数量、长度。
②钢筋绑扎顺序,一般情况下先长轴后短轴,由一端向另一端依次进行,操作时按图纸要求划线、铺钢筋、穿箍筋、绑扎、成型。
在多排钢筋之间,必要时可垫入短钢筋头或其他适当的钢垫,但短钢筋头或钢垫的端头不得伸入混凝土保护层。
③受力钢筋采用焊接搭接接头,接头位置相互错开,上层钢筋接头位置在跨中,下层钢筋接头位置尽量在桩顶处;主筋的搭接采用焊接搭接,其搭接长度应满足设计及规范的要求。
预埋墩身钢筋,在达到设计的要求后加以固定,以确保其墩身的预埋钢筋在浇筑完混凝土后位置不变。
桥梁下部结构施工方案1. 引言本文档阐述了桥梁下部结构的施工方案,包括施工过程、施工方法和施工顺序等。
桥梁下部主要指桥台和桥墩等部分,是桥梁的支撑结构,承受着桥面荷载的传递和承载。
2. 施工过程桥梁下部结构的施工过程主要包括以下几个步骤:2.1 打地基桥台和桥墩的建设需要先进行地基处理。
打地基的具体过程包括以下几个步骤:•地面准备:清理施工区域,确保工地整洁;•土质分析:对施工区域的土质进行分析,了解地基的承载能力;•挖掘土坑:使用挖掘机等设备将施工区域挖成合适的土坑;•支护结构:根据地基情况选择合适的支护结构,增强土坑的稳定性;•浇筑砼:在土坑中浇筑砼,形成地基。
2.2 模板安装和支撑在打好地基后,需要进行模板安装和支撑工作,以进行桥梁下部结构的形成。
具体步骤如下:•安装模板:根据设计图纸和施工要求,在地基上安装模板,用于浇筑桥梁下部结构的砼;•进行支撑:在模板下方设置支撑结构,以支撑模板和施工过程中的荷载;•调整水平:确保模板的水平度符合要求,以保证施工的精度和质量。
2.3 砼浇筑砼浇筑是桥梁下部结构施工的关键环节,需要注意以下几点:•施工前准备:清理模板表面、检查模板和支撑结构的稳定性;•配制砼:根据设计要求,配制符合要求的砼;•浇筑砼:采用合适的浇筑方式和工艺,将砼均匀地浇入模板中,并使用振捣器进行振捣,以确保砼的密实性;•砼养护:在砼浇筑完成后,对砼进行养护,保持适宜的湿度和温度,以提高砼的强度和耐久性。
2.4 固结施工桥梁下部结构施工完成后,需要进行固结工作,以保证桥梁的稳定性和安全性:•拆除模板:待砼强度符合要求后,拆除模板,露出桥梁下部结构的表面;•进行固结:对桥梁下部结构进行固结处理,采用适当的支护和加固措施,提高桥梁的稳定性;•填缝:对桥台和桥墩的接缝进行填缝,保证接缝的密封性;•进行检测:对固结后的桥梁下部结构进行检测,确保施工质量符合设计要求。
3. 施工方法根据桥梁下部结构的特点和施工要求,常用的施工方法包括如下几种:3.1 砼浇筑法砼浇筑法是桥梁下部结构施工中最常用的方法之一。

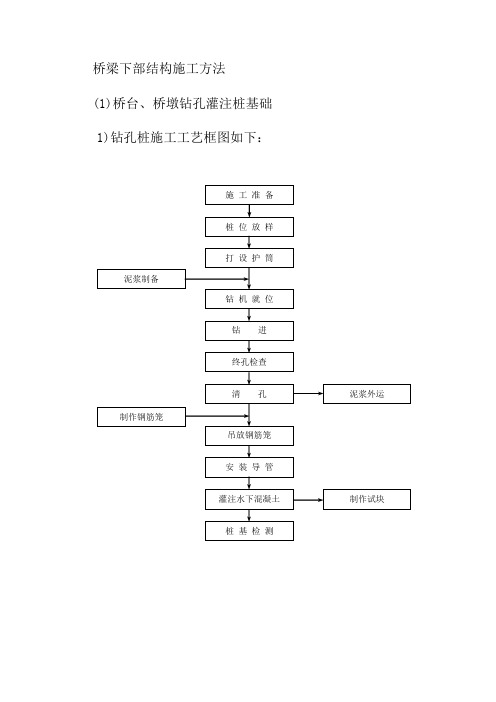

桥梁下部结构施工方法(1)桥台、桥墩钻孔灌注桩基础1)钻孔桩施工工艺框图如下:2)施工方法及施工要点根据该桥的钻孔桩基础所处地质情况,我们计划采用冲击钻机成孔和吊车施工,钢筋笼在现场加工,吊车配合吊装,用导管灌注水下砼。
影响灌注桩工程质量的因素很多,所以对其施工过程的每一环节都必须认真,严格要求,对于各种影响因素都必须考虑充分。
㈠测量放线①严格审核图纸,对钻孔桩设计坐标、高程进行复核计算,确认无误后采用总监办批复的控制点进行测量放样。
②钻孔开挖采用全站仪放样,开挖至高于设计高程30㎝时必须复测,模板、钢筋安装前必须放样,安装后必须复测,中线偏位、高程等数值必须小于规定的允许偏差;平面位置使用全站仪放样及复测,高程使用自动安平水准仪和塔尺进行高程测量。
③桩位放样后进行串线检查钻孔灌注桩基础放样的横向、纵向偏差。
④桩位控制点埋设护桩,每点四个,护桩用大木桩打入地面后,用水泥混凝土固定,木桩顶部钉入小铁钉标定位置。
护桩要做到稳固,易于保存。
⑤桩位放样后及时上报专业测量监理工程师,待专业测量监理工程师抽验合格后方可使用。
本合同段准备采用钢护筒护孔,直径大于桩径30CM,护筒中心线应与桩中心线重合,平面允许误差为50㎜,竖直线倾钢护筒顶标高采用正循环钻时应高出地下水位1~1.5米,并高出地面30 cm,位置准确,竖直,护筒连接处要求筒内无突出物,应耐拉、耐压、不漏水。
护筒四周用粘土分层回填夯实。
㈡钻孔①开孔:开钻时先在孔内灌注泥浆,泥浆比重指标根据土层情况而定,或回入清水,用小冲击钻冲击造浆。
②冲程根据土层情况分别而定:一般在通过坚硬密实岩层时,采取高冲程(4-5M)。
③在通过卵石或岩层时,如表面不平整,先投入粘土和小片石将表面垫平,再用十字型钻进,注意防止发生斜孔,坍孔事故。
注意均匀地松放钢丝绳的长度,一般有密实坚硬土层每次松绳3-5CM,注意防止松绳过少,形成“打空锥”。
松绳过多,则会减少冲程,降低钻进速度,严重时会使钢丝绳纠缠发生事故。
桥梁下部结构的施工方案
桥梁下部结构的施工方案
桥梁下部结构是指桥梁的基础部分,包括桥墩、墩台、桥台等。
下部结构的施工对于桥梁的承载能力和使用寿命具有重要影响,因此在施工过程中需要严格按照规范和标准进行操作。
首先,施工前需要进行桥梁下部结构的细致设计和计算,并编制相应的施工方案。
施工方案应包含施工工期、工艺流程、施工边坡的防护和加固等内容。
在施工过程中,首先需要进行地基处理。
地基处理包括土壤改良、排水、加固等措施。
通过分析地质勘探资料和现场调查,确定地基改良方法,并制定相应的施工方案。
常见的地基处理方法有挖土换土、灌注桩、振动加固等。
接下来是桥梁墩台的施工。
首先,根据设计要求,确定墩台的位置和尺寸,并施工成槽,然后在槽内布置钢筋骨架,并进行混凝土浇筑和养护。
墩台的施工应注意保证施工质量,尤其是钢筋的正确安装和混凝土的浇筑质量。
桥墩的施工是下部结构中最关键的部分。
桥墩的施工需要高度注意施工质量和桥墩的垂直度。
首先,按照设计要求制作桥墩的模板,并进行支撑和固定。
然后,在模板内布置钢筋骨架,并进行混凝土浇筑和养护。
桥墩的施工需要采用高效的工艺,以保证施工质量和施工进度。
最后是桥梁桥台的施工。
桥台的施工包括基础、超高立柱和拉杆锚杆的施工。
在施工过程中,需要根据设计要求进行浇筑和固定。
总之,桥梁下部结构的施工方案需要根据具体情况进行设计和调整。
施工过程中需要保证施工质量,合理安排施工工艺流程,保证施工进度。
只有这样,才能确保桥梁的使用寿命和承载能力。
桥梁下部施工安全要求在桥梁建设和维护中,桥梁下部结构的施工过程中,应当注意安全问题,特别是对工人和现场设备的安全保障。
本文将介绍桥梁下部施工的安全要求。
前置准备工作在进行桥梁下部施工之前,需要进行一些前置准备工作,以确保施工过程安全顺利:1.明确施工方案:应根据桥梁下部结构的特点,制定合理的施工方案,并进行认真的安全评估。
2.检查现场设备:施工前应检查钻、凿、挖掘设备、照明设施等现场设备是否良好,如果存在问题应及时维修或更换。
3.排除安全隐患:对现场施工区域进行彻底的清理,清除可能造成伤害的碎片、物品等。
4.建立安全防护措施:安装足够数量的安全警示标志、安全防护栏杆等设施,确保施工区域周边区域的人员和车辆的安全。
进行施工进行桥梁下部结构的施工时,要注意以下安全要求:1.保护工人:在进行下部结构施工时,必须确保每位工人都有足够的安全设备,并在上岗前对员工进行安全培训。
同时,在进行各项施工工作时,要注意人员安全,特别是在施工高度较高处,应当加强安全防护。
2.保护现场设备:在进行施工时,应特别注意保护钻、凿、挖掘设备等现场设备的安全,避免设备操作不当导致人员或设备损伤。
3.防止塌方:桥梁下部施工时,应当严格控制施工现场的土方或岩石,以防止塌方和压伤事故的发生。
4.施工高度:在对桥梁下部结构进行高度施工时,应当采取合理的安全防护措施,确保工人在工作高度上的安全。
后续处理施工完成后,需要对现场进行整理清理,并进行必要的安全检查,保证没有安全隐患:1.整理现场:清理现场残留的杂物和施工过程中产生的垃圾等,为后续的施工及使用做好必要的准备。
2.安全检查:对施工完成后的桥梁下部结构进行必要的安全检查,以排除隐患,并及时进行维修和处理。
3.建立档案:将本次桥梁下部结构的施工过程、安全措施、检查记录等建立完整的档案,以便今后参考。
综上所述,桥梁下部施工安全是一项非常重要的工作。
需要全面考虑各项因素,建立完善的安全措施体系和培训机制,以确保施工过程中的安全顺利。

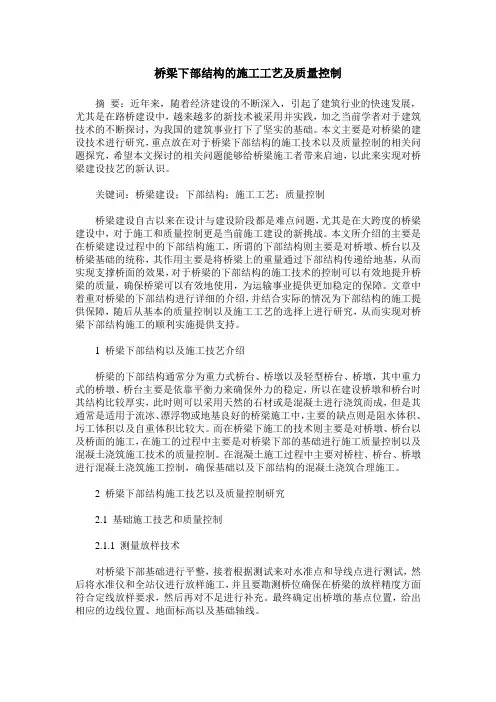

桥梁下部结构的施工工艺及质量控制摘要:近年来,随着经济建设的不断深入,引起了建筑行业的快速发展,尤其是在路桥建设中,越来越多的新技术被采用并实践,加之当前学者对于建筑技术的不断探讨,为我国的建筑事业打下了坚实的基础。
本文主要是对桥梁的建设技术进行研究,重点放在对于桥梁下部结构的施工技术以及质量控制的相关问题探究,希望本文探讨的相关问题能够给桥梁施工者带来启迪,以此来实现对桥梁建设技艺的新认识。
关键词:桥梁建设;下部结构;施工工艺;质量控制桥梁建设自古以来在设计与建设阶段都是难点问题,尤其是在大跨度的桥梁建设中,对于施工和质量控制更是当前施工建设的新挑战。
本文所介绍的主要是在桥梁建设过程中的下部结构施工,所谓的下部结构则主要是对桥墩、桥台以及桥梁基础的统称,其作用主要是将桥梁上的重量通过下部结构传递给地基,从而实现支撑桥面的效果,对于桥梁的下部结构的施工技术的控制可以有效地提升桥梁的质量,确保桥梁可以有效地使用,为运输事业提供更加稳定的保障。
文章中着重对桥梁的下部结构进行详细的介绍,并结合实际的情况为下部结构的施工提供保障,随后从基本的质量控制以及施工工艺的选择上进行研究,从而实现对桥梁下部结构施工的顺利实施提供支持。
1 桥梁下部结构以及施工技艺介绍桥梁的下部结构通常分为重力式桥台、桥墩以及轻型桥台、桥墩,其中重力式的桥墩、桥台主要是依靠平衡力来确保外力的稳定,所以在建设桥墩和桥台时其结构比较厚实,此时则可以采用天然的石材或是混凝土进行浇筑而成,但是其通常是适用于流冰、漂浮物或地基良好的桥梁施工中,主要的缺点则是阻水体积、圬工体积以及自重体积比较大。
而在桥梁下施工的技术则主要是对桥墩、桥台以及桥面的施工,在施工的过程中主要是对桥梁下部的基础进行施工质量控制以及混凝土浇筑施工技术的质量控制。
在混凝土施工过程中主要对桥柱、桥台、桥墩进行混凝土浇筑施工控制,确保基础以及下部结构的混凝土浇筑合理施工。
2 桥梁下部结构施工技艺以及质量控制研究2.1 基础施工技艺和质量控制2.1.1 测量放样技术对桥梁下部基础进行平整,接着根据测试来对水准点和导线点进行测试,然后将水准仪和全站仪进行放样施工,并且要勘测桥位确保在桥梁的放样精度方面符合定线放样要求,然后再对不足进行补充。
桥梁下部构造施工方案一、施工前期准备工作1.确定施工方案:根据桥梁的类型、跨度、荷载以及地质条件等因素,确定适合的施工方案。
2.确定施工组织设计:根据工程规模和施工进度,制定详细的施工组织设计,包括施工人员配置、设备材料调配、施工流程等。
3.确定施工图纸和施工工序:根据设计方案,绘制详细的施工图纸,并确定施工工序和施工顺序。
4.资料整理和现场勘察:整理施工所需的资料,包括设计文件、勘察资料等,并进行现场勘察,了解地质和地下设施情况。
5.施工围蔽和安全预防:在施工现场设置围蔽设施,确保施工过程中的安全。
二、基础施工工序1.土方开挖:根据设计要求,对桥梁下部结构的基础进行土方开挖。
2.基础处理:对土方开挖后的基础进行处理,包括加固、压密、排水等。
3.基础浇筑:根据设计要求和施工图纸,进行基础的浇筑工作。
4.基坑回填:基础浇筑后,进行基坑的回填,确保基础的稳定。
三、墩柱施工工序和高程。
2.墩台垫层施工:根据设计要求,在墩台部位施工垫层,保证墩台的稳定性。
3.模板安装:根据设计要求和施工图纸,在墩台上安装模板,用于浇筑墩柱。
4.钢筋安装:按照设计要求,进行墩柱的钢筋安装,确保墩柱的强度和稳定性。
5.混凝土浇筑:在模板和钢筋安装完成后,进行墩柱的混凝土浇筑工作。
四、桥墩施工工序1.工程测量:进行桥墩的位置和高程等工程测量,确保桥墩的准确位置和高程。
2.模板安装:根据设计要求和施工图纸,在桥墩上安装模板,用于浇筑桥面板。
3.钢筋安装:按照设计要求,进行桥墩的钢筋安装,确保桥墩的强度和稳定性。
4.混凝土浇筑:在模板和钢筋安装完成后,进行桥墩的混凝土浇筑工作。
五、桥台施工工序置和高程。
2.模板安装:根据设计要求和施工图纸,在桥台上安装模板,用于浇筑桥面板。
3.钢筋安装:按照设计要求,进行桥台的钢筋安装,确保桥台的强度和稳定性。
4.混凝土浇筑:在模板和钢筋安装完成后,进行桥台的混凝土浇筑工作。
六、桥面板施工工序1.预制梁安装:将预制好的梁体安装在桥墩和桥台之间,形成桥面板的主要承载结构。
桥梁下部工程施工方案一、工程概述桥梁下部工程是指桥梁主要承重构件的施工工程,包括桥墩、桥台、墩台连墙、墩斗、河床处理等。
下部工程的施工对于桥梁的安全和使用寿命有着至关重要的作用。
本方案将从施工工艺、施工组织、施工周期、质量控制等方面进行详细阐述。
二、施工工艺1.施工前准备工作(1)成立施工组织机构,明确责任部门和人员。
(2)制定施工组织设计方案,详细规定施工方案、施工机具、人员配置等内容。
(3)组织施工前勘察,了解原始地形地貌、水文地质情况,并制定相应的防洪措施。
(4)购买或租赁所需的施工设备和材料。
2.桥梁下部施工(1)桥墩施工:采用模板支模施工,首先制作好模板,在临时基础上安装模板,然后浇筑混凝土。
桥墩需要分层进行施工,每层浇筑混凝土完成后,立即进行浇注下一层。
(2)桥台施工:采用现浇预制板,首先进行模板制作,并进行验收,然后按设计要求浇筑混凝土,再将预制板安装在混凝土上。
(3)墩台连墙施工:采用现浇混凝土施工,先进行墩台施工,然后进行连墙施工,最后浇筑墩斗。
(4)河床处理:根据设计要求,对桥梁下部进行防水处理,确保河床不受冲击和侵蚀。
三、施工组织1.施工人员组织(1)成立工程部:由工程经理、技术员、安全员等组成,负责工程的整体管理和指导。
(2)施工二班组织:每班由一名班长、若干名工人组成,负责具体的施工作业。
2.施工场地组织(1)设置施工现场标识:设置标志牌、警示牌等,保证施工现场的安全。
(2)设置施工区域:根据施工需要,将施工区域划分为工区、堆料区、生活区等,请专人进行管理。
四、施工周期五、质量控制1.材料质量控制(1)混凝土:严格按照规定的配合比进行配制,水灰比要符合要求,保证混凝土强度和耐久性。
(2)钢筋:对钢筋进行验收,按照设计要求进行截面及抗拉强度的检测。
2.施工质量控制(1)模板:检查模板的制作和安装情况,保证模板的平整度和精度,防止出现模板变形和开裂等问题。
(2)浇筑工艺:严格按照浇筑工艺要求进行施工,保证混凝土的均匀性和致密性,防止出现裂缝、空鼓等问题。
桥梁上下部结构施工要点(一)上部结构一、先简支后桥面连续T 梁桥梁上部预制T 梁采用通用设计图,预制T 梁常规施工要点详见通用图说明。
现就预制T 梁施工中需注意的部分说明如下:1、预制T 梁(1)在T 梁批量预制前,应组织好梁的预制、堆放、运输、安装等工作。
对梁片按架设顺序、孔号等进行编号,并逐梁注明桥名、孔号、梁号、左右幅桥等。
堆放、安装、也应按照序号依次进行,以免引起混乱,并注意上部结构偏角方向。
(2)施工中应严格按照预制T 梁结构尺寸加工模板,确保梁高、梁宽、板厚、梁长、钢筋保护层厚度等结构尺寸满足设计要求,保证架设后桥梁尺寸吻合。
(3)混凝土浇筑必须严格捣实,禁止出现蜂窝麻面,要求保留每片预制梁的记录。
(4)应严格控制预应力张拉时混凝土的强度及龄期。
(5)预应力张拉应采用自动化、智能化预应力张拉的施工技术。
以保证预应力张拉效果达到设计的要求。
(6)为防止混凝土在早期出现收缩裂缝和边棱破损等,要加强对混凝土的养生和保护,并要求混凝土强度达到规范要求的标准后方可拆除模板。
(7)为了保证桥面铺装混凝土和预制梁体之间结合紧密,施工时结合面上的预制梁混凝土必须进行拉毛或凿毛处理,做成凹凸不小于6mm 的粗糙面。
现浇混凝土浇筑前应清除浮浆,将结合面冲洗干净并充分湿润,以保证新老混凝土的结合。
(8)预制T 梁时,应注意上部构造预埋件(包括桥面泄水管、调平钢板等)的埋设,以及预埋钢筋(包括防撞护栏、通讯管线托架、伸缩缝预埋钢筋等)的埋设。
2、T 梁吊装、堆放、运输、架设(1)预制T 梁长距离运输时要采取可靠的措施,保证预制T 梁横向稳定,不得翻转使预应力失去平衡产生破坏,应按受力位置合理吊装、放置、卸装,运输途中应防止意外破坏。
裸梁堆放应适当遮盖,不宜曝晒曝寒。
(2)预制T 梁吊运采用兜托梁底起吊法,不设吊环。
(3)架设预制T 梁时均需注意梁的斜度和方向。
(4)桥梁处在直线、缓和曲线上,预制应按照设计尺寸放样,并应严格按照梁号顺序架设。
桥梁下部结构施工技术及质量控制摘要:桥梁工程作为交通建设中的重要一环,能够跨越一些复杂地形,实现道路联通。
桥梁建设中,下部结构具有重要的支撑作用,对上部结构形成支撑。
下部结构施工必须要确保质量可靠,这样才能从根源上保障施工安全。
本文就针对桥梁工程的下部结构施工技术展开分析,并提出质量控制的相关措施,希望能够为业界人士起到一定参考作用。
关键词:桥梁工程;下部结构;施工技术;质量控制桥梁的下部结构,主要包含了基础、桥墩和桥台这几个部分,三者一体构成支撑结构,对桥梁的上部结构形成支撑,保证上部结构的稳定。
下部结构虽然不直接和车辆通行有关,但是却具有奠基性作用。
所以,在进行下部结构施工时,必须要对相关的施工技术形成了解,并且掌握好质量控制,确保下部结构施工能够达到预期的水平。
一、桥梁下部结构施工技术的分析1.基础施工基础部分是桥梁下部结构的重中之重,对桥墩、桥跨结构以及桥上可变荷载起到承载作用。
结合桥梁施工的基本特点,基础施工一般面临着软弱地基的情况,尤其是很多基础处于水流之中,会受到水流冲刷,因此施工需要考虑的问题较多。
根据技术工艺的不同,桥梁基础施工有多种不同的技术:一是桩基础技术。
在桥梁基础施工中,灌注桩技术的运用较多,通过机械挖孔、人工挖孔等方式,形成桩孔,然后将钢筋笼骨架放入到桩孔内,之后再浇筑混凝土,形成桩体。
通过桩体,就可以起到良好的支撑作用。
除了灌注桩之外,还有预制桩,预制桩是提前在预制场制作好桩体,然后运输到施工现场,通过打桩机,将桩体打入到地基内。
二是沉井基础。
该项技术是将沉井作为基础结构,从而实现桥梁上部荷载往地基传导。
沉井是由钢筋混凝土制成,四周有壁,上部无盖,下部无底。
施工时是从井孔内挖土,依靠自身重力,克服井壁的摩擦力,并下沉到设计标高,之后灌注混凝土进行封底,并填塞井孔,从而形成桥梁墩台的整体式深基础。
三是沉箱基础。
该技术也被称为气压沉箱基础,通过气压沉箱的方式,来修筑桥梁墩台或是其他的基础构筑物。
第1篇一、桥梁工程下部结构概述桥梁工程下部结构主要包括桥墩、桥台、基础等部分。
这些部分共同构成了桥梁的支撑体系,承担着整个桥梁的荷载。
下部结构的施工质量直接影响到桥梁的使用寿命和安全性。
二、桥梁工程下部结构施工流程1. 设计阶段:在桥梁工程设计阶段,需根据地质条件、荷载要求等因素,确定桥墩、桥台、基础等下部结构的类型、尺寸和材料。
2. 施工准备:在施工前,需做好以下准备工作:(1)场地平整:确保施工场地满足下部结构施工要求;(2)材料准备:按照设计要求,准备所需的各种材料,如钢筋、混凝土、模板等;(3)机械设备:根据施工需求,选择合适的施工机械设备,如挖掘机、混凝土搅拌车、泵车等。
3. 施工阶段:(1)基础施工:根据设计要求,进行桩基或扩大基础施工。
桩基施工包括桩基成孔、清孔、钢筋笼制作与安装、混凝土灌注等环节。
扩大基础施工包括基坑开挖、基底处理、钢筋笼制作与安装、混凝土浇筑等环节。
(2)桥台施工:桥台施工包括桥台基础、桥台身、桥台帽等部分。
桥台基础施工与基础施工类似,桥台身施工包括模板安装、钢筋绑扎、混凝土浇筑等环节。
桥台帽施工主要包括模板安装、钢筋绑扎、混凝土浇筑等环节。
(3)桥墩施工:桥墩施工包括桥墩基础、桥墩身、桥墩帽等部分。
桥墩基础施工与基础施工类似,桥墩身施工包括模板安装、钢筋绑扎、混凝土浇筑等环节。
桥墩帽施工主要包括模板安装、钢筋绑扎、混凝土浇筑等环节。
4. 施工质量控制:(1)钢筋工程:确保钢筋的规格、数量、位置符合设计要求;(2)混凝土工程:控制混凝土的配合比、浇筑速度、振捣密实度等,确保混凝土强度和质量;(3)模板工程:确保模板的尺寸、稳定性、平整度等满足施工要求;(4)施工监测:对下部结构施工过程进行监测,及时发现并解决施工中出现的问题。
5. 施工结束:下部结构施工完成后,进行验收,确保满足设计要求和使用功能。
三、桥梁工程下部结构施工注意事项1. 施工过程中,要严格按照设计要求和施工规范进行操作,确保施工质量;2. 注意施工安全,做好安全防护措施;3. 施工过程中,要加强与相关部门的沟通协调,确保施工顺利进行;4. 针对亚热带地区高温、降雨等施工难题,采取有效措施,确保施工质量。
第1篇一、引言桥梁下部结构是桥梁工程的重要组成部分,其施工质量直接影响到桥梁的安全和使用寿命。
为了确保桥梁下部工程施工的顺利进行,本文从施工准备、施工技术、质量控制、安全管理等方面,提出了一系列施工措施。
二、施工准备1. 施工图纸和技术交底(1)熟悉施工图纸,了解桥梁下部结构的结构形式、尺寸、材料等要求。
(2)组织技术交底,明确施工过程中应注意的问题、施工要点和注意事项。
2. 材料设备准备(1)根据施工图纸要求,准备足够的钢筋、水泥、砂、石等原材料。
(2)确保施工机械设备齐全,如挖掘机、装载机、混凝土搅拌车、泵车等。
(3)检查施工设备性能,确保其正常运行。
3. 施工场地准备(1)平整施工场地,清除杂物,确保施工场地符合要求。
(2)设置施工围挡,确保施工区域安全。
(3)设置临时设施,如办公室、宿舍、食堂等。
4. 施工人员准备(1)组织施工人员培训,提高施工人员的技术水平。
(2)明确施工人员职责,确保施工过程中责任到人。
三、施工技术1. 钻孔灌注桩施工(1)根据地质情况,选择合适的钻孔方法,如旋挖钻、冲击钻等。
(2)严格控制钻孔深度、直径、垂直度等指标。
(3)确保钢筋笼的制作和安装质量。
(4)合理控制混凝土浇筑过程,防止出现蜂窝、麻面等质量问题。
2. 墩柱施工(1)根据设计要求,制作墩柱模板,确保模板尺寸准确。
(2)严格控制混凝土浇筑过程,防止出现裂缝、蜂窝、麻面等质量问题。
(3)确保墩柱垂直度,满足设计要求。
3. 肋板台施工(1)根据设计要求,制作肋板台模板,确保模板尺寸准确。
(2)严格控制混凝土浇筑过程,防止出现裂缝、蜂窝、麻面等质量问题。
(3)确保肋板台厚度均匀,满足设计要求。
4. 盖梁施工(1)根据设计要求,制作盖梁模板,确保模板尺寸准确。
(2)严格控制混凝土浇筑过程,防止出现裂缝、蜂窝、麻面等质量问题。
(3)确保盖梁尺寸和位置准确,满足设计要求。
四、质量控制1. 材料质量检验(1)对原材料进行抽样检验,确保其符合设计要求。
桥梁工程下部结构施工技术控制措施桥梁工程在我国社会生活中的地位十分重要,它不仅仅是一项不可或缺的交通枢纽,更是城市中一道现代化的风景,要确保桥梁工程施工质量。
施工阶段是桥梁建设中极其重要一个阶段,认真做好市政桥梁工程的施工质量保证措施,对于保证施工的顺利进行与否以及预期目标实现具有重要的意义。
本文对市政桥梁工程下部结构施工技术进行了研究。
关键词:桥梁工程;下部结构;施工要点;技术措施随着城市建设规模的增大,人们的生活水平不断提高,对城市市政基础设施的建设有了更高要求,市政桥梁工程作为市政基础设施之一,人们对其施工技术提出了更高的要求。
市政桥梁工程下部结构施工技术的好坏关系着市政桥梁工程质量的好坏,因此认真做好市政桥梁工程下部结构施工技术措施,对于保证施工的顺利进行与否以及预期目标的实现具有重要的意义。
一、桥梁工程下部结构概况桥梁是我国各地区的重要交通枢纽,古代的著名桥梁建筑不计其数,它们不仅发挥着巨大的实用价值,同时也具有丰富的审美价值,尽管随着社会历史的发展进步,越来越多的交通枢纽开始出现在神州大地,但是桥梁的作用依然无可替代,桥梁下部结构作为桥梁工程的基础组成部位,在整个桥梁工程施工中占据着关键地位,一旦这一环节的施工出现问题,就会影响到桥梁工程的整体质量。
桥梁下部结构主要由桥台、桥墩和基础组成,其中,桥墩是重中之重,因为该部位的承重能力最强,它是整个桥梁工程最主要的支撑部位,桥梁工程的基础部位则需长期承受上部结构的全部荷载,若路面行驶的车辆超重,基础部位的安全性也会受到很大程度的影响。
桥台部位主要起连接桥墩和上部结构的作用。
综上所述,不难看出桥梁下部结构的施工至关重要,因此,施工人员及现场管理人员都必须高度重视桥梁下部结构的施工质量。
二、桩基础施工要点1、沉入桩:沉入桩所用的基桩主要为预制的钢筋混凝土和预应力混凝土桩。
截面形式常用的有实心方形与矩形桩和空心管桩两种。
近年来发展的PHC高强预应力混凝土空心管桩已在工程上广泛应用。
桥梁下部结构施工方案桥梁下部结构施工方案一、方案概述本施工方案是针对一座钢筋混凝土桥梁的下部结构进行施工的指导性方案。
该方案主要包括以下内容:现场准备工作、河床开挖与处理、基础与桩基施工、墩台与台基施工、支承构造施工等。
通过科学合理的施工方案,确保桥梁下部结构的施工安全与质量。
二、施工流程1. 现场准备工作在施工现场确定好施工区域,进行环境清理和地质勘探工作,确保施工安全。
设置施工现场的围栏和标志牌。
准备好施工所需的设备、材料和人员。
2. 河床开挖与处理根据桥梁设计要求,对河床进行开挖,并确保开挖范围及深度符合设计要求。
在开挖过程中,要对河床进行均匀浇水,以保持河床湿润,并及时清除冲刷物。
3. 基础与桩基施工根据设计要求,在河床上进行基础的施工。
首先,在基础位置处搭设木质模板,然后进行混凝土的浇筑,要确保混凝土均匀密实。
同时,在桥梁两侧进行桩基施工,对桥梁的承载能力起到重要作用。
4. 墩台与台基施工在完成基础与桩基施工后,进行墩台与台基的施工。
首先,根据设计要求,在墩台位置处搭设模板,并进行混凝土的浇筑。
在浇筑混凝土前,要先进行钢筋的绑扎工作,以增强墩台的承载能力。
5. 支承构造施工在完成墩台与台基施工后,进行支承构造的施工。
首先,根据设计要求,在墩台上搭设木质模板,并进行钢筋的绑扎工作。
然后进行混凝土的浇筑。
浇筑完混凝土后,对支承构造进行密实处理,确保其稳定性与安全性。
三、施工安全措施1. 施工现场设置围栏和标志牌,以保证施工区域的安全。
2. 施工人员要穿戴好安全装备,并按照操作规程进行操作。
3. 对施工现场周边的河流水位进行实时监测,确保施工过程中不受水位变化的影响。
4. 在河床开挖过程中,要注意河水的冲刷,及时清除冲刷物,以保证施工的顺利进行。
5. 对施工过程中的机械设备进行定期检查,确保设备的正常运行。
6. 施工现场要进行定期清理,防止施工垃圾对施工的影响。
通过以上施工方案和安全措施,可以确保桥梁下部结构的施工质量和施工安全。
