机械设计基础入门从零开始学习机械设计

机械设计是工程设计领域中非常重要的一部分，它涉及到各种机械设备的设计、制造和维修。对于刚开始学习机械设计的人来说，掌握基础知识和技能是非常重要的。本文将从零开始介绍机械设计的一些基础内容，帮助初学者入门机械设计。

一、机械设计的概述

机械设计是指通过对设备、零部件或系统进行合理的设计，使之具有一定的性能、质量和可靠性，并能满足特定功能和使用要求的过程。在机械设计中，需要考虑材料的选择、结构的设计、运动的传递和控制等方面。机械设计的基础包括力学、材料学、机械制图等知识，掌握这些基础知识对于机械设计非常重要。

二、机械设计的基本原理

1.力学基础：机械设计中的重要基础知识是力学，包括静力学和动力学。静力学研究不变形力学系统的平衡条件，动力学研究物体的运动规律和力的作用。了解力学的基本原理对于机械设计非常重要，可以帮助合理设计机械结构和确定机械零部件的尺寸和材料。

2.材料学：机械设计中的材料选择非常重要，不同材料具有不同的力学性能和耐久性。了解材料的性质和特点，可以根据设计需求选择合适的材料。常用的机械材料包括金属、塑料、复合材料等。

3.机械元件的设计：机械设计中的元件包括轴、轮、齿轮、传动装置等。对于不同的机械元件，需要考虑其功能和使用要求，选择合适的结构和材料来设计。同时，还需要注意元件之间的配合和传动的平稳性。

三、机械设计的软件工具

在现代机械设计中，使用计算机辅助设计（CAD）软件是非常常见的。CAD软件可以帮助设计师进行绘图、模拟分析和模型验证等工作。熟练掌握CAD软件的使用，可以提高设计效率和设计质量。常见的CAD软件包括AutoCAD、SolidWorks、CATIA等。

四、机械设计实例分析

为了更好地理解机械设计的基础知识，下面将通过一个简单的机械设计实例来进行分析。假设我们需要设计一个简单的手摇搅拌器，用于搅拌液体混合物。首先，我们需要考虑搅拌器的结构和功能要求，选择合适的材料（如不锈钢）来制作搅拌器的主要零部件。然后，根据搅拌器的功能和使用要求，设计合适的传动装置和手柄。最后，使用CAD软件进行绘图和模拟分析，验证设计的合理性。通过这个实例，我们可以加深对机械设计的理解，并提高自己的设计能力。

机械设计课程的主要内容

1. 介绍

机械设计课程是工程学领域中非常重要的一门课程，它致力于培养学生掌握机械设计理论和技术，从而能够设计出高效、可靠和经济的机械装置。本文将介绍机械设计课程的主要内容，包括设计过程、机械元件的选择与设计等方面。

2. 机械设计的基本原理

机械设计的基本原理包括运动学、动力学和机构学等方面。在这门课程中，学生将学习运动学和动力学的基本概念和方程式，了解机械系统中各个部件之间的相互作用关系。此外，机构学也是机械设计中重要的一部分，它涉及到机械装置中的连杆、齿轮、减速器等元件的设计和分析。 3. 机械设计软件的应用

机械设计课程中，学生将学习并应用一些专业的机械设计软件，如AutoCAD、SolidWorks等。这些软件可以帮助学生进行机械装置的建模、仿真和分析。学生将学习如何使用这些软件进行机械装置的设计和性能优化。

4. 机械元件的选择与设计

在机械设计过程中，选择合适的机械元件非常重要。机械设计课程中，学生将学习如何根据设计要求选择合适的材料和元件，如轴承、螺杆、电机等。此外，学生还将学习如何设计和优化这些元件，以满足设计要求。

5. 机械装置的设计过程

机械装置的设计过程包括需求分析、概念设计、详细设计和制造等阶段。在机械设计课程中，学生将学习如何进行这些设计过程中的各个阶段。他们将学习如何确定设计要求、进行概念设计和详细设计，并学习如何与制造部门进行有效的交流和协作。

6. 机械装置的优化和评估

在机械设计课程中，学生将学习如何对机械装置进行优化和评估。他们将学习如何使用数学模型和仿真工具来优化装置性能，如提高效率、降低成本等。此外，学生还将学习如何进行装置的可靠性分析和故障诊断。

7. 机械设计的实践项目

机械设计课程中，学生通常需要完成一个实践项目，以巩固所学知识和技能。这个实践项目通常涉及到一个真实的机械设计问题，学生将需要进行需求分析、概念设计、详细设计和制造等全过程。通过完成这个实践项目，学生将提高他们的机械设计能力和实践能力。 8. 结语

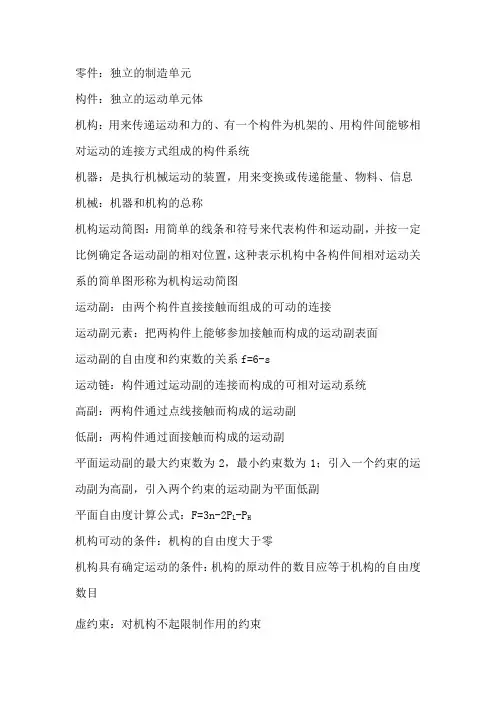

零件：独立的制造单元

构件：独立的运动单元体

机构：用来传递运动和力的、有一个构件为机架的、用构件间能够相

对运动的连接方式组成的构件系统

机器：是执行机械运动的装置，用来变换或传递能量、物料、信息

机械：机器和机构的总称

机构运动简图：用简单的线条和符号来代表构件和运动副，并按一定

比例确定各运动副的相对位置，这种表示机构中各构件间相对运动关

系的简单图形称为机构运动简图

运动副：由两个构件直接接触而组成的可动的连接

运动副元素：把两构件上能够参加接触而构成的运动副表面

运动副的自由度和约束数的关系f=6-s

运动链：构件通过运动副的连接而构成的可相对运动系统

高副：两构件通过点线接触而构成的运动副

低副：两构件通过面接触而构成的运动副

平面运动副的最大约束数为2，最小约束数为1；引入一个约束的运

动副为高副，引入两个约束的运动副为平面低副

平面自由度计算公式：F=3n-2PL-PH 机构可动的条件：机构的自由度大于零

机构具有确定运动的条件：机构的原动件的数目应等于机构的自由度

数目

虚约束：对机构不起限制作用的约束 局部自由度：与输出机构运动无关的自由度

复合铰链：两个以上构件同时在一处用转动副相连接 速度瞬心：互作平面相对运动的两构件上瞬时速度相等的重合点。若

绝对速度为零，则该瞬心称为绝对瞬心

相对速度瞬心与绝对速度瞬心的相同点：互作平面相对运动的两构件

上瞬时相对速度为零的点；不同点：后者绝对速度为零，前者不是

三心定理：三个彼此作平面运动的构件的三个瞬心必位于同一直线上

机构的瞬心数：N=K(K-1)/2

机械自锁：有些机械中，有些机械按其结构情况分析是可以运动的，

但由于摩擦的存在却会出现无论如何增大驱动力也无法使其运动

曲柄—作整周定轴回转的构件； 连杆—作平面运动的构件； 摇杆—作定轴摆动的构件； 连架杆—与机架相联的构件； 周转副—能作360˚相对回转的运动副 摆转副—只能作有限角度摆动的运动副。 铰链四杆机构有曲柄的条件： 1.最长杆与最短杆的长度之和应≤其他两杆长度之和，称为杆长条件。 2.连架杆或机架之一为最短杆。 当满足杆长条件时，其最短杆参与构成的转动副都是整转副。 铰链四杆机构的三种基本形式： 1.曲柄摇杆机构 取最短杆的邻边为机架 2.双曲柄机构 取最短杆为机架 3.双摇杆机构 取最短杆的对边为机架 在曲柄摇杆机构中改变摇杆长度为无穷大而形成曲柄滑块机构

机械轴定义及设计概述

1、轴的定义

轴基本上是任何机器的旋转部件，其横截面为圆形，用于将动力从一个部分传递到另一个部分或从动力产生机到动力吸收机。为传递动力，轴的一端与动力源相连，另一端与机器相连。轴可以根据需要是实心或空心的，空心轴有助于减轻重量并提供优势。

轴是机器中使用的非常重要的元件之一。它们用于支撑旋转部件，例如滑轮和齿轮，它们由位于刚性机器外壳中的轴承支撑。位于轴上的齿轮和皮带轮有助于传递运动。许多其他旋转元件通过键安装在轴上。由于轴所支撑的构件的反作用力和动力传递产生的扭矩，它们承受弯矩和扭矩。轴总是具有圆形横截面，可以是空心的或实心的。

轴可分为曲柄轴、直线轴、铰接轴或柔性轴，但直线轴通常用于传递动力。

轴通常设计为陡峭的圆柱杆，因此它们在整个长度上具有不同的直径，尽管具有恒定直径的轴易于生产。阶梯轴中的应力大小随其长度而变化。具有统一直径的轴不适合拆卸、组装、维护，并且这些轴在紧固安装在它们上的零件时会产生复杂性，特别是轴承。

2、轴的类型：

1）传动轴：

这些轴是阶梯轴，用于在一个源之间传递动力到另一个吸收动力的机器。在轴齿轮、轮毂或皮带轮的阶梯部分上安装用于传递运动。示例：高架轴、线轴、副轴和所有工厂的轴。

2）机械轴：

这些轴位于组件的内部，是机器的组成部分。示例：汽车发动机中的曲轴是机器轴。

3）车桥轴

这些轴支撑旋转元件，例如轮子，可以安装在带有轴承的外壳中，但轴是非旋转元件。这些主要用于车辆。示例：汽车中的车轴。

4）主轴轴

这些是机器的旋转部分；它容纳工具或工作空间。它们是短轴，在机器中使用，它们是用于机器的短轴。示例：车床中的主轴。

3、轴用材料

通常低碳钢是用于轴的材料。如果需要高强度，则使用合金钢，如镍铬、镍、铬钒钢。它们通常是通过热轧和冷拔和研磨形成的。

通常用于常规轴的材料是50 C12、50 C4、45 C8、40 C8级的碳钢。

1）用于轴的材料应具有以下特性：
