氧化再生纤维素2

94 |严重者更会放弃合作，从而影响食品包装用膜厂家的生产经营。

最后是对食品包装专用再生纤维素膜市场的不良影响。

如果该产品的技术问题或是生产问题引发了异味现象，再生纤维素膜在后续的生产和销售过程中都将受到市场的质疑，后续的检查工作成本将会增加。

3 再生纤维素膜异味的成因针对再生纤维素膜异味问题，对生产过程影响因素逐一排查，革除弊端，做根源性介入分析，才能从源头或工艺流程进行杜绝、解决。

再生纤维素膜产生异味的原因多种多样，主要受到原料处理和生产过程的影响。

以笔者所处公司为例，其曾经出现过食品包装专用再生纤维素膜异味问题，通过对原料、生产和操作等多方面的检查，对异味的成因进行了深入分析，得出影响其异味成因主要为以下三种情况：一是湿部刮刀未打紧造成的异味问题。

通过对产品生产的末端因素进行核查，可以发现生产现场湿部脱硫、漂白和水洗等处理槽体的刮刀存在未打紧的现象，刮刀打不紧，上道工序化学物质残留物就会随膜带入下一道工序处理槽体，造成最终水洗困难。

当把关联槽体刮刀逐一打紧时，产品的硫化物异味有所减轻，因此，可以判断刮刀的松紧与再生纤维素膜的异味有一定关系。

二是生产过程中的水洗不充分的问题。

在生产食品专用再生纤维素膜的过程中，需要用水流对半成品纤维素膜进行冲洗以消除异味，在尝试加大水洗槽的水洗流量之后，成品膜气味有所减轻，但加大水洗量和去除异味之间并不是正比关系，不能根除，由此可以看出，水洗量和异味的去除有一定联系，但不是最重要的原因。

最后是除去硫化合物的工艺。

在对生产操作流程进行工艺参数跟踪检查之后，发现生产环节中脱硫工艺控制不稳定，氢氧化钠脱硫浓度或温度控制不符合要求，影响脱硫程度，会导致再生纤维素膜存在硫化物的异味。

同时，针对再生纤维素膜的其他生产控制流程也进行分析，即使生产状况良好，但对这些因素进行严密控制仍具有现实意义：一是原材料的异味问题。

再生纤维素膜生产过程要用到较多的化工原料，包括多元醇软化剂、抗粘剂或食品级染料。

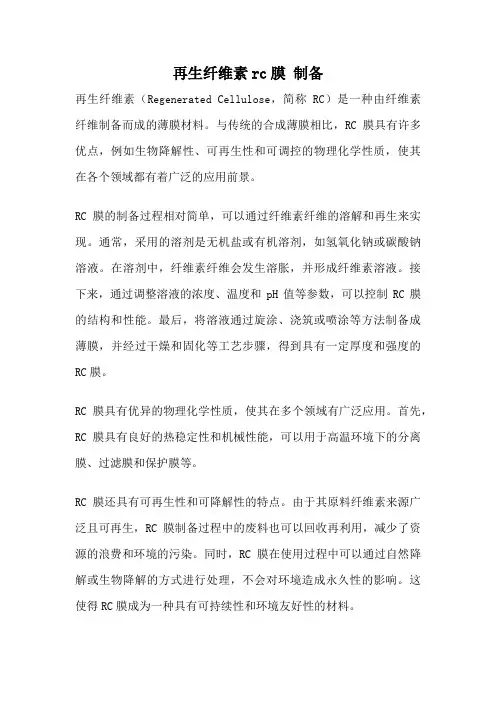

再生纤维素rc膜制备
再生纤维素（Regenerated Cellulose，简称RC）是一种由纤维素纤维制备而成的薄膜材料。

与传统的合成薄膜相比，RC膜具有许多优点，例如生物降解性、可再生性和可调控的物理化学性质，使其在各个领域都有着广泛的应用前景。

RC膜的制备过程相对简单，可以通过纤维素纤维的溶解和再生来实现。

通常，采用的溶剂是无机盐或有机溶剂，如氢氧化钠或碳酸钠溶液。

在溶剂中，纤维素纤维会发生溶胀，并形成纤维素溶液。

接下来，通过调整溶液的浓度、温度和pH值等参数，可以控制RC膜的结构和性能。

最后，将溶液通过旋涂、浇筑或喷涂等方法制备成薄膜，并经过干燥和固化等工艺步骤，得到具有一定厚度和强度的RC膜。

RC膜具有优异的物理化学性质，使其在多个领域有广泛应用。

首先，RC膜具有良好的热稳定性和机械性能，可以用于高温环境下的分离膜、过滤膜和保护膜等。

RC膜还具有可再生性和可降解性的特点。

由于其原料纤维素来源广泛且可再生，RC膜制备过程中的废料也可以回收再利用，减少了资源的浪费和环境的污染。

同时，RC膜在使用过程中可以通过自然降解或生物降解的方式进行处理，不会对环境造成永久性的影响。

这使得RC膜成为一种具有可持续性和环境友好性的材料。

再生纤维素（RC）膜作为一种新型的薄膜材料，在各个领域都有着广泛的应用前景。

其具有可再生性、可调控性和可降解性等优点，使其在医药、环境、能源和电子等领域具有广泛的应用潜力。

希望通过不断的研究和创新，能够进一步拓展和应用RC膜，为人类的生活和科技进步做出更多的贡献。
