DSP的原理与应用什么是DSP数字信号处理（Digital Signal Processing，简称DSP）是一种利用数字计算手段对传统模拟信号进行处理、分析、识别、合成等操作的技术。
相比于模拟信号处理技术，DSP具有更高的灵活性、更强的稳定性和更低的成本，因此被广泛应用于各种领域，如通信、音频处理、图像处理、雷达信号处理等。
在数字信号处理中，数字信号是以离散形式存在的，可以通过采样和量化将模拟信号转换为数字信号。
然后利用数字信号处理技术对数字信号进行滤波、变换、编码等处理，最后再将处理后的数字信号转换为模拟信号。
DSP的原理DSP的原理主要包括信号采样与量化、数字滤波、时域分析和频域分析。
以下将分别介绍这些原理及其应用。
1. 信号采样与量化在数字信号处理中，模拟信号首先需要进行采样，即在时间上离散化。
采样定理告诉我们，当采样频率满足一定的条件时，可以通过采样来准确地还原原始模拟信号。
采样定理的条件是采样频率要大于信号频率的两倍。
因此在实际应用中，为了避免采样带来的失真，通常会选择更高的采样频率。
采样之后，信号需要进行量化，即将连续的信号值离散化为有限个取值。
量化过程中，需要选取合适的量化级别，即将连续的信号分成有限个量化等级。
2. 数字滤波数字滤波是数字信号处理中最基本的操作之一，主要用于滤除信号中的噪声或不需要的频率成分。
数字滤波可以分为有限长冲激响应（FIR）滤波器和无限长冲激响应（IIR）滤波器两种。
FIR滤波器通过线性组合输入信号的多个采样点和滤波器的系数来计算滤波输出。
IIR滤波器则利用反馈，将输出值作为其中一个输入，形成滤波器的影响。
FIR滤波器的特点是稳定、易于实现，IIR滤波器则可以实现更窄的滤波带宽。
数字滤波在实际应用中广泛用于信号去噪、信号增强和通信系统中的调制解调等。
3. 时域分析时域分析是对信号在时间轴上的描述和分析。
常用的时域分析方法有自相关函数、互相关函数和卷积等。
数字信号处理器(DSP)原理及应用
④ 利用专门用于信号处理的可编程DSP芯片来实现
2020年4月12日
DSP原理及应用
12
第7章 数字信号处理器(DSP)原理及应用
⑤ 利用特殊用途的DSP 芯片实现
最高可达50MIPS ，内置A/D 及PWM型D/A转换器 ，内置MAC指令
2020年4月12日
DSP原理及应用
13
第7章 数字信号处理器(DSP)原理及应用
2020年4月12日
DSP原理及应用
16
第7章 数字信号处理器(DSP)原理及应用
1.2.1 DSP芯片的发展概况
第二阶段，DSP的成熟阶段（1990年前后）。
这个时期的DSP器件在硬件结构上更适合数字信号处理的 要求，能进行硬件乘法、硬件FFT变换和单指令滤波处理，其 单指令周期为80~100ns。
数字信号处理的实现是用硬件、软件或软硬结
合的方法来实现各种算法。数字信号处理的实现一般
有以下几种方法：
①③⑤⑥ 在用通单专基用片用于计机的通算实用DS机现DPS芯（，P片核用PC实的于机现A不）S，太I上C可复芯用用杂片软在的实件要数现（求字。如信信随F号o号着rt处处r专a理理n用、速。集C度不成语极适电
① 在通用的计算机上用软件实现
x(n) u(n) u(n 10)
x(n)
1.5 1 0.5
h(n) (0.9)n u(n)
0
h(n0)
1.5
1
0.5
10
20
30
40
n
50
0
0
10
20
30
40
50 n
y(n) x(n) h(n)
y(n)
8
9
7
2020年4月12日
DSP原理及应用
12
第7章 数字信号处理器(DSP)原理及应用
⑤ 利用特殊用途的DSP 芯片实现
最高可达50MIPS ，内置A/D 及PWM型D/A转换器 ，内置MAC指令
2020年4月12日
DSP原理及应用
13
第7章 数字信号处理器(DSP)原理及应用
2020年4月12日
DSP原理及应用
16
第7章 数字信号处理器(DSP)原理及应用
1.2.1 DSP芯片的发展概况
第二阶段，DSP的成熟阶段（1990年前后）。
这个时期的DSP器件在硬件结构上更适合数字信号处理的 要求，能进行硬件乘法、硬件FFT变换和单指令滤波处理，其 单指令周期为80~100ns。
数字信号处理的实现是用硬件、软件或软硬结
合的方法来实现各种算法。数字信号处理的实现一般
有以下几种方法：
①③⑤⑥ 在用通单专基用片用于计机的通算实用DS机现DPS芯（，P片核用PC实的于机现A不）S，太I上C可复芯用用杂片软在的实件要数现（求字。如信信随F号o号着rt处处r专a理理n用、速。集C度不成语极适电
① 在通用的计算机上用软件实现
x(n) u(n) u(n 10)
x(n)
1.5 1 0.5
h(n) (0.9)n u(n)
0
h(n0)
1.5
1
0.5
10
20
30
40
n
50
0
0
10
20
30
40
50 n
y(n) x(n) h(n)
y(n)
8
9
7
dsp的基本原理及应用
DSP的基本原理及应用1. 什么是DSPDSP（Digital Signal Processing，数字信号处理）是一种将模拟信号经过一系列数字化处理的技术。
通过在计算机或专用数字处理设备上执行数学运算来改变、分析和合成信号的特性。
DSP可以应用于音频、视频、图像、通信等领域。
2. DSP的基本原理DSP的基本原理可以总结为以下几个方面：2.1 采样和量化采样是将模拟信号转换为离散的数字信号。
它通过以一定的频率对连续时间的信号进行采集，得到一系列的采样值。
量化是将采样值进行离散化，将其映射到固定的取值集合中。
采样和量化可以通过模拟到数字转换器（ADC）实现。
2.2 数字滤波数字滤波是对信号进行滤波处理，去除不需要的频段或加强感兴趣的频段。
滤波可以通过滤波器实现，常见的滤波器包括低通滤波器、高通滤波器、带通滤波器等。
数字滤波可以采用有限长冲激响应（FIR）滤波器或无限长冲激响应（IIR）滤波器。
2.3 数字信号分析数字信号分析是对信号进行频域或时域分析来提取信号的特性。
常见的数字信号分析方法包括傅里叶变换、小波变换、自相关函数、互相关函数等。
这些方法可以用于频谱分析、频率测量、信号检测等。
2.4 数字信号合成数字信号合成是根据已有的信号特性来生成新的信号。
这可以通过重采样、插值、混响、去噪、音频合成等方法实现。
数字信号合成在音频合成、图像合成、视频合成等领域有着广泛的应用。
3. DSP的应用领域DSP在各个领域都有广泛的应用，下面列举了几个主要的应用领域：3.1 音频处理DSP在音频处理中有着重要的应用，可用于音频混响、音频降噪、音频均衡器、音频效果器等方面。
例如，通过数字滤波可以实现对音频信号的降噪处理，通过数字信号合成可以实现对音频信号的合成。
3.2 视频处理DSP在视频处理中也有较多的应用，可用于图像增强、图像分割、视频编解码等方面。
例如，通过数字滤波可以实现对视频信号的去噪处理，通过数字信号合成可以实现对视频信号的合成。
DSP应用技术-DSP及其应用概述
(1) 规格：
① C55xTM DSP内核可以为高达600 MIPS的性能提供300 MHz；
② 目前TMS320C5510 DSP已经开始投产，TMS320C5509 DSP 可提供样片；
③ 在整个C5000TM DSP平台上可实现软件兼容。
(2) 应用：功能丰富的便携产品，2G、2.5G、3G手机与基站， 数字音频播放器，数码相机，电子图书，语音识别，GPS接收器， 指纹/模式识别，无线调制解调器，耳机，生物辨识。
③ 高达7 MB的片上内存；
④ 两个多通道缓冲串行端口(McBSP)(三个用于C6202与 C6203 DSP的McBSP)；
⑤ 16位主机端口接口(HPI)(32位用于C6202、C6203与C6204 DSP的扩展总线)；
⑥ 两个32位定时器；
⑦ 300 MHz时速率高达2400 MIPS(C6203 DSP)。
(6) 具有软、硬件等待功能，能与各种存取速度的存储器接 口。
(7) 针对滤波、相关和矩阵运算等需要大量乘法累加运算的 特点，DSP芯片大多配有独立的乘法器和加法器，使得在同一 时钟周期内可以完成乘、累加两个运算。
(8) 低功耗，DSP一般为0.5～4 W，而采用低功耗技术的 DSP芯片只有0.1 W，可用电池供电。
(2) 特性：OMAP5910双内核处理器同时包括。 ① 150 MHz的TI增强ARM925微处理器： * 16 KB指令高速缓冲存储器以及8 KB数据缓冲器； * 数据与指令MMU； * 32位与16位指令集。
② 150 MHz TMS320C55xTM DSP内核： * 24 KB指令高速缓冲存储器； * 160 KB SRAM； * 用于视频算法的硬件加速器。
(3) 特性：高级自动电源管理；可配置的空闲域，以延长电 池寿命；缩短调制过程，从而加快产品上市进程。
① C55xTM DSP内核可以为高达600 MIPS的性能提供300 MHz；
② 目前TMS320C5510 DSP已经开始投产，TMS320C5509 DSP 可提供样片；
③ 在整个C5000TM DSP平台上可实现软件兼容。
(2) 应用：功能丰富的便携产品，2G、2.5G、3G手机与基站， 数字音频播放器，数码相机，电子图书，语音识别，GPS接收器， 指纹/模式识别，无线调制解调器，耳机，生物辨识。
③ 高达7 MB的片上内存；
④ 两个多通道缓冲串行端口(McBSP)(三个用于C6202与 C6203 DSP的McBSP)；
⑤ 16位主机端口接口(HPI)(32位用于C6202、C6203与C6204 DSP的扩展总线)；
⑥ 两个32位定时器；
⑦ 300 MHz时速率高达2400 MIPS(C6203 DSP)。
(6) 具有软、硬件等待功能，能与各种存取速度的存储器接 口。
(7) 针对滤波、相关和矩阵运算等需要大量乘法累加运算的 特点，DSP芯片大多配有独立的乘法器和加法器，使得在同一 时钟周期内可以完成乘、累加两个运算。
(8) 低功耗，DSP一般为0.5～4 W，而采用低功耗技术的 DSP芯片只有0.1 W，可用电池供电。
(2) 特性：OMAP5910双内核处理器同时包括。 ① 150 MHz的TI增强ARM925微处理器： * 16 KB指令高速缓冲存储器以及8 KB数据缓冲器； * 数据与指令MMU； * 32位与16位指令集。
② 150 MHz TMS320C55xTM DSP内核： * 24 KB指令高速缓冲存储器； * 160 KB SRAM； * 用于视频算法的硬件加速器。
(3) 特性：高级自动电源管理；可配置的空闲域，以延长电 池寿命；缩短调制过程，从而加快产品上市进程。
dsp原理及应用技术 pdf
dsp原理及应用技术 pdf
DSP（Digital Signal Processing）即数字信号处理，是利用数
字计算机来对连续或离散时间的信号进行采样、量化、编码和数字算法处理的技术。
它通过数字计算手段对信号进行采样、滤波、谱分析、编码压缩等处理，能够更加精确和灵活地分析和处理各种类型的信号。
DSP技术广泛应用于通信、音频、视频、雷达、医学图像处理、语音识别、控制系统等领域。
以下是几种常见的DSP应
用技术：
1. 数字滤波：通过数字滤波器实现对输入信号的滤波功能，包括低通滤波、高通滤波、带通滤波等，可用于信号去噪、频率选择等应用。
2. 数据压缩：通过数学算法对信号进行压缩编码，减少数据存储和传输的带宽需求，如音频压缩算法（MP3）、图像压缩算法（JPEG）等。
3. 语音处理：利用DSP技术对语音信号进行去噪、增强、压缩、识别等处理，可应用于语音通信、语音识别、语音合成等领域。
4. 图像处理：通过DSP算法对图像进行增强、分割、检测等
处理，广泛应用于医学图像处理、目标检测、图像识别等领域。
5. 音频处理：通过DSP技术对音频信号进行均衡、混响、降
噪、音效处理等，可应用于音频播放、音效合成、音乐处理等领域。
6. 通信信号处理：包括调制解调、信号解码、信道均衡等处理，用于移动通信、无线电频谱分析、信号检测等应用。
7. 实时控制系统：通过DSP算法对反馈信号进行采样和处理，实现控制系统的实时控制和调节，如机器人控制、自动驾驶等。
总之，DSP技术在各个领域都发挥着重要作用，通过数字计
算的精确性和灵活性，能够高效地处理和分析各种类型的信号，满足不同应用的需求。
DSP原理及应用31
DSP原理及应用

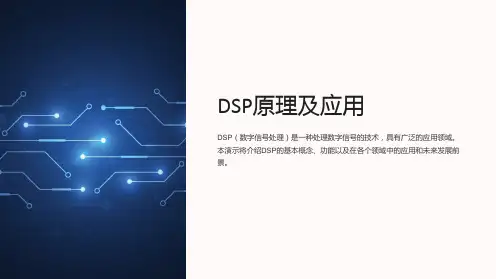

DSP（数字信号处理）是一种处理数字信号的技术，具有广泛的应用领域。 本演示将介绍DSP的基本概念、功能以及在各个领域中的应用和未来发展前 景。
基本概念
1 数字信号的处理
DSP用于对数字信号进行采样、分析、处理和合成。
2 算法与硬件结合
DSP技术结合算法和专用硬件，实现高效的信号处理。
理，如卷积、傅里叶变换等。
5
结果输出
将处理后的信号转换成模拟信号或数 字信号输出。
数字信号的滤波技术
1 FIR滤波器
有限脉冲响应滤波器，具有线性相位特性和稳定性。
2 IIR滤波器
无限脉冲响应滤波器，具有较高的处理效率和带宽。
DSP中的快速傅里叶变换(FFT)
1 基于傅里叶变换
FFT是一种快速计算傅里叶变换的算法， 用于信号频域分析和频谱估计。
3 数学和工程学科交叉
DSP涉及数学、信号处理和电子工程等学科的知识。
基本功能与特点
1 实时处理
2 高速运算
DSP能够以实时响应的速度对信号进行处 理和分析。
DSP芯片拥有高速计算能力，能够快速处 理大量复杂的数字数据。
3 灵活可编程
4 低功耗
DSP芯片可根据需求进行编程，实现不同 的信号处理算法。
DSP芯片通常采用低功耗设计，适合嵌入 式系统和移动设备应用。
DSP的应用领域
1 音频处理
2 图像处理
DSP技术在音频设备和音乐制作中的应用 广泛，如音效处理和音频编码。
DSP可用于图像去噪、边缘检测等图像处 理算法，如数字相机和图像传感器。
3 通信系统
4 医学领域
DSP在调制解调、信号编码和解码பைடு நூலகம்通信 系统中起关键作用。
DSP（数字信号处理）是一种处理数字信号的技术，具有广泛的应用领域。 本演示将介绍DSP的基本概念、功能以及在各个领域中的应用和未来发展前 景。
基本概念
1 数字信号的处理
DSP用于对数字信号进行采样、分析、处理和合成。
2 算法与硬件结合
DSP技术结合算法和专用硬件，实现高效的信号处理。
理，如卷积、傅里叶变换等。
5
结果输出
将处理后的信号转换成模拟信号或数 字信号输出。
数字信号的滤波技术
1 FIR滤波器
有限脉冲响应滤波器，具有线性相位特性和稳定性。
2 IIR滤波器
无限脉冲响应滤波器，具有较高的处理效率和带宽。
DSP中的快速傅里叶变换(FFT)
1 基于傅里叶变换
FFT是一种快速计算傅里叶变换的算法， 用于信号频域分析和频谱估计。
3 数学和工程学科交叉
DSP涉及数学、信号处理和电子工程等学科的知识。
基本功能与特点
1 实时处理
2 高速运算
DSP能够以实时响应的速度对信号进行处 理和分析。
DSP芯片拥有高速计算能力，能够快速处 理大量复杂的数字数据。
3 灵活可编程
4 低功耗
DSP芯片可根据需求进行编程，实现不同 的信号处理算法。
DSP芯片通常采用低功耗设计，适合嵌入 式系统和移动设备应用。
DSP的应用领域
1 音频处理
2 图像处理
DSP技术在音频设备和音乐制作中的应用 广泛，如音效处理和音频编码。
DSP可用于图像去噪、边缘检测等图像处 理算法，如数字相机和图像传感器。
3 通信系统
4 医学领域
DSP在调制解调、信号编码和解码பைடு நூலகம்通信 系统中起关键作用。
《DSP原理与应用》课件
DSP与模拟信号处理的比较
原始信号
模拟信号处理基于连续信号，数字信号处理基于离散信号。
处理方式
数字信号处理能够使用计算机技术来高效地实现复杂的处理算法。
系统复杂度
数字信号处理系统通常比模拟信号处理系统更加复杂，但可以实现更高的处理精度。
数字信号处理中的时间和频率分析
时间域分析
时间域分析用于了解信号随时间变化的规律，以便 更好地理解信号。
DSP在音频信号处理中的应用
音频数字信号处理
音频数字信号处理可以提高音质，混响消除，消回声降噪等方面都可以运用。
立体声
DSP在立体声方面可以实现环绕音效、模拟融合等处理。
语音识别
DSP技术在语音识别中发挥着极其重要的作用。
DSP在视频信号处理中的应用
视频编解码
DSP在视频编解码方面可以提高压缩速度和压缩比；
数字滤波器分为有限脉冲响应（FIR）和无限脉 冲响应（IIR）两种类型。
数字滤波器的特点
数字滤波器可以实现各种复杂滤波算法，具有 高精度和处理速度快等特点。
FIR与IIR数字滤波器的比较
FIR数字滤波器
FIR数字滤波器具有线性相位、相对稳定的稳态性能，但计算复杂度通常较高。
IIR数字滤波器
IIR数字滤波器具有更低的计算复杂度，但是在一些特殊情况下可能会出现不稳定性。
先进芯片技术
先进芯片技术是DSP未来发展的必要条件，新的芯片 技术必将会为DSP的智能化、小型化开辟新的道路。
人工智能
随着人工智能的发展，DSP将有更广泛的应用场景， 如机器人、自动驾驶等领域。
DSP在智能控制领域的应用前景
自动控制
在自动控制领域，DSP可以用于传感器数据采集、处理、控制回路与调节等方面。
DSP技术原理与应用
现高效的图像压缩。
3
图像识别
通过图像处理和模式识别算法，实现对 图像中物体和特征的自动识别和分类。
DSP技术在雷达信号处理中的应用
1 目标检测
利用信号处理算法，提取雷达信号中的目标信息，实现目标的自动检测和跟踪。
2 目标识别
通过特征提取和分类算法，对目标进行识别和分类，提高雷达系统的目标辨识能力。
3 抗干扰处理
利用自适应滤波和抗干扰算法，降低雷达信号中的干扰和噪声。
DSP技术的发展趋势和未来展望
随着计算能力的提升和新的算法的不断涌现，DSP技术将在更多的领域得到应用，为人们的生活带来更多的便 利和创新。
信道均衡
通过数字滤波和均衡技术，提高信道传输的稳 定性和可靠性。
频谱分析
利用FFT等数学工具，对信号频谱进行精确分析， 为信号传输和调整提供指导。
自适应调整
通过自适应滤波和均衡技术，根据信道环境实 时调整传输方式，提高系统性能。
DSP技术在音频信号处理中的应用
等化器
利用数字滤波和均衡技术，调整 音频的频率响应，实现音频的均 衡和优化。
DSP技术原理与应用
介绍DSP技术的定义、背景以及基本原理，探讨了其在通信领域、音频信号处 理、图像处理和雷达信号处理中的应用，以及未来的发展趋势和展望。
什么是DSP技术？
数字信号处理（DSP）技术通过对信号进行离散化和数学计算，实现对信号的 分析、处理和改变。它是现代通信和信息处理的基石。
DSP技术的背景
DSP技术的发展起源于20世纪70年代，随着集成电路和计算机技术的迅速发展，DSP技术得到了广泛的应用和 研究。
DSP技术的基本原理
DSP技术的基本原理包括采样、离散化、数字滤波、变换和储存等，通过这些操作可以对信号进行精确的处理 和分析。
dsp芯片的原理和开发应用pdf

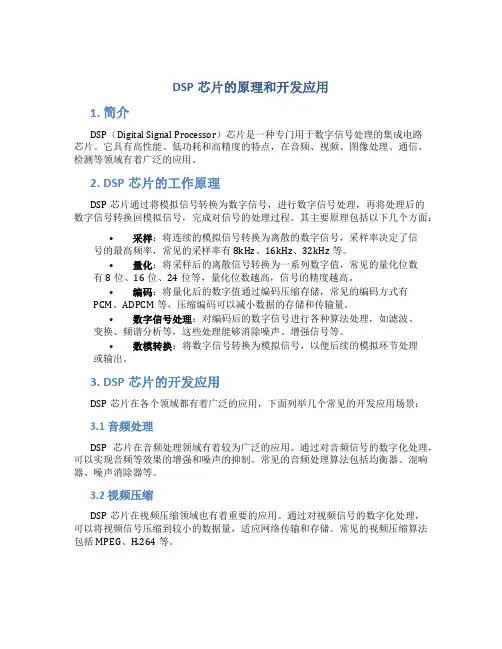

DSP芯片的原理和开发应用1. 简介DSP（Digital Signal Processor）芯片是一种专门用于数字信号处理的集成电路芯片。
它具有高性能、低功耗和高精度的特点，在音频、视频、图像处理、通信、检测等领域有着广泛的应用。
2. DSP芯片的工作原理DSP芯片通过将模拟信号转换为数字信号，进行数字信号处理，再将处理后的数字信号转换回模拟信号，完成对信号的处理过程。
其主要原理包括以下几个方面：•采样：将连续的模拟信号转换为离散的数字信号，采样率决定了信号的最高频率，常见的采样率有8kHz、16kHz、32kHz等。
•量化：将采样后的离散信号转换为一系列数字值，常见的量化位数有8位、16位、24位等，量化位数越高，信号的精度越高。
•编码：将量化后的数字值通过编码压缩存储，常见的编码方式有PCM、ADPCM等，压缩编码可以减小数据的存储和传输量。
•数字信号处理：对编码后的数字信号进行各种算法处理，如滤波、变换、频谱分析等，这些处理能够消除噪声、增强信号等。
•数模转换：将数字信号转换为模拟信号，以便后续的模拟环节处理或输出。
3. DSP芯片的开发应用DSP芯片在各个领域都有着广泛的应用，下面列举几个常见的开发应用场景：3.1 音频处理DSP芯片在音频处理领域有着较为广泛的应用。
通过对音频信号的数字化处理，可以实现音频等效果的增强和噪声的抑制。
常见的音频处理算法包括均衡器、混响器、噪声消除器等。
3.2 视频压缩DSP芯片在视频压缩领域也有着重要的应用。
通过对视频信号的数字化处理，可以将视频信号压缩到较小的数据量，适应网络传输和存储。
常见的视频压缩算法包括MPEG、H.264等。
3.3 图像处理DSP芯片在图像处理领域也有着广泛的应用。
通过对图像信号的数字化处理，可以进行图像滤波、边缘检测、图像增强等操作。
DSP芯片能够处理实时图像，在机器视觉、医学图像等领域具有重要的应用。
3.4 通信处理DSP芯片在通信处理领域也有着重要的应用。
dsp的原理及应用pdf

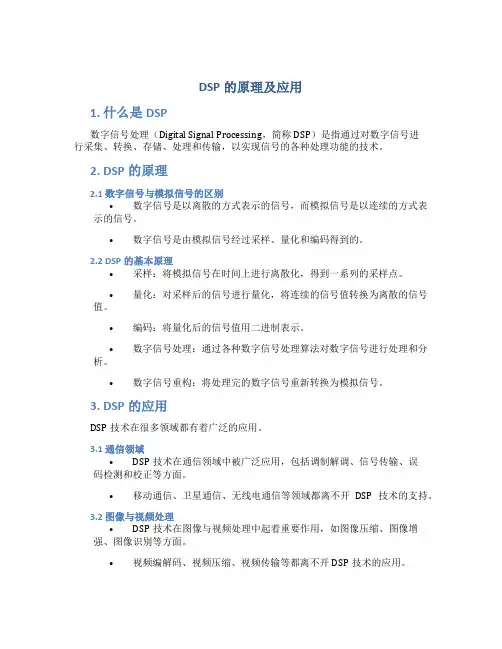

DSP的原理及应用1. 什么是DSP数字信号处理（Digital Signal Processing，简称DSP）是指通过对数字信号进行采集、转换、存储、处理和传输，以实现信号的各种处理功能的技术。
2. DSP的原理2.1 数字信号与模拟信号的区别•数字信号是以离散的方式表示的信号，而模拟信号是以连续的方式表示的信号。
•数字信号是由模拟信号经过采样、量化和编码得到的。
2.2 DSP的基本原理•采样：将模拟信号在时间上进行离散化，得到一系列的采样点。
•量化：对采样后的信号进行量化，将连续的信号值转换为离散的信号值。
•编码：将量化后的信号值用二进制表示。
•数字信号处理：通过各种数字信号处理算法对数字信号进行处理和分析。
•数字信号重构：将处理完的数字信号重新转换为模拟信号。
3. DSP的应用DSP技术在很多领域都有着广泛的应用。
3.1 通信领域•DSP技术在通信领域中被广泛应用，包括调制解调、信号传输、误码检测和校正等方面。
•移动通信、卫星通信、无线电通信等领域都离不开DSP技术的支持。
3.2 图像与视频处理•DSP技术在图像与视频处理中起着重要作用，如图像压缩、图像增强、图像识别等方面。
•视频编解码、视频压缩、视频传输等都离不开DSP技术的应用。
3.3 音频处理•DSP技术在音频处理中有着广泛的应用，如音频压缩、音频降噪、音频分析和合成等方面。
•数字音频处理的实时性和灵活性使得其在音频领域中得到了广泛的应用。
3.4 传感器信号处理•许多传感器产生的信号需要经过DSP处理才能得到有用的信息，如加速度计、陀螺仪、声纳等传感器。
•DSP技术能够对传感器产生的信号进行滤波、噪声消除、特征提取等处理，提高传感器信号的可靠性和准确性。
4. 总结DSP技术是数字信号处理的核心，通过对数字信号进行采集、转换、存储、处理和传输，实现了信号的各种处理功能。
在通信、图像与视频处理、音频处理以及传感器信号处理等领域都有着广泛的应用。
DSP原理和应用课件
= 0.9999 6948 2421 875 对Q0同样如此.
2、IEEE 754浮点数表示法
2-16 2-8 20 2-1 S 27
小数 小数 小数 指数
2-23 2-15 2-7 21
例如：
10 1 0 0 1 0 0
1
20.6 = 24(20 +2-1 + 2-2 + 2-3 + 2-4 + 2-5 + 2-6 + 2-7 + ……+ 2-23 )
= 00.01 0000 0000 0000 0000 0000 0000 0000 将结果左移一位得到乘积结果的Q31表示为：
0.01 0000 0000 0000 0000 0000 0000 0000 0 = 20000000H 表示的浮点数即为：0.25
Ⅱ、整数乘整数（数用Q0表示） Q0×Q0=Q0
DSP芯片采用了特殊的寻址方式和指令。例如 TMS320系列的位反转寻址方式及其他一些特殊的指令。 采用这些适合于数字信号处理的寻址方式和指令，能 进一步减小数字信号处理的时间。
4、DSP的应用
● 数字信号处理，如滤波、FFT、卷积等；
● 通信，如调制解调、纠错编码、传真、可 视电话等；
● 语音处理，如语音编码、语音合成、识别、 语音存储等；
|max|小于或等于32767，由下式:
2n-1 ≤ |max| ≤ 2n
可得：Q=15-n
举例：某变量取值范围为-7到15，则变量的|max| =15，n=4，则
4、定点数的算术运算
①加减法：
注意：
Ⅰ、必须保证两个操作数的定标值一样。
Ⅱ、若两个数据的Q值不同，在保证数据准确性的前提下调 整Q值使数据精度最高，即尽量将Q值小的数调整为与另一个 数的Q值一样大。
2、IEEE 754浮点数表示法
2-16 2-8 20 2-1 S 27
小数 小数 小数 指数
2-23 2-15 2-7 21
例如：
10 1 0 0 1 0 0
1
20.6 = 24(20 +2-1 + 2-2 + 2-3 + 2-4 + 2-5 + 2-6 + 2-7 + ……+ 2-23 )
= 00.01 0000 0000 0000 0000 0000 0000 0000 将结果左移一位得到乘积结果的Q31表示为：
0.01 0000 0000 0000 0000 0000 0000 0000 0 = 20000000H 表示的浮点数即为：0.25
Ⅱ、整数乘整数（数用Q0表示） Q0×Q0=Q0
DSP芯片采用了特殊的寻址方式和指令。例如 TMS320系列的位反转寻址方式及其他一些特殊的指令。 采用这些适合于数字信号处理的寻址方式和指令，能 进一步减小数字信号处理的时间。
4、DSP的应用
● 数字信号处理，如滤波、FFT、卷积等；
● 通信，如调制解调、纠错编码、传真、可 视电话等；
● 语音处理，如语音编码、语音合成、识别、 语音存储等；
|max|小于或等于32767，由下式:
2n-1 ≤ |max| ≤ 2n
可得：Q=15-n
举例：某变量取值范围为-7到15，则变量的|max| =15，n=4，则
4、定点数的算术运算
①加减法：
注意：
Ⅰ、必须保证两个操作数的定标值一样。
Ⅱ、若两个数据的Q值不同，在保证数据准确性的前提下调 整Q值使数据精度最高，即尽量将Q值小的数调整为与另一个 数的Q值一样大。
DSP原理与应用.
§1.1 数字信号处理的实现
一、数字信号处理的特点
1、优点
数字运算形式多。可以实现模拟处理很难实现，甚至无法实现的 功能． 数字系统稳定性、可靠性好。元器件性能不易受外部温度、湿度、 振动等因素变化的影响，性能稳定。抵抗外部干扰的能力强，工 作可靠。 数字系统易于模拟仿真。实验方便、成本低，设计周期短。 可重复性好。数字系统便于测试，调试和大规模集成、生产。 接口、编程方便灵活，精度高等。
关于课程学习
课程特点 课程学习需要注意的几个问题 课程安排 参考书 考核

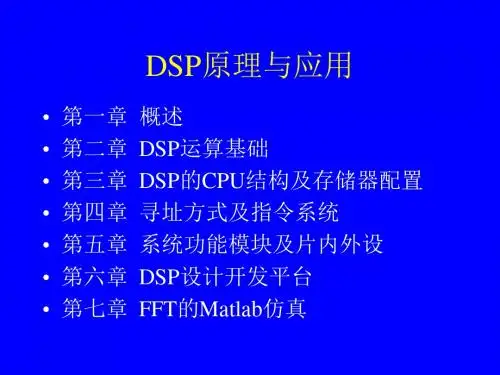

目
第1章 第2章 第3章 第4章 第5章 第6章
录
பைடு நூலகம்
概述 结构原理 程序流控制 流水线操作 应用电路设计 指令
第1章 概 述
§1.1 数字信号处理的实现
一
二
数字信号处理的特点
数字信号处理的实现方法
§1.2 DSP芯片介绍
39 e 39 无用 32 32 31 s 31 有(无)符号整数 30 f 0 0
2、辅助寄存器（AR0－AR7） CPU存取，ARAU修改，主要是产生24 bit的地址。
3、数据页指针（DP） 8个最低有效位在直接寻址方式中作为所寻址页码的指 针数据． 8－31bit被用户保留且总保持为零，16M空间被分 为256页64K字数据。 4、变址寄存器（IR0、IR1） 被ARAU用于指引地址。 5、块模寄存器（BK） 被ARAU用于循环寻址。 6、系统堆栈指针（SP） 保存系统栈顶地址，只用后24bit，中断陷阱调用，返回 以及PUSH，PUSHF，POP，POPF，指令均使用SP.
仪器仪表--如频谱分析、函数发生、锁相环、地震处理等。 自动控制--如引擎控制、深空、自动驾驶、机器人控制、 磁盘控制。 医疗--如助听、超声设备、诊断工具、病人监护等。 家用电器--如高保真音响、音乐合成、音调控制、玩具与 游戏、数字电话/电视等。
DSP原理及应用
为了适应数字信号处理各种各样的实际应用，DSP厂商 生产出多种类型和档次的DSP芯片。在众多的DSP芯片中， 可以按照下列3种方式进行分类。
①按基础特性分类
②按用途分类
③按数据格式分类
第8页
《测量与机电控制》核心课程
2、DSP芯片的特点
⑴DSP芯片的种类
①按基础特性分类
依据DSP芯片的工作时钟和指令类型进行的可分为静态DSP 芯片和一致性DSP芯片。
第 12 页
《测量与机电控制》核心课程
2、DSP芯片的特点
⑵DSP芯片的主要特点
哈佛结构：
它不同于传统的冯.诺曼结构的并行体系结构，其主 要特点是将程序和数据存储在不同的存储空间中，每个存 储器独立编址，独立访问。系统中设计了程序总线和数据 总线两条总线，从而使数据的吞吐率提高了一倍。
❖TMS320系列DSP芯片更在基本的哈佛结构上作了改进， 一是允许数据存放在程序存储器中，并被算术运算指令 直接使用，增强了芯片的灵活性；二是指令存储在高速 缓冲器中，当执行此指令时，不需要再从存储器中读取 指令，节约了一个指令周期的时间。
特殊的DSP指令：在TMS320系列中有一些特殊的DSP指令， 它们在一个指令周期内用一条指令就可以实现普通需要几条 指令才可以实现功能，如MAC指令，它可以在一个指令周期 中完成一次乘法和一次加法运算。这样即节省了时间，又提 高了编程的灵活性。
快速的指令周期：目前TMS320系列处理器的指令周期已 经达到了20ns以下，有的甚至达到了几个ns，这使得DSP 芯片能够实时实现许多DSP应用。
《测量与机电控制》核心课程
1、数字信号处理概述
⑷DSP芯片的发展概况
DSP芯片诞生于20世纪70年代末，至今已经得到了突飞 猛进的发展，并经历了以下三个阶段。
①按基础特性分类
②按用途分类
③按数据格式分类
第8页
《测量与机电控制》核心课程
2、DSP芯片的特点
⑴DSP芯片的种类
①按基础特性分类
依据DSP芯片的工作时钟和指令类型进行的可分为静态DSP 芯片和一致性DSP芯片。
第 12 页
《测量与机电控制》核心课程
2、DSP芯片的特点
⑵DSP芯片的主要特点
哈佛结构：
它不同于传统的冯.诺曼结构的并行体系结构，其主 要特点是将程序和数据存储在不同的存储空间中，每个存 储器独立编址，独立访问。系统中设计了程序总线和数据 总线两条总线，从而使数据的吞吐率提高了一倍。
❖TMS320系列DSP芯片更在基本的哈佛结构上作了改进， 一是允许数据存放在程序存储器中，并被算术运算指令 直接使用，增强了芯片的灵活性；二是指令存储在高速 缓冲器中，当执行此指令时，不需要再从存储器中读取 指令，节约了一个指令周期的时间。
特殊的DSP指令：在TMS320系列中有一些特殊的DSP指令， 它们在一个指令周期内用一条指令就可以实现普通需要几条 指令才可以实现功能，如MAC指令，它可以在一个指令周期 中完成一次乘法和一次加法运算。这样即节省了时间，又提 高了编程的灵活性。
快速的指令周期：目前TMS320系列处理器的指令周期已 经达到了20ns以下，有的甚至达到了几个ns，这使得DSP 芯片能够实时实现许多DSP应用。
《测量与机电控制》核心课程
1、数字信号处理概述
⑷DSP芯片的发展概况
DSP芯片诞生于20世纪70年代末，至今已经得到了突飞 猛进的发展，并经历了以下三个阶段。
DSP原理及应用_第07章
25微秒后第二次触发源信号到来，输入通道CONV03 （V1）、CONV04（V2）和CONV05（V3）的信号被 转换。 在双触发源的情况下，MAX CONV1的值被自动载入 SEQCNTRn，两次转换的个数相同。如果需要改变第二 次触发时转换的个数，用户必须在第二个触发源信号到 来之前通过软件修改MAX CONV1的值，否则ADC模块 就重新使用当前的MAX CONV1的值。修改MAX CONV1的值可以在适当的时候由中断服务程序来完成。 当第二个自动转换过程结束时，ADC的转换结果储存到 相应的结果寄存器中。此时，SEQ1在当前状态等待另一 个触发源信号的到来，用户可以通过软件复位SEQ1，使 SEQ1指向CONV00，并重复同样的触发源1、2转换操 作。
供电模式 ADCRFDN ADCBGDN ADCPWDN
不要把ADC的采样频率与转 换时间混淆！
采样频率取决于启动AD转 换的频率。例如1ms启动一 次，则采样频率为1KHz； 转换时间取决于AD时钟频
率，与采样频率无关。
7.4
ADC电源操作
ADC模块支持3种供电模式，通过控制寄存器 ADCTRL3进行设置：ADC上电模式、ADC掉 电模式和ADC关闭模式 。
AdcRegs．ADCCHSELSEQl．bit．CONV00=0x0； //采样ADCINA0
…… AdcRegs．ADCCHSELSEQ3．bit．CONV11=0xF；
//采样 ADCINB7
顺序采样结果储存方式
ADC工作模式
ADC的排序器(SEQ1、SEQ2或 SEQ)可以工作连 续模式和启动/停止模式； 连续模式下必须通过中断服务程序将A/D相关寄 存器的内容（如SEQCNTRn、SEQ1等）进行复 位操作后，才能使排序器再次启动转换 ； 在启动/停止模式，A/D控制寄存器ADCTRL1中 的CONT_RUN位必须被设置为0，当排序器完成 第一个序列转换后，可以在没有复位到初始状态 的情况下，就可以被SOC触发源再次启动转换， 这种方式可在时间上与多个SOC触发源同步。
dsp控制电机的原理及应用
DSP控制电机的原理及应用一、引言随着数字信号处理（Digital Signal Processing，DSP）技术的不断发展，其在电机控制领域的应用越来越广泛。
本文将介绍DSP控制电机的原理及其在工业生产和科学研究中的应用。
二、DSP控制电机的原理DSP控制电机的原理主要涉及以下几个方面：1. 数字信号处理技术DSP技术使用数字信号而不是模拟信号进行处理，通过将信号转换为数字形式，可以实现对信号进行更精确的处理和控制。
在电机控制中，DSP技术可以实现对电机速度、位置、力矩等参数的测量和控制。
2. 控制算法在DSP控制电机中，控制算法起着至关重要的作用。
常用的控制算法包括PID控制算法、模糊控制算法、神经网络控制算法等。
这些控制算法可以根据电机的特性和需求来选择和优化，以实现对电机的精确控制。
3. 实时性要求电机控制通常需要具备实时性能，即控制信号的响应时间要求较短。
DSP技术的高速运算和并行处理能力使得其具备较好的实时性能，可以满足电机控制的实时要求。
4. 接口设计DSP控制电机需要与电机驱动器进行接口设计，以实现对电机的控制信号传输。
接口设计需要考虑通信协议、数据格式、信号电平等因素，以确保控制信号的可靠传输和正确解析。
三、DSP控制电机的应用DSP控制电机在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 工业生产在工业生产中，DSP控制电机可以应用于机器人、自动化生产线、数控机床等设备上。
通过精确控制电机的速度、位置和力矩等参数，可以提高生产效率和产品质量。
2. 交通运输在交通运输领域，DSP控制电机可以应用于电动汽车、电动自行车等交通工具上。
通过对电机的精确控制，可以提高能源利用效率和行驶稳定性，减少尾气排放和噪音污染。
3. 物流仓储在物流仓储领域，DSP控制电机可以应用于物流输送设备、堆垛机器人等设备上。
通过对电机的精确控制，可以实现自动化物流和仓储管理，提高物流效率和准确性。
dsp原理与应用的摘要
DSP原理与应用的摘要概述数字信号处理（Digital Signal Processing，简称DSP）是一种利用数字技术对模拟信号进行采样、处理和重构的技术。
DSP技术经过半个多世纪的发展，已广泛应用于通信、音频、图像、视频和雷达等领域。
本文将介绍DSP的基本原理和主要应用。
原理1.采样和量化：–采样是将连续时间的模拟信号转换为离散时间的数字信号，采样频率应满足奈奎斯特采样定理。
–量化是将连续的幅度值转换为有限数量的离散幅度值。
2.离散时间信号和系统：–离散时间信号是在离散时间点上取值的信号。
–离散时间系统是对离散时间信号进行处理的系统，包括线性时不变系统和非线性时不变系统。
3.频域分析：–快速傅里叶变换（FFT）是常用的频域分析方法，可以将信号从时域转换到频域。
–频率响应是描述系统对不同频率信号的响应情况。
4.滤波器设计：–无限脉冲响应（IIR）滤波器基于差分方程实现，具有较高的频率选择性和阶数较低的特点。
–有限脉冲响应（FIR）滤波器基于线性相位的冲击响应实现，具有较高的稳定性和可控性。
应用1.通信领域：–调制和解调：利用DSP技术实现信号的调制和解调，如频率调制、振幅调制等。
–信号编码和解码：DSP可以对音频、视频等信号进行压缩编码和解码，如MP3、H.264等。
2.音频处理：–降噪：利用DSP技术对音频信号进行滤波处理，降低噪音干扰。
–声音增强：通过DSP算法对音频信号进行增强，提高听音效果。
3.图像处理：–图像滤波：DSP可以对图像进行平滑滤波、锐化滤波等，改善图像质量。
–特征提取：利用DSP算法对图像进行特征提取，如边缘检测、目标检测等。
4.视频处理：–视频编解码：DSP可以对视频信号进行压缩编码和解码，如MPEG、H.264等。
–运动估计：通过DSP算法对视频序列进行运动估计，实现视频压缩和增强。
总结DSP技术在各个领域都有着广泛的应用。
通过采样和量化、频域分析、滤波器设计等原理，可以对信号进行数字化处理。
