浅谈反射式强度型光纤传感器.

光纤传感器的特点和工作原理1.高灵敏度：光纤传感器能够接收到非常微弱的光信号，并将其转化为电信号进行数据处理。

这种高灵敏度使得光纤传感器可用于检测微小的变化和测量精细的物理量。

2.抗干扰性强：光纤传感器的光信号传输过程中不受电磁干扰的影响，使其具有较高的抗干扰性能。

与其他传感器相比，光纤传感器更适用于恶劣环境或强电磁干扰的场景。

3.长距离传输：光纤传感器光信号可以在长距离内传输而不损失信号质量，通常达到数公里甚至数十公里以上。

这使得光纤传感器适用于需要远距离传输的应用，如油井测量和风力发电等。

4.多通道传感：光纤传感器可以通过利用光纤束分光器将光信号分离为多个通道，从而可以同时监测多种物理量。

这种多通道传感方式使得光纤传感器在复杂环境下能够实现多参数的测量。

5.可编程性强：光纤传感器的灵活性较高，可以通过编程实现不同物理量的测量和检测。

这种可编程性使得光纤传感器可以应用于不同领域的需求，如工业自动化、医疗检测和环境监测等。

1.光源发出光信号：光源通常是一种辐射能量较高的光发射器，如激光器、发光二极管等。

光信号从光源中发出，并进入光纤。

2.光信号在光纤中传播：光信号经过光纤中的全反射现象进行传输。

光纤外部环境的变化会引起光信号的相位、强度和频率等发生变化。

3.光信号与环境变化相互作用：当光信号遇到光纤的外表面或内部材料时，会发生干涉、散射、吸收等与环境变化相关的效应。

这些效应会改变光信号的特性，进而实现对环境变量的测量。

4.光检测器检测光信号：光检测器通常是一种能够将光信号转化为电信号的器件，如光电二极管、光敏电阻等。

光检测器接收光信号并将其转化为电信号，供后续的信号处理和数据分析。

5.信号处理和数据分析：光纤传感器中的电信号经过信号处理和数据分析，得到我们所需的物理量或信息。

这些处理方法可以根据具体的应用需求进行选择和优化，以实现精确的测量和监测。

总之，光纤传感器具有高灵敏度、抗干扰性强、长距离传输、多通道传感和可编程性强等特点。

光纤传感器的工作原理光纤传感器作为一种重要的光学传感器，广泛应用于各个领域，如光通信、工业自动化、医疗设备等。

本文将介绍光纤传感器的工作原理及其在实际应用中的特点。

一、工作原理光纤传感器是利用光学原理来实现物理量的检测和测量的装置。

它基于光的传输、反射、折射、散射等现象，通过改变光的强度、频率或相位来感知和测量被测物理量。

1. 光传输光纤传感器中的光信号通过光纤传输到被测物体或环境中。

光纤具有优异的光导传输特性，可以保证光信号在传输过程中的稳定性和可靠性。

2. 光的接收与反射被测物体或环境中的光信号与光纤发射的光信号相互作用后，一部分被反射回光纤。

这里的反射可以是由于光的散射、反射或折射等效应引起的。

3. 光的探测与解读通过光纤传感器接收到的反射光信号会被传感器内部的光电探测器接收并转换成电信号。

电信号会被后续的电路处理和解读，从而获取被测量的物理量信息。

二、特点和应用光纤传感器具有以下特点，使其在各个领域得到广泛应用：1. 高精度光纤传感器具有高分辨率和高灵敏度，可以对微小物理量进行准确测量。

同时，光纤传感器还能实现长距离的传输，适用于大范围的测量需求。

2. 免受干扰光纤传感器的信号传输是光学信号，不会受到电磁干扰，有较高的抗干扰能力。

这使得光纤传感器在工业自动化、电磁环境复杂的场合下具有稳定可靠的性能。

3. 多功能光纤传感器可以根据需求设计不同的传感结构，实现对不同物理量的测量。

如温度、压力、湿度等物理量都可以通过光纤传感器进行检测。

4. 实时性光纤传感器的工作响应快速，能够实时获取被测物理量的变化。

这使得在对实时监测和控制要求较高的应用领域，如工业生产过程中的物料流动监测等，光纤传感器发挥了极其重要的作用。

光纤传感器由于其独特的工作原理和优越的性能，在多个领域有广泛的应用。

以下是一些典型的光纤传感器应用案例：1. 环境监测通过光纤传感器，可以实时监测环境参数，如温度、湿度、气体浓度等。

这对于环境保护、工业安全等方面具有重要意义。

实验四光纤传感器————位移测量实验目的1、光纤位移传感器的结构与工作原理。

2、光纤传感器的输出特性曲线。

实验原理反射式光纤位移传感器是一种传输型光纤传感器。

其原理如图1所示：光纤采用Ｙ型结构，两束光纤一端合并在一起组成光纤探头，另一端分为两支，分别作为光源光纤和接收光纤。

光从光源耦合到光源光纤，通过光纤传输，射向反射片，再被反射到接收光纤，最后由光电转换器接收，转换器接受到的光源与反射体表面性质、反射体到光纤探头距离有关。

当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。

显然，当光纤探头紧贴反射片时，接收器接收到的光强为零。

随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。

图2所示就是反射式光纤位移传感器的输出特性曲线，利用这条特性曲线可以通过对光强的检测得到位移量。

反射式光纤位移传感器是一种非接触式测量，具有探头小，响应速度快，测量线性化（在小位移范围内）等优点，可在小位移范围内进行高速位移检测。

图1 反射式位移传感器原理图2 反射式光纤位移传感器的输出特性实验所需部件：光纤（光电转换器）、光电传感器模块、{光纤光电传感器实验模块}、支架、电压表示波器、螺旋测微仪、反射镜片实验步骤：1、观察光纤结构：本实验仪所配的光纤探头为半圆型结构，由数百根导光纤维组成，一半为光源光纤，一半为接收光纤。

2、连接主机与实验模块电源线及光纤变换器探头接口，光纤探头装上通用支架（原装电涡流探头），{探头支架}，探头垂直对准反射片中央（镀铬圆铁片），螺旋测微仪装上支架，以带动反射镜片位移。

端接电压表，首先旋动测微仪使探头紧贴反射镜片（如3、开启主机电源，光电变换器V输出≈0，然后旋动测微仪，两表面不平行可稍许扳动光纤探头角度使两平面吻合），此时V使反射镜片离开探头，每隔0.2mm记录一数值并记入下表：位移距离如再加大，就可观察到光纤传感器输出特性曲线的前坡与后坡波形，作出V-X 曲线，通常测量用的是线性较好的前坡范围。

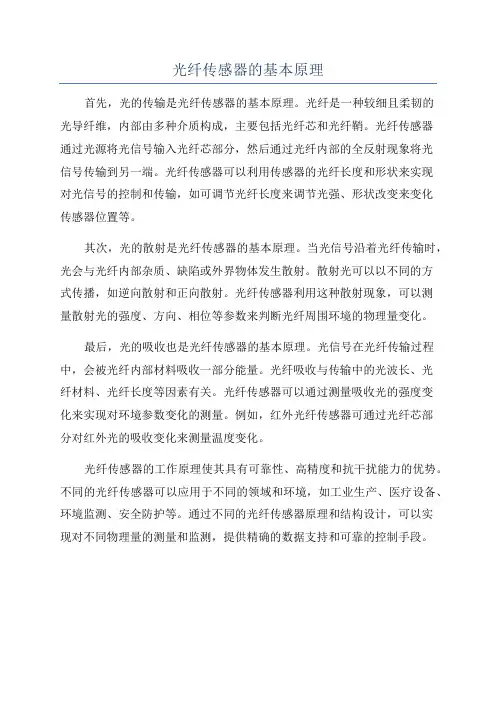

光纤传感器的工作原理光纤传感器是一种能够通过光学原理实现测量和控制的传感器。

它利用光传输的特性，将光信号转换为电信号，从而实现对各种物理量、化学量和生物量的测量。

光纤传感器具有高灵敏度、高分辨率、无电磁干扰、不易受环境条件影响等优点，被广泛应用于工业自动化、环境监测、医学诊断等领域。

光纤传感器的工作原理主要分为两部分，光传输和光信号检测。

首先，我们来了解一下光传输的原理。

光纤是一种采用全反射原理传输光信号的光学导波介质。

它由中心芯和包裹在外面的包层组成。

中心芯是一个直径非常细微的玻璃或塑料材料，具有较高的折射率。

包层的折射率比中心芯低，起到了折射光线的作用，使光信号得以在光纤中传输。

当光信号进入光纤时，它会被中心芯完全反射，沿着光纤的长轴向另一端传输。

因为光线是在全反射的条件下传输的，所以光纤具有很好的光损耗特性，能够传输很长的距离而不会产生明显的信号衰减。

此外，光纤的直径细微，所以它具有一定的柔韧性，能够弯曲和弯折，适用于各种复杂环境的应用。

在光信号检测方面，光纤传感器采用了不同的工作原理，可分为干涉型、散射型、吸收型和荧光型等。

其中，干涉型光纤传感器是利用光束经过传感器中的情况下，光强发生改变的原理，进行测量和控制。

例如，光纤干涉仪是一种利用光纤干涉现象进行测量的传感器，它通过光纤的干涉现象来确定被测物理量的大小。

散射型光纤传感器通过光的散射特性来测量被测物理量。

例如，光纤散射传感器是利用光纤中的散射现象进行测量的传感器，它通过测量光信号的散射强度来计算被测物理量。

吸收型光纤传感器则是通过测量光的吸收特性来判断被测物理量。

例如，光纤吸收传感器常用于医学诊断中，可以通过测量组织中特定波长的光的吸收强度来判断组织的病理变化。

荧光型光纤传感器是利用荧光现象进行测量的传感器，它通过测量荧光物质的激发和发射光强度来判断被测物理量。

荧光型光纤传感器常用于生物医学领域，可以实现对生物分子、细胞和组织的非侵入式测量。

11光控定位光纤开关——光纤式传感器的测试项目描述•光纤开关与定尺寸检测装置是利用光纤中光强度的跳变来测出各种移动物体的极端位置，如定尺寸、定位、记数等。

特别是用于小尺寸工件的某些尺寸的检测有其独特的优势。

如图11-1所示，当光纤发出的光穿过标志孔时，若无反射，说明电路板方向放置正确。

•通过本项目的学习。

•主要给大家介绍光纤•式传感器（简称光纤•传感器）工作原理及•相关传感器。

知识准备•光纤传感器的结构和原理•（一）光纤• 1. 光纤结构•光纤透明、纤细，虽比头发丝还细，却具有能把光封闭在其中，并沿轴向进行传播的特征。

中心的圆柱体叫作纤芯，围绕着纤芯的圆形外层叫作包层。

纤芯和包层主要由不同掺杂的石英玻璃制成。

光纤的结构光缆的外形及光纤的拉制各种装饰性光导纤维发光二极管产生多上海东方明珠种颜色的光线，通过光导纤维传导到东方明珠球体的表面。

在计算机控制下，可产生动态图案。

光纤的类型阶跃型：光纤纤芯的折射率分布各点均匀一致，称为多模光纤。

梯度型：梯度型光纤的的折射率呈聚焦型，即在轴线上折射率最大，离开轴线则逐步降低，至纤芯区的边沿时，降低到与包层区一样。

常用光纤类型及参数如表所示。

纤芯直径包层直径 /m m /mm 类型 单模 折射率分布 数孔径 值 2～880～1250.10～0.15 多模阶跃光纤(玻璃)80～200100～2500.1～0.3 多模阶跃光纤(玻璃/塑料)200～1000230～12500.18～0.50 50～100125～1500.1～0.2 多模梯度光纤2．光纤的传输原理•（1）光的折射定律•当光由光密物质(折射率n)入射至光疏物质(折射率n)时12发生折射光的反射、折射当一束光线以一定的入射角θ1从介质1射到介质2的分界面上时，一部分能量反射回原介质；另一部分能量则透过分界面，在另一介质内继续传播。

光的全反射当减小入射角时，进入介质2的折射光与分界面的夹角将相应减小，将导致折射波只能在介质分界面上传播。

反射式光纤传感器接收光功率理论分析李叶芳【摘要】反射式强度型光纤传感器可以有各种不同的结构,而利用被测物做反射面是其中最简单、容易实现的一种.文章从多模光纤组合光场的强度分布着手,推导出了光纤传感器接受光功率与测量距离之间的关系,而测量距离是由反射镜到接收光纤端面之间的长度决定的,其目的是为制作光纤传感器提供理论依据.【期刊名称】《实验科学与技术》【年(卷),期】2010(008)006【总页数】3页(P9-10,108)【关键词】反射式强度型光纤传感器;微位移;理论分析;多模光纤【作者】李叶芳【作者单位】大连理工大学物理与光电工程学院,辽宁,大连,116024【正文语种】中文【中图分类】TP212.14;TN253反射式微位移强度型光纤传感器,因为结构简单、容易设计,在科研、生产及教学实验中获得了应用[1-2]。

反射式微位移强度型光纤传感器的精度与光纤接收光功率的多少有关,大的光纤口径可以接收更大面积的光信号,因此,这种传感器多采用多模光纤制作而成。

对于多模光纤,因为传导了大量模式,会使精确计算光纤中所有导模的相位和振幅变得极端困难。

本文从理论上给出了传感器的接收光功率与反射镜到接收光纤端面距离之间的关系,为进一步精确设计制作光纤传感器提供了理论依据。

如图1所示,反射式微位移强度型光纤传感器由光源、多模光纤、耦合器、反射镜、折射率匹配液以及探测器组成。

光源发出的光经过 2X2耦合器分成两束,一束进入折射率匹配液中衰减掉。

另一束经光纤端面输出到达反射镜 (被测物),反射镜能将光束按原路返回,再经 2X2耦合器分束后,最终到达探测器及计算机。

当被测物受到外界影响使反射镜到光纤端面的距离发生变化时,反射回到光电探测器的光功率就会发生相应的变化,光纤传感器就是根据光功率的变化测出被测量的。

描述反射式微位移强度型光纤传感器的重要参数:(1)光纤传感器中接收的光功率 P;(2)光纤输出端到反射镜 (被测物)之间的距离 Z。

光纤传感器的测试原理一、光纤传感原理：光纤传感原理是指利用光纤的光学特性进行传感测量。

光纤是一种具有高折射率的细长光导纤维，可以将光信号沿着光纤传输。

光纤传感器利用光纤的两种基本工作原理进行测量：1.光纤干涉原理：通过在光纤中引入干涉现象，实现对一些物理量的测量。

光纤干涉传感器包括两种类型：尖端反射型和拉曼散射型。

尖端反射型光纤干涉传感器是将光纤的一根端面加工成一个倒置的V型结构，光信号经过该结构后在光纤内发生反射，形成干涉现象。

当目标物体与传感结构发生位移或变形时，反射光发生相位差，利用干涉现象测量相位差的变化就可以得到目标物体的位移或变形信息。

拉曼散射型光纤干涉传感器是通过对光纤中的拉曼散射信号进行分析，实现对温度、压力等物理量的测量。

当光线在光纤中传输时，会发生拉曼散射现象，该散射光的频率与介质的温度和压力相关。

通过对散射光进行分析，可以得到物理量的信息。

2.光纤光栅原理：通过在光纤中引入光栅结构，实现对一些物理量的测量。

光栅是一种光学微结构，通过在光纤的芯部或包层中引入周期性的折射率变化，形成光栅，当光信号经过光栅时，会发生光栅衍射和干涉现象，根据衍射和干涉的规律，可以测量光纤中的温度、压力等物理量。

二、光信号测量原理：光信号测量原理是指利用光纤传感器将光信号转化为电信号，通过对电信号进行分析，实现对物理量的测量。

光信号转化为电信号的过程主要有两个步骤：光信号的采集和光信号的转化。

1.光信号采集：当光信号经过光纤传感器时，会与传感器中的物理量发生相互作用，改变光信号的特性。

光纤传感器会采集这些光信号，并将其传输到信号采集设备中。

2.光信号转化：信号采集设备将采集到的光信号转化为电信号。

一种常见的转化方式是利用光电二极管将光信号转化为光电流信号，再通过电路进行放大和处理，最终得到与物理量相关的电信号。

光信号的转化过程中还需要考虑光信号的衰减和噪声的干扰。

光信号在传输过程中会发生衰减，因此需要进行补偿。
