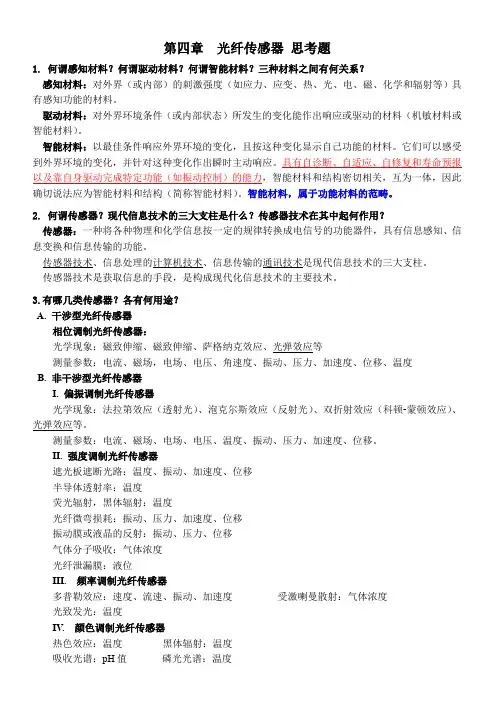

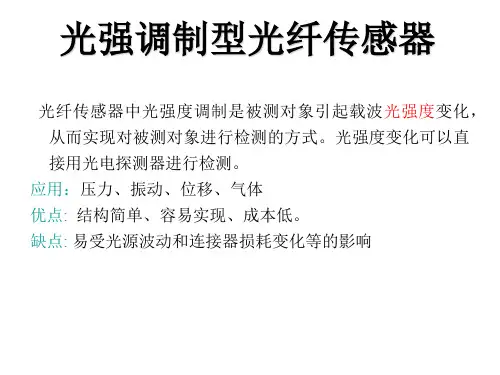

强度调制型光纤传感器原理《光纤传感技术》强度调制传感机理υ特点：简单，经济，可靠υ缺点：精度低入射光波出射光波I 1t I s t 强度调制区I D tI o t 信号信号强度调制方式υ反射式υ透射式υ光模式耦合υ折射率υ光吸收系数1. 反射式强度调制原理υ非功能型υ原理d < a/2T → a >2dT , 耦合至输出光纤的功率=0d > (a+2r)/2T → a <2dT-2r, 耦合系数=（r/2dT )2；a/2T ≤ d≤ (a+2r)/2T, 由重叠部分的面积确定a R R=r+2dTrδad 可移动反射镜Out In T=tg （sin -1NA)=a/2d 源光纤的像2d 2012P r F P r dT δα⎛⎫⎛⎫==⋅ ⎪ ⎪⎝⎭⎝⎭1.1 反射式强度调制位移传感【例】已知：阶跃光纤F-d 曲线，2r ＝200μm ，NA ＝0.5，间距 a ＝100 μm, 则F 随d 变化速率0.005％/ μm问：系统分辨率10-7 ?(位移）A 20040050耦合效率/%反射位置600d=320μm 7.2%的效率Fd1.2 反射式光纤传感单元类型x x I TxI T 传光束型双光纤型单光纤型2. 透射式强度调制υ调制原理：遮光υ调制方法：芯径金属包层xD 入射光出射光发射光纤接收光纤-0.5D 0.51.00xI 0.5D -0.9D 0.9D 调制区域动纤式、遮光屏、吸收材料…2.1 透射强度调制类型υ光纤→光纤直接耦合：灵敏度低、动态范围小υ光纤→光纤透镜耦合：F 与反射式计算相同υ光栅遮光屏： 灵敏、简单、可靠dT d发射光纤接收光纤可移动遮光屏r δ发射光纤接收光纤透镜透镜移动光栅3. 光模式-受抑全内反射传感器υ传感头-多模光纤υ机理-芯模 包层模υ类型：υ透射式– 振动、位移υ缺点：需要精密机械调整和固定装置υ反射式υ无需精密调整装置υ应用：浓度、气/液二相流、温度等纤芯θ全内反射角位移x 固定光纤可动光纤入射光输出光3.1 光模式-微弯传感器υ传感头：多模光纤υ机理：芯模 包层模υ应用：压力、水声变形器光纤最小可测位移：0.01nm 动态范围：110dB4. 折射率υ光纤折射率变化型υ纤芯与包层折射率温度系数不同 测温υ主要应用：温度报警υ倏逝波耦合型υ边抛热敏光纤υMPDυ反射系数型—受抑全内反射型n2n3n15. 光吸收系数-辐射传感器υ光纤吸收特性υ辐射 吸收损耗增加，输出功率下降υ敏感源：x射线、γ射线、中子射线光纤υ特点：灵敏度高、线性范围大、有‘记忆’性（pp.58 图2-14）。
２００8年9月中国医学物理学杂志Sep ．,２００8第２5卷第5期ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＭｅｄｉｃａｌＰｈｙｓｉｃｓＶｏｌ．25．Ｎｏ．5光纤传感器的基本原理及在医学上的应用孙素梅1，陈洪耀2，3，尹国盛2（1.漯河医学高等专科学校，河南漯河462000；2.河南大学物理与电子学院，河南开封475004；3.中国科学院安徽光学精密机械研究所，安徽合肥230031）摘要：目的：本文的目的简要介绍光纤传感器的基本原理和简单分类，重点阐述传光型光纤传感器在医学的压力、流速、ｐＨ值等五方面的应用。
方法：光纤传感器基本原理是将光源发出的光经光纤送入调制区，在调制区内，外界被测参数与进入调制区的光相互作用，使光的强度、频率、相位、偏振等发生变化成为被调制的信号光，再经光纤送入光探测器、解调器而获得被测物理量。
光纤传感器按其传感原理可分为两大类：一类是传光型传感器，另一类是传感型传感器。
结果：目前在医学上应用的主要是传光型光纤传感器。
光纤传感器主要优点：小巧、绝缘、不受射频和微波干扰、测量精度高。
医疗上的图象传输是传输型光纤传感器应用中很有特色的一部分。
只需将许多光纤组成光纤束，就可以做成能有效地使图象空间量子化的传感器。
自从光导纤维引入到内窥镜以后，扩大了内窥镜的应用范围。
光导纤维柔软、自由度大、传输图象失真小、直径细等优点使得各种内窥镜检查人体的各个部位几乎都是可行的，且操作中不会引起病人的痛苦与不适。
其中光纤血管镜已应用于人类的心导管检查中。
在进行激光血管成形术时，血管镜可提供很多重要的信息，用以引导激光辐射的方向，选择激光的能量和持续时间，并可了解在成形术后的治疗效果。
光纤内窥镜不仅用于诊断，也正进入治疗领域中，例如用于做息肉切除手术等。
微波加温治疗技术是当前治疗癌症的有效途径，但微波加温治疗癌症技术的温度难以控制，而光纤温度传感器恰可以对微波加温治疗癌症的有效温度进行监测，从而使温度不致于过高杀死人体的正常细胞，也不会过低达不到治疗目的，使癌细胞进一步扩散。
光电检测技术第一章2.什么是能带,允带,禁带,满带,价带和导带?绝缘体,半导体,导体的能带情况有何不同?答:晶体中电子所能具有的能量范围在物理学中往往形象化地用一条条水平横线表示电子的各个能力值.能量愈大,线越高,一定能量范围内的许多能级形成一条带,称为能带。
其中允许被电子占据的能带称为允带。
允带之间的范围是不允许电子占据的，称为禁带。
在晶体中电子的能量状态遵守能量最低原理和泡利不相容原理，晶体最外层电子壳层分裂所形成的能带称为价带。
价带可能被电子填满也可能不被填满，其中被填满的能带称为满带。
半导体的价带收到光电注入或热激发后，价带中的部分电子会越过禁带进入能量较高的空带，空带中存在电子后即成为导电的能带—导带。
对绝缘体和半导体，它的电子大多数都处于价带，不能自由移动，但是热，光等外界因素的作用下，可以少量价带中的电子越过禁带，跃迁到导带上去成为载流子。
绝缘体和半导体的区别主要是禁的宽度不同。
半导体的禁带很窄，绝缘体的禁带宽一些，电子的跃迁困难的多，因此，绝缘体的载流子的浓度很小。
导电性能很弱。
实际绝缘体里，导带里电子不是没有，并且总有一些电子会从价带跃迁到导带，但数量极少，所以，在一般情况下，可以忽略再外场作用下他们移动所形成的电流。
但是，如果外场很强，束缚电荷挣脱束缚而成为自由电荷，则绝缘体就会被“击穿”而成导体。
6.什么是外光电效应和内光电效应,他们有那些应用答：在光照下，物体向表面以外的空间发射电子的现象称为外光电效应。
物体受到光照后所产生的光电子只在物质内部运动而不逸出物质的现象称为内光电效应，内光电效应又可分为光电导效应和光伏特效应。
外光电效应可用于制造光电管和光电倍增管。
内光电效应中光电导效应可用于制造光敏电阻、光生伏特效应可用于制造光电二级管、光电池、光电三级管等。
第二章1.光电检测器件中常见的噪声又那些，答：热噪声，散粒噪声，产生-复合噪声，i/f噪声，温度噪声等热噪声，为载流子无规则的热运动造成的噪声。

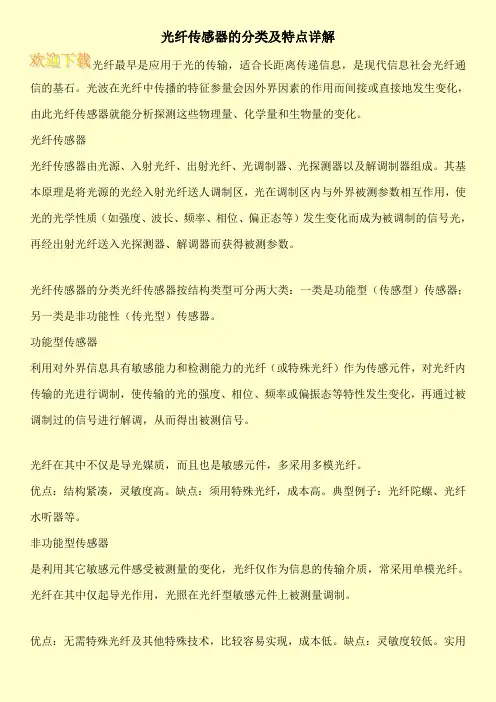

光纤传感器的分类及特点详解
