道路工程曲线设计实习一、设计目的二、设计任务三、设计地点某大学校园四、仪器选取全站仪一台、经纬仪一台、钢尺、花杆。
五、踏勘选点选取学校控制点R 、S ，即RS 为起始导线边。
R 的坐标X ，Y=，Z=，R 点位于学校活动中心西南角。
S 的坐标X=，y=，Z=，S 点位于学校活动中心正南。
然后踏勘选点，根据校园实际情况，我分别选取点A 、B 、C 、D 、E ，放向是由西向东，从而构成一条支导线。
具体图形见附图。
六、设计步骤1、导线坐标计算由于R 和S 点已知坐标，所以，我可以根据公式计算出坐标方位角RS αRSRS RS x y ∆∆=arctanα 式中RS x ∆、RS y ∆计算公式如下： RS RS RS D x αcos =∆RS RS RS D y αsin =∆式中RS D 为控制点R 、S 的水平距离，这个距离可以用全站仪测出，也可以用钢尺量距测出，由于用钢尺会产生较大的误差，而且操作麻烦，所以我选择用全站仪测距。
将全站仪架在控制点S 上，就可以测出RSA ∠和R 、S 的距离RS D ，以及S 、A 的距离SA D 。
一次类推，分别将仪器架在导线点A 、B 、C 、D 上，就可以测出我们所需要的数据，如下：SAB ∠、AB D 、ABC ∠、BC D 、BCD ∠、CD D 、CDE ∠、DE D 。
由于起使边方位角RS α已知，这样，就可以分别计算出SA α、AB α、BC α、CD α、DE α。
具体计算公式如下：︒-∠+=180RSA RS SA αα︒-∠+=180SAB SA AB αα︒-∠+=180ABC AB BC αα︒-∠+=180BCD BC CD αα︒-∠+=180CDE CD DE αα注：如果最后计算出来的坐标方位角不在（︒0—︒360）之间，就用这个坐标方位角减去︒360。
由于R 、S 坐标已知，各导线点坐标方位角已知，导线点间距离已知，这样就可以计算出导线点A 、B 、C 、D 、E 的坐标。
苏一光RTK的道路应用内容概要：1、解读曲直表案例2、在手簿软件上以元素法键入道路3、在PC道路软件端上以交点法键入道路，并导入手簿4、道路断链案例附件：（按电脑CTRL按键，并上推鼠标滚轮，放大查看附图）直线、曲线及转角表新西环公路改建工程第 1 页共 1 页交点号交点坐标交点桩号转角值曲线要素值 (m)曲线主点桩号直线长度及方向备注N (X) E (Y)半径缓和曲缓和曲切线曲线外距校正值第一缓和曲线第一缓和曲线终曲线中点第二缓和曲线起第二缓和曲线直线段交点间计算方位角线长度线参数长度长度起点点或圆曲线起点点或圆曲线终点终点长 (m)距(m)123456789101112131415161718192021BP3952269.528585187.217K101+0004259.049 4383.063 7°06′14.9″JD13956618.942585729.2837K105+383.0636°34′52″(Z)1200110363.318 124.013 247.835 2.403 0.192K105+259.049K105+369.049K105+382.967K105+396.884K105+506.884453.254 690.509 0°31′22.9″JD23957309.423585735.5868K106+073.3807°14′05.3″(Y)1000100316.228 113.242 226.271 2.414 0.212K105+960.138K106+060.138K106+073.274K106+086.409K106+186.409962.664 1245.919 7°45′28.1″JD33958543.939585903.7686K107+319.08615°38′49.7″(Y)800120309.839 170.013 338.475 8.273 1.552K107+149.073K107+269.073K107+318.311K107+367.548K107+487.5481152.065 1458.350 23°24′17.8″JD43959882.296586483.0646K108+775.88422°54′32.4″(Z)400110209.762 136.271 269.935 9.414 2.607K108+639.614K108+749.614K108+774.581K108+799.549K108+909.549949.612 1085.883 0°29′45.4″JD53960968.138586492.464K109+859.16112°19′51″(Y)800100282.843136.469272.171 3.8640.767K109+722.692K109+822.692K109+858.778K109+894.863K109+994.8631044.358 1180.827 12°49′36.5″EP3962119.498586754.613K111+039.221编制：复核：审核：范文范例学习指导1、分步解读曲直表案例1.1 交点、转角、直线案例表格：参数解读：（按电脑CTRL按键，并上推鼠标滚轮，放大查看附图）参数名称内容用途备注交点号交点编号顺序交点坐标交点的当地坐标值交点桩号起始桩号+交点间距转角值下一个交点位于前一段交点连线方向的偏转角度角度越大，表示转弯越大范文范例学习指导直线段长起点、直缓、缓直、终点之间的直线部分的长度交点间距离两个交点间直线距离两个交点桩号之差计算方位角两个交点连线，从小里程往大里程为前进方向，以正北为0度，左负右正。
*.pm 曲线设计法所生成的平面线形数据文件
*.jd 交点设计法所生成的平面线形数据文件
*.sup 超高过渡数据文件 *.zdm 纵断面设计数据文件*.dmx 纵断面地面线（地面高程）数据文件
*.zmx(*.ymx) 路基左（右）侧边缘地面线（地面高程）数据文件*.hdm 横断面地面线数据文件
*.wid 路幅宽度数据文件
*.lj 路基设计中间数据文件
*.tf 土石方数据文件
*. zbg (*.ybg) 左(右)侧沟底纵坡数据文件
*.ctr 设计参数控制文件
*.sta 桩号序列数据文件
*.lst 其他表格
*.GTM 三维数模组文件
*.3DR 横断面三维数据文件
*.dat 其他设计数据及控制数据文件。

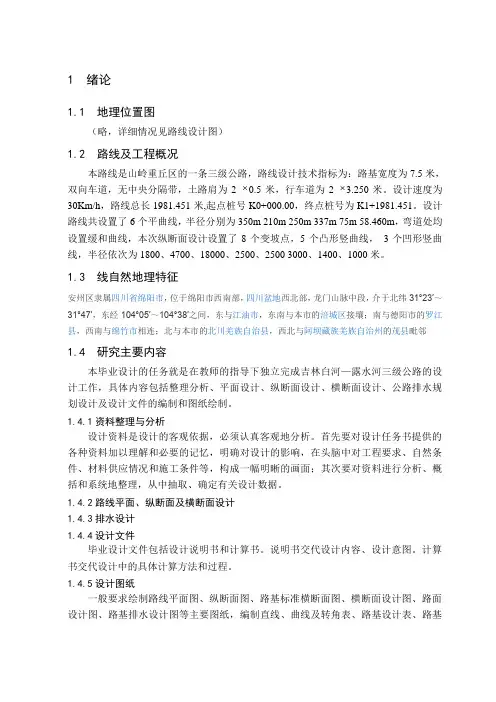

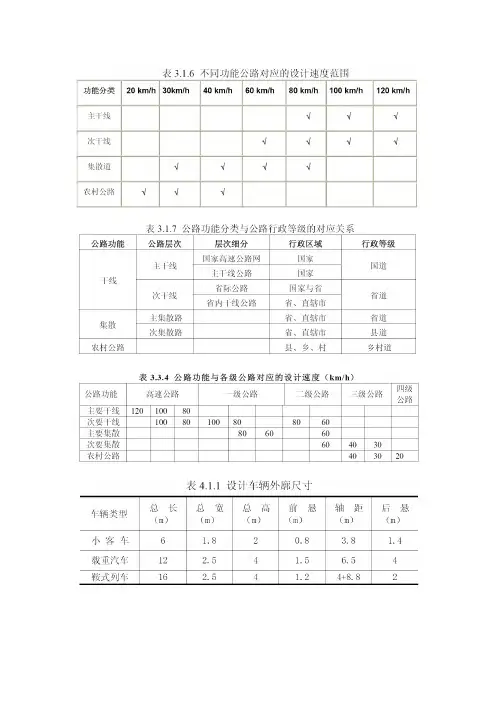

1 绪论1.1 地理位置图（略，详细情况见路线设计图）1.2 路线及工程概况本路线是山岭重丘区的一条三级公路，路线设计技术指标为：路基宽度为7.5米，双向车道，无中央分隔带，土路肩为2 ⨯0.5米，行车道为2 ⨯3.250米。
设计速度为30Km/h，路线总长1981.451米,起点桩号K0+000.00，终点桩号为K1+1981.451。
设计路线共设置了6个平曲线，半径分别为350m 210m 250m 337m 75m 58.460m，弯道处均设置缓和曲线，本次纵断面设计设置了8个变坡点，5个凸形竖曲线，3个凹形竖曲线，半径依次为1800、4700、18000、2500、2500 3000、1400、1000米。
1.3 线自然地理特征安州区隶属四川省绵阳市，位于绵阳市西南部，四川盆地西北部，龙门山脉中段，介于北纬31°23′～31°47′，东经104°05′～104°38′之间，东与江油市，东南与本市的涪城区接壤；南与德阳市的罗江县，西南与绵竹市相连；北与本市的北川羌族自治县，西北与阿坝藏族羌族自治州的茂县毗邻1.4 研究主要内容本毕业设计的任务就是在教师的指导下独立完成吉林白河—露水河三级公路的设计工作，具体内容包括整理分析、平面设计、纵断面设计、横断面设计、公路排水规划设计及设计文件的编制和图纸绘制。
1.4.1资料整理与分析设计资料是设计的客观依据，必须认真客观地分析。
首先要对设计任务书提供的各种资料加以理解和必要的记忆，明确对设计的影响，在头脑中对工程要求、自然条件、材料供应情况和施工条件等，构成一幅明晰的画面；其次要对资料进行分析、概括和系统地整理，从中抽取、确定有关设计数据。
1.4.2路线平面、纵断面及横断面设计1.4.3排水设计1.4.4设计文件毕业设计文件包括设计说明书和计算书。
说明书交代设计内容、设计意图。
计算书交代设计中的具体计算方法和过程。
