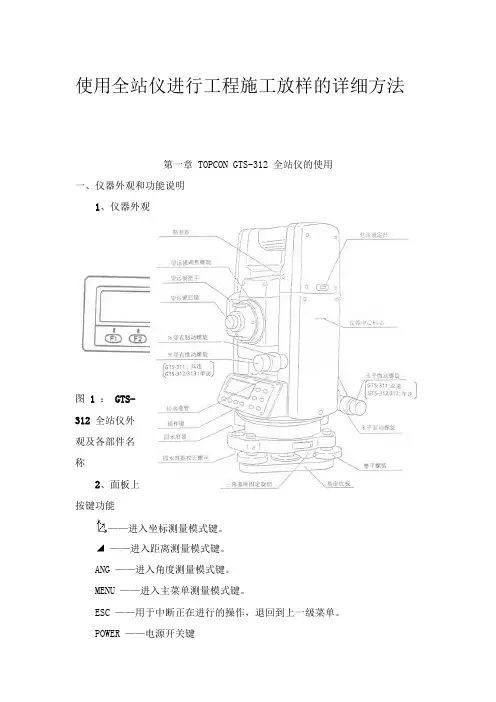

使用全站仪进行工程施工放样的详细方法第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明1、仪器外观图1 ：GTS-312 全站仪外观及各部件名称2、面板上按键功能——进入坐标测量模式键。
◢ ——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢ ◣ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）；HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距；N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。
二、角度测量模式功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第 1 页F1 OSET ：设置水平读数为0°。
F2 HOLD ：锁定水平读数。
F3 HSET ：设置任意大小的水平读数。
F4 P1 ↓：进入第 2 页。
第 2 页F1 TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2 ↓：进入第 3 页。
第 3 页F1 H-BZ ：仪器每转动水平角90° 时，是否要蜂鸣声。
F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。
F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。
F4 P3 ↓：进入第 1 页。
三、距离测量模式功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS ：进行测量。
全站仪坐标放样原理之答禄夫天创作(2)翻开电源开关转动望远镜(3)按(MENU)主菜单键(4)按F1放样(5)按F4确认(6)按F1测站点设置(7)按F3(NZE)(8)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(9)按3次F4确认键(10)按F2后视点设置(11)按F3(NE)(12)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(13)按2次F4确认(14)(瞄准棱镜对点)按F3(是)(15)按F3放样(16)按F3(NEZ)(17)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(18)按3次F4确认(19)按F1极差键(20)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后瞄准方向棱镜(21)按F1测距当dHD为0.000暗示方向距离正确(-数往后+数往前)注:再下点按F4输入毛病按ESC键距离丈量(1)翻开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差丈量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录丈量数据注：按（ESC）键测距值被清空.按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度丈量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角收集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)瞄准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据收集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3丈量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点瞄准该点按F3丈量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积丈量(1)开机按(ENU)功能键(2)按F3法式(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步伐最佳谜底14．放样丈量放样丈量用于在实地上测设出所要求的点位.在放样过程中,通过对比准点的角度、距离或坐标丈量,仪器将显示出预先输入的放样值与实测值之差以指导放样. 显示值= 实测值 - 放样值放样丈量应使用盘左位置进行.14.1距离放样丈量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点.把持过程把持键显示1．按右图所示照准参考方向.2．在丈量模式第二页菜单下按【置零】,在【置零】闪动时再次按下该键,将参考方向设置为零. 【置零】【丈量】H ZA 99°43′13〃HAR0°00′00〃 P2 置零坐标放样记录把持过程把持键显示3．在丈量模式第二页菜单下按【放样】,进入放样丈量模式. 在菜单模式选取“”完成同样功能.【放样】【放样丈量】 1．放样数据2．放样观测3．测站设置4．方位角4．选取“”后按【】,进入放样数据输入屏幕. 输入放样平距和放样角度,每输完一数据项后按【】.【】【放样距离角度】 H<m>: HA: 坐标确定5．按【确定】进入放样观测屏幕.其中： dH：目标与待放样点的平距差值. dHA:目标与待放样点的水平角差值. 【确定】【距离放样】 dH dHA -119°23′18〃HAR0°00′00〃改正模式引导丈量6．按【引导】进入放样引导屏幕,第二行所显示的角度值为角度实测值与放样值之差值,而箭头方向为仪器照准部应转动的方向. 箭头的含义←：从测站上看去,向左移动棱镜.→：从测站上看去,向右移动棱镜. 恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR0°00′00〃改正模式差值丈量°.当角度实测值与放样值之差在±30〃范围内时,屏幕上显示←→.【距离放样】←→ 0°00′01〃HAR119°23′19〃改正模式差值丈量8．在望远镜照准方向上安排棱镜并照准.9．按【丈量】开始距离放样丈量. 【丈量】【距离放样】测距 pc = 0 ppm = 9模式: 重复快测 DA 停止10．距离丈量进行后,屏幕显示如右图所示.第三行所显示的距离值为距离放样值与实测值之差值,而箭头方向为棱镜应移动的方向. 箭头的含义：↓：向测站方向移动棱镜↑：向远离测站方向移动棱镜重新选择测距模式及距离值改正按【改正】.参阅“”【距离放样】←→ 0°00′01〃↑ -15.346mHAR 119°23′19〃改正模式差值丈量11.按键头移动方向移动棱镜至第三行显示的距离值为0m,再次按下【丈量】进行丈量.当测离放样值与实测值之差值在±1cm范围内时,屏幕上显示两个箭头. 选用重复丈量或跟踪丈量进行放样时,无需任何按键把持,照准移动的棱镜即可实时显示丈量结果.【距离放样】←→ 0°00′01〃↑↓0.001mHAR 119°23′19〃改正模式差值丈量操作过程把持键显示12．按【差值】显示放样功效. 按【ESC】返回放样丈量菜单屏幕. 【差值】【距离放样】dH 0.001mdHA 0°00′01〃HAR 119°23′19〃改正模式引导丈量按【模式】选取放样丈量模式,每按一次【模式】放样丈量模式将在距离放样和坐标放样间交替转换.当测距模式为重复丈量或跟踪丈量时,按【停止】可暂停距离丈量.14.2坐标放样丈量坐标放样丈量用于在实地上测定出其坐标值为已知的点.在输入待放样点的坐标后,仪器计算出所需水平角值和平距值并存储于内部存储器中.借助于角度放样和距离放样功能,即可设定待放样点的位置. 为进行高程Z坐标的放样最好将棱镜安排在同高度测杆等物上.操作过程把持键显示1．在丈量模式第二页菜单下按【放样】,进入放样丈量菜单屏幕. 也可在菜单模式选取“”进入坐标放样. 2. 选取“” 进行测站数据输入、选取“”完成仪器定向,选取“”输入仪器及目标高（参阅“”、“”、“”）, 【放样】【放样丈量】 1．放样数据 2．放样观测 3．测站设置↓4．方位角3．选取“”后按【】,进入放样数据输入屏幕. 【】【放样距离角度】 H<m>: HA: 坐标确定4．按【坐标】,进入放样坐标输入屏幕.在Np、Ep、Zp中分别输入待放样点的三个坐标值,每输完一个数据项后按【】. 需调用内存坐标数据按【查找】.（参阅13.1.2调用内存中已知数据）.按【距离】可切换到距离放样模式.按【记录】可将输入的坐标数据记录至内存中. 【坐标】【放样坐标】 Np<m>: Ep<m>: Zp<m> 查找记录距离确定5.上述数据输入完毕后,按[确定].仪器计算出放样所需距离和水平角并显示在屏幕上. 当已调整目标及仪器高度,按【高程】可重新输入棱镜高及仪器高.（参阅“”）【确定】【放样距离角度】 H<m>:226.4854 HA: 79°43′37〃坐标高程确定6.按【确定】进入放样观测屏幕. 【确定】【坐标放样】dN: dE: dZ: 改正模式引导丈量7.按【引导】进入放样引导屏幕.按“”中步伐7～10把持定出待放样点的平面位置.此时第四行位置上显示的值为目标点与待放样点的高差. 箭头的含义：向上移动棱镜：向下移动棱镜【引导】【坐标放样】←→ 0°00′00〃↑↓0.001m 0.143m改正模式差值丈量8.向上或向下移动棱镜至第四行位置上显示的值为0m（当该值接近于0m时,屏幕上显示出两个箭头）. 当第2、3、4行的显示值均为0时,测杆底部所对应的位置即为待放样点的位置. 按【停止】可停止丈量,完成该点放样.【坐标放样】▼← 0°0′0〃↑↓ 0.000m 0.000m改正模式差值停止9. 按【差值】显示坐标放样功效.按【ESC】返回放样丈量菜单屏幕. 【差值】【坐标放样】 dN: 0.000m dE: -0.001m dZ:0.001m改正模式引导丈量【附】坐标放样时的距离改化MTS-800由用户设定改化系数的方式来实现距离的海平面归算及投影改化.有此要求的用户可按下述步伐输入改化系数.（1）投影面上的距离HDg = HD×改化系数HDg：投影面上的距离HD：空中上的距离（2）空中上的距离HD= HDg/改化系数当改化系数被设定后,适用于包括放样在内的所有的涉及到坐标的丈量法式.改化系数输入范围: 0.98-1.02 .缺省值：1.000000(即不进行改化)操作过程把持键显示1．在丈量模式第一页下按【改正】进入测距参数设置. 【改正】【测距条件设置】测距模式单次精测折光改正无棱镜常数 0 P1 确定】或按【PAGE】移动光标至改化系数输入行.】、【2．按【】【测距条件设置】】【【改化系数：1.000000 P3 确定3．输入改化系数,按【确定】,返回丈量模式. 【确定】【丈量】H ZA 99°43′13〃HAR 120°09′12〃P1测距切换置角改正112时间：二O二一年七月二十九日。
14．放样测量放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值-放样值λ放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1．按右图所示照准参考方向。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃 P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
λ【放样】【放样测量】1．放样数据2．放样观测3．测站设置↓4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
输入放样平距和放样角度，每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。
其中：dH：目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。
λ箭头的含义←：从测站上看去，向左移动棱镜。
→：从测站上看去，向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
南方全站仪的放样的具体操作步骤：1、南方全站仪在测站点上安置仪器，对中、整平。
2、按电源键开机。
屏幕显示垂直角过零。
3、转动望远镜，屏幕显示V，HR，进入角度测量界面。
4、按南方全站仪S.O键，进入放样程序，屏幕提示：选择一个文件。
5、按F3选择跳过，屏幕进入坐标放样1/2菜单。
6、按F1选择输入测站点，屏幕显示测站点。
7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。
8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。
每输完一个坐标后按F4回车确认输入。
重复此项操作依次输入N,E,Z的坐标值。
当输入完Z数据并回车后，屏幕显示输入仪器高。
9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。
完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。
10、按F2输入后视点，屏幕显示后视点界面。
11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。
12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。
此时，松开水平和垂直制动螺旋，转动仪器，瞄准后视点。
（当南方全站仪测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更。
）13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。
14、按F3输入放样点，屏幕显示放样点。
15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。
分别输入放样点的N,E,Z坐标（方法同第8步）。
输入完毕后按F4回车,屏幕显示输入棱镜高度。
16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。
17、按F4继续，屏幕显示角度差调为零。
18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。
指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。
19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B）20、指挥跑棱镜者在望远镜十字丝竖线的方向上前后移动，直到dH为0，此时棱镜杆尖所在位置即为放样点。
