SMBJ瞬态浪涌抑制二极管

瞬态抑制二极管SMBJ90CA
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性。

瞬态抑制二极管一、工作原理瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS二极管）是一种特殊的二极管，其工作原理基于反向击穿效应。

当工作电压高于二极管的击穿电压时，电压快速上升，使二极管发生击穿并形成短路，从而将过电压导向地或其他引线。

通过这种方式，它可以将过电压引导到一个安全的电平，从而保护其他部件免受电压过高的损害。

二、特性1. 反应速度快：瞬态抑制二极管响应速度非常快，可以在纳秒级别完成击穿操作，从而能够迅速抑制电路中的过电压。

2. 高击穿电压：瞬态抑制二极管的击穿电压通常较高，能够承受较大的电压冲击而不受损坏。

这使得它成为电路保护的理想选择。

3. 低泄漏电流：瞬态抑制二极管的泄漏电流通常很小，在正常工作条件下几乎可以忽略不计。

这有助于减少功耗并提高电路的效率。

4. 大电流承受能力：瞬态抑制二极管能够承受较大的电流冲击，从而保护电路中的其他元器件免受过电流损害。

5. 长寿命：由于瞬态抑制二极管一般工作在击穿电压以下的电压范围内，因此其寿命较长，可靠性较高。

三、应用案例瞬态抑制二极管在电子行业有着广泛的应用。

以下是几个常见的应用案例：1. 电源保护：在电源电路中，瞬态抑制二极管被用来保护负载设备免受电压突波和瞬态电压的影响。

它能够将高电压引导到地线，从而保护电路中的其他元件。

2. 通信设备保护：瞬态抑制二极管可以用于保护通信设备中的电子元器件免受雷击和电磁干扰的影响。

当突发电压超过设备工作范围时，TVS二极管能迅速击穿，吸收过电压，保护设备正常工作。

3. 汽车电子系统：汽车电子系统需要抵抗来自电磁干扰和电压峰值的损害。

瞬态抑制二极管被广泛应用于汽车电子设备中，以保护各种电子元器件，如发动机控制单元(ECU)、电动机驱动器和GPS设备。

4. 工业控制系统：工业控制系统的稳定性和可靠性对生产过程至关重要。

瞬态抑制二极管可用于保护各种工业控制设备免受电压干扰和突发电压冲击。

瞬态抑制二极管SMBJ64CA
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性。

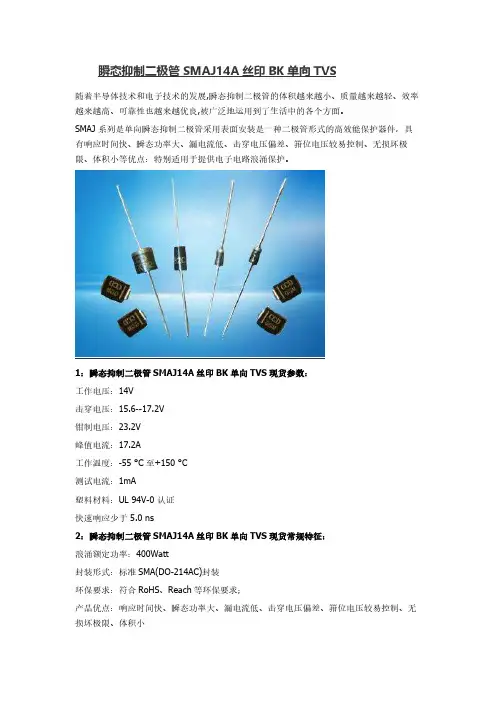

瞬态抑制二极管SMAJ14A丝印BK单向TVS随着半导体技术和电子技术的发展,瞬态抑制二极管的体积越来越小、质量越来越轻、效率越来越高、可靠性也越来越优良,被广泛地运用到了生活中的各个方面。

SMAJ 系列是单向瞬态抑制二极管采用表面安装是一种二极管形式的高效能保护器件，具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点：特别适用于提供电子电路浪涌保护。

1：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货参数：工作电压：14V击穿电压：15.6--17.2V钳制电压：23.2V峰值电流：17.2A工作温度：-55 °C至+150 °C测试电流：1mA塑料材料：UL 94V-0 认证快速响应少于 5.0 ns2：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货常规特征：浪涌额定功率：400Watt封装形式：标准SMA(DO-214AC)封装环保要求：符合RoHS、Reach等环保要求；产品优点：响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小包装方式：盘装 2000PCS/盘3：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货应用领域：家用电器；电子仪器；仪表；精密设备；计算机系统；通讯设备;RS232、485及 CAN等通讯端口；ISDN的保护；I/O端口；IC电路保护；音、视频输入；交、直流电源；电机、继电器噪声的抑制等各个领域.4：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货尺寸图：5：公司常规现货情况：1:P6KE300CA;P6KE350CA;P6KE400CA;P6KE440CA;1.5KE10CA;SMAJ15CA;SMBJ18CA; 2：NTC5D-15;NTC5D-13;NTC10D-7;NTC5D-7;NTC10D-5;NTC20D-15;NTC47D-153：FESD5Z12V;FESD5B5VL;FESD0524P;ULC0524P;RCLAMP0524P;SERV05-4;SLVU2.8 4：MVR0402-180E0R8;SESD0402E050M24;SESD0603E050M24;SESD0402E100M055：RF60-005;RF60-010;RF60-017;RF60-020;RF60-030;RF60-040;RF60-050;RF60-065；6:14D471K;14D201K;14D221K;14D391K;14D330K;10D561K;10D361K;20D201K;7：10A10;6A10;SF56;SF58;1N4004;1N4001;1N4007;M7;US1G;S2K;KBPC3510;8：2RM230L-8;2RM600L-8;4532-231-LF;4532-601-LF;SMD1812-201;UN1812-200CSMD; 6：关于我们深圳市尧丰发科技有限公司成立2010年，是一家专业生产及销售的高新技术企业：拥有自己独立的品牌“YF”;公司主要产品有：NTC热敏电阻，压敏电阻，TVS二极管，ESD静电二极管，陶瓷放电管，半导体放电管，玻璃放电管，ESD静电抑制器；自恢复保险丝公司已通过了ISO9002国际质量标准体系、ISO9001:2008质量管理体系、ISO14001环境管理体系认证。

SOCAY瞬态抑制二极管SMBJ20A型号
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式。

SOCAY瞬态抑制二极管SMBJ12A型号
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式。

瞬态抑制TVS二极管SMBJ51A型号
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性。

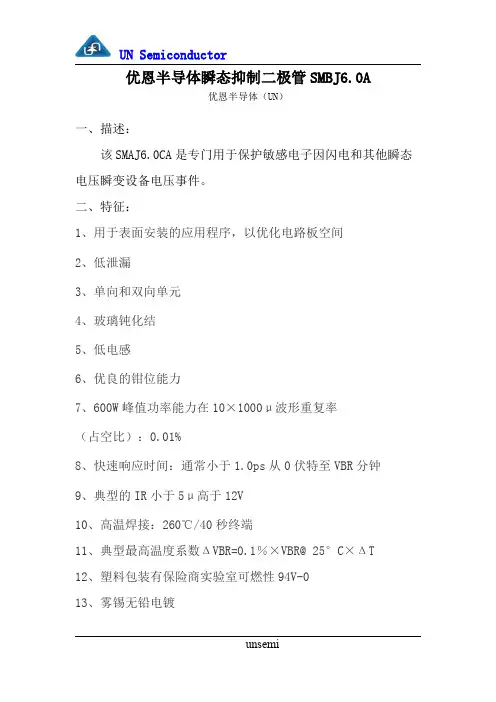

优恩半导体瞬态抑制二极管SMBJ6.0A
优恩半导体（UN）
一、描述：
该SMAJ6.0CA是专门用于保护敏感电子因闪电和其他瞬态电压瞬变设备电压事件。

二、特征：
1、用于表面安装的应用程序，以优化电路板空间
2、低泄漏
3、单向和双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W峰值功率能力在10×1000μ波形重复率
（占空比）：0.01%
8、快速响应时间：通常小于1.0ps从0伏特至VBR分钟
9、典型的IR小于5μ高于12V
10、高温焊接：260℃/40秒终端
11、典型最高温度系数ΔVBR=0.1％×VBR@25°C×ΔT
12、塑料包装有保险商实验室可燃性94V-0
13、雾锡无铅电镀
14、无卤素，符合RoHS标准
15、典型的故障模式是短距离过规定的电压或电流
16、晶须测试是根据每个其表JEDEC JESD201A进行
17、IEC-61000-4-2ESD的15kV（空气），8kV的（联系）
18、数据线，符合IEC61000-4-2üESD保护（IEC801-2）
19、数据线，符合IEC61000-4-4EFTü保护（IEC801-4）
三、应用：
TVS器件SMBJ6.0A主要用于保护I/O接口，VCC通讯总线和其他脆弱的电路，计算机，工业和消费电子应用。

瞬态抑制二极管SMBJ60CA
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性。

瞬态抑制二极管SMBJ100CA
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性。

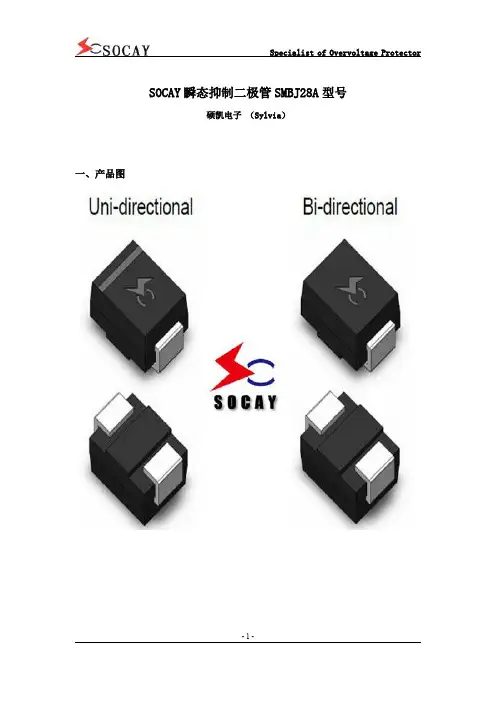

SOCAY瞬态抑制二极管SMBJ28A型号
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式。

SOCAY瞬态抑制二极管SMBJ24A型号
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式。

瞬态二极管SMBJ15CA在DC12V电源中的防护方案
硕凯电子（Sylvia）
一、方案应用：
1、球机电源
2、枪机电源
3、电源适配器
4、LED电源
5、家庭音乐播放器
6、数码相框电源
7、车载电源
8、其他DC12V供电电源
二、应用背景：
1、全球气候变暖，雷雨天气增多。

2、电源雷击损坏后，危害大。

3、电源雷击损坏后，维修成本高。

4、高浪涌防护电源成为行业趋势。

三、防护电路图
就下面的电路图，备注说明下电路中所使用到的硕凯器件：
1、TVS:SMBJ15CA
Vbr：16.7-18.5V；
Ir：5μA；
Vrwm：15V；
Ipp：24.59A；
Vc：24.4V；
封装：SMB/DO-214AA.
2、GDT:UN2E5-230LSMD
直流标称电压：230±20%V；
冲击电流（8/20μs）：5KA；
电容值：＜1.0pF；
电阻：＞1GΩ；
3、GDT:UN1812-230CSMD
直流标称电压：230±20%V；
冲击电流（8/20μs）：2KA；
电容值：＜1.0pF；
电阻：＞1GΩ；
四、方案说明及注意事项：
1、此方案后级采用反应时间很快，残压较低的TVS。

2、前级采用通流量大，体积小的贴片GDT。

3、中间用电感L做退耦，驱动GDT泄放大电流。

4、此电源方案满足IEC61000-4-
5、GB/T17626.5等浪涌测试标准。

5、此电源方案可通过1.2/50μs-8/20μs浪涌测试。

SOCAY瞬态抑制二极管SMBJ30A型号
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式。

瞬态抑制二极管的详细介绍和使用指导
一、瞬态抑制二极管介绍
瞬态抑制二极管（Transient Voltage Suppression Diode，TVS）是一种用于抑制和减少设备内部电路的偶然突发电压及峰值电压传播的继电器器件。

由于它能抑制来自外部扰动源的瞬变电压，它又被称为瞬变电压抑制器（Transient Voltage Suppressors，TVS）。

它的工作原理是，当外部突发电压超过预先设定的电压，就会导致TVS二极管突然导通，迅速把外部扰动源的传入电压引入到地系统或接地系统。

它主要有三种：一极式瞬态抑制二极管、双极式瞬态抑制二极管和三极式瞬态抑制二极管，可以用来保护单极系统、双极系统和三极系统。

二、瞬态抑制二极管的使用指导
1、正确安装
一般来说，TVS二极管需要通过焊接来安装，然而它们的焊接零件较小，相对较脆，因此安装时需要注意它们的焊接零件是否正确。

安装完成后，应检查TVS的外壳是否紧贴系统板的基板。

2、安装位置
TVS除了需要安置在可能受到外部扰动源影响的部位外，需要进行正确安。

瞬态抑制二极管的参数简介瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS二极管）是一种用于保护电子设备免受瞬态电压冲击的特殊二极管。

它能够快速响应并吸收过电压，从而保护其他元件免受损坏。

本文将详细介绍TVS二极管的参数。

参数1. 额定反向工作电压（Rated Standoff Voltage）额定反向工作电压（Vrwm）是指TVS二极管在正常工作状态下可以承受的最大反向电压。

超过这个值，TVS二极管就可能被击穿，无法正常工作。

因此，在选择TVS二极管时，需要根据应用场景中可能遇到的最大反向电压来确定合适的额定反向工作电压。

2. 尖顶脉冲功率（Peak Pulse Power）尖顶脉冲功率（Ppp）是指TVS二极管能够吸收并耗散的最大瞬态功率。

当遇到过电压时，TVS二极管会迅速导通，并将过电压转化为热量进行耗散。

尖顶脉冲功率决定了TVS二极管能够承受的最大瞬态功率，过大的功率可能导致TVS二极管损坏。

3. 尖顶脉冲电流（Peak Pulse Current）尖顶脉冲电流（Ipp）是指TVS二极管能够吸收并耗散的最大瞬态电流。

当遇到过电压时，TVS二极管会迅速导通，并将过电流通过自身进行耗散。

尖顶脉冲电流决定了TVS二极管能够承受的最大瞬态电流，过大的电流可能导致TVS二极管损坏。

4. 尖顶脉冲重复频率（Peak Pulse Repetition Frequency）尖顶脉冲重复频率（Frep）是指TVS二极管能够连续吸收和耗散尖顶脉冲的频率。

在一些应用场景中，可能会出现高频率的瞬态电压或电流，因此需要选择具有足够高尖顶脉冲重复频率的TVS二极管。

5. 动态电阻（Dynamic Resistance）动态电阻（Rd）是指在正向偏置状态下，TVS二极管的电压和电流之间的变化率。

动态电阻越小，表示TVS二极管在正常工作状态下具有更好的导通特性。

因此，较低的动态电阻是选择合适TVS二极管的重要考虑因素。

大电流二极管15a
大电流二极管15A的型号和规格因不同的制造商和应用场景而有所不同。

以下是一些常见的大电流二极管15A的型号和规格：
快恢复整流二极管FR207：这是一种常用的快速恢复整流二极管，具有较低的恢复时间和较高的反向耐压能力。

它可以在较大的电流下工作，常用于电源供应、电机控制和功率转换等领域。

肖特基二极管MBR1560CT：这是一种高效能的肖特基二极管，具有较低的压降和较高的开关速度。

它可以在高温和高速条件下工作，常用于开关电源、变频器和逆变器等领域。

瞬态抑制二极管SMBJ15A：这是一种常用的瞬态抑制二极管，能够在瞬间承受高电压和高电流的冲击，保护电路免受静电、浪涌和瞬态电压等干扰。

它广泛应用于各种电子设备和电路中。

需要注意的是，大电流二极管15A的参数和规格可能因制造商、批次和生产工艺等因素而有所不同。

因此，在实际应用中，需要根据具体的需求和规格要求进行选择，并参考制造商提供的技术规格表或咨询专业人士的建议。

瞬态抑制二极管原理瞬态抑制二极管（Transient Voltage Suppressor，简称TVS）是一种用于保护电子设备免受瞬态过电压影响的器件。

它能够在工作电压范围内，有效地保护被保护器件不被过电压损坏。

瞬态过电压是指极短时间内电压迅速上升并达到峰值的电压波动。

这种过电压可能是由于雷击、电感性负载的切换、电源开关变化、电容器充电过程中的开关或断路等原因产生的。

这些瞬态过电压都可能对电子设备产生破坏性的影响，导致设备损坏甚至无法正常工作。

瞬态抑制二极管的原理是利用其特殊的电压-电流特性，当被保护设备的电压超过其工作电压范围时，瞬态抑制二极管会迅速导通，将过电压分流到地或其他地方，从而保护被保护设备免受过电压的侵害。

瞬态抑制二极管通常由PN结组成，其工作原理和普通二极管类似。

在正向工作状态下，当电压小于二极管的正向击穿电压时，二极管处于关断状态。

当电压超过正向击穿电压时，二极管迅速导通，电流从瞬态抑制二极管流入地或其他地方，从而将过电压分流，保护被保护设备。

瞬态抑制二极管的正向击穿电压通常比常规二极管的击穿电压更低。

这是因为瞬态抑制二极管需要快速响应并将过电压分流，所以需要更低的击穿电压。

同时，瞬态抑制二极管的响应速度也比较快，能够在纳秒级别内导通。

瞬态抑制二极管通常可以承受较大的电流冲击，这是因为TVS二极管的结构设计可以支持大电流通过。

通过增加二极管的面积、改善散热设计等措施，可以提高瞬态抑制二极管的电流承受能力。

瞬态抑制二极管具有很低的响应时间和很高的电压响应能力。

这使得它在保护电子设备免受瞬态过电压干扰方面非常有效。

它可以迅速将过电压分流到地或其他地方，从而保护被保护设备不受到损坏。

在实际应用中，瞬态抑制二极管通常与其他保护设备一起使用，如保险丝、MOV （金属氧化物压敏电阻）等，以提供更全面的过电压保护。

瞬态抑制二极管通常被连接在被保护设备的输入和地之间，从而能够迅速将过电压分流到地。
