混流式水轮机的结构与工作原理分析引言：混流式水轮机是一种常见的水力发电设施，利用水流的动能将其转化为机械能，再通过发电机将机械能转化为电能。
本文将对混流式水轮机的结构和工作原理进行详细分析。
一、混流式水轮机的结构混流式水轮机由以下几个主要部分组成：1. 水轮机框架：水轮机框架承载着整个水轮机的结构，并将水轮机与发电机连接在一起。
2. 水泵：混流式水轮机的入水部分是一个水泵，用于将水引入水轮机。
3. 水轮机转子：水轮机转子是整个水轮机的核心部件，主要负责将水流的动能转化为机械能。
4. 水轮机导叶：水轮机导叶位于水轮机转子的周围，通过控制导叶角度来控制水流的流向和流量。
5. 水轮机叶片：水轮机叶片是水轮机转子上的可调叶片，用于改变水流通过叶片时的流向和速度。
6. 发电机：发电机是将水轮机转子输出的机械能转化为电能的设备，通过电磁感应原理生成电能。
二、混流式水轮机的工作原理混流式水轮机的工作原理可以分为下面几个步骤：1. 水的引入：水首先通过水泵被引入混流式水轮机。
2. 水的控制：水流经过水轮机导叶时，导叶角度的调整可以改变水流的流向和流量。
通过控制导叶的开度，可以控制水流进入水轮机转子的形式，从而实现对水轮机的输出功率的控制。
3. 动能转换：当水流通过水轮机转子的叶片时，水流的动能被转化为机械能。
水轮机叶片的形状和数量会影响到水流通过叶片时的流向和速度，从而影响机械能的转化效率。
4. 电能产生：水轮机转子输出的机械能被传递给发电机，发电机通过电磁感应原理将机械能转化为电能。
电能可以进行输送和利用，供给电网或者使用在其他需要电力的设备中。
三、混流式水轮机的特点和应用混流式水轮机具有以下特点和应用：1. 宽广调功范围：混流式水轮机适用于水头较高的水流，工作范围较宽，可以根据需要调整输出功率。
2. 节能环保：由于混流式水轮机可以更好地利用水流的动能，相对于传统的水轮机具有更高的转化效率，可以节约水资源，减少对环境的影响。
水轮机原理及构造1、概述混流式水轮机工作原理：水流经压力钢管在开启蝶阀后进入蜗壳形成封闭的环流〔形成环流是为了使水流作用转轮时，使转轮各方向受力均匀，到达机组稳定运行的目的〕，在导叶开启后，水流径向进入转轮又轴向流出转轮〔所以称之为混流式水轮机〕，在这个过程中由水流和水轮机的相互作用，水流能量传给水轮机，水轮机开始旋转作功。
水轮机带动直流励磁的同步发电机转子旋转后，根据电磁感应原理〔问题〕，在三相定子绕阻中便感应出交流电势，带上外负荷后便输出电流。
注：电磁感应闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫做感应电流。
①产生感应电流的必要条件是：a、电路要闭合；b、闭合电路中一部分导体做切割磁感线运动，缺一不可；假设是闭合电路的一部分导体，但不做切割磁感线运动则无感应电流，假设导体做切割磁感线运动但电路不闭合，导体上仍无感应电流则导体两端有感应电压。
②感应电流的方向跟磁场方向和导体切割磁感线运动方向有关三者互相垂直，改变磁场方向或改变导体切割磁感线方向都会改变感应电流的方向。
③在电磁感应现象中机械能转化为电能。
应用：发电机是根据电磁感应原理制成的，它使人们大规模获得电能成为现实。
①交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。
②交流电的周期与频率周期和频率是用来表示交流电特点的两个物理量，周期是指交流发电机中线圈转动一周所用的时间，所以单位是“秒”；频率是指每秒钟内线圈转动的周数，它的单位是“赫”。
我国使用的交流电周期为0.02秒，频率是50赫，其意义是发电机线圈转一周用时0.02秒，即1秒内线圈转50周，因为线圈每转一周电流方向改变两次，所以，频率为50赫的交流电在1秒钟内方向改变100次。
2、水轮机的主要类型：水轮机基本类型有：还击式冲击式还击式：混流式〔HL〕、东风：HLA722C-LJ-192HL混流式水轮机设计序号为A722C为L立轴J金属蜗壳192转轮直径为192cm轴流式〔ZL〕：轴流转桨式〔ZZ〕轴流定桨式〔ZD〕、斜流式〔XL〕、贯流式〔GL〕：贯流转桨式〔GZ〕贯流定桨式〔GD〕特点：将位能〔势能〕、动能转换为压能，进行工作；转轮完全淹没在密闭的水体中。

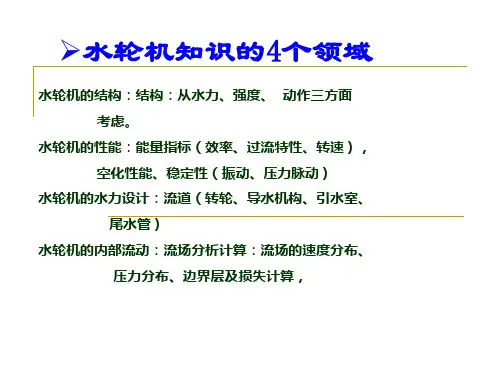

第一节水轮机概述一、水轮机工作参数1、水轮机工作水头（1）水轮机槪念：水流付出的能量转换成旋转机械能的机器。
（2）水轮机工作水头：水轮机进口断面与出口断面水流单位能量之差。
公式H=Hst-Δh发电机水轮机ⅠⅠγZIⅡ∏ⅡⅡα1v122g1即：水轮机工作水头等于水电站净水头。
Hst---水电站毛水头，等于上下游水位差Δh----水头损失，引水管的沿程水力与局部水力损失（3）设计水头：水轮机发额定出力是的最小水头。
2、水轮机的功率和效率（1）水轮机的功率：单位时间内，水流对水轮机所做的功。
用N表示。
公式：N=9.81QHη其中：Q为水轮机流量η为水轮机效率，现在的水轮机效率可达90%以上，而模型效率可达95%。
（2）水轮机效率：水轮机把水轮机出力与水流出力之比，主要有三方面的效率损失：①容积效率：即一部分水量没有流经转轮做功，损失了。
如：主轴漏水，下迷宫环漏水等。
用ηq表示。
2②水流效率：转轮在旋转过程中，克服水的阻力所损失的功率，用ηd表示。
③机械效率：克服主轴与轴承之间的摩擦阻力所消耗的功率，用ηm表示。
则：水轮机的效率为η=ηq×ηd×ηm3、流量单位时间内流过转轮的水量，以Q表示，单位m³／s。
两种说法：①水轮机发额定出力时的最大流量②在设计´水头下，水轮机发额定出力时的流量。
4、水轮机的转速（1）定义：单位时间内水轮机旋转次数，以n表示。
n10´Hav公式n=──────D13其中：n10´为最优单元转速Hav 为加权平均水头，在某些情况下可取设计水头。
（2）水轮机额定转速按（1）式计算结果，取相近发电机同步转速为水´轮机额定转速，可大于计算结果。
同步转速按n=f×60／P计算。
其中f=50HZ，P为磁极对数。
（3）飞逸转速：水轮机发额定出力时，突然跳闸，而调速器又失灵，不能关／闭导水机构，以致转速快速上升，并达到某一最高值后稳定，这个空转的最高转速就是水轮机的飞逸转速。
