室内给水管道的水压试验

给水管道水压试验方案

DN700给水管道水压试验方案 一 、试验管段:

1、DN700给水管道全部制作完毕，外观经检查全部合格，焊缝经无

损检测全部合格后，按《给水排水管道工程施工及验收规范》进

行水压试验。

2、试压管段 :DN700，全长大约3000m。

3、用DN700的堵板将主管道两端堵上，用50T顶镐2个。 二 、试验注意事项:

1、水压实验应在规定场地进行，并应进行安全检查，非工作人员不

准进入实验场地。

2、实验水应洁净，水温不低于 15 ?，最高温度不超过100?。

3、压力表必须是两台量程相同且经校验合格并在有效期内，表盘直

径不小于100，精度不低于1.5。表的量程为 25 Mpa ，

4、压力表应安装在管段下游的端部易观察部位。

三、试压要求:

(一)准备工作

1、管道水压试验前，除接口处，管道两侧及管顶50cm范围内填埋。

2、做好水源引接及排水疏导路线的设计，如管段中有阀门，必须使

于其处开启状态，严禁用阀门做堵板使用。

3、在管道的最高处安装排气孔。

(二)注水

1、用消防带从水源管道排水阀处引水，应从管道的下游缓慢灌入。

1 2、排气孔出水后，将排气孔堵上。

四、试验压力及升压要求

1、管道的工作压力为0.8MPa，管道强度试验压力为12.5 MPa。

2、待管道壁温与水温相同后，缓慢升压到试验压力12.5 MPa后，稳

压10min，再将试验压降至0.8MPa设计压力，保持30 min，对所

有焊接接头和连接部位进行检查，如有渗漏需泄压消除缺陷后重

新试压。不准带压紧固螺栓，严禁带压带水进行补焊。检验员检

查合格后并经有关人员确认后，方可卸压。

3、水压试验后，应及时将水排净。操作者做好记录，检验员出具报告。

4、排液时要把排气孔打开，缓慢放水，以防形成负压。

5、用消防带将水引至河滩。

五、合格标准:

压力不降，无渗漏为合格。

给排⽔管道试压⽅案（完整版）

第⼀章⼯程概况

本⼯程循环⽔站设计⽔量36000m3/h,给⽔压⼒为0.45Mpa,回⽔压⼒为0.25 Mpa；

⼲球温度为33.2℃，湿球温度为27.3℃，年平均⼤⽓压95.65Kpa,回⽔温度t1=42℃,给⽔温度t2=32℃

本循环⽔站由冷却塔、冷⽔池、循环⽔泵、加氯间、加药间、配电室、控制值班室等组成。

本⼯程施⼯蓝图中所标注尺⼨单位除标⾼以⽶计外，其余均以毫⽶计。标⾼采⽤相对标⾼±0.000相当于绝对标⾼为413.80（见总图专业），室外地⾯标⾼为-0.300。

根据项⽬和管道专业规定，本⼯程管道材料如下：

循环⽔管、⽣产给⽔管管道管径>DN300mm时，采⽤焊接钢管；管道管径≦300mm时采⽤⽆缝钢管，以外径D X壁厚δ表⽰，焊接或法兰连接。

室内⽣活给⽔管采⽤HDPE管，以公称直径“De” X壁厚δ表⽰,热熔连接。

室内⽣活污⽔管采⽤排⽔⽤硬聚⼄烯管，以外径“De” X壁厚δ表⽰，承插粘接。

出集⽔坑处⽣产污⽔管采⽤⽆缝钢管，以外径“De” X壁厚δ表⽰，焊接或法兰连接，室外⽣产污⽔管采⽤HDPE双平壁钢塑复合排⽔管，以公称直径“DN”表⽰，采⽤承插粘接。

盐酸输送管、亚氯酸钠输送管和缓蚀阻垢剂加药管采⽤C-PVC管，以公称外径“De”表⽰，承插粘接。浓硫酸管采⽤⽆缝钢管，以外径“D” X壁厚δ表⽰，焊接或法兰连接。

管道基础：地埋钢管根据建设单位要求，地埋管基础处理采⽤增设混凝⼟管⽀墩及200mm～300mm铺中砂。

本⼯程个系统⼯作压⼒

循环⽔管的⼯作压⼒为0.45 Mpa,；⽣活⽔管的⼯作压⼒为0.6 Mpa；⽣产⽔管的⼯作压⼒为0.6 Mpa；循环⽔补⽔管的⼯作压⼒为0.35 Mpa,；加药管、浓硫酸、加盐酸管、加亚氯酸钠管的⼯作压⼒为0.4 M pa。

第⼆章编制依据

⼀、编制依据

《给排⽔管道⼯程施⼯及验收规范》GB50268-2008

《⼯业⾦属管道⼯程施⼯规范》GB50235-2010

.

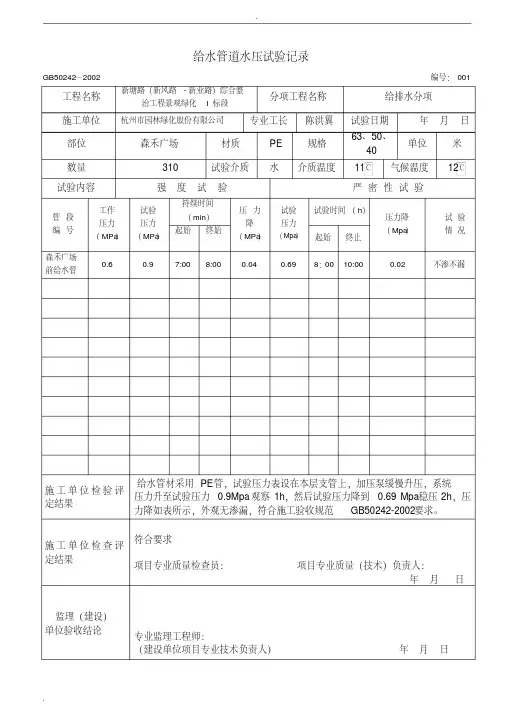

. 给水管道水压试验记录GB50242—2002 编号：001 工程名称新塘路（新风路-新业路）综合整治工程景观绿化I标段分项工程名称给排水分项施工单位杭州市园林绿化股份有限公司专业工长陈洪翼试验日期年月日部位森禾广场材质PE 规格63、50、40 单位米数量310 试验介质水介质温度11℃气候温度12℃试验内容强度试验严密性试验

管段编号工作压力（MPa）试验压力（MPa）持续时间（min）压力降（MPa）试验压力（Mpa）试验时间（h）压力降（Mpa）试验情况起始终始起始终止森禾广场前给水管0.6 0.9 7:00 8:00 0.04 0.69 8：00 10:00 0.02 不渗不漏

施工单位检验评定结果给水管材采用PE管，试验压力表设在本层支管上，加压泵缓慢升压，系统压力升至试验压力0.9Mpa观察1h，然后试验压力降到0.69Mpa稳压2h，压力降如表所示，外观无渗漏，符合施工验收规范GB50242-2002要求。

施工单位检查评定结果符合要求项目专业质量检查员：项目专业质量（技术）负责人：年月日

监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日.

. 给水管道水压试验记录GB50242—2002 编号：002 工程名称新塘路（新风路-新业路）综合整治工程景观绿化I标段分项工程名称给排水分项施工单位杭州市园林绿化股份有限公司专业工长陈洪翼试验日期年月日部位百安居西侧材质PE 规格63、50、40、32 单位米数量130 试验介质水介质温度13℃气候温度13℃试验内容强度试验严密性试验

管段编号工作压力（MPa）试验压力（MPa）持续时间（min）压力降（MPa）试验压力（Mpa）试验时间（h）压力降（Mpa）试验情况起始终始起始终止百安居西侧给水管0.55 0.83 7:30 8:30 0.02 0.63 8：30 10:30 0.02 不渗不漏

施工单位检验评定结果给水管材采用PE管，试验压力表设在本层支管上，加压泵缓慢升压，系统压力升至试验压力0.83Mpa观察1h，然后试验压力降到0.63Mpa稳压2h，压力降如表所示，外观无渗漏，符合施工验收规范GB50242-2002要求。

给水管道试压试验方案

年 月 日

给水管道试压试验方案

一、水压试验得一般规定:

1、管道试压前应进行充水浸泡,时间不少于24ｈ。

2、水压试验得静水压力不应小于管道工作压力得1。5倍,且试验压力不应低于0.80MPａ,不得气压试验代替水压试验。

3、水压试验得长度不宜大于100０米,对中间设有附件得管段,水压试验分段长度不宜大于５0０米。系统中有不同材质得管道应分别进行试压。一般同管径试验长度采用500米、

4、对试压管段端头支撑挡板应进行牢固性与可靠性检查,试压时,其支撑设施严禁松动崩脱。不得将阀门作为封板、

5、加压宜采用带计量装置得机械设备,当采用弹簧压力表时,其精度不应低于1.５级,量程范围宜为试验压力1。3-１。５倍,表盘直径不应小于１50mm。

6、试压管段不得包括水锤消除器,室外消火栓等管道附件系统包含得各类阀门,应处于全开状态。

二、试压前准备工作:

１、管道试压采用管道试压泵作为压力源。

2、水源采用饮用水,使用水车运输、

2、压力表采用 0-1。5MPa,最小刻度 0。02MPa,管道一端设一个压力表。(压力表使用前必须拿到计量局进行校正,并出具证明),压力计要安装在试验段低端部位。

3、管道两端分别设置PE管专用法兰头与法兰片,用专用堵板封堵,并在盲板上设置试压设备及附件。

４、盲板采用厂商提供得专用钢板,与法兰头采用Φ3０得螺栓连接,要求试压段两端有抵挡后背,后背面平整,且与管道轴线垂直。

5、后背设计采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4个10０Ｔ得千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向得位移。

6、在打压管线两端得高点均设置自动排气阀,确保打压管段内气体全部被排出。排气装置可以安装在鞍型三通或打压盲板得高点处。

７、打压设备进行组装

(1)在盲板排气端安装ＤN100自动排气阀门、
