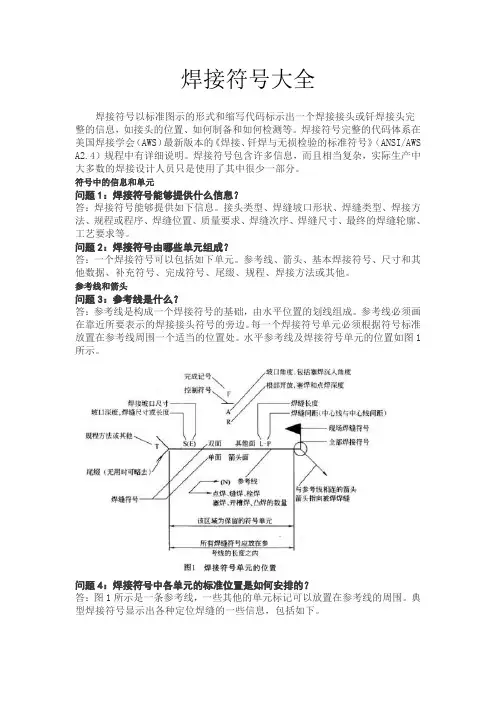

焊接符号大全
焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS
A2.4）规程中有详细说明。焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元
问题1：焊接符号能够提供什么信息？
答：焊接符号能够提供如下信息。接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？
答：一个焊接符号可以包括如下单元。参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头
问题3：参考线是什么？
答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。参考线必须画在靠近所要表示的焊接接头符号的旁边。每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？
答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。典型焊接符号显示出各种定位焊缝的一些信息，包括如下。 ①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。如果是塞焊或开槽焊缝，R在这里表示填充深度。这个记号位于焊缝符号的中间位置。

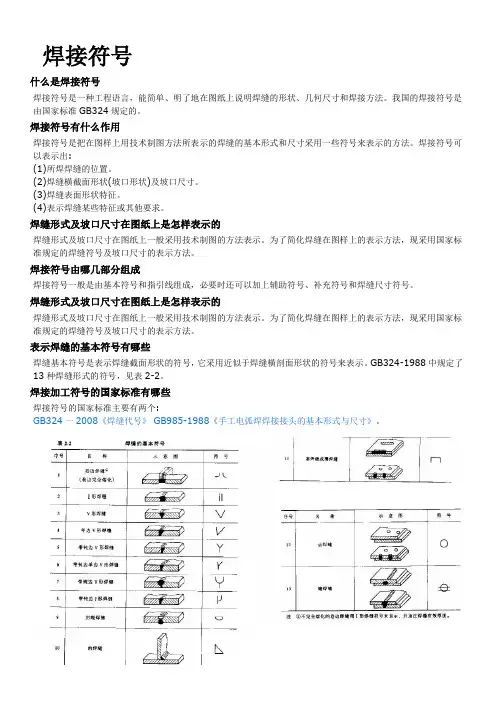

焊接符号
什么是焊接符号
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用
焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出:
(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成
焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些
焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
焊接加工符号的国家标准有哪些
焊接符号的国家标准主要有两个:
GB324一2008《焊缝代号》 GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些
辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些 焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线
指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
2023年度焊接符号大全
由于焊接是现代制造业中的重要工艺之一，因此焊接符号也成为大众关注的焦点。为了帮助大家更好的了解焊接符号，本文将介绍2023年度焊接符号大全。
一、 焊条符号
1. AWS（美国焊接学会）E7018：表示一种炭钢电焊条，适用于直流电焊和交流电焊。
2. AWS E6013：表示一种碱性电焊条，可用于炭钢的所有硬度等级的焊接。
3. AWS E308L：表示一种不锈钢电焊条，适用于焊接304L和308L不锈钢材料。
4. AWS E316L：表示一种镍铬钼不锈钢电焊条，适用于焊接316和316L不锈钢材料。
二、 焊接缝符号
1. V型翻边焊接缝（V-groove）：这种缝口形状呈V字形，适用于厚度超过6毫米的材料。
2. X型焊缝（X-groove）：这种缝口形状为双面斜角，适用于厚度为8毫米以上的材料。
3. W型焊缝（W-groove）：这种缝口形状为双面倒角，适用于搭接板材厚度为15毫米以上的材料。
4. U型焊缝（U-groove）：这种缝口形状呈U字形，适用于厚度大于12毫米的板材和管道的连接。
三、 焊接位置符号
1. 1G：表示水平位置下的焊接；
2. 2G：表示向上仰视时的竖直位置下的焊接； 3. 3G：表示向前仰视时的竖直位置下的焊接；
4. 4G：表示在向下仰视时的竖直位置下的焊接。
四、 焊缝表面处理符号
1. V：表示在焊接之前，要用钢刷对工件的缝口进行清洁；
2. F：表示在焊接之前，先要将缝口表面打磨干净；
3. G：表示在缝口中性气体焊接时，需要使用惰性气体将焊接处覆盖起来。
五、 焊接质量等级符号
总共有三个等级：
1. A级：表示最高等级，适用于关键的焊接结构；
2. B级：表示适用于普通的焊接结构，但质量仍需保证；
3. C级：表示适用于非常规的焊接结构，例如对于未知材料的焊接。
以上就是2023年度的焊接符号大全，希望这篇文章能够帮助你更好地了解焊接符号。当然，由于焊接符号会根据不同地区和不同产业有所差异，因此这份符号大全仅供参考。如果您需要更加详细的信息，建议咨询专业的焊接工程师或相关技术人员。
焊接符号
什么是焊接符号
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用
焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出:
(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊接加工符号的国家标准有哪些
焊接符号的国家标准主要有两个:
(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成
焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些
焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。 表示焊缝的辅助符号有哪些
辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些 焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线
指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
