最新钢筋识图(手把手教你)

一步一步教你钢筋所有知识，识图算量其实很简单一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

钢筋识图入门——建工、监理、造价的同学都应一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

钢筋翻样基础知识·名词解释·计算公式大全1、钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。

在《平法》各本图集中均有列表锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0. 4laE 加15d直角钩。

2、纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

在任何情况下搭接长度不得小于300mm。

搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。

3、受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。

保护层厚度在图纸的结构说明页中均有详细规定。

一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是3 0mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。

保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。

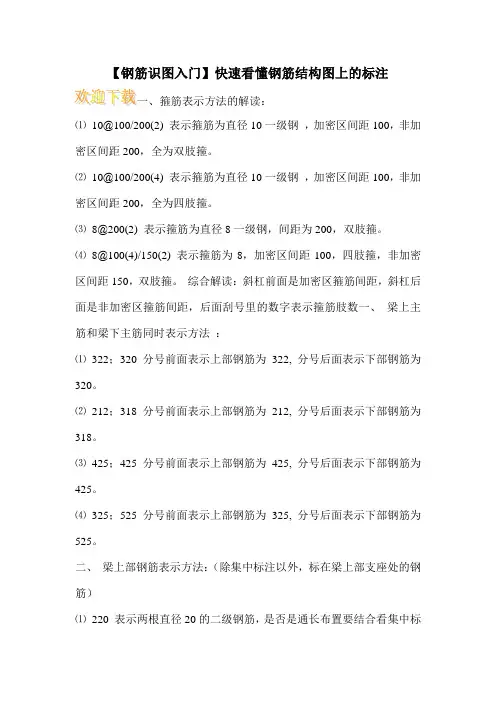

【钢筋识图入门】快速看懂钢筋结构图上的标注⑴10@100/200(2) 表示箍筋为直径10一级钢，加密区间距100，非加密区间距200，全为双肢箍。

⑵10@100/200(4) 表示箍筋为直径10一级钢，加密区间距100，非加密区间距200，全为四肢箍。

⑶8@200(2) 表示箍筋为直径8一级钢，间距为200，双肢箍。

⑷8@100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

综合解读：斜杠前面是加密区箍筋间距，斜杠后面是非加密区箍筋间距，后面刮号里的数字表示箍筋肢数一、梁上主筋和梁下主筋同时表示方法：⑴322；320 分号前面表示上部钢筋为322, 分号后面表示下部钢筋为320。

⑵212；318 分号前面表示上部钢筋为212, 分号后面表示下部钢筋为318。

⑶425；425 分号前面表示上部钢筋为425, 分号后面表示下部钢筋为425。

⑷325；525 分号前面表示上部钢筋为325, 分号后面表示下部钢筋为525。

二、梁上部钢筋表示方法：（除集中标注以外，标在梁上部支座处的钢筋）⑴220 表示两根直径20的二级钢筋，是否是通长布置要结合看集中标注，用于双肢箍。

⑵222+（412）表示两根直径22二级钢，是否是通长布置要结合看集中标注，412是中间架立筋，是否是六肢箍要看集中标注的钢筋信息，也有可能是四肢箍。

⑶625 4/2 表示上部钢筋第一排为四根直径25二级钢，上部第二排为两根直径25二级钢。

⑷222+ 222 表示只有一排钢筋，两根直径22在角部通长布置，两根直径22在中部仅在支座处布置。

三、梁腰中钢筋表示方法：⑴G212 表示梁两侧的构造钢筋，每侧一根12。

⑵G414 表示梁两侧的构造钢筋，每侧两根14。

⑶N222 表示梁两侧的抗扭钢筋，每侧一根22。

⑷N418 表示梁两侧的抗扭钢筋，每侧两根18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴425 表示只有一排主筋，425 全部伸入支座内。

建筑基本识图知识一、平法图（钢筋混凝土结构施工图或简称结构施工图）（一）、梁的表示方法1、梁的集中标注（表达梁的通用数值）（1）梁编号标注①KL——表示框架梁例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。

其中A表示一端有悬挑、B表示两端有悬挑。

②WKL——表示屋面框架梁例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑③KZL——表示框支梁例：KZL1（1）——表示框支梁第1号，1跨，无悬挑④L——表示非框架梁例：L3（2）——表示非框架梁第3号，2跨，无悬挑⑤XL——表示纯悬挑梁例：XL1——表示纯悬挑梁第1号。

（2）、梁的截面尺寸标注，举例如下：①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜；②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。

③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。

④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。

（3）、梁箍筋标注，举例如下：①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，加密区间距为100，非加密区间距为200，均为2肢箍。

②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。

③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。

④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。

钢筋识图入门钢筋图集平面法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。

陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。

《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。

梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。

当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。

入门钢筋识图之巴公井开创作一、箍筋暗示方法：⑴φ10@100/200(2) 暗示箍筋为φ10 , 加密区间距100, 非加密区间距200, 全为双肢箍. ⑵φ10@100/200(4) 暗示箍筋为φ10 , 加密区间距100, 非加密区间距200, 全为四肢箍. ⑶φ8@200(2) 暗示箍筋为φ8, 间距为200, 双肢箍. ⑷φ8@100(4)/150(2) 暗示箍筋为φ8, 加密区间距100, 四肢箍, 非加密区间距150, 双肢箍. 一、梁上主筋和梁下主筋同时暗示方法：⑴ 3Φ22, 3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20. ⑵2φ12, 3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18. ⑶ 4Φ25, 4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25. ⑷ 3Φ25, 5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25. 二、梁上部钢筋暗示方法：（标在梁上支座处）⑴ 2Φ20 暗示两根Φ20的钢筋, 通长安插, 用于双肢箍. ⑵ 2Φ22+（4Φ12）暗示2Φ22 为通长, 4φ12架立筋, 用于六肢箍. ⑶ 6Φ254/2 暗示上部钢筋上排为4Φ25, 下排为2Φ25.⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋, 两根在角部, 两根在中部, 均匀安插. 三、梁腰中钢筋暗示方法：⑴ G2φ12 暗示梁两侧的构造钢筋, 每侧一根φ12. ⑵G4Φ14 暗示梁两侧的构造钢筋, 每侧两根Φ14.⑶ N2Φ22 暗示梁两侧的抗扭钢筋, 每侧一根Φ22. ⑷ N4Φ18 暗示梁两侧的抗扭钢筋, 每侧两根Φ18. 四、梁下部钢筋暗示方法：（标在梁的下部）⑴ 4Φ25 暗示只有一排主筋, 4Φ25 全部伸入支座内. ⑵ 6Φ25 2/4 暗示有两排钢筋, 上排筋为2Φ25, 下排筋4Φ25. ⑶ 6Φ25 （-2 ）/4 暗示有两排钢筋, 上排筋为2Φ25, 不伸入支座, 下排筋4Φ25, 全部伸入支座. ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 暗示有两排筋, 上排筋为5根.2Φ25伸入支座, 3Φ22, 不伸入支座.下排筋 5Φ25, 通长安插.五、标注示例：KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 暗示框架梁7, 有三跨, 断面宽300, 高700.Y500×250 暗示梁下加腋, 宽500, 高250.N4Φ18 暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ暗示梁上皮标高.N2B12指梁的两个正面共配2根12的受扭纵向筋（腰筋）, 每侧各配一根. G2B12指梁的两个正面共配置2根12的纵向构造筋（腰筋）, 每侧各配一根.N是受扭筋的意思, G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算 1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否, 计算的结果都是一样的, 所以我们在标注梁的下部纵筋时可以不输入分排信息. 以上三类钢筋中均涉及到支座锚固问题, 那么, 在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d, 为直锚, 取Max{Lae, 0.5Hc＋5d }. 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d, 为弯锚, 取Max{Lae, 支座宽度-呵护层+15d }. 钢筋的中间支座锚固值＝Max{Lae, 0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋拉筋长度＝（梁宽－2×呵护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距, 那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距, 那么拉筋的根数＝布筋长度/布筋间距. 6、箍筋箍筋长度＝（梁宽－2×呵护层＋梁高-2×呵护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减呵护层时, 都是扣至纵筋的外皮, 那么, 我们可以发现, 拉筋和箍筋在每个呵护层处均被多扣失落了直径值；而且我们在预算中计算钢筋长度时, 都是依照外皮计算的, 所以软件自动会将多扣失落的长度在弥补回来, 由此, 拉筋计算时增加了2d, 箍筋计算时增加了8d.（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50, 其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算 1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4 注意：傍边间跨两真个支座负筋延伸长度之和≥该跨的净跨长时, 其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）. 其他钢筋计算同首跨钢筋计算. 三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算 1、主筋软件配合03G101-1, 在软件中主要有六种形式的悬臂钢筋, 如下图所示这里, 我们以2＃、5＃及6＃钢筋为例进行分析： 2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个呵护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值 5＃钢筋—上手下排钢筋＝Ln/4+支座宽+0.75L 6＃钢筋—下部钢筋＝Ln--呵护层+15d 2、箍筋（1）、如果悬臂跨的截面为变截面, 这时我们要同时输入其端部截面尺寸与根部梁高, 这主要会影响悬臂梁截面的箍筋的长度计算, 上部钢筋存在斜长的时候, 斜段的高度及下部钢筋的长度；如果没有发生变截面的情况, 我们只需在“截面”输入其端部尺寸即可. （2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页.第二节其他梁一、非框架梁在03G101-1中, 对非框架梁的配筋简单的解释, 与框架梁钢筋处置的分歧之处在于： 1、普通梁箍筋设置时不再区分加密区与非加密区的问题； 2、下部纵筋锚入支座只需12d； 3、上部纵筋锚入支座, 不再考虑0.5Hc＋5d的判断值. 未尽解释请参考03G101-1说明. 二、框支梁 1、框支梁的支座负筋的延伸长度为Ln/3； 2、下部纵筋端支座锚固值处置同框架梁； 3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－呵护层＋梁高－呵护层＋Lae, 第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚, 再横向弯折15d；5、箍筋的加密范围为≥≥1.5hb； 7、正面构造钢筋与抗扭钢筋处置与框架梁一致. 第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件, 具体体现在： 1、剪力墙包括墙身、墙梁、墙柱、洞口, 必需要整考虑它们的关系； 2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式； 3、剪力墙在立面上有各种洞口； 4、墙身钢筋可能有单排、双排、多排, 且可能每排钢筋分歧； 5、墙柱有各种箍筋组合； 6、连梁要区分顶层与中间层, 依据洞口的位置分歧还有分歧的计算方法. 需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时 A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙长-呵护层+弯折 B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae 内侧钢筋长度＝墙长-呵护层+弯折暗拄与墙身相平水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设） 2、墙端为端柱时 A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚） B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae 内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时, 其中间水平钢筋在拐角处的锚固办法同该墙的内侧水平筋的锚固构造. 3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时, 墙身水平筋在洞口左右两边截断, 分别向下弯折15d.二、剪力墙墙身竖向钢筋 1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度 2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度 3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始安插）中间层无变截面中间层变截面顶层内墙顶层外墙 4、剪力墙墙身有洞口时, 墙身竖向筋在洞口上下两边截断, 分别横向弯折15d.三、墙身拉筋 1、长度＝墙厚-呵护层+弯钩（弯钩长度＝11.9+2*D） 2、根数＝墙净面积/拉筋的安插面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁, 即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距. 例：(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋 1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度 2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度 3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱, 顶层锚固要区分边、中、角柱, 要区分外侧钢筋和内侧钢筋.因为端柱可以看作是框架柱, 所以其锚固也同框架柱相同. 二、箍筋：依据设计图纸自由组合计算. 第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae 中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae 2、箍筋顶层连梁, 纵筋长度范围内均安插箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁, 洞口范围内安插箍筋, 洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁 1、主筋长度＝暗梁净长＋锚固 2、箍筋第三章柱 KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋＝基础底板厚度-呵护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用, 也可以说是防止钢筋在浇注时受到挠动.一般是按2根进行计算（软件中是按三根）.第二章中间层一、柱纵筋1、 KZ中间层的纵向钢筋＝层高-以后层伸出空中的高度+上一层伸出楼空中的高度二、柱箍筋 1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 03G101-1中,关于柱箍筋的加密区的规定如下 1）首层柱箍筋的加密区有三个, 分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500, 柱长边尺寸, Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接, 那么搭接范围内同时需要加密. 2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500, 柱长边尺寸, Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接, 那么搭接范围内同时需要加密. 第三节顶层顶层KZ因其所处位置分歧, 分为角柱、边柱和中柱, 也因此各种柱纵筋的顶层锚固各不相同.（参看03G101－1第37、38页）一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么角柱顶层钢筋锚固值是如何考虑的呢？弯锚（≦Lae）：梁高－呵护层＋12d a、内侧钢筋锚固长度为直锚（≧Lae）：梁高－呵护层≧1.5Lae b、外侧钢筋锚固长度为柱顶部第一层：≧梁高－呵护层＋柱宽－呵护层＋8d柱顶部第二层：≧梁高－呵护层＋柱宽－呵护层注意：在GGJ V8.1中, 内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae , 梁高－呵护层＋柱宽－呵护层} 二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固： a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层 b、外侧钢筋锚固长度为：≧1.5Lae 注意：在GGJV8.1中, 内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae , 梁高－呵护层＋柱宽－呵护层} 三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层注意：在GGJ V8.1中, 处置同上. 第四章板在实际工程中, 我们知道板分为预制板和现浇板, 这里主要分析现浇板的布筋情况. 板筋主要有：受力筋 (单向或双向, 单层或双层)、支座负筋、分布筋、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层). 一、受力筋软件中, 受力筋的长度是依据轴网计算的. 受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）. 根数＝（轴线长度-扣减值）/布筋间距＋1 二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋范围-扣减值）/布筋间距＋1 分布筋长度=负筋安插范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1 三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层) 根据实际情况直接计算钢筋的长度、根数即可, 在软件中可以利用直接输入法输入计算. 第五章罕见问题为什么钢筋计算中, 135o弯钩我们在软件中计算为11.9d？≈1.9d. 梁中呈现两种吊筋时如何处置？在吊筋信息输入框中用“/”将两种分歧的吊筋连接起来放到“吊筋输入框中”如2B22/2B25.而后面的次梁宽度依照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽；2B25对应300梁宽）当梁的中间支座两侧的钢筋分歧时, 软件是如何处置的？当梁的中间支座两侧的钢筋分歧时, 我们在软件直接输入以后跨右支座负筋和下一跨左支座负筋的钢筋.软件计算的原则是支座两侧的钢筋相同, 则通过；分歧则进行锚固；判断原则是输入格式相同则通过, 分歧则锚固.如右支座负筋为5B22, 下一跨左支座负筋为5B22＋2B20, 则5根22的钢筋通过支座, 2根20锚固在支座. 梁变截面在软件中是如何处置的？在软件中, 梁的变截面情况分为两种： 1、当高差>1/6的梁高时, 无论两侧的格式是否相同, 两侧的钢筋全部按锚固进行计算.弯折长度为15d＋高差. 2、当高差<1/6的梁高时, 按支座两侧的钢筋分歧的判断条件进行处置. 如果框架柱的混凝土强度品级发生变动, 我们如何处置柱纵筋？如果框架柱的混凝土强度品级发生变动, 柱纵筋的处置分两种情况： 1、若柱纵筋采纳电渣压力焊, 则按柱顶层的混凝土强度品级设置； 2、若柱纵筋采纳绑扎搭接, 例如1～2层为C45, 3～10层为C35, 则柱要分开来建立两个构件：一个为C45, 为3层, 但3层只输入构件截面尺寸及层高, 目的是不让2层作为顶层计算锚固；另一个构件建立1～10层, 1～2层只输入构件截面尺寸及层高, 钢筋信息自3层开始输入, 这样就可以解决问题了. 每米高圆形柱螺旋钢筋长度计算公式：L=N（P*P+(D-2b+do)^2*π。

钢筋识图入门——建工、监理、造价的同学都应该明白平法~~有空好好看啊之巴公井开创作一、箍筋暗示方法：⑴φ10@100/200(2)暗示箍筋为φ10 , 加密区间距100, 非加密区间距200, 全为双肢箍.⑵φ10@100/200(4)暗示箍筋为φ10 , 加密区间距100, 非加密区间距200, 全为四肢箍.⑶φ8@200(2)暗示箍筋为φ8, 间距为200, 双肢箍.⑷φ8@100(4)/150(2)暗示箍筋为φ8, 加密区间距100, 四肢箍, 非加密区间距150, 双肢箍.一、梁上主筋和梁下主筋同时暗示方法：⑴3Φ22, 3Φ20暗示上部钢筋为3Φ22,下部钢筋为3Φ20.⑵2φ12, 3Φ18暗示上部钢筋为2φ12,下部钢筋为3Φ18.⑶4Φ25, 4Φ25暗示上部钢筋为4Φ25,下部钢筋为4Φ25.⑷3Φ25, 5Φ25暗示上部钢筋为3Φ25,下部钢筋为5Φ25.二、梁上部钢筋暗示方法：（标在梁上支座处）⑴2Φ20暗示两根Φ20的钢筋, 通长安插, 用于双肢箍.⑵2Φ22+（4Φ12）暗示2Φ22 为通长, 4φ12架立筋, 用于六肢箍.⑶6Φ25 4/2暗示上部钢筋上排为4Φ25, 下排为2Φ25.⑷2Φ22+ 2Φ22暗示只有一排钢筋, 两根在角部, 两根在中部, 均匀安插.三、梁腰中钢筋暗示方法：⑴G2φ12暗示梁两侧的构造钢筋, 每侧一根φ12.⑵G4Φ14暗示梁两侧的构造钢筋, 每侧两根Φ14.⑶N2Φ22暗示梁两侧的抗扭钢筋, 每侧一根Φ22.⑷N4Φ18暗示梁两侧的抗扭钢筋, 每侧两根Φ18.四、梁下部钢筋暗示方法：（标在梁的下部）⑴4Φ25暗示只有一排主筋, 4Φ25 全部伸入支座内.⑵6Φ25 2/4暗示有两排钢筋, 上排筋为2Φ25, 下排筋4Φ25.⑶6Φ25 （-2 ）/4 暗示有两排钢筋, 上排筋为2Φ25, 不伸入支座, 下排筋4Φ25, 全部伸入支座.⑷2Φ25 + 3Φ22（-3）/ 5Φ25暗示有两排筋, 上排筋为5根.2Φ25伸入支座, 3Φ22, 不伸入支座.下排筋5Φ25, 通长安插.五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ254/2 6Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10 KL7(3) 300×700暗示框架梁7, 有三跨, 断面宽300, 高700.Y500×250暗示梁下加腋, 宽500, 高250.N4Φ18暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 暗示箍筋和架立筋.-0.100 暗示梁上皮标高.N2B12指梁的两个正面共配2根12的受扭纵向筋（腰筋）, 每侧各配一根.G2B12指梁的两个正面共配置2根12的纵向构造筋（腰筋）, 每侧各配一根.N是受扭筋的意思, G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否, 计算的结果都是一样的, 所以我们在标注梁的下部纵筋时可以不输入分排信息.以上三类钢筋中均涉及到支座锚固问题, 那么, 在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d, 为直锚, 取Max{Lae, 0.5Hc＋5d }.钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d, 为弯锚, 取Max{Lae, 支座宽度-呵护层+15d }.钢筋的中间支座锚固值＝Max{Lae, 0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×呵护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距, 那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距, 那么拉筋的根数＝布筋长度/布筋间距.6、箍筋箍筋长度＝（梁宽－2×呵护层＋梁高-2×呵护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减呵护层时, 都是扣至纵筋的外皮, 那么, 我们可以发现, 拉筋和箍筋在每个呵护层处均被多扣失落了直径值；而且我们在预算中计算钢筋长度时, 都是依照外皮计算的, 所以软件自动会将多扣失落的长度在弥补回来, 由此, 拉筋计算时增加了2d, 箍筋计算时增加了8d.（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50, 其中框梁高度>800mm 夹角=60°≤80 0mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：傍边间跨两真个支座负筋延伸长度之和≥该跨的净跨长时, 其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）.其他钢筋计算同首跨钢筋计算.三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1, 在软件中主要有六种形式的悬臂钢筋, 如下图所示这里, 我们以2＃、5＃及6＃钢筋为例进行分析：2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个呵护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值6＃钢筋—下部钢筋＝Ln--呵护层+15d2、箍筋（1）、如果悬臂跨的截面为变截面, 这时我们要同时输入其端部截面尺寸与根部梁高, 这主要会影响悬臂梁截面的箍筋的长度计算, 上部钢筋存在斜长的时候, 斜段的高度及下部钢筋的长度；如果没有发生变截面的情况, 我们只需在“截面”输入其端部尺寸即可.（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页.第二节其他梁一、非框架梁在03G101-1中, 对非框架梁的配筋简单的解释, 与框架梁钢筋处置的分歧之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座, 不再考虑0.5Hc＋5d的判断值.未尽解释请参考03G101-1说明.二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处置同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－呵护层＋梁高－呵护层＋Lae, 第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚, 再横向弯折15d；5、箍筋的加密范围为≥0.2Ln1≥1.5hb；7、正面构造钢筋与抗扭钢筋处置与框架梁一致.第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件, 具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口, 必需要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排, 且可能每排钢筋分歧；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层, 依据洞口的位置分歧还有分歧的计算方法.需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙长-呵护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae内侧钢筋长度＝墙长-呵护层+弯折暗拄与墙身相平水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-呵护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-呵护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时, 其中间水平钢筋在拐角处的锚固办法同该墙的内侧水平筋的锚固构造.3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时, 墙身水平筋在洞口左右两边截断, 分别向下弯折15d.二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始安插）中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时, 墙身竖向筋在洞口上下两边截断, 分别横向弯折15d.三、墙身拉筋1、长度＝墙厚-呵护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净面积/拉筋的安插面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁, 即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距.例：(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱, 顶层锚固要区分边、中、角柱, 要区分外侧钢筋和内侧钢筋.因为端柱可以看作是框架柱, 所以其锚固也同框架柱相同.二、箍筋：依据设计图纸自由组合计算.第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁, 纵筋长度范围内均安插箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁, 洞口范围内安插箍筋, 洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度＝暗梁净长＋锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋＝基础底板厚度-呵护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用, 也可以说是防止钢筋在浇注时受到挠动.一般是按2根进行计算（软件中是按三根）.第二章中间层一、柱纵筋1、 KZ中间层的纵向钢筋＝层高-以后层伸出空中的高度+上一层伸出楼空中的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中, 关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个, 分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500, 柱长边尺寸, Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接, 那么搭接范围内同时需要加密. 2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500, 柱长边尺寸, Hn/6}；梁节点范围内加密；如果该柱采纳绑扎搭接, 那么搭接范围内同时需要加密.第三节顶层顶层KZ因其所处位置分歧, 分为角柱、边柱和中柱, 也因此各种柱纵筋的顶层锚固各不相同.（参看03G101－1第37、38页）一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么角柱顶层钢筋锚固值是如何考虑的呢？弯锚（≦Lae）：梁高－呵护层＋12da、内侧钢筋锚固长度为直锚（≧Lae）：梁高－呵护层≧1.5Laeb、外侧钢筋锚固长度为柱顶部第一层：≧梁高－呵护层＋柱宽－呵护层＋8d柱顶部第二层：≧梁高－呵护层＋柱宽－呵护层注意：在GGJ V8.1中, 内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae , 梁高－呵护层＋柱宽－呵护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJ V8.1中, 内侧钢筋锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层外侧钢筋锚固长度＝Max{1.5Lae , 梁高－呵护层＋柱宽－呵护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值, 那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－呵护层＋12d直锚（≧Lae）：梁高－呵护层注意：在GGJ V8.1中, 处置同上.第四章板在实际工程中, 我们知道板分为预制板和现浇板, 这里主要分析现浇板的布筋情况.板筋主要有：受力筋 (单向或双向, 单层或双层)、支座负筋、分布筋、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋(双层钢筋时支撑上下层).一、受力筋软件中, 受力筋的长度是依据轴网计算的.受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）.根数＝（轴线长度-扣减值）/布筋间距＋1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋范围-扣减值）/布筋间距＋1分布筋长度=负筋安插范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1 三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)根据实际情况直接计算钢筋的长度、根数即可, 在软件中可以利用直接输入法输入计算.第五章罕见问题为什么钢筋计算中, 135o弯钩我们在软件中计算为11.9d？我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果, 我们知道弯钩平直段长度是10D, 那么量度差值应该是1.9D, 下面我们推导一下1.9D这个量度差值的来历：依照外皮计算的结果是1000+300；如果依照中心线计算那么是：1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范规定的最小半径2.5d, 此时用后面的式子减前面的式子的结果是：1.87d≈1.9d.梁中呈现两种吊筋时如何处置？在吊筋信息输入框中用“/”将两种分歧的吊筋连接起来放到“吊筋输入框中”如2B22/2B25.而后面的次梁宽度依照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽；2B25对应300梁宽）当梁的中间支座两侧的钢筋分歧时, 软件是如何处置的？当梁的中间支座两侧的钢筋分歧时, 我们在软件直接输入以后跨右支座负筋和下一跨左支座负筋的钢筋.软件计算的原则是支座两侧的钢筋相同, 则通过；分歧则进行锚固；判断原则是输入格式相同则通过, 分歧则锚固.如右支座负筋为5B22, 下一跨左支座负筋为5B22＋2B20, 则5根22的钢筋通过支座, 2根20锚固在支座.梁变截面在软件中是如何处置的？在软件中, 梁的变截面情况分为两种：1、当高差>1/6的梁高时, 无论两侧的格式是否相同, 两侧的钢筋全部按锚固进行计算.弯折长度为15d＋高差.2、当高差<1/6的梁高时, 按支座两侧的钢筋分歧的判断条件进行处置.如果框架柱的混凝土强度品级发生变动, 我们如何处置柱纵筋？如果框架柱的混凝土强度品级发生变动, 柱纵筋的处置分两种情况：1、若柱纵筋采纳电渣压力焊, 则按柱顶层的混凝土强度品级设置；2、若柱纵筋采纳绑扎搭接, 例如1～2层为C45, 3～10层为C35, 则柱要分开来建立两个构件：一个为C45, 为3层, 但3层只输入构件截面尺寸及层高, 目的是不让2层作为顶层计算锚固；另一个构件建立1～10层, 1～2层只输入构件截面尺寸及层高, 钢筋信息自3层开始输入, 这样就可以解决问题了.每米高圆形柱螺旋钢筋长度计算公式：L=N（P*P+(D-2b+do)^2*π^2）^0.5+两个弯钩长度式中：N=螺旋圈数, N=L/P（L为构件长即圆形柱长）P=螺距D=构件直径do=螺旋钢筋的直径b=呵护层厚度.另外：钢筋理论质量=钢筋计算长度*该钢筋每米质量钢筋总耗质量=钢筋理论质量*[1+钢筋（铁件）损耗率]钢筋理论质量计算捷径：钢筋理论质量=钢筋直径的平方（以毫米为单元）*0.00617。

钢筋识图入门来自：-; 徐航涛发表于今天07:15一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

入门钢筋识图一、箍筋表示方法：⑴φ10@100/200（2) 表示箍筋为φ10 ,加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为四肢箍.⑶φ8@200（2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100（4)/150(2）表示箍筋为φ8,加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18.⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋,用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25.⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部,均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内.⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座。

一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

钢筋符号表示方法及试图方法一、箍筋表示方法：⑴© 10@100/200(2) 表示箍筋为© 10，加密区间距100,非加密区间距200, 全为双肢箍。

⑵ © 10@100/200(4) 表示箍筋为©10，加密区间距100，非加密区间距200，全为四肢箍。

⑶ © 8@200(2) 表示箍筋为©8，间距为200，双肢箍。

⑷ ©8@100(4)/150(2) 表示箍筋为©8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：表示上部钢筋为3①22, 表示上部钢筋为2© 12, 表示上部钢筋为4①25, 表示上部钢筋为3①25,梁上部钢筋表示方法：(标在梁上支座处)⑴2①20 表示两根①2(的钢筋，通长布置，用于双肢箍。

⑵2①22+(4①12 表示2①22为通长，4© 1架立筋，用于六肢箍。

⑶6①25 4/2 表示上部钢筋上排为4①25下排为2①25⑷2①22+ 2①22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2© 12 表示梁两侧的构造钢筋，每侧一根© 12。

⑵G4①14 表示梁两侧的构造钢筋，每侧两根①14⑶N2①22 表示梁两侧的抗扭钢筋，每侧一根①22⑷N4①18 表示梁两侧的抗扭钢筋，每侧两根①18四、梁下部钢筋表示方法： (标在梁的下部)⑴4①25 表示只有一排主筋，4①25全部伸入支座内。

⑵6①25 2/4 表示有两排钢筋，上排筋为2①25下排筋4①25⑶6①25(-2 )/4 表示有两排钢筋，上排筋为2①25不伸入支座，下排筋4①25全部伸入支座。

⑷2①25 + 3①23)/ 5①25表示有两排筋，上排筋为5根。

2①25伸入支座，3①22, 不伸入支座。

下排筋5①25通长布置。

五、标注示例：KL7 (3/ 300X700 Y500 忽50© 10@100/200(2) 2 ① 25N4 ① 18( -0.100/4①25 6 ① 25 4/2 6 ① 25 4/2 6 ① 25 4/2 4 ① 25⑴3①2, 3①20⑵ 2 © 12 3 ①18⑶4①25 4①25⑷3①25 5①25下部钢筋为3①2QF部钢筋为3①1&下部钢筋为4①25下部钢筋为5①254①254①252①25300X700N4© 10KL7（3） 300 700 表示框架梁7,有三跨，断面宽300,高700。
