汽车电子仪表显示装置..

里程累计：
里程表由蜗轮、 蜗杆机构减速，并用 数字轮显示。第一数 字轮显示数字为 1/10km，相邻数字轮 形成1∶10的传动比， 成10进位递增，实现 累计里程。
（二）电子式车速里程表
组成：
车速传感器、电子电路、步进电机、车速表、里程表。
车速传感器
转子每转动一周，舌簧开关触点闭合8次，产生8 个脉冲，送至电子电路，经整形触发，输出一个与车 速成正比的电流信号到一个电磁式电流表，驱动指针 偏转，指示车速。在经分频、放大，驱动步进电机转 动，带动十进制齿轮计数器工作，累计里程。
蓄电池 放 电
蓄电池 充 电
目前广泛采用组合仪表：
燃油表— 指示油箱储油量；
冷却液温度表— 指示冷却系统温度；
发动机转速表— 指示发动机转速； 里程表— 指示瞬时速度和累计行驶里程；
二、冷却液温度表、燃油表 两部分组成： 指示表—安装在仪表板上，分 为电热式和电磁式两种。 传感器—安装在被检测部位，分 为电热式和可变电阻式两种。 目前广泛采用的是： 指示表为电热式，传感器为可变电阻式。
二、汽车常用的电子显示器件
电子显示器件分为两类： 主动显示型 — 显示器件本身辐射光线； 发光二极管； 真空荧光管；
被动显示型 — 显示器件本身并不发光， 其显示靠另一个光源来调制； 液晶显示器
（一）发光二极管（LED）
具有阴阳两个电极，固化在环氧树脂膜内；
发光颜色：红、绿、黄、橙等；
通过调整二极管电流，可调整发光亮度； 单独使用—报警灯、指示灯； 组合使用—焊在印刷电路板上，形成直线
（二）燃油表表指针总是指无油
故障原因： 1.仪表电源稳压器故障
2.燃油表自身故障
3.传感器故障
4.线路断路故障

液晶显示器需要外来光源，因为其自身不能发光，只能吸收、反 射或透光。外来光源可以是日光，也可以是人为光源。其中，人为 光源可以由灯光开关控制，也可以由点火开关的RUN挡或ACC挡控制。
液晶显示器是一种新型的非发光型平板显示器，结构如图2-5所示。
在前、后玻璃板之问夹有一层液晶，外表面分别贴有前后偏光镜， 在玻璃板的后面有反射镜。
(3)测定充电系统输出的电 压传感器。 (4)当有故障或危险情况时， 向中央处理器提供搭铁信 号的常开式开关。
4.汽车电子仪表 (1)车速表。图2-20所示为美 国通用汽车公司采用的数字式车 速表的工作原理图。车速传感器 为磁脉冲式车速传感器，当转子 旋转时，信号线圈便产生微弱的 交变电压。交变电压信号被送至 发动机控制模块(ECM)(即发动机 ECU)与车身控制模块(BCM)(即车 身ECU)。
电子仪表也称作组合仪表，其信息功能强大，通常作为 一个独立的控制单元与车身ECU、发动机ECU等通过CAN总线进 行数据交换。
汽车仪表是驾驶人与汽车进行信息交流的重要装置，对驾驶 人正确判断汽车的运行状态及安全行车起着重要的作用，因而 要求汽车仪表指示准确、读法方便、轻巧、美观且耐用、可靠。
传统的汽车仪表，采用双金属片或磁感应式结构原理，通过 指针和刻度盘实现模拟显示。
前偏光镜是垂直偏光镜，后偏光镜是水平偏光镜。液晶显示的数 字或光条是透过垂直偏光镜观看的。
如图2-6所示，液晶的分子排列方式将来自垂直偏光镜的光波旋转 90°，这样垂直方向的光波通过液晶后变成水平方向的光波，水平 方向的光波通过水平偏光镜后到达反射镜，经反射镜按原路反射回 去。这时，再透过垂直偏光镜看液晶，液晶呈亮的状态。
二、汽车电子仪表
电子仪表板以数字或光条图形式，配以国际标准(ISO)符号，用 来监测汽车或发动机各系统的工作情况。图2-11所示为美国 Chrysler(克莱斯勒)汽车公司采用的电子仪表。

5、电光学技术在汽车仪表上得到广泛应用
▪ 仪表是驾驶员与汽车进行信息交流的重要 接口和界面。随着现代汽车工业和电子技 术的发展，汽车中各种系统和机构日趋复 杂，汽车行驶和各部分工作状况的信息量 显著增加。同时，出于对汽车环保、安全 性、经济性、智能化要求的提高，汽车驾 驶员需要更多、更迅速地了解汽车运行的 各种信息，使得汽车电子仪表向信息显示 中心发展，它是驾驶员信息系统重要的组 成部分。汽车电子仪表代替传统机械或电 气机械式模拟仪表已成为发展的趋向。
▪ 将防盗系统纳入汽车仪表ECU的监管下，如车门、 后行李箱等处防盗锁指纹识别开启系统，防撬振 动报警装置，防盗点火起动装置等。
4、未来的汽车仪表系统
，正向“综合信息系统”的方向发展。这种 仪表系统以液晶显示器为基础，车内通信 与互联网相连，乘员室内各操纵件通过语 音进行控制。汽车收音机、DVD光播放机 和音响设备等构成乘员室配置部分。构成 信息通信系统的主要部件有：漫游器、移 动电话、电子邮件和国际互联网终端、视 频或电子游戏中控台等。系统的主要功能 有：导航、音响、通信、远程微机通信和 信息处理等。
2、计算机终端显示器
▪ 未来汽车仪表发展趋势，就充分应用光技 术和机、电一体化技术，并突出现代信息 技术和网络技术的应用，其功能将极大拓 宽，指示形式将演变成计算机终端显示器。 随着显示器件，如液晶显示器件的性能， 特别是工作温度范围的拓宽，在价格进一 步降低的前提下，汽车仪表的功能将被极 大地拓宽，形式将发生根本改变，外观上 就是一个高清晰度的计算机显示器。
▪ 国内部分中、高档轿车，如一汽红旗世纪星，上汽帕萨特、 赛欧、奇瑞，长安世纪星等均配套使用步进电动机式汽车 仪表。其它型号的轿车也正在配套该类型的仪表，步进电 动式汽车仪表，将是未来一段时间内汽车仪表的主导产品。

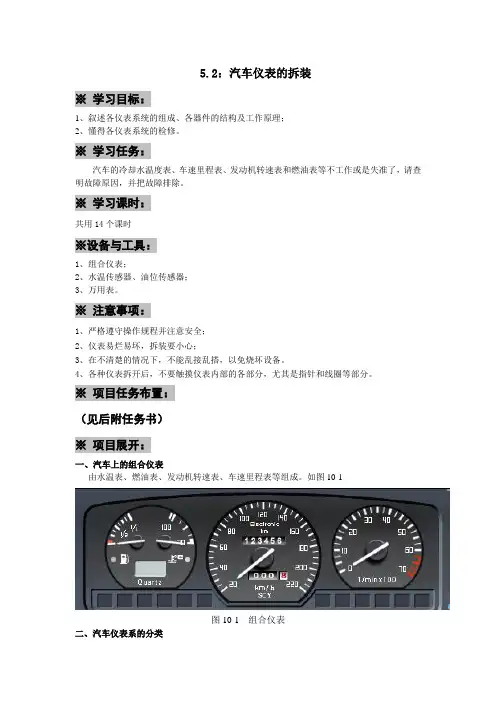

5.2：汽车仪表的拆装※学习目标：1、叙述各仪表系统的组成、各器件的结构及工作原理；2、懂得各仪表系统的检修。

※学习任务：汽车的冷却水温度表、车速里程表、发动机转速表和燃油表等不工作或是失准了，请查明故障原因，并把故障排除。

※学习课时：共用14个课时※设备与工具：1、组合仪表；2、水温传感器、油位传感器；3、万用表。

※注意事项：1、严格遵守操作规程并注意安全；2、仪表易烂易坏，拆装要小心；3、在不清楚的情况下，不能乱接乱搭，以免烧坏设备。

4、各种仪表拆开后，不要触摸仪表内部的各部分，尤其是指针和线圈等部分。

※项目任务布置：（见后附任务书）※项目展开：一、汽车上的组合仪表由水温表、燃油表、发动机转速表、车速里程表等组成。

如图10-1图10-1 组合仪表二、汽车仪表系的分类一）机油压力表1．电热式机油压力表与电热式机油压力传感器2．电磁式机油压力表与可变电阻式机油压力传感器二）冷却液温度表1．电热式冷却液温度表与双金属片式传感器2．电热式冷却液温度表与热敏电阻式传感器3．电磁式冷却液温度表与热敏电阻式温度传感器三）燃油表1．电磁式燃油表与可变电阻式传感器2．动磁式燃油表与可变电阻式燃油量传感器3．电热式燃油表与可变电阻式燃油量传感器四）车速里程表1．磁感应式车速里程表2．电子式车速里程表五）发动机转速表1.机械式转速表2.电子式转速表三、机油压力表作用：机油压力表用来检测和显示发动机主油道的机油压力的大小，以防因缺机油而造成拉缸、烧瓦的重大故障发生。

机油压力由指示表和传感器两部分组成。

指示表和传感器的配合类型如下：(一)电热式指示表+电热式传感器(二)电磁式指示表+可变电阻式传感器(三)电热式指示表+可变电阻式传感器1．电热式机油压力表和传感器的结构电热式机油压力表又称为双金属片式机油压力表，机油压力表及传感器的结构和工作原理如图10－2所示。

图10-2 电热式油压表与传感器结构1-油腔2-膜片3-弹簧片4-双金属片5-调节齿轮6-接触片7-传感器接线柱8-校正电阻9-机油压力表传感器接线柱机油压力表的工作原理：机油压力较小时，传感器膜片几乎没有变形，触点间压力小，电流通过不久，温度略有上升，双金属片稍有变形，触点就分开，平均电流小，指针偏转角度小；机油压力升高时，传感器膜片拱曲，触点间压力增大，需要通过较大电流，双金属片的变形才能使触点分开，平均电流大，指针偏转角度大。
