镁合金防腐蚀方案汇总 化学转化处理 镁合金的化学转化膜按溶液可分为：铬酸盐系、有机酸系、磷酸盐系、KMnO4系、稀土元素系和锡酸盐系等。 传统的铬酸盐膜以Cr为骨架的结构很致密，含结构水的Cr则具有很好的自修复功能，耐蚀性很强。但Cr具有较大的毒性，废水处理成本较高，开发无铬转化处理势在必行。镁合金在KMnO4溶液中处理可得到无定型组织的化学转化膜，耐蚀性与铬酸盐膜相当。碱性锡酸盐的化学转化处理可作为镁合金化学镀镍的前处理，取代传统的含Cr、F或CN等有害离子的工艺。化学转化膜多孔的结构在镀前的活化中表现出很好的吸附性，并能改镀镍层的结合力与耐蚀性。 有机酸系处理所获得的转化膜能同时具备腐蚀保护和光学、电子学等综合性能，在化学转化处理的新发展中占有很重要的地位。 化学转化膜较薄、软，防护能力弱，一般只用作装饰或防护层中间层。 阳极氧化 阳极氧化可得到比化学转化更好的耐磨损、耐腐蚀的涂料基底涂层，并兼有良好的结合力、电绝缘性和耐热冲击等性能，是镁合金常用的表面处理技术之一。 传统镁合金阳极氧化的电解液一般都含铬、氟、磷等元素，不仅污染环境，也损害人类健康。近年来研究开发的环保型工艺所获得的氧化膜耐腐蚀等性能较经典工艺Dow17和HAE有大程度的提高。优良
的耐蚀性来源于阳极氧化后Al、Si等元素在其表面均匀分布，使形成的氧化膜有很好的致密性和完整性。 一般认为氧化膜中存在的孔隙是影响镁合金耐蚀性能的主要因素。研究发现通过向阳极氧化溶液中加入适量的硅-铝溶胶成分，一定程度上能改善氧化膜层厚度、致密度，降低孔隙率。而且溶胶成分会使成膜速度出现阶段性快速和缓慢增长，但基本上不影响膜层的X 射线衍射相结构。 但阳极氧化膜的脆性较大、多孔，在复杂工件上难以得到均匀的氧化膜层。 金属涂层 镁及镁合金是最难镀的金属，其原因如下： (1)镁合金表面极易形成的氧化镁，不易清除干净，严重影响镀层结合力; (2)镁的电化学活性太高，所有酸性镀液都会造成镁基体的迅速腐蚀，或与其它金属离子的置换反应十分强烈，置换后的镀层结合十分松散; (3)第二相(如稀土相、γ相等)具有不同的电化学特性，可能导致沉积不均匀; (4)镀层标准电位远高于镁合金基体，任何一处通孔都会增大腐蚀电流，引起严重的电化学腐蚀，而镁的电极电位很负，施镀时造成针孔的析氢很难避免; (5)镁合金铸件的致密性都不是很高，表面存在杂质，可能成为
研究报告 教学院：化工与材料工程学院 班级： 姓名： 学号：
铝合金研究报告 摘要 铝合金的现今生活中有很大的用途，给我们带来了很多方便，此文通过对铝合金的基本性质（化学性质和物理性质）、铝合金的分类、铝合金的用途以及铝合金的防护等方面知识的介绍，系统的概括了铝合金的在我国工业产业中的重要地位。 关键字：铝合金、铝合金分类、铝合金用途、铝合金防护
铝合金定义 铝合金艺术栏杆 以铝为基的合金总称。主要合金元素有铜、硅、镁、锌、锰，次要合金元素有镍、铁、钛、铬、锂等。 铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 纯铝的密度小（ρ=2.7g/cm3），大约是铁的 1/3，熔点低（660℃），铝是面心立方结构，故具有很高的塑性（δ:32~40%，ψ:70~90%），易于加工，可制成各种型材、板材。抗腐蚀性能好；但是纯铝的强度很低，退火状态σb 值约为8kgf/mm2，故不宜作结构材料。通过长期的生产实践和科学实验，人们逐渐以加入合金元素及运用热处理等方法来强化铝，这就得到了一系列的铝合金。添加一定元素形成的合金在保持纯铝质轻等优点的同时还能具有较高的强度，σb 值分别可达 24～60kgf/mm2。这样使得其“比强度”（强度与比重的比值σb/ρ）胜过很多合金钢，成为理想的结构材料，广泛用于机械制造、运输机械、动力机械及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减轻自重。采用铝合金代替钢板材料的焊接，结构重量可减轻50%以上。 铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。铝
铝合金焊接接头疲劳性能研究张禧铭 摘要：测定了6061铝合金焊接件焊接接头的疲劳性能，介绍了铝合金焊接件焊 接接头的疲劳特征，分析了铝合金焊接件焊接接头中缺陷对其疲劳性能的影响。 结果表明铝合金焊接件焊接接口处气孔、夹杂物及未焊透三个焊接缺陷均会零件 的应力集中创造条件，对铝合金焊接件焊接接头疲劳性能有重大影响。气孔的大小、数量，未焊透的分布位置及形式明显地影响铝合金焊接件焊接接头的疲劳性 能 0.引言 铝合金由于其质量轻、强度高、无磁性、耐腐蚀性好，广泛应用于汽车、铁路、航空航天等领域。焊接是铝合金零件最常见的连接方式，在铝合金焊接零件 在重复外力作用下会发生疲劳断裂，而疲劳破坏过程又这些问题往往会给用户造 成不可估量的巨大损失[1]。通过研究发现，铝合金焊件焊接接头发生疲劳破坏是 铝合金焊接断裂的主要原因，因此对铝合金焊接件进行全面分析，找出原因并提 出解决方案，提高铝合金焊接件有着重大意义[2，3]。近些年过高校和科研院所 对铝合金焊接件焊接接口做了大量研究工作，并取得了重大成果。周进等人通过 对5A02 铝合金焊接接头的疲劳性能进行分析，得出了补焊可以降低铝合金焊接 件焊接接口的疲劳强度（下降将近20%），可作为一种可靠的补救措施[4]。王德 俊通过对铝合金焊接接头焊缝几何特征的研究，得出了十字接头焊接方式比对接 接头焊接方式应力集中更严重的结论[5]。本文以6061铝合金为研究对象，分析 焊接缺陷铝合金焊接件疲劳性能的研究。 1.试验材料及试验方法 本试验需要的材料为铝合金和焊丝，其中铝合金选用6061铝板，焊丝选用5356焊丝，铝板采用对接焊接。这两种材料的化学成分如表1所示。 试验材料化学成分/% 将铝板通过焊丝分别用MIG焊和TIG焊两种方法进行焊接，不仅仅能够保证 铝合金焊接件内部化学成分的完整性，而且也可以提高铝合金焊接件的焊接质量。 在进行全部焊接之后还需要采用合理的方法对焊接物进行验伤处理，找出其 中存在的问题，并对出现问题的原因进行全面分析。焊后进行X射线探伤检验， 找出存在的问题并找到原因及时解决，将样品进行铣削加工，去除焊缝余高。为 获得样品真实状态，将样品铣削加工后再进行X射线探伤检测。在MTS万能试验机上进行疲劳试验，用JSM-35C显微镜对断口形状进行合理观察。 2.试验结果及分析 2.1疲劳试验 试验结果如表2所示，对试验结果进行整理、对比，可以发现无论6061铝合金焊接件的焊缝有无缺陷，发生疲劳破坏的均为焊接口。但是整个焊接过程是否 存在缺陷对存在的疲劳现象和相应寿命还有很重要的作用。但焊缝有无缺陷对其 寿命有明显影响，即有焊缝缺陷的样品其寿命明显低于无焊缝缺陷的样品，并且 随着缺陷尺寸的增大，疲劳寿命下降越多。 6061铝合金焊接接头疲劳性能 2.2疲劳断口特征 按照焊接接头的断裂过程疲劳断口一般分为裂纹源、疲劳裂纹扩展和最后断
如何提高镁合金的耐高温性能? 镁合金在汽车制造、航空工业等方面的应用要求具有一定的高温性能和抗蠕变性能，稀土镁合金(AE系列)能提高合金的高温强度和蠕变强度。研究表明，加入一定量的锡可改善合金的高温强度;加人硅可改善合金的蟠变强度;加人鳃可提高合金的高温(超过300℃)性能;加入银可提高合金的高温强度和蠕变强度。 在Mg-5Al-1 Zn-1 Si合金中加人0.5%(质量分数)的锑，使合金在150℃时的强度从168 MPa上升到178MPa,屈服强度也从81 MP。上升到90MPa，抗冲击韧性值从21J上升到30J。 稀土会使镁合金的室温性能变差，为此，加人一些短纤维、晶须、颗粒等复合材料，以改善合金的室温和高温性能。在Mg-/Li合金中加人一定的Mg0/Mg 2 Si颗粒，使合金的高温抗蠕变。性能在温度达210℃前得到显著改善，而且随着温度的升高，改善效果更为明显。 笔记本电脑和手机外壳等在一定的工作温度范围内，要求其尺寸稳定性(抗蠕变性能)要好。与现有的工程塑料相比，不会因环境改变而改变的镁基耐高温复合材料的性能优势可得到充分施展。镁基复合材料的制备方法主要有真空(或保护性气氛)浸渗法、粉末冶金法、薄膜冶金法、搅拌铸造法。 提高镁合金材料使用寿命有何技术措施? 镁是活泼的金属元素，标准电极电位为负值，且绝对值很大，导致镁及镁合金的耐腐蚀性很差，这阻碍了镁合金产品在应用中发挥优势，限制了其应用范围。 镁合金腐蚀的直接原因是合金元素及杂质元素的引入导致镁合金中出现第二相。镁合金的腐蚀形态有:电偶腐蚀、点蚀、应力腐蚀开裂、晶间腐蚀和丝状腐蚀以及高温氧化。镁合金发生电化学腐蚀与溶液的pH值、溶液的性质、合金的成分及所处的环境有关。 为提高镁合金材料的使用寿命，应控制冶金因素以提高镁合金的耐腐蚀性，具体包括合金元素、杂质元素、相组成和微结构。表面处理技术的研究，如镁合金的化学转化处理、阳极氧化、等离子微弧阳极氧化、金属镀层和物理气相沉积涂层技术等，为等离子技术提高镁合金的耐腐蚀性带来了新的生机。为改善镁合金的耐腐蚀性能，有人采用离子注人、激光退火和快速凝固新工艺，特点是使金属表面形成一层成分均匀的、无定形的表面结构膜。 采用高频感应对镁合金进行表面合金化处理的研究结果令人满意，通过对ZM5镁合金样品在4OkHz的高频感应炉加热处理后空冷到室温，与未经感应处理的样品相比，其耐腐蚀性能大幅度提高，表层组织相结构的变化可有效地抑制镁合金的整体腐蚀。 微弧氧化技术是另一种新型的金属表面处理技术，其原理是将材料置于电解质溶液中，利用高电流高电压的作用，在基体金属表面上生成一层基体金属氧化物陶瓷层，且致密无缺陷，以提高金属的防腐蚀性能。MB8镁合金的实验表明，微弧氧化陶瓷层厚度与提高耐腐蚀性能的关系不大，非晶态氧化镁陶瓷层的耐腐蚀性能优于晶态氧化镁陶瓷层。 镁基大块非晶合金有何特点? 非晶态合金具有良好的性能。传统的非晶态合金是高速急冷(冷速大于105K/s)条件下形成的，呈粉状、(纤维)丝状、薄带或薄膜(最大厚度不超过50μm)形态，使其应用受到限制。大块非晶是指在三维尺寸都大于1mm的合金块体。镁基大块非晶合金具有较好的力学性能和低密度，被认为是一种极具应用潜力的轻质高强度材料。有报道称，用水淬法能制备出直径 为12 mm的镁基大块非晶合金—Mg 65Y 10 Cr 15 Pd 5 。镁基大块非晶合金在373K的温度下，屈服应 力为550MPa;在室温下为822MPa,硬度为HV220。对镁基大块非晶合金Mg 80Y 10 Cu 10 。的试验发 现，其伸长率为7%。
用自由铬预先处理在 AZ91 D 镁合金上电镀 Ni－P层 摘要 磷酸盐-锰转换镀膜作为预处理层在Ni－P 涂层和 AZ91 D 镁合金基片之間被提出来，加上 HF 预先处理代替传统的铬氧化物。后成的 Ni－p以它的结构、形态、微硬度和抗腐蚀性放置在层上。在基体上的处理层不仅减少镁在电镀过程中的硬度，而且减少基体和二次相之间的潜在不同。因此，AZ91 D 镁合金上获得一个精细密集结构的 Ni－P 的涂层，比在氧化镁上加HF上电镀Ni－P表现出较好的抵腐蚀性。 关键词：无铬预先处理；镁合金；腐蚀抵抗 1.介绍 镁和它的合金在多数中扮演重要角色田地，像是航空宇宙、电子学和汽车田地 由于他们的较高强度和好的抗阻尼能力。然而，那镁合金由于它不需要的性质如抗腐蚀性差和耐磨性不好被限制使用，镁合金的腐蚀取决于他们的冶金和环境的因素。改善那镁合金的实际用法，许多研究员有尝试发展防锈和高度穿着－抵抗策略。 电镀沉淀是一种多样的化学沉淀技术，包括解决的金属的沉淀在表面之上没有应用外部的电电压［9] 而且被认为是简单、最经济的方法。另外地完成钢、铝、铜、塑料和多数材料。电镀沉淀的另一个优点是获得好质量的沉积物对基片的几何形状和对导体和绝缘体的沉积能力没有特殊的要求。在电镀金属领域，电镀镍由于它的优秀的特性，如高强度和低腐蚀性呈现出了更多的普及而且已经吸引学术界的广泛的兴趣。 然而，在镁合金上的电镀，在电镀的处理中的许多挑战而且有限制在镁合金上的报告.镁合金对流电的腐蚀极易受影响，严重地在金属上造成粗糙的外表和机械的能力减少。最困难部份是，电镀镁正在发展一个适当的预先处理程序，一经适当的解决多数金属可能是能需要镀金属的。现在有一种解决方法，对镁在电镀之前：锌浸渍在包含氟化物浴中的转变.在电镀上的许多早先的报告中镁合金被蚀刻了在铬氧化物和氮的酸解决方面而且浸湿在HF 解决形成电镀 Ni－P 前的一个转变。然而，金属终结工业必须找寻替代选择材料或明确地沉淀方法代替六价铬化合物，是逐渐地由于他们的高毒性限制在环境上［19] 和 HF 也展现不
第30卷 第4期 2010年8月 航 空 材 料 学 报 J OURNAL OF A ERONAUT ICAL MAT ER I A LS V o l 130,N o 14 A ugust 2010 7075-T651铝合金疲劳特性研究 韩 剑, 戴起勋, 赵玉涛, 李桂荣 (江苏大学材料科学与工程学院,江苏镇江212013) 摘要:在不同的应力幅值下测试了7075-T651铝合金的疲劳寿命,拟合试验数据得到合金S -N 曲线,估算疲劳极限为223M P a 。用扫描电镜观察高低应力幅值下的疲劳试样断口,结果表明:合金的加工缺陷或粗大夹杂处往往为裂纹源,裂纹扩展伴随着小平面断裂的发生,高应力幅下疲劳裂纹扩展区出现犁沟和轮胎花样,而低应力幅下的疲劳裂纹扩展区中除有大量疲劳条带外,还出现了疲劳台阶和二次裂纹。合金的疲劳瞬断区则存在着撕裂棱与等轴韧窝。弥散分布的微小析出相对合金的疲劳性能有着积极的影响。关键词:7075-T 651铝合金;S -N 曲线;疲劳断口DO I :1013969/j 1i ssn 11005-505312010141018 中图分类号:TG146121 文献标识码:A 文章编号:1005-5053(2010)04-0092-05 收稿日期:2009-04-21;修订日期:2009-06-16基金项目:国家863高技术研究项目(2007AA 03Z548)作者介绍:韩剑(1984)),男,硕士研究生,从事高强铝合金组织与性能方面的研究,(E -m a il)han ji an_m oon @yahoo .com .cn 通讯作者:戴起勋,男,教授,博士生导师,(E -m ail)qxda i @u j s .edu .cn 。 7075合金是美国较早开发的一种铝合金,是航空航天领域广泛使用的一种轻型结构材料。近年来,因其强度高、重量轻的特性也在其他领域得到广 泛应用,例如攀岩设备及自行车零件都普遍使用7075铝合金 [1~4] 。在对7075合金所开展的研究工 作中,其疲劳性能因与实际应用联系较为密切,是一 个极有理论意义和应用价值的课题,目前虽然已有许多科研工作者对其进行了广泛的研究 [5~8] ,但对 其疲劳断裂机理研究却不多。为了进一步深化研究,充分挖掘7075铝合金的使用潜力,本研究对时效 7075-T651铝合金材料在不同应力幅下的疲劳断裂机理进行了研究。 1 试验材料和方法 试验材料为A lcan 生产的厚度为23mm 的7075-T651铝合金成品板材,合金成分如表1所示。合金抗拉强度达到580M Pa ,屈服强度为570M Pa ,断后伸长率为8%。 表1 试验合金成分(质量分数/%) T able 1 T he component o f alu m i nu m a lloy (m ass fracti on /%) Zn M g Cu M n T i C r N i Fe S i A l 5.68 2.40 1.63 0.14 0.22 0.18 0.044 0.18 0.06 Ba.l 疲劳试验在PLA30050疲劳试验机上进行,参照GB /T 4337)1984制成标准圆棒光滑试样。试验在室温下进行,应力水平设置在518MPa 到200MPa 之间测试轴向应力疲劳性能,疲劳试验的应力比R =-1,即轴向拉压对称加载,控制波形为正弦波,循环加 载频率为20H z 。试样在机器上循环加载直至断裂,记录加载周次。将疲劳断口完整切下,浸于酒精中在超声波清洗仪中清洗,而后在JS M-7001F 型扫描电子显微镜下进行断口形貌观察和分析,并用扫描电镜自 带的I nca Ener gy 350能谱仪作EDS 分析。 2 试验结果与分析 2.1 疲劳寿命曲线 将测得的试验数据拟合得到S-N 曲线(图1),数据点基本平均分布在曲线两侧,较为吻合。S-N 曲线没有水平部分,只是随着应力的降低,循环周次不断增大。通常,如果材料应力循环107 周次不断
重庆科技学院课程结业论文 课程名称：材料制备概论 专业班级： 学生姓名： 学号： 成绩：
浅谈镁合金的应用及腐蚀 摘要：镁合金是以镁为基加入其他元素组成的合金。其特点是：密度小（1.8g/cm3镁合金左右），比钢度高，阻尼性，切削加工性、导热性好，电磁屏蔽强等优点，在交通、通讯、电子和航天等领域的应用前景十分广泛，2003年世界和我国原镁产量分别达到51万吨和31万吨，且以每年20%的速度迅速增长。镁合金的应用日益广泛，防腐研究也势在必行。 关键字：镁合金应用腐蚀 镁是地球上储量最丰富的元素之一，陆地上有白云石，湖泊有盐湖，海洋里也存在大量的镁，可谓取之不尽，用之不竭。我国目前在镁工业方面有三项“世界冠军”，第一是镁资源大国，储量居世界首位；第二是原镁生产大国，产量占全球2／3；第三是出口大国，近年的出口量约占产量的80％一85％。镁合金的性能决定了用途，镁合金的防腐延长使用寿命。本文就镁合金的应用及防腐做部分浅析，仅此对镁合金做一个小结。 1.镁合金简介 镁在门捷列耶夫元素周期表中属ⅡA族碱土金属。块状金属镁在室温下呈银白色。原子序数：12，相对原子量：24．3050。原子半径：0．160nm，原子体积：14．0cm3／mol。原子内自由电子状态：1s2 2s22p63s2。在自然界中镁的同位素及其比例：2412 Mg为79％， 25 Mg为10％，2612Mg为11％。镁原子核的热中子吸收率小，仅次于铍。常态镁的热中子12 吸收率为0．063±0．004，2412 Mg为0．03，2512Mg为0．27，2612Mg g为0．03。X射线吸收系数：32．9m2／kg。镁的同位素有利于合金的形成，以及种类的多样化。 具体来说，根据镁合金的主要元素，镁合金有含铝、锌、锆和稀土等五组。在此基础上，镁合金具体有如下几种：Mg-Mn，Mg—A1—Mn，Mg-A1-Zn-Mn，Mg-Zr，Mg-Zn-Zr，Mg-RE-Zr，Mg-Ag—RE-Zr，Mg-Ye—RE-Zr。最近，钍也被加入到镁合金中从而又形成了几种新的合金：Mg-Th-Zr，Mg-Th-Zn-Zr，Mg-Ag-Th-RE-Zr。镁合金中加入稀土，主要是为了提高镁合金在高温下的力学性能。含稀土的镁合金铸件由于价格较高，一般用于航天上。目前汽车行业也开始对这类镁合金产生了兴趣。此外，MgLi合金(密度<1．5g／cm3)以其极轻的重量也受到了航空与军事工业的关注。如LAl41就可作为变形合金产品，有很好的延展性，但耐腐蚀性能较差。从生产过程看，可分为铸造镁合金和变形镁合金两大类。虽然铸造件是镁合金的主要产品，最近汽车工业的需求大大刺激了变形镁合金的发展。较常用的变形镁合金中含有1．9％的锰或3．5％Al、0．5％Zn和o．25％Mn。变形镁合金的应用受到的限制较大，主要是因为其应力腐蚀破裂敏感性较高。目前铸造镁合金的发展较快。实用的铸造镁合金主要有Mg—A1-Zn，Mg-Mn，Mg-Zr-Zn，Mg-Zr-稀土合金。Mg-A1-Zn合金是最早使用的合金体系，它奠定了镁工业的：基础。Mg-A1系列的合金最大的缺点是高温力学性能差，同时铸造的微孔会在表面上显现。Mg-Zr-Zn合金通常有很细的微观组织结构，其常温力学性能较好。压力铸造镁合金是工业中应用最广的一类镁合金。主要有AZ，AM，AS和AE等4系列。最为典型的合金有AZ91，AM60，AM50，AS21,AS41，AE42等。 2．镁合金的性能 2.1 重量轻：镁合金是结构最轻的材料 2.2 比强度高：镁合金的强度重量比是所有常用工程金属材料中最高的 2.3 超强的吸收塑变能量：镁合金对机械的震荡的吸收能力很强，特别是在高应力下，它
镁合金疲劳性能的研究现状 高洪涛,吴国华,丁文江 (上海交通大学材料科学与工程学院,上海200030) 摘要:针对近几年镁合金疲劳性能的研究进行总结,从冶金因素、形状因素、加载制度、介质和温度等方面考察对镁合金疲劳性能的影响。归纳提高镁合金抗疲劳性能的途径:热处理、滚压强化和喷丸处理等。提出对镁合金疲劳性能研究的展望。 关键词:镁合金;疲劳性能;影响因素;强化途径 中图分类号:TG146.2 文献标识码:A 文章编号:1000-8365(2003)04-0266-03 Review on the Fatigue Behavior of Magnesiu m Alloys GAO Hong-tao,W U Guo-hua,DI NG W en-jiang (Schoo l of M aterials Science and Engineering,Shang hai Jiaotong U niversity,Shang hai200030,China) A bstract:This report provides some of the results of magnesium alloy s studying,especially about its fatigue behavior, in recent years.The facto rs that influence the fatigue behavior of magnesium alloy s can be given from several aspects of metallurgy,form factor,loading system,medium and tem perature.The strengthening methods can be concluded in three aspects.One is heat treatment;the o ther tw o are roller burnishing and shot blasting.In addition,the prospect of fatigue behavio r observation on mag nesium alloy s is discussed. Key words:M ag nesium alloy;Fatigue behavior;Influencing factors;Strengthening approach 综合性能优良的镁合金已大量应用于航空航天、汽车、电子等领域[1]。据预测,从2001～2007年,镁合金铸件在汽车上的用量将以25%～30%速度递增[2]。 随着镁合金需求的急剧增加,对其性能要求也越来越高。本文总结近几年镁合金疲劳性能方面的研究,以及提高其性能的建议。 1 镁合金的疲劳与断裂 M g属于密排六方结构,此类金属的塑性变形取决于c/a(c为点阵的高,a为基面的边长),Mg的c/a=1.6235,略小于按原子为等径刚球模型计算出的轴比1.633。孪晶和疲劳变形与现存孪晶的结合是疲劳变形的主要形式,滑移带沿着孪晶带堆积的区域是一些常见的裂纹源。许多微裂纹是一些微空洞造成的。位错环集团是Mg典型的疲劳位错结构。 镁合金的疲劳断裂是由最大剪应力控制的,并且沿着最大剪应力方向扩展。它的解理断裂发生在高指数面上,并且裂纹的形态因孪晶和滑移而强烈变化着。镁合金疲劳断裂结构中也有一些韧窝特征,它们来源于加载过程中出现并长大直到在塑性应变和塑性断裂条件下联合起来的微空洞,在沉淀相-基体界面处结合力较小,沉淀相或者夹杂物的破碎、局部的应力集中 收稿日期:2003-02-17; 修订日期:2003-03-24 基金项目:国家863计划资助项目,编号:200233AA1100. 作者简介:高洪涛(1976- ),河南洛阳人,博士生.研究方向:镁合金的研究与开发.都可能形成一些微空洞。 2 影响镁合金疲劳性能的因素 2.1 冶金因素 微观组织对疲劳裂纹的萌生和扩展有很大的影响[3]。砂型铸造M g-Zn-Zr合金,不管是铸态还是热处理态,晶粒越粗大,疲劳强度越低。另外,第2相质点或颗粒也影响镁合金的疲劳行为,第2相的切变模量和第2相质点间的平均距离是影响疲劳裂纹扩展速率的重要参数。另外,在小的ΔK区域,镁合金位错密度越高,疲劳裂纹扩展速率就越低。 镁基复合材料的疲劳性能与断裂特征与其基体上增强颗粒和晶须的尺寸和形态关系密切[4],含20% SiC晶须的AZ91D镁基复合材料低周疲劳断裂后发现,由于晶须散乱的分布于基体之上,裂纹表面粗糙并且裂纹扩展路径看起来很弯曲。断裂组织观察表明疲劳断裂扩展区和最后断裂区没有明显区别,并且特征是解理断裂。 在冶炼过程中,不可避免的引进一些夹杂物。这些夹杂物引起应力集中从而降低镁合金的抗疲劳能力,如果夹杂物是尖角,危害更大。夹杂物分布不均匀时,也会降低疲劳强度。 2.2 形状因素 (1)缺口敏感性及表面状况 镁合金比铝合金和钛合金有更大的缺口敏感性,变形镁合金比铸造镁合金有更大的缺口敏感性。 · 266· 铸造技术 FO UN DRY TECHN OLOG Y V ol.24N o.4 Jul.2003
锌/ Y比对镁锌- Y合金显微组织和力学性能的影响 摘要 镁锌-Y合金力学性能和显微组织含有二十面体相（I-相）作为二次固化相，其被调查的组成范围，其中溶质的总含量（锌和Y）小于10％.由I-相和ɑ-Mg 两相显微结构的形成的最佳锌/ Y比值为5-7.随着总溶质含量（锌和Y）的增加强度增加，比如：随着I-相的体积分数的增加。尤其是含有I-相的合金不可能有高伸长率，> 25%,被认为是I-相粒子和周围的ɑ-Mg晶体矩阵低界面间能量。 关键词：镁，锌- Y合金;二十面体相（I-相），锌/Y比 1.引言 使镁合金作为结构材料使用的关键问题之一是提高成形性。最近，据报道，镁锌- Y的合金中二十面体相作为二次固化相（I-相）在室温及较高的温度下具有良好力学性能。 蔡以及其他人已经报道在镁-锌- Y的系统中存在热力学稳定的I-相组成的Mg42Zn50Y8。兰斯多夫等报告指出，I相通过一包晶反应和在锌含量丰富钇含量高于4％的三元合金化合物脆性金属化合物并存情况下形成。易等报告说，在镁锌- Y合金系统富镁的角落添加少量钇到Mg74Zn26二元合金中改变了其初级相从ɑ-Mg到I-相。而且，有报道说镁-锌- Y合金含热稳定的I-相，在室温下表现出较高的屈服强度和韧性，取决于I-相的体积分数。据报道，准晶使镁- 锌- Y 合金的成形性增强，比传统的变形镁合金（如AZ31）有更好的成形性。它已经表明，准晶使Mg - 9Zn- 2Y（质量分数％）合金呈现出的强度和延展性增强，以及在高温下良好的成形性能。此外，机械性能增强的实现是由于挤压镁锌-Y合金I -相纳米沉淀。虽然有报道说在富镁成分的镁锌-Y合金系统存在一个由I相和ɑ-Mg 组成的两相区，但一直没有对锌/ Y比例影响富镁成分的两相区形成的报告。因此，现在研究中，我们已经研究了铸态微观结构变化取决于Zn / Y在组成范围的比值，其中溶质的总含量（锌和Y）小于10％，并促成形成ɑ-Mg/I-相两相微观结构的组成范围。此外，对含I-相合金的力学性能进行了研究，机械试验的样品是从热轧薄板准备（厚度：毫米）。 2.实验器材和实验内容 合金标称成分见表1，在动态氩气气氛下的石墨涂层氮化硼（BN）坩埚感应熔炼制备了高纯度镁（99.9％），锌（99.95％）和钇（99.9％）。厚度为1.5厘米，宽6厘米，高10厘米尺寸的合金锭是由合金融入预热的钢模具制备而来。相是通过X射线衍射鉴定(XRD,Rigaku CN2301)，使用单色CuKα辐射测得。对于（Leica DMRM）光学观察，铸标本被含硝酸（10毫升）和乙醇（100毫升）溶液蚀刻。铸态组织的第二相体积分数的测量通过图像分析系统（IMT VT4）连接到光学显微镜进行测量。微观结构是由光学显微镜（OM;Leica DMRM）和透射电子显微镜（TEM;JEM 2000 EX）观察；透射电镜观察的薄箔由经过机械研磨离子铣法制备而得。 四合金中的I -相，热轧到1毫米最终厚度（减少90％）。在轧之前，辊筒预热到373 K，铸锭(70×50×10 mm)在673 K匀浆12小时。铸锭在673k预热
理论上是，要看成型方法i: 压铸的左右，挤压的，锻造的
1050 食品、化学和酿造工业用挤压盘管，各种软管，烟花粉 1060 要求抗蚀性与成形性均高的场合，但对强度要求不高，化工设备是其典型用途 1100 用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如化工产品、食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具 1145 包装及绝热铝箔，热交换器 1199 电解电容器箔，光学反光沉积膜 1350电线、导电绞线、汇流排、变压器带材 2011 螺钉及要求有良好切削性能的机械加工产品 2014 应用于要求高强度与硬度（包括高温）的场合。飞机重型、锻件、厚板和挤压材料，车轮与结构元件，多级火箭第一级燃料槽与航天器零件，卡车构架与悬挂系统零件 2017 是第一个获得工业应用的2XXX系合金，它的应用范围较窄，主要为铆钉、通用机械零件、结构与运输工具结构件，螺旋桨与配件 2024 飞机结构、铆钉、导弹构件、卡车轮毂、螺旋桨元件及其他种种结构件 2036汽车车身钣金件 2048 航空航天器结构件与兵器结构零件 2124 航空航天器结构件
2218飞机发动机和柴油发动机活塞，飞机发动机汽缸头，喷气发动机叶轮和压缩机环 2219 航天火箭焊接氧化剂槽，超音速飞机蒙皮与结构零件，工作温度为-270~300℃。焊接性好，断裂韧性高，T8状态有很高的抗应力腐蚀开裂能力 2319 焊拉2219合金的焊条和填充焊料 2618 模锻件与自由锻件。活塞和航空发动机零件 2A01 工作温度小于等于100℃的结构铆钉 2A02 工作温度200~300℃的涡轮喷气发动机的轴向压气机叶片 2A06 工作温度150~250℃的飞机结构及工作温度125~250℃的航空器结构铆钉 2A10 强度比2A01合金的高，用于制造工作温度小于等于100℃的航空器结构铆钉 2A11 飞机的中等强度的结构件、螺旋桨叶片、交通运输工具与建筑结构件。航空器的中等强度的螺栓与铆钉 2A12 航空器蒙皮、隔框、翼肋、翼梁、铆钉等，建筑与交通运输工具结构件 2A14 形状复杂的自由锻件与模锻件 2A16 工作温度250~300℃的航天航空器零件，在室温及高温下工作的焊接容器与气密座舱 2A17 工作温度225~250℃的航空器零件 2A50 形状复杂的中等强度零件 2A60 航空器发动机压气机轮、导风轮、风扇、叶轮等 2A70 飞机蒙皮，航空器发动机活塞、导风轮、轮盘等 2A80 航空发动机压气机叶片、叶轮、活塞、涨圈及其他工作温度高的零件 2A90 航空发动机活塞 3003 用于加工需要有良好的成形性能、高的抗蚀性可焊性好的零件部件，或既要求有这些性能又需要有比1XXX系合金强度高的工作，如厨具、食物和化工产品处理与贮存装置，运输液体产品的槽、罐，以薄板加工的各种压力容器与管道
毕业论文开题报告 化学工程与工艺 镁合金阳极氧化膜的制备及其耐腐蚀性能研究 一、选题的背景、意义 镁是地球上储量最丰富的元素之一，除地壳表层金属矿所含的质量分数为1.93%外，在盐湖及海洋中也存在着十分可观的镁储存量。镁合金是以镁为基加入其他元素组成的合金，镁及其合金具有许多优良的特性。它的密度小（1.8g/cm3镁合金左右），约为铝的2/3、铁的1/4；比强度很高，弹性模量大，消震性好，承受冲击载荷能力比铝合金大，耐有机物和碱的腐蚀性能好，具有良好的导电、导热性、电磁屏蔽性、尺寸稳定性、机加工性能以及再循环利用的性能。 镁合金过去主要应用于航空航天领域，进10年来，随着汽车工业的发展，镁合金的应用最得到了很大的发展。由于环境保护和节省燃料的要求，通常以降低汽车重量来节省能耗，其中一项重要措施就是采用镁合金零件来取代原先的铝合金或钢制零件，由于各种数码产品的飞速跟新换代，对其外观和质量都提出了更高要求。用量轻、刚性好、金属光泽好、电磁屏蔽性好的镁合金取代塑料用在外壳上可获得很好的效果。 随着人们对环境保护意识的日益增强，镁合金无铬表面转化处理技术取得了很大的发展，对环境影响已经大大减小。国内的镁合金阳极氧化处理工艺与国外相比差距较大，大部分无铬电解液配方仅停留在实验阶段，无法投入到实际生产中。因此，对镁合金进行适当的表面处理来提高其耐蚀性能具有非常重要的意义。 二、相关研究的最新成果及动态 2.1 传统工艺 有关镁合金阳极氧化技术产生于20世纪，直到1951年以后，HAE和DOW l7工艺的相继出现才使阳极氧化技术在镁合金防护处理中应用成为可能。HAE工艺是碱性电解液的代表，而Dow Chemical company研发的DOW l7是酸性电解液的代表，在镁合金阳极氧化发展进程中两者起了重要的作用。后来又开发了Anomag 工艺、Magoxid-Coat工艺和Tagnite工艺等。其具体工艺如表1所示。
一．引言 1.1 金属防腐蚀的重要意义 金属材料是现代最重要的工程材料，人类社会的文明和发展与金属材料的使用、发展与进步有着极为密切的联系。 但是金属材料及其制品会受到各种不同形式的损坏，其中最重要、最常见的损坏形式腐蚀。金属腐蚀问题存在于国民经济的各个领域，而且随着经济建设和科学技术的 发展，腐蚀的危害越来越严重，对于国民经济的发展的制约作用越来越突出。使得腐蚀科学在国民经济中所处的地位越来越重要。据统计，人们每年冶炼出来的金属约有1/10 被腐蚀破坏， 相当于每年约有1/10 的冶炼厂因腐蚀的存在而做了无用功；而1/10 被腐蚀破坏的金属所殃及的金属制品的破坏，其损失要远远大于金属本身的价值。据美国国家标准局(NBS)调查， 1975 年美国因腐蚀造成的损失高达700 亿美元，即当年国民经济总产值(GNP)的4.2%;《光明日报》1999 年 1 月20 日报道，1997 年因腐蚀给我国国民经济带来的损失高达2800 亿人民币。 以上所说仅就经济损失而言，在有些领域，尤其在化学工业、石油化工、原子能等工业中，由于金属材料腐蚀造成的跑、冒、滴、漏，不仅造成大量的、宝贵而有限的资源与能源的严重浪费， 还能使许多有害物质甚至放射性物质泄漏而污染环境，危害人民的健康，有的甚至会长期造成严重的后果；而由于金属腐蚀所造成的灾难性事故严重地威胁着人们的生命安全；
许多局部腐蚀引起的事故，如氧脆和应力腐蚀断裂这一类的失效事故，往往会引起爆炸、火灾等灾难性恶果，在一定程度上威胁着人类的生存与发展，所以对于金属腐蚀问题的研究显得尤为 重要。 1.2 铝合金及其腐蚀机理 铝合金是近代发展起来的一类重要的金属材料。铝合金具有强度高、密度小、导电导热性强、力学性能优异、可加工性好等优点而广泛应用于化学工业、航空 航天工业、汽车制造业、食品工业、电子、仪器仪表业以及海洋船舶工业等领域。但是铝合金与其他金属一样，也面临着严重的腐蚀问题。虽然在自然条件下，铝合金表面容易形成一层厚约 4 nm 的自然氧化膜，但是这层膜多孔、不均匀且抗蚀性差，难以抵抗恶劣环境的腐蚀的。为了解决上述问题，有必要对铝合金的腐蚀机理有所了解。一般而言，金属在满足以下 5 个基本条件下 就会受到腐蚀:(1)阳极;(2)阴极;(3)阴一阳之间存在着连续接触;(4)电解质溶液;(5)阴极反应物(如氧气、水或氢气)。铝合金的腐蚀电化学反应为：Al A l3++ 3e( 1) O2 + 2H20 + 4 e 4 0H (中性/碱性) (2) + 2H + 2 e H 2（g）(酸性) (3) 由于原电池作用加速了铝腐蚀，有机或无机阻隔层和钝化剂可避免合金与电解质接触而发生阴极反应，与此同时也抑制腐蚀电子向金属界面的 传导;另外钝化剂(如铬酸盐)形成的不溶性氧化物沉积在受腐点，使活性腐蚀点(如晶界、晶族、凹坑、沉淀析出处)减少，从而阻挡水、

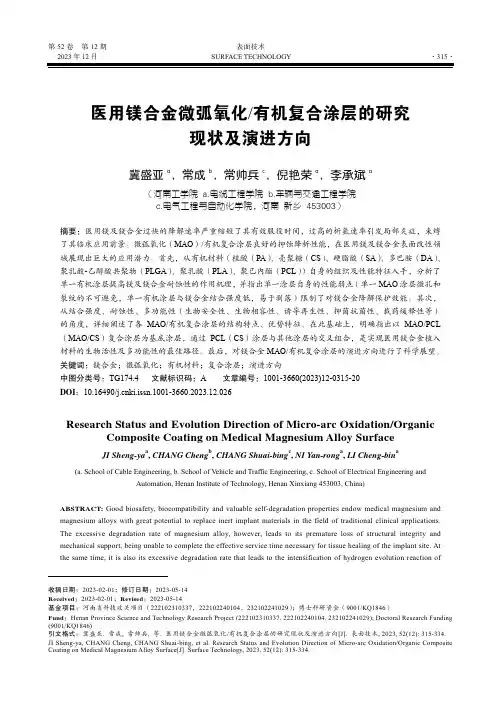

镁合金表面防腐蚀处理研究 王芬，康志新，李元元 （华南理工大学金属新材料制备与成型重点实验室，广东广州510640） 摘要：综述了近年来镁合金表面防腐蚀处理的方法，主要有化学转化膜、阳极氧化、金属涂层、有机涂层、有机镀膜、气相沉积、快速凝固等，并对镁合金表面处理的发展方向进行了探讨。关键词：镁合金；腐蚀；金属涂层；阳极氧化；有机镀膜 1前言 镁合金优异的物理和机械性能[1]使其近年来得到广泛关注。镁合金具有较高的比强度和比刚度，较强的电磁屏蔽和抗辐射能力，以及良好的减震性、切削加工性能等特点，在汽车、摩托车等交通工具，3C产品、航空航天、兵器工业等领域的应用日趋广泛。但是镁是一种电负性极强的金属，标准电极电位为 －2.37V，在潮湿，CO2，SO2，Cl－ 的环境里极易发生腐蚀。除此之外，镁合金由于杂质元素和合金元素的存在，还容易产生电偶腐蚀、应力腐蚀开裂以及腐蚀疲劳[2]，大大限制了镁合金在工业、军工等领域的广泛应用。 目前国内外都加大了对镁合金腐蚀问题的研究，以期通过有效的表面处理方法来提高镁合金表面的抗腐蚀能力，使其能够在不同的领域得到更为广泛的应用。本文综述了镁合金表面处理的方法，并对各种表面处理方法的优缺点及今后的发展方向进行了分析。 2镁合金表面处理的方法 2.1化学转化膜处理 镁合金化学转化膜[3]的防腐蚀效果优于自然氧化膜，并且化学转化膜可提供较好的涂装基底。传统的化学转化法是铬化处理，其机理是金属表面的原子溶于溶液后，引起金属表面的pH值上升，在金属表面沉积铬酸盐与金属胶状物的混合物的过程，这种混合物在未失去结晶水时具有自修复功能，因而耐蚀性好。 但由于铬酸盐处理工艺中含Cr6+离子，对环境造成污染且废液的处理成本高，现已被其它的化学转化膜法所取代，如磷酸－高锰酸钾转化膜、稀土转化膜等。 磷酸－高锰酸钾转化膜处理方法主要是在镁合金表面形成以Mg3(PO4)2为主的组成物，同时含有铝、锰等化合物的磷化膜。经过该处理所得的膜层为微孔结构且与基体结合牢固，并具有良好的吸附性、耐蚀性，因而可作为镁合金涂装中的底漆层使用。赵明[4]等人对镁合金磷酸盐－高锰酸盐化学转化处理工艺进行了研究，发现pH值为4，K2HPO4的质量浓度为150g/L，KMnO4的质量浓度为40g/L的处理液能显著提高镁合金表面的耐腐蚀性能。在盐雾试验温度为30℃，盐雾沉积率为0.0138mL/（cm2·h）的条件下，连续喷雾24h后，镁合金表面所得膜的腐蚀率为8%，而铬酸盐处理工件表面腐蚀率为21%[5]。这说明镁合金磷酸盐－高锰酸盐化学转化处理能提高镁合金表面抗蚀能力。 Rudd[6]等研究发现镁及镁合金在经过pH值为8.5的铈、镧和镨等稀土盐溶液浸泡处理后，可以显著提高镁及其合金的表面耐腐蚀性能。但随着浸泡时间过长，涂层的保护性能开始恶化，导致镁合金表面的耐腐蚀性能也随之降低。因此，为了得到较好的表面处理效果，在形成稀土转化膜后应立即进行封孔处理。2.2阳极氧化处理 阳极氧化处理[7~9]是镁合金现今应用较广的一种表面处理方法。阳极氧化不同于化学氧化，它是通过电化学反应，在金属表面得到具有一定厚度、稳定的氧化膜层，从而提高金属表面耐腐蚀性能。 DOW17法和HAE法是20世纪50年代开发的阳极氧化技术。DOW17法生成的氧化膜是由Cr2O3，MgCr2O3及Mg2FPO4构成，该氧化膜的耐蚀性和耐磨性好，但脆性较大。用HAE法制成的氧
镁合金的腐蚀与防护 摘要：论述了镁合金的腐蚀形式以及腐蚀机理，同时介绍了镁合金防腐蚀的方法。重点介绍了电镀对镁合金的防护作用。 关键词：镁合金；腐蚀；防护 Corrosion And Protection Of Magnesium Alloys Abstract: Corrosion forms and corrosion mechanism of the magnesium alloy were discussed and the methods of corrosion protection of magnesium alloys were introduced. The plating on magnesium alloy protective effect was introduced. Key words: magnesium alloy; corrosion；protection
0 前言 镁合金作为最轻的工程金属材料，具有高的比强度、比刚度、比弹性模量，以及良好的铸造性、切削加工性能。因此，在汽车、电子、家电、通讯、仪表以及航天航空等领域的应用日益增多，被誉为21世纪绿色工程金属结构材料[1]。 但是，镁合金极易腐蚀，却大大限制了其应用。腐蚀是金属在周围介质的作用下，由于化学变化、电化学变化或者物理溶解产生的破坏。从能量观点来看，金属腐蚀的倾向可从矿石中冶炼金属所消耗的能量大小来判断。凡在冶炼时消耗能量大的金属易产生腐蚀，消耗能量小的则其腐蚀倾向就小，镁与铝铁类似，冶炼时消耗能量较多，故镁较易产生腐蚀。镁的标准电极电位是所有结构金属材料中最低的，是-2.73V。加上镁的氧化膜疏松多空，对基体没有多大的保护能力。作为结构材料，镁合金在使用环境中极易发生腐蚀现象，因而大大限制了它的实际应用。 1 镁合金腐蚀的主要形式 1.1 电偶腐蚀和全面腐蚀 镁的高反应性使得镁很容易与其它相组织形成腐蚀电池而发生电偶腐蚀。电偶腐蚀的阴极可能是金属内部的组织，也有可能是外部与之接触的金属。如果合金中存在Fe、Co、Ni、Cu等的杂质相，镁合金将会发生很严重的电偶腐蚀。而镁合金中形成的正常的相组织之间也会发生电偶腐蚀，电位较低的相充当阳极被优先腐蚀(如镁铝合金中的α相与β相)。研究表明镁合金发生电偶腐蚀的程度主要与以下几种因素有关[2,3]。 (1)腐蚀介质溶液的性质镁合金在酸性或中性溶液中易受腐蚀，但在碱性环境中特别是强碱性环境(pH>10.5)中却相当稳定。当pH值由2.0增加到7．25时，其腐蚀速率降为原来的I／10[4]。但含有Cl-的介质溶液会大大加速镁合金的腐蚀，Mg在3．5％NaCI 溶液中的腐蚀速率比在去离子水中大约增加了4倍。而在铬酸和氢氟酸及含F-的溶液中，由于在金属表面生成起保护作用的钝化膜，降低了镁合金的腐蚀速率。 (2)镁合金的成分当镁合金中含有Al、Zn、Ca、Ag、Cd等元素时，对镁合金的耐蚀性影响较小；但当镁合金中含有Fe、Ni、Cu、Co等元素时，其腐蚀速率将大大加快。 (3)环境的影响镁合金在干燥的空气中能形成有效的保膜，具有较好的耐蚀性能；但在潮湿的空气中，特别是含S02或含Cl2气氛中会遭到严重的腐蚀。
