演播室系统的组成及功能

大娱号虚拟演播室系统方案书一、引言虚拟演播室是指利用虚拟现实技术，将现实世界中的演播室场景用数字化的形式呈现出来，并在虚拟环境中完成各类直播、录播等娱乐活动的系统。

大娱号作为一家大型娱乐公司，为了提升自身的直播录播能力和用户体验，决定引入虚拟演播室系统，并在此基础上开展一系列的直播活动。

本文将详细介绍大娱号虚拟演播室系统的方案。

二、系统概述大娱号虚拟演播室系统将通过虚拟现实技术，搭建一个完整的演播室场景，呈现给主播和观众。

系统主要包括以下模块：1. 虚拟场景模块该模块负责搭建虚拟演播室的场景，包括舞台、道具、灯光等元素。

通过虚拟现实技术，用户可以在虚拟场景中进行互动，并实现实时渲染和交互效果。

2. 视频录制模块该模块负责实时录制主播在虚拟演播室中的活动，并进行视频编码和存储。

录制的视频可以支持多种格式，以便后续的回放和编辑。

3. 直播推流模块该模块负责将虚拟演播室中的活动实时推流到直播平台，以供观众观看。

推流过程中需要考虑网络带宽限制和延迟控制，以保证观众的流畅观看体验。

4. 观众互动模块该模块提供观众与主播的互动功能，包括实时聊天、送礼物等。

观众可以通过系统提供的接口，与主播互动并表达自己的喜好。

三、系统设计1. 虚拟演播室场景设计在虚拟演播室中，我们将设计一个逼真的舞台场景，包括舞台、灯光、音效等元素，以及主播和观众的虚拟形象。

舞台将支持多种布景，以适应不同的直播内容。

此外，系统还将支持自定义道具的添加和编辑，以满足主播的个性需求。

2. 视频录制与编码在虚拟演播室中，主播的活动将被实时录制，并进行编码和存储。

我们将采用高效的视频编码算法，以保证视频的质量和压缩效率。

录制的视频将保存在服务器上，以便后续的回放和编辑。

3. 直播推流与延迟控制为了保证观众的流畅观看体验，我们将采用合适的流媒体传输协议，以最小化推流的延迟。

同时，我们还将使用带宽自适应算法，根据观众的网络环境自动调整推流的码率和分辨率，以保证观众在不同网络条件下都能够流畅观看。

虚拟演播室系统虚拟演播室系统（The Virtual Studio System，简称VSS)是近年来随着计算机技术飞速发展和色键技术不断改进而出现的一种新的电视节目制作系统。

其原理是将摄像机拍摄的前景图像通过色键技术融入随摄像机镜头变化的虚拟场景中，以扩展电视节目制作的空间。

一、虚拟演播室系统构成典型的虚拟演播室系统是由摄像设备、摄像机位置参数分析和控制、图形计算机、背景材料库和图像合成等设备组成。

虚拟演播室节目制作系统构成的简单框图下图所示。

虚拟演播室节目制作系统构成在蓝背景中的主持人由前景摄像机（真实摄像机）拍摄，而上图所示的背景图像记录及生成系统称为虚拟摄像机。

真实的和虚拟的摄像机始终是锁定的。

因此，需要确定真实摄像机的位置参数，包括摄像机在演播室中的空间位置，摄像机的运动参数（倾斜、转动、翻转），摄像机镜头设置参数（变焦、聚焦、光圈）。

所有这些数据都被送入计算机中进行分析，实时生成与前景图像保持正确透视关系的背景图像。

然后，前景图像（包括主持人和真实场景、道具）与计算机生成的背景图像通过色键控制器进行合成。

输出的图像可以直接播出或存储。

二、虚拟演播室关键技术虚拟演播室技术包括摄像机跟踪技术、计算机虚拟场景设计和蓝背景技术、灯光技术和色键技术等。

1.摄像机跟踪技术摄像机跟踪技术是虚拟演播室中一项关键技术，它可以获取摄像机在演播室中的实际位置参数和动作参数，从而判断摄像机、主持人、计算机虚拟场景之间的相对位置关系，帮助系统实现真实摄像机与虚拟摄像机的锁定。

目前，摄像机跟踪技术主要有图形识别和机械传感两种方式。

(1)图形识别法图形识别实际上是一种"运动估测算法"，它可以对运动画面进行精确的计算，获得摄像机的各项运动参数。

实际应用一般采用有浅蓝色网格图案的深蓝色背景板，拍摄时，系统会对网格进行定位追踪，通过对每一幅画面中许多像素点亮度信号进行计算，可以得出画面的移动和比例的变化，用这个测量值和运动参数建立一个关于像素子集的联立方程。

单位演播室设计方案在当今信息传播迅速的时代，单位拥有一个功能齐全、设计合理的演播室显得尤为重要。

一个好的演播室不仅能够提升单位的形象，还能为各类节目制作和活动直播提供高质量的技术支持。

下面将为您详细介绍一套单位演播室的设计方案。

一、演播室的整体规划（一）选址演播室应选择在相对安静、无明显震动和噪音干扰的区域。

同时，要考虑到与其他办公区域的便捷连接，以便于人员和设备的流通。

（二）空间大小根据单位的需求和预算，合理确定演播室的面积。

一般来说，小型演播室面积在 50 100 平方米左右，中型演播室在 100 200 平方米，大型演播室则超过 200 平方米。

（三）功能分区1、演播区这是主持人和嘉宾进行节目录制的主要区域，应具备良好的照明和声学条件。

2、控制区用于放置各种设备的控制机柜，以及工作人员进行技术操作的位置。

3、设备区存放摄像机、灯光设备、音响设备等。

4、化妆区为演员和主持人提供化妆和造型的空间。

二、声学设计（一）隔音处理采用隔音材料对演播室的墙壁、天花板和地板进行处理，减少外界噪音的传入和内部声音的传出。

例如，可以使用隔音毡、吸音棉等材料。

（二）吸音处理在演播室内布置吸音板、吸音棉等吸音材料，以减少声音的反射和混响，提高声音的清晰度。

（三）声学装修细节避免出现直角和平面，尽量采用弧形和凹凸不平的表面，以减少声音的聚焦和反射。

三、照明设计（一）基础照明提供均匀的光线，确保整个演播室没有明显的阴影和暗区。

（二）主光、辅光和背景光主光用于照亮主持人或主要拍摄对象，辅光用于补充阴影部分的光线，背景光用于突出主体与背景的层次感。

（三）灯光设备选择可选用 LED 灯、柔光灯等，根据不同的节目需求和场景进行灵活配置。

（四）灯光控制系统安装智能灯光控制系统，方便工作人员根据节目需要调整灯光效果。

四、视频系统设计（一）摄像机根据演播室的规模和需求，选择合适数量和型号的摄像机。

如高清摄像机、4K 摄像机等。

（二）切换台用于切换不同摄像机的画面，实现多角度和多场景的拍摄效果。

昌吉广播电视台中型多功能演播室系统概述【摘要】昌吉广播电视台中型多功能演播室系统是一个集音视频传输、灯光控制、舞美特效和节目制作于一体的综合系统。

在设备配置方面，演播室配备了先进的设备，保证节目制作顺畅进行。

音视频传输系统保障了节目的高清流畅播出，灯光控制系统为节目提供了丰富的灯光效果。

舞美特效系统为节目增添了视觉冲击力，提升了观众的观赏体验。

节目制作系统则是整个系统的核心，通过各种功能模块的配合，提高了节目制作效率，满足了多样化节目需求。

该系统功能完善，能够有效提升节目制作效率，满足不同类型节目的需求，为昌吉广播电视台的节目制作工作带来了巨大的便利。

【关键词】昌吉广播电视台, 多功能演播室, 设备配置, 音视频传输系统, 灯光控制系统, 舞美特效系统, 节目制作系统, 系统功能完善, 提升节目制作效率, 多样化节目需求.1. 引言1.1 昌吉广播电视台中型多功能演播室系统概述昌吉广播电视台中型多功能演播室系统是一个集影音传输、灯光控制、舞美特效和节目制作于一体的综合系统。

该系统采用先进的技术，配备了高性能的设备，能够满足广播电视节目制作的多样化需求。

演播室设备配置齐全，包括摄像机、录音设备、调音台等，能够实现高清画质和音质的录制和播放。

音视频传输系统采用了数字传输技术，能够实现信号稳定、清晰的传输效果。

灯光控制系统可以实现灯光的远程控制和调节，保证节目表现效果。

舞美特效系统集成了各种特效设备，可实现视听效果的多样化呈现。

节目制作系统包括编辑软件、特效处理等，能够快速高效地完成节目制作。

该系统功能完善，能够提升节目制作效率，满足多样化节目需求。

2. 正文2.1 演播室设备配置演播室设备配置是演播室系统中非常重要的一部分，它直接影响到节目制作的效果和质量。

昌吉广播电视台中型多功能演播室系统的设备配置非常全面，配备了一系列高性能的专业设备。

首先是摄像设备，包括高清摄像机、跟踪摄像机、无人机等，能够满足不同拍摄需求。

演播室系统演播室系统是一种专门用于进行多媒体内容创作和传输的硬件和软件集成系统。

它主要由演播室设备、控制台、录制和编辑软件等组成，用于实现音频、视频和图像的捕捉、编辑、处理和传输。

演播室系统广泛应用于广播电视、影视制作、短视频制作、直播平台等领域，为用户提供高质量的内容创作和传输。

演播室系统的组成演播室系统由多个关键部分组成，包括演播室设备、控制台、录制和编辑软件等。

1. 演播室设备：演播室设备是演播室系统的核心部分，包括摄像机、音频设备、视频处理设备、剪辑设备等。

摄像机用于捕捉影像，音频设备用于捕捉声音，视频处理设备用于处理摄像机捕捉的图像，剪辑设备用于对捕捉到的内容进行编辑。

2. 控制台：控制台是演播室系统的中心控制设备，用于对演播室设备进行控制和操作。

控制台包括多个控制面板和按钮，用于进行音频、视频和图像的切换、调节和控制。

通过控制台，用户可以实现多个设备之间的协同工作，提高内容创作和传输效率。

3. 录制和编辑软件：录制和编辑软件用于对演播室设备捕捉到的内容进行录制和编辑。

录制软件可以将摄像机捕捉到的内容实时录制下来，编辑软件可以对录制的内容进行剪辑、调整、特效添加等操作。

这些软件提供了丰富的功能，帮助用户实现高质量的内容创作。

演播室系统的功能演播室系统具有多种功能，包括实时捕捉和传输、多画面切换、音频调节和混音、图像处理和特效等。

1. 实时捕捉和传输：演播室系统可以实时捕捉摄像机和音频设备的内容，并将其传输到其他设备或在线平台。

通过实时捕捉和传输功能，用户可以将现场的影像和声音实时传送给观众，实现互动和实时播放。

2. 多画面切换：演播室系统可以实现多画面切换功能，将多个摄像头或图像源的画面进行切换和显示。

通过多画面切换功能，用户可以展示不同的角度和场景，增加节目的视觉效果和观赏性。

3. 音频调节和混音：演播室系统可以进行音频的调节和混音。

用户可以通过演播室系统的音频设备对音频进行调节，如增加音量、调整音调等。

浅谈演播室系统的建设人类已进入信息时代，而电视作为信息的创造、加工、传输的主要工具，近十年来发展迅猛。

本文就演播室系统建设中应遵循的主要原则进行了阐述，同时对节目制作系统中涉及的关键设备进行了简单描述。

标签：演播室视频音频制作插播一、引言演播室是利用光和声进行空间艺术创作的场所，是电视节目制作的基地，是当今社会流行的趨势，也是新闻宣传部门的必备场地。

演播室是除录制声音外，还要摄录图像，演员在里面进行表演。

因此，它必须具有足够的声、光设备和便于创作的条件。

演播室系统包括：视频系统、音频系统、灯光系统、通话系统和空调、消防、地线、供电系统等等。

二、演播室设计原则1.先进性在系统的设计上要充分考虑未来的发展空间，瞄准行业的发展趋势，以先进、成熟的视频技术进行合理搭配，确保系统3- 5 年不落伍。

2.标准化无论是视音频技术，还是灯光效果，也无论是系统布线，还是电源、空调的设计都应规范化，符合国家通用标准，同时充分考虑现有的设备状况，新老系统合理配套，有机结合。

3.可靠性作为一个系统各个环节必须足够可靠，任何一个环节出现故障都应能够迅速启动应急方案，从而确保整个系统的顺畅运行，由此看来，选择可靠性能高的产品和技术，保证整个系统能够长期稳定运行就显得至关重要。

4.兼容性和扩展性和所有其他行业一样，电视行业的软硬件技术也在突飞猛进、日新月异，这就要求系统具有很好的兼容性和扩展性，具有适应本行业发展出现的新技术的能力；当系统进行升级和扩展时，所选产品能够方便的接入到系统中，同时应支持多种视频格式、多种接口设置和多媒体实际应用。

5.安全性互连网络为节目的制作、资源共享、影视素材的网络化管理带来了极大的便利。

因此计算机病毒就是一个不能不讲的话题，所选产品务必要和主流的查杀病毒软件无缝连接，否则，可能会影响到整个系统的安全可靠性。

三、视音频系统方案1.工作流程编导到岗后，组织、搜集可能用到的素材，然后根据文稿确定节目中所需要的素材，并就文稿涉及的内容与主持人、制作人员沟通；主持人到岗后抓紧时间化妆、作发型，拿到文稿后组织语言，并随时与编导、制作人员沟通；制作人员根据文稿内容，从媒体资料管理系统中调用素材，录制完成后，利用制作系统（非线性编辑）编辑播出用的节目，待录制、主持人准备就绪后，开始录制节目。

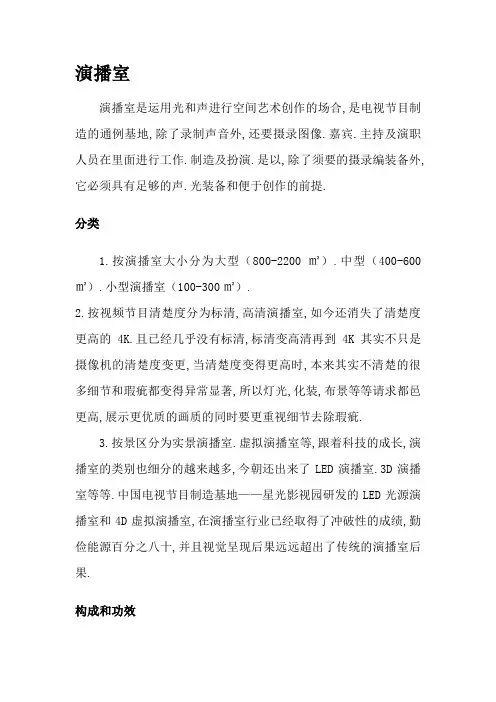

演播室演播室是运用光和声进行空间艺术创作的场合,是电视节目制造的通例基地,除了录制声音外,还要摄录图像.嘉宾.主持及演职人员在里面进行工作.制造及扮演.是以,除了须要的摄录编装备外,它必须具有足够的声.光装备和便于创作的前提.分类1.按演播室大小分为大型（800-2200㎡）.中型（400-600㎡）.小型演播室（100-300㎡）.2.按视频节目清楚度分为标清,高清演播室,如今还消失了清楚度更高的4K.且已经几乎没有标清,标清变高清再到4K其实不只是摄像机的清楚度变更,当清楚度变得更高时,本来其实不清楚的很多细节和瑕疵都变得异常显著,所以灯光,化装,布景等等请求都邑更高,展示更优质的画质的同时要更重视细节去除瑕疵.3.按景区分为实景演播室.虚拟演播室等,跟着科技的成长,演播室的类别也细分的越来越多,今朝还出来了LED演播室.3D演播室等等.中国电视节目制造基地——星光影视园研发的LED光源演播室和4D虚拟演播室,在演播室行业已经取得了冲破性的成绩,勤俭能源百分之八十,并且视觉呈现后果远远超出了传统的演播室后果.构成和功效演播室一般由一台或多台广播级摄像机,一套或多套摄像掌握器（CCU）,预览监督器,切换台,输出监督器,一台或多台录像机,将视频旌旗灯号传送到录像机或发射机的传输线路构成.如今的技巧成长敏捷,演播室的构成也有了一些变更,因为物联网,装备IP化,很多装备上都集成了网卡,数据经由过程IP数据包发送,那么交流机必不成少.清楚度进步,数据量增大,存储装备也变得更主要,须要靠得住性高,并发吞吐量大.演播室用的摄像机开端配有活动检测和辨认体系,即摄像机跟踪器.其跟踪方法有光学辨认体系和机械传感式体系两种.演播室体系配备的盘算机既有基于Windows NT体系平台的PC机,也有基于Unix体系的图形工作站.它像一个小型盘算机收集,主机为收集中间,它是演播室的掌握中间,是演播室节目制造的“导演台”.演播室中大型演播室用于局势较大的歌舞.戏曲.综艺活动等节目,也可分区域进行景区选择.中型演播室用于局势较小的歌舞.戏曲.智力比赛及座谈会等.小型演播室以消息.节目预告.样板式教授教养节目为主.而如今的虚拟演播室已经几乎不会被道具布景等问题局限,功效更周全,可认为各类节目制造优良.传神的视觉后果：消息.名人访谈.娱乐节目.教导节目.游戏节目.电视购物以及很多其他类型的节目.虚拟技巧许可创意人员有更坦荡的思维给用户带来视觉盛宴.成长纵不雅全部电视技巧行业成长趋向,单个传统演播室正在被超大型.高清至4K技巧.多媒体交互.盘算机特技后果等高技巧含量的节目制造所取而代之.无论是国度电视台照样地方电视台,国外.照样国内,都逐渐依附盘算机来治理全部演播室体系,借助收集传递交流媒资.是以,新一代演播室体系的扶植,成为一种可以引领国内同业的创新性研讨偏向.电视台在节目制造中都开端运用这种有别于传统的新型技巧手腕,依托光纤收集.基于VSM system (Visual Studio Managerment虚拟演播室治理体系)将视频体系.音频体系.非线性编辑体系等子体系掌握打通,治理全部演播室体系.虚拟演播室的本质是将盘算机制造的虚拟三维场景与电视摄像机现场拍摄的人物活动图像进行数字化的及时合成,使人物与虚拟布景可以或许同步变更,从而实现两者天衣无缝的融会,以获得完美的合成画面.运用这项技巧,布景成像根据的是真实的摄像机拍摄所得到的镜头参数,因而和演员的三维透视关系完整一致,防止了真实.不天然的感到.因为布景大多是由盘算机生成的,可以敏捷变更,这使得丰硕多彩的演播室场景设计可以用异常经济的手腕来实现.固然其成长时光短,技巧上还消失一些问题,但是因为它本身所具有的无限魅力以及其不成低估的成长远景,今朝已被越来越多的节目制造及有关人员所存眷.虚拟演播室是一种全新的电视节目制造对象,虚拟演播室技巧包含色键技巧.盘算机虚拟场景设计和蓝布景技巧.灯光技巧和摄像机跟踪技巧等.虚拟演播室技巧是在传统色键抠像技巧的基本上,充分运用了盘算机三维图形技巧和视频合成技巧,根据摄像机的地位与参数,使三维虚拟场景的透视关系与远景保持一致,经由色键合成后,使得远景中的主持人看起来完整浸尽于盘算机所产生的三维虚拟场景中,并且能在个中活动,从而创造出传神的.立体感很强的电视演播室后果.虚拟演播室中布景.道具等均可以虚拟,拓展性强,视觉后果更好,而再有3D演播室等新型演播室都是在虚拟的基本上拓展,也是完美,可以预感,虚拟演播室必定会占领主流.。

电视演播室系统结构原理电视演播室是电视台制作节目的主要工作场所，通过该系统可以实现节目录制、编辑、混音、特效处理、视频切换等功能。

下面是电视演播室系统的基本结构原理。

1. 视频设备：电视演播室中的重要设备包括摄像机、摄像机控制台、视频切换台、视频路由器等。

摄像机用于拍摄节目现场的画面，摄像机控制台用于调整摄像机的参数和控制摄像机的运动。

视频切换台用于实现不同摄像机画面的切换和过渡效果。

视频路由器用于控制视频信号的路由和分配。

2. 音频设备：电视演播室中的音频设备包括麦克风、音频混音台、音频处理器等。

麦克风用于采集现场声音，音频混音台用于将不同声源进行混音和调节音量。

音频处理器用于实现音频效果处理，如均衡、压缩等。

3. 图形设备：电视演播室中的图形设备主要包括图像合成器、特效生成器等。

图像合成器用于将不同的视频信号进行叠加合成，生成画中画、透明效果等。

特效生成器用于实现特殊效果的处理，如字幕、转场效果等。

4. 控制设备：电视演播室中的控制设备包括主控台、运维终端等。

主控台用于集成和控制各种设备，实现全局控制和调度。

运维终端用于监控设备运行状态、参数调节等。

5. 存储设备：电视演播室中的存储设备主要包括硬盘录像机、视频服务器等。

硬盘录像机用于保存节目原始素材和成品，视频服务器用于远程存储和共享节目素材。

整个电视演播室系统的原理是通过将视频、音频、图形等信号通过各种设备的处理和控制，实现节目的录制、编辑、混音、特效处理等功能。

首先，摄像机采集现场画面和声音，通过视频切换台和音频混音台进行信号的切换和调节。

然后，通过图像合成器和特效生成器实现画中画、字幕等特效效果的添加。

最后，通过主控台进行整个系统的控制和调度，将各种信号进行处理和合成，生成最终的节目成品。

电视演播室系统结构的设计考虑了视频、音频、图形等信号的处理和控制需求，通过各种设备的协同工作实现了节目的制作和播出。

它不仅在技术上具备高可靠性和高性能，还能够满足不同类型节目的制作要求，提供丰富多样的制作特效和效果。

浅述演播室视频系统及设备概况演播室是利用声、光、LED屏辅以创意道具以及舞美设计进行节目制作的场地。

在广电系统中，无论是新闻、访谈、音乐演艺还是综艺节目的制作，其所使用的演播室中都要集成有符合国际标准的视频系统。

本文以山东广电传媒技术有限公司1200㎡高清数字化演播室为例，简要介绍一下演播室视频系统及设备概况。

一、摄像设备简介电视节目的制作中，摄像设备起着类似“眼睛”的作用，它们负责把采集到的精彩瞬间，经过光电转换后传送到录制设备记录下来。

该演播室使用了12台SONY HDC2580便携式高清摄像机，该机具有新研发的220万像素2/3型宽屏逐行IT CCD和信号处理LSI，其16位AD转换器可提供更佳的画质并增强黑色再现。

除了标准的6参数用户矩阵，本机还具有16轴方向上的色彩色调和色度的多区矩阵调节功能，可以方便的进行多机位电视节目制作中色彩一致性的调节。

另外，HDC2580与HDCU2080所具有的（HD PROMPTER/HD TRUNK）IO功能，可实现特需条件下SDI信号的收发而不需占用过多的视频链路。

现场与HDC2580搭配使用的镜头来自佳能与富士的主流型号（XJ-23×6.8B、UA13×4.5B、UA22×8B、HA23×7.6B、HA25×16.5B等），配合带Z轴的杰讯摇臂、斯坦尼康、轨道等特殊摄像设备，极大的提高了节目制作的艺术创作性。

二、录像设备的配置精彩的节目自是需要记录下来并呈现给观众，负责记录工作的就是“录像机”，当前的广电系统中应用有多种媒介的记录设备。

该演播室导播间有6台SONY PDW-HD1600专业光盘录像机，该机支持多种编解码格式进行全高清（1920×1080）记录。

日常采用的是以1080/50I格式记录的HD4:2:2（50Mbps）数字分量文件，同时可记录8通道24-bit 48KHZ的高音质音频。

演播室系统1. 系统概述演播室系统是一种用于实现多媒体内容制作、编辑和直播的系统。

它提供了一个集成化的平台，用于处理音频、视频、图像等媒体素材，并能够进行实时的剪辑、混音和特效处理。

演播室系统广泛应用于电视台、广播台、网络直播平台等多个领域。

本文档旨在介绍演播室系统的主要功能和特点，并提供使用指南和操作说明。

2. 系统功能演播室系统提供了丰富的功能，包括：•媒体导入和管理：用户可以将音频、视频、图像等媒体素材导入到系统中，并进行管理和分类。

•实时剪辑和编辑：系统提供了强大的剪辑和编辑功能，用户可以在实时播放的基础上进行剪辑、拼接、分割、合并等操作，并能够添加过渡效果和字幕。

•实时混音和处理：演播室系统支持实时混音和特效处理，用户可以对音频轨道进行调整、混音和添加特效，以确保最佳的音频效果。

•实时预览和输出：用户可以实时预览剪辑后的内容，并将其输出为各种格式的文件，如视频文件、音频文件等。

•直播功能：演播室系统还支持直播功能，用户可以将剪辑后的内容直接推送到网络直播平台，与观众实时互动。

3. 系统特点演播室系统具有以下特点：•易用性：系统提供了直观的用户界面，操作简单易学，即使对于初学者也能够快速上手。

•高效性：系统采用先进的技术和算法，能够快速处理大量的媒体素材，并实时预览和输出。

•灵活性：演播室系统支持各种常用的媒体格式，用户可以根据需要导入和输出不同的媒体文件。

•扩展性：系统具有良好的可扩展性，可以根据用户的需求进行定制和扩展，添加新的功能和特效。

•稳定性：系统经过多次优化和测试，具有较高的稳定性和可靠性，能够长时间稳定运行。

4. 使用指南以下是使用演播室系统的基本步骤：1.导入媒体素材：点击菜单栏中的“导入”按钮，选择要导入的媒体文件，系统将自动将其导入到媒体库中。

2.创建项目：点击菜单栏中的“新建项目”按钮，输入项目名称和描述，系统将创建一个新的项目。

3.添加媒体素材：在项目界面中，从媒体库中选择要添加的媒体素材，并拖动到时间线上对应位置。

高清演播室说明技术方案一、设计原则根据目前国内高清发展现状,对系统进行统筹设计要充分考虑系统的配置合理、技术领先、性能优良、投资节省;打造出国内一流,区域领先的高清EFP系统;同时结合中国音乐学院的功能定位和实际应用需求,在系统安全性、开放性以及使用舒适性上进行了优化设计;1、配置合理、功能完备系统设计具备较高的整体性,各功能单元配备完善,能够较好的满足不同种类的电视节目制作转播时的需要;设备选型从使用用户角度出发选择最优性价比的产品;在整体系统中保证所有设备的技术平衡性：既避免个别设备档次或指标过高,与其它设备搭配时并不能很好地发挥其最大效能,又坚决杜绝个别设备因技术指标过低而成为整个系统的技术瓶颈;2、技术领先、性能优良整体系统设计采用稳定成熟的先进技术和知名产品,具有国际国内成熟的使用经验;在电视节目制作手段上与国际广电领域先进技术同步,功能和性能上具有一定的超前性;整体指标均衡一致,不得出现指标瓶颈;3、系统安全作为小型电视节目录制、传输系统,6CH高清EFP系统设备将承担大量的录制任务;系统的设备选择和系统方案设计时应充分考虑到安全性;在本方案的系统设计时重点考虑系统安全应急预案,从使用过程中的应急预案解决步骤以及系统设计的应急通道都进行了充分的考虑;整体系统设计具有结构简单、操作迅速的完善应急方案；系统通道具有完善的互不影响的主、备通路,系统运行时均具有极高的可靠性,主、备份信道均具备严格的监控和管理手段;4、扩展性、开放性根据节目制作流程特点并结合实际需要,系统设计中,保证系统功能清晰、简洁、扩展灵活;对设备规模、机架、空间、监视器等作合理布置,周边设备按需购置;不购设备机柜用盲板代替,保证今后扩展灵活、方便且布线规范;整体系统采用开放的接口和技术,建立开放的模块化结构、统一性规格,可以方便地和其它转播系统和音频系统进行级联完成信号交换,配合完成转播任务;5、灵活性、舒适性整体系统设备设计,使用灵活、操作直观简便、信号调度便捷、转换方便、维护管理简单易用;设备摆放、布局结合实际需求与使用者舒适化需求,在各工位设立常用临时通讯、信号接口;努力创造一个能够长时间工作的舒适环境;二、系统性能阐述1、视频系统本演播视频系统主要由视频切换台、摄像机、虚拟演播室、监视、同步、通话以及周边设备等构成;1．1、切换系统切换台是视频系统的核心,在这个核心环节上,要分离出高清、标清两种信号,从而构建一个高/标清兼容的演播室系统;系统选择的是高/标清兼容切换的方式;这种方式下,切换台同时具备高清、标清两路信号通道,通过设置进行制作,在通道输入端可以输入高清、标清两种信号,因此不需要再加入上变换,在输出端仍需加入下变换;高、标清信号能同时接入系统,操作简单;系统选用了松下高标清多格式切换台,型号为AV-HS450MC,1级M/E,20路输入,5路输出,稳定性好,操控简便, 主机、面板均配备双电源;同时切换系统为双切换设计;1.2、演播室摄像机摄像机是主要信号源,对于演播室用摄像机,主要考虑CCD分解力、数字量化和数字信号处理、灵敏度、分解力、调制深度等技术指标;系统选用了6台日本PANASONIC松下第三代高清摄像机AK-HC2500MC,该摄像机采用220万像素IT CCD,灵敏度可达到F113200K色温、2000lux照度拍摄发射率为89.9%的灰度卡,信噪比60dB;在CCD内采用单通道驱动方式,从而可以实现高清摄像机独有的空间偏置技术,将绿色CCD水平平移至与红色、蓝色CCD相差半个像素的位置,使摄像机的分辨率大大提高,达到目前最高的1100电视线分辨率,同时实测调制度也远大于45%;采用16比特A/D变换,第三代DSP电路38比特的数字处理,使画面的暗部和高亮度部分得到逼真再现,动态范围达到600%;在色彩方面,采用了12矢量点可调功能,可以单独调整12个矢量点的色度和饱和度;2、监视器和波型监视器考虑到EFP系统导播设备操作空间和显示方式的灵活设定,我们确立了单屏监看与画面分割监看相结合的设计思想;1技监技监设备在本系统中推荐使用松下公司生产制造的21英寸广播级高清液晶监视器;在系统设计中,通过切换台AUX技监设备;技术区操作人员可以进行光圈跟随并对每个机位信号质量进行监看;2导播区信号监看导播区信号监看采用2台松下公司的50寸高清LCD监视器作主监和预监;3、视频周边系统中周边设备使用HARRIS公司的模块化周边信号处理设备;所有选择的周边设备带控制接口和开放软件控制协议; 周边板卡共承载于1只视频周边机箱内,机箱配备双电源;完成系统所需的全部加解嵌、分配等功能;4、同步系统同步系统是演播室设备正常运行的重要保障;在同步机的选择上,选用了LEADER公司的1台LT4600型主备同步信号发生器;然后使用周边板卡分出多路同步信号,为整个系统提供稳定的同步信号;5、通话系统本项目的通话系统主要是为了实现节目现场制作过程中导演、摄像、主持人等各方面的及时联络和沟通,是现场节目制作的通信指挥中心;通话方案设计根据实用性、经济性、可靠性、灵活性和可扩展性的原则,结合通话系统技术发展趋势,采用基于数字通话的方法设计;系统选用的是美国Clear-Com的有线内部通话系统,配备有1个MS-702的2通道主站,1个IF4W4摄像机接口和1套PTX-2 IFB无线发射机;MS-702主站的2个音频通道中,一路送给IF4W-4四线转换器,将通话信号转换后连接到摄像机基站INTERCOM口,用来传送和接收声音信号,摄像师在摄像机适配器上接上对讲耳机就可以完成和导演的对讲沟通；一路送到PTX-2 IFB无线发射机,播音员/主持人使用PRC-2无线接收机接受导演调度;6、音频系统由于演播室中的话筒种类与音源较多,有界面话筒、吸顶话筒、无线话筒等音源,所以设计了48路数字调音台;并有AES的输入输出,配合系统中的嵌入设备使用;三、技术指标定位和设计依据ITU-R BT.601数字电视编码标准;SMPTE 10 比特4:2:2分量使用的串行数字接口SDI,及工作在4：2:2 601推荐级别下的625行Scan lines电视数字分量,即SMPTE 125M规定的数据电气接口标准;ITU-R BT.656-4eqv. GB/T 17953-2000工作在4:2:2 601推荐级别下的625行电视数字分量,即SMPTE 125M 及EBU Tech 3267 规定的数据电气接口标准;ITU-R BT.711 供分量数字演播室使用的同步基准信号;SMPTE RP 168 为实现同步视频切换,关于场消隐切换点的规定;AES3供数字伴音工程线性表示的数字伴音数据的串行传输格式;AES11 供数字伴音工程在演播中使用的数字伴音设备的同步格式;压缩视频信号的4:2:2及规范;ITU-R BT.624对模拟符合输出监视的规定,及SMPTE170M规定的数据电气接口标准.MPEG-2视频标准在数字高清晰度电视广播中的实施准则征求意见稿MPEG-2系统标准在数字高清晰度电视广播中的实施准则征求意见稿GB/T 17975.1-2000 信息技术运动图象及其伴音信号的通用编码第1部分：系统GB/T 17975.2-2000 信息技术—运动图象及其伴音信号的通用编码第2部分：视频GB/T 17975.3-2000 信息技术—运动图象及其伴音信号的通用编码第2部分：音频GY/T 212-2005 标准清晰度数字电视编码器、解码器技术要求和测量方法四、部分设备介绍AK-HC2500MC产品特点2/3 英寸220 万CCD先进的38比特DSP和16比特A/D转换光纤传输舒适的操作,仅重3.7KG仅机身AK-HC2500MC：TAJIMI接口模式AK-HC2500MC：LEMO接口模式高灵敏度/ 低噪点/ 低垂直拖尾的3CCD可切换50Hz/59.94Hz数字扩展×2 倍率DRS动态范围扩展功能新开发的16 bit A/D 转换和38 bit 处理的高性能DSPCAC 色散矫正补偿功能FILM REC 伽玛、反向扫描功能其它先进的数字功能高灵敏度/ 低噪点/ 低垂直拖尾的3CCD搭载的新型2/3 英寸220 万像素的3CCD,实现了在同等级别摄像机中最高的标准灵敏度F1250Hz 时;而且,高达60dB 的 S/N 创造了低噪点和低垂直拖尾的高画质影像; 本CCD 采用了Panasonic 独立开发的单通道传输和像素偏置技术,实现了高频信号调制频率的提高,提高了图像的高分辨率, 并且降低了摩尔干扰;新开发的16 bit A/D 转换和38 bit 处理的高性能DSP使用74 MHz 采样和16 bit A/D 转换来进行高清图像的数字化; 使用38 bit DSP 来进行图像处理,实现了非常细腻和高品质的高清图像;可切换50Hz/59.94Hz支持1080/59.94i 以及1080/50i 的高清拍摄切换,满足全球范围的制作需求;CAC 色散矫正补偿功能该功能可以通过摄像机的处理来自动矫正由镜头本身引起的无法修正的色差等匹配误差,并使周边图像的颜色渗透值尽可能减小;※1 ：使用可能支持CAC 镜头时;数字扩展×2 倍率使用数字信号处理线路使图像扩大2 倍,即使使用低倍率的镜头, 也可以实现强大的拍摄功能;高清图像将保持原始的分辨感,但是不会产生像镜头扩展镜一样的光通量缩小; FILM REC 伽玛、反向扫描功能在DSP 线路上内置了多种可选择的伽玛模式;而且还配备了“VARICAM”系列中可以拍摄电影风格的Film REC 模式;在使用佳能公司/ 安琴公司的HD 镜头适配器时,本摄像机可以对颠倒的图像进行反向扫描,以进行正常拍摄,另外,HC2500 还支持多种电影用的镜头; DRS动态范围扩展功能可以控制暗区过黑、亮区过曝的DRS 功能,对图像中的各个相邻像素点的对比度进行推算,并实时通过相应的伽玛曲线和拐点斜率进行调整;特别是在有暗部、亮部和中间色调混合的场景中, DRS 能够很好的实现各色调的平衡表现;图像从视觉上来看,可以得到非常宽的动态范围;其它先进的数字功能可以选择EBU 或者NTSC 的色彩矩阵;12 轴色彩补正、细节、肤色细节、矩阵调整等功能;可以设定两套肤色细节的调节功能;可以调整杂散光和黑白斑,并以镜头文件的方式进行保存最多可以保存32 个;可以在SD 存储卡上保存包括VF 设定等的摄像机自身功能设定的文件;SD 卡还可以用于固件升级;型号AK-HC2500供电12 V DC 外部供电时190 V DC 连接CCU 时功耗25 W 外部供电时, 仅摄像机53 W 外部供电时、连接所有配件的状态下,各输出接口最大供应时的功耗60 W 连接CCU 时、连接所有配件的状态下,各输出接口最大供应时的功耗操作温度–10℃～45℃ 0℃以下时, 需要预热存储温度–20℃～60℃操作湿度10 % ～ 85 % 无结露重量大约 3.7 kg尺寸W x H x D135 mm x 260 mm x 367.5 mm 不包括凸起部分图像元件2/3 寸220 万像素IT , CCD x 3摄像方式GBR 摄像方式光学系统f/1.4 棱镜系统光学滤色镜ND: Clear, 1/4, 1/16, 1/64镜头接口2/3 英寸卡口型输出标准SMPTE 292M灵敏度F11 59.94 Hz F12 50 Hz水平分解力1100 电视线S/N60 dB 或更高水平频率33.716 kHz, 1125 线/ 帧 59.94 Hz28.125 kHz, 1125 线/ 帧 50 Hz垂直频率59.94Hz 或50Hz、隔行扫描麦克风输入–60 dBu ～ 4 dBu XLR 3- 针母 x 2通过摄像机菜单进行增益选择通话XLR 5- 针母口 x 1输入: -60 dBu ～ -20 dBu输出: 最大100 mWHD SDI 输出BNC x 2 HD SDI 1/HD SDI 2高清信号 = 0.8 V p-p, 75 ΩHD SDI 可以输出通常的信号,也可以切换为VF 或RET 信号;提词输出BNC x 1, VBS 信号 = 1.0 V p-p, 75 ΩDC OUT12 V, 最大1ARET 控制接口圆形 6 针 x 1VF圆形 20 针 x 1, D-Sub 29 针 x 1电源开关CCU, OFF, EXTUSER 1/2/3可以指派不同功能的功能键;RET A/B 选择用于选择返送信号RET/PTT 切换RET, PPT增益选择※1LOW, MID, HIGH输出选择※1CAM, BAR, TEST白平衡模式※1A, B, preset快门速度※11/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500,1/2000通话MIC ON/OFF, 接收幅度或PGM 幅度MIC 设定MIC 开关、MIC 增益、MIC1 选择※1 ：接连CCU时,不能使用选择功能;由ROP进行控制;尺寸图单位: mm 英寸BT-LH2170MC全高清IPS 面板3D-LUT的高画质高分辨率& 广视角、IPS 面板先进的辅助显示功能2D电影伽玛功能和黑色模式时码显示功能和隐藏字幕显示坚固、DC 驱动、SDI 输入等专业配置多种3D 摄像辅助机能PC输入对应信号的格式3D-LUT 色彩校正,保持色彩还原的真实性双画面辅助显示功能丰富多彩的标志RS-485 串行遥控支持播放、制作业务的功能2D模式时摄像输入对应信号格式3D辅助模式时对应信号的格式高分辨率& 广视角、IPS 面板具备全高清1920×1080分辨率的21.5 型IPS 液晶面板;具有高亮度、高对比度和水平垂直178°的广视角,呈现高品质的色彩还原;3D-LUT 色彩校正,保持色彩还原的真实性通过使用三维输入LUT颜色查询表每个RGB 色彩和运用10-bit 图像处理,在所有视频格式中能实现从低到高的亮度水平,真实的实现色彩再现;延迟小于1 场：通过高性能的I/P 转换电路,从输入到画面输出的延迟控制在1 场以内;斜线校正：控制斜方向的杂波,实现平滑流畅的图像;调阶性：每台出货产品都要用RGB 独立进行校正,再现规格化的伽玛特性γ=2.2,实现播放用的调阶性;色温： 9300K/6500K/5600K 可选择、3000K ～ 9300K 可变;先进的辅助显示功能2DY MAP：根据亮度不同,考虑颜色显示、简易分布来目测确认亮度;ZEBRA ：把设定的亮度范围内、范围外做画像斑马纹表示;红色聚焦：把与焦点一致的边缘用红色来强调表示;R/G/B COLOR: 可以将打开或关闭R/G/B 各种颜色的单独显示;波形监视器：Y/R/G/B 各信号的波形用子画面来表示;矢量范围：能用子画面来确认色彩区域;可以选择四角;音频电平表：把最大8 通道同时表示;附带峰值保持功能;输入3G-SDI 时,1-8 通道/9-16 通道可以进行切换;行场延迟功能: 显示了视频消隐区间;单色模式：将显示切换为黑白显示,该模式可以分配给功能键以便快速调用;像素到像素的显示：可以显示并遵从原始像素数的视频图像;双画面辅助显示功能静止画面／活动画面表示：将同一来源的任意画面的影像作为副画面显示为静止画．可以活用为构图．双系统的动画表示：做为SDI双系统的摄像监示器的运用．状态、音频电平表也就双系统分别表示;辅助构图画像调整: 使用同一信号源时,可将监视器的画面调节及辅助显示结果和原影像排列起来进行比较;电影伽玛功能和黑色模式BT-LH2170 配备一个电影伽玛F-REC 补偿功能, 用作Varicam摄像机的显示器;黑色模式还可以让低灰度场景中的昏暗图像部位更容易看清楚;它可以用来拍摄电影以及电影级的高清节目和广告片;丰富多彩的标志能够以16:9 和4:3 画幅比显示多种标志;画幅比 16:9: 支持4:3、13:9、14:9、CNSCO2.39、CNSCO2.35、2:1 或VISTA 五种模式画幅比;背景亮度控制为黑0%、半亮50%、正常100%;安全区域标志16:9/4:3：95%,93%,90%,88%,80% 或VAR可变设置中心标志16:9/4:3：开/ 关;中心标志可以与其他标志一起显示;对角线栅级：易呈现水平或垂直状态;时码显示功能和隐藏字幕显示通过HD SDI 输入,该功能可以显示VITC、LTC 或UB 时码的值;可以通过SDI 或视频输入显示隐藏字幕;它支持EIA/CEA-708 HDSDI 隐藏字幕标准EIA/CEA-608 SD-SDI 封闭的字幕标准,最多可以同时显示八个窗口;RS-485 串行遥控串联的最多32 台显示器可以分别通过一个不同的ID 编号来标记和控制;TSL 命令可以显示文本8 个字母数字字符和Tally;显示器还支持独特的松下命令与RS-232C 类似;坚固、DC 驱动、SDI 输入等专业配置铝镁合金的牢固机身,保持坚固和耐久性;AC/DC两种电源;配置SDISDI13G/SDI2输入、HDMI 输入、DVI-1输入;配置RS-485RJ-45、RS-232C9P、GPI9P遥控;Tally 灯红色/绿色/ 琥珀色;前面配置扩音器和耳机插孔;环保、低功耗、无汞的LED背光显示;支持播放、制作业务的功能键锁功能停用前面板操作/ 控制功能,电源开关、菜单操作和声级调整除外;5 个功能键中的功能分配/ 手动式操作成为可能无风扇驱动器以及安静运行使得该型号特别适合用于剪辑工作室或电影制作室在无输入或在一定时间内无操作时,自动断电;内置校准机能,不用PC来校准;多种3D 摄像辅助机能BT-LH2170 可以在2D 显示屏上检查3D 图像;还带有各种功能,能够帮助调整支架式3D 摄像机系统;有助于缩短3D 摄像的准备时间,提高图像准确度;镜像：通过在屏幕上并排显示左眼和右眼图像,右眼图像可以沿水平或垂直方向翻转;偏移：该功能可以在重叠显示中只水平或垂直地移动右眼图像;该功能方便检查左眼图像和右眼图像之间的角度对准;比较：该功能可以帮助确认左右眼图像之间其边缘是否存在丢失的部分;汇聚点：在整个屏幕上显示左眼图像或右眼图像时,汇聚功能支持自动或手动切换左、右图像,可以更容易的确认汇聚点;色彩：该功能便于检查两个图像之间的亮度差和色度差;变焦距：它可以用来检查左眼图像和右眼图像之间的焦距和变焦差;红色聚焦还可以与该功能一同使用;垂直：垂直功能支持采用辅助水平线标志来仔细检查左眼图像和右眼图像之间的垂直对准;覆盖：将一条垂直线标记3%/2%/1% 间隔覆盖在重叠显示上或者黑白显示屏中,以显示左右图像之间的差别;2D模式时摄像输入对应信号格式PC输入对应信号的格式3D辅助模式时对应信号的格式AV-HS450MC高清广角镜头HJ14e4.3BIAS。

演播厅系统方案引言概述：演播厅系统是指用于演播室内的音视频设备、灯光设备、控制系统等设备的集成方案。

一个完善的演播厅系统方案可以提高演播效果，提升工作效率，提供更好的用户体验。

本文将详细介绍一个完善的演播厅系统方案。

一、音视频设备1.1 音频设备：包括话筒、音响系统、混音器等设备。

在演播厅系统中，音频设备的选择应考虑声音清晰度、音频传输稳定性等因素。

1.2 视频设备：包括摄像头、投影仪、显示屏等设备。

在演播厅系统中，视频设备的选择应考虑画质清晰度、色采还原度等因素。

1.3 音视频设备集成：音视频设备需要通过集成系统进行连接和控制，确保各设备之间的协调工作。

二、灯光设备2.1 照明设备：包括吊灯、灯光控制器等设备。

在演播厅系统中，照明设备的选择应考虑亮度、色温调节、灯光效果等因素。

2.2 舞台设备：包括舞台灯、特效灯等设备。

在演播厅系统中，舞台设备的选择应考虑灯光效果、灯光变化速度等因素。

2.3 灯光设备集成：灯光设备需要通过集成系统进行连接和控制，确保灯光效果与音视频效果的协调。

三、控制系统3.1 中控设备：包括控制面板、控制软件等设备。

在演播厅系统中，中控设备的选择应考虑操作便捷性、功能完善性等因素。

3.2 控制协议：控制系统需要支持各种控制协议，确保各设备之间的通信顺畅。

3.3 远程控制：控制系统应支持远程控制功能，方便远程监控和操作。

四、网络连接4.1 网络设备：包括路由器、交换机等设备。

在演播厅系统中，网络设备的选择应考虑网络速度、稳定性等因素。

4.2 网络布线：网络布线需要考虑设备之间的连接关系，确保数据传输畅通。

4.3 网络安全：网络连接需要保障系统的安全性，防止数据泄露和网络攻击。

五、维护与管理5.1 设备维护：定期对音视频设备、灯光设备等进行维护保养，确保设备的正常运行。

5.2 系统更新：定期对控制系统、网络连接等进行更新升级，提升系统的性能和稳定性。

5.3 故障处理：建立故障处理机制，及时处理设备故障，保障演播效果和工作效率。

演播室演播室是利用光和声进行空间艺术创作的场所,是电视节目制作的常规基地，除了录制声音外，还要摄录图像。

嘉宾、主持及演职人员在里面进行工作、制作及表演。

因此，除了必要的摄录编设备外，它必须具有足够的声、光设备和便于创作的条件。

分类1、按演播室大小分为大型（800-2200㎡）、中型（400-600㎡）、小型演播室（100-300㎡）。

2、按视频节目清晰度分为标清，高清演播室，现在还出现了清晰度更高的4K.且已经几乎没有标清，标清变高清再到4K并不只是摄像机的清晰度变化，当清晰度变得更高时，原本并不清晰的很多细节和瑕疵都变得非常明显，所以灯光，化妆,背景等等要求都会更高，展现更优质的画质的同时要更注重细节去除瑕疵。

3、按景区分为实景演播室、虚拟演播室等，随着科技的发展，演播室的类别也细分的越来越多,目前还出来了LED演播室、3D演播室等等。

中国电视节目制作基地——星光影视园研发的LED光源演播室和4D虚拟演播室,在演播室行业已经取得了突破性的成绩,节约能源百分之八十，而且视觉呈现效果远远超过了传统的演播室效果。

组成和功能演播室一般由一台或多台广播级摄像机，一套或多套摄像控制器（CCU），预览监视器，切换台，输出监视器，一台或多台录像机，将视频信号传送到录像机或发射机的传输线路组成。

现在的技术发展迅速，演播室的组成也有了一些变化,由于物联网，设备IP化，很多设备上都集成了网卡，数据通过IP数据包发送，那么交换机必不可少.清晰度提高，数据量增大,存储设备也变得更重要，需要可靠性高，并发吞吐量大。

演播室用的摄像机开始配有运动检测和识别系统，即摄像机跟踪器。

其跟踪方式有光学识别系统和机械传感式系统两种.演播室系统配备的计算机既有基于Windows NT系统平台的PC机，也有基于Unix系统的图形工作站。

它像一个小型计算机网络，主机为网络中心,它是演播室的控制中心,是演播室节目制作的“导演台”。

演播室中大型演播室用于场面较大的歌舞、戏曲、综艺活动等节目，也可分区域进行景区选择.中型演播室用于场面较小的歌舞、戏曲、智力竞赛及座谈会等。
