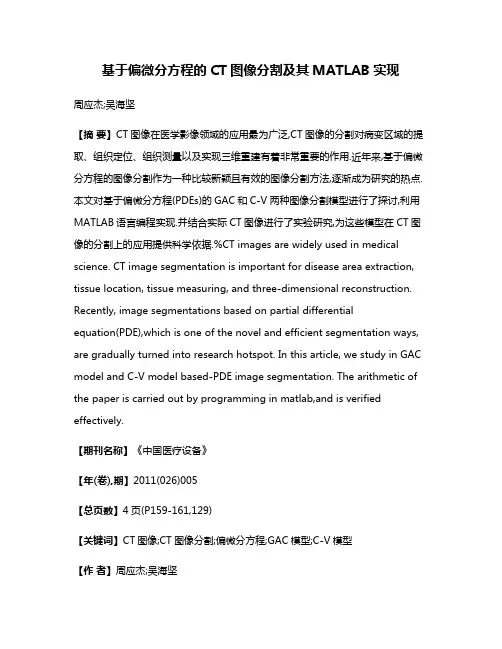

基于偏微分方程的CT图像分割及其MATLAB实现周应杰;吴海坚【摘要】CT图像在医学影像领域的应用最为广泛,CT图像的分割对病变区域的提取、组织定位、组织测量以及实现三维重建有着非常重要的作用.近年来,基于偏微分方程的图像分割作为一种比较新颖且有效的图像分割方法,逐渐成为研究的热点.本文对基于偏微分方程(PDEs)的GAC和C-V两种图像分割模型进行了探讨,利用MATLAB语言编程实现.并结合实际CT图像进行了实验研究,为这些模型在CT图像的分割上的应用提供科学依据.%CT images are widely used in medical science. CT image segmentation is important for disease area extraction, tissue location, tissue measuring, and three-dimensional reconstruction. Recently, image segmentations based on partial differentialequation(PDE),which is one of the novel and efficient segmentation ways, are gradually turned into research hotspot. In this article, we study in GAC model and C-V model based-PDE image segmentation. The arithmetic of the paper is carried out by programming in matlab,and is verified effectively.【期刊名称】《中国医疗设备》【年(卷),期】2011(026)005【总页数】4页(P159-161,129)【关键词】CT图像;CT图像分割;偏微分方程;GAC模型;C-V模型【作者】周应杰;吴海坚【作者单位】广州医学院附属肿瘤医院,广东,广州,510095;广州医学院附属肿瘤医院,广东,广州,510095【正文语种】中文【中图分类】R318图像分割一直是图像处理研究中的重要任务和热点问题，它早已被广泛地应用于医学图像处理之中[1]。

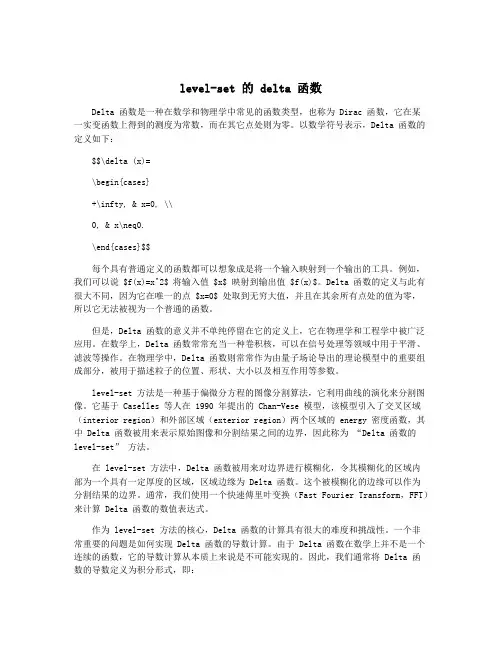

level-set 的 delta 函数Delta 函数是一种在数学和物理学中常见的函数类型，也称为 Dirac 函数，它在某一实变函数上得到的测度为常数，而在其它点处则为零。
以数学符号表示，Delta 函数的定义如下：$$\delta (x)=\begin{cases}+\infty, & x=0, \\0, & x\neq0.\end{cases}$$每个具有普通定义的函数都可以想象成是将一个输入映射到一个输出的工具。
例如，我们可以说 $f(x)=x^2$ 将输入值 $x$ 映射到输出值 $f(x)$。
Delta 函数的定义与此有很大不同，因为它在唯一的点 $x=0$ 处取到无穷大值，并且在其余所有点处的值为零，所以它无法被视为一个普通的函数。
但是，Delta 函数的意义并不单纯停留在它的定义上，它在物理学和工程学中被广泛应用。
在数学上，Delta 函数常常充当一种卷积核，可以在信号处理等领域中用于平滑、滤波等操作。
在物理学中，Delta 函数则常常作为由量子场论导出的理论模型中的重要组成部分，被用于描述粒子的位置、形状、大小以及相互作用等参数。
level-set 方法是一种基于偏微分方程的图像分割算法，它利用曲线的演化来分割图像。
它基于 Caselles 等人在 1990 年提出的 Chan-Vese 模型，该模型引入了交叉区域（interior region）和外部区域（exterior region）两个区域的 energy 密度函数，其中 Delta 函数被用来表示原始图像和分割结果之间的边界，因此称为“Delta 函数的level-set” 方法。
在 level-set 方法中，Delta 函数被用来对边界进行模糊化，令其模糊化的区域内部为一个具有一定厚度的区域，区域边缘为 Delta 函数。
这个被模糊化的边缘可以作为分割结果的边界。
通常，我们使用一个快速傅里叶变换（Fast Fourier Transform，FFT）来计算 Delta 函数的数值表达式。

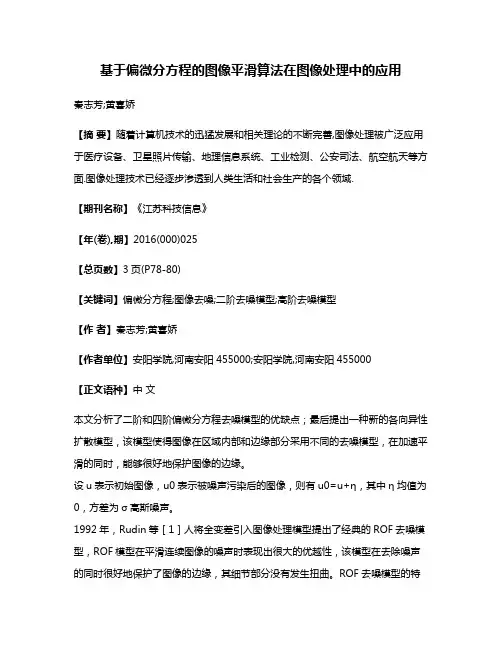

基于偏微分方程的图像平滑算法在图像处理中的应用秦志芳;黄喜娇【摘要】随着计算机技术的迅猛发展和相关理论的不断完善,图像处理被广泛应用于医疗设备、卫星照片传输、地理信息系统、工业检测、公安司法、航空航天等方面.图像处理技术已经逐步渗透到人类生活和社会生产的各个领域.【期刊名称】《江苏科技信息》【年(卷),期】2016(000)025【总页数】3页(P78-80)【关键词】偏微分方程;图像去噪;二阶去噪模型;高阶去噪模型【作者】秦志芳;黄喜娇【作者单位】安阳学院,河南安阳455000;安阳学院,河南安阳455000【正文语种】中文本文分析了二阶和四阶偏微分方程去噪模型的优缺点；最后提出一种新的各向异性扩散模型，该模型使得图像在区域内部和边缘部分采用不同的去噪模型，在加速平滑的同时，能够很好地保护图像的边缘。
设u表示初始图像，u0表示被噪声污染后的图像，则有u0=u+η，其中η均值为0，方差为σ高斯噪声。
1992年，Rudin等［1］人将全变差引入图像处理模型提出了经典的ROF去噪模型，ROF模型在平滑连续图像的噪声时表现出很大的优越性，该模型在去除噪声的同时很好地保护了图像的边缘，其细节部分没有发生扭曲。
ROF去噪模型的特点有：一方面ROF滤波器的结构简单，运算方便，滤波器的系数包含着图像的细节特征；另一方面ROF滤波器是建立在泛函分析和微分几何的数学基础上，属于泛函极小化问题，这也正是与传统滤波器的不同之处。
ROF去噪模型表示为如下的极小化问题。
其中公式（1）的第一项为正则项，第二项为保真项，它能够使去噪前后的图像保持一致性，∇表示梯度，λ＞0为Lagrange乘子，由变分原理和梯度下降流得到：满足约束条件：是公式（2）的扩散系数，由于在图像梯度变化缓慢的区域扩散系这是一个二阶非线性扩散方程数大，加速平滑；在梯度大的边缘部分，扩散系数小，从而公式（2）在平滑图像的同时能够有效地保护图像的边缘特征。

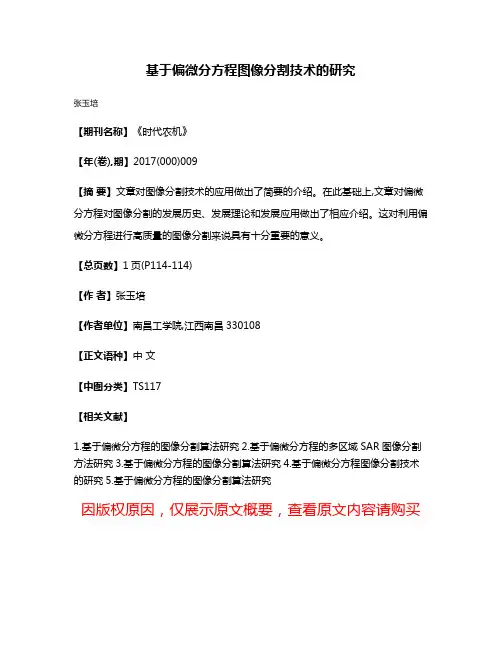

基于偏微分方程图像分割技术的研究
张玉培
【期刊名称】《时代农机》
【年(卷),期】2017(000)009
【摘要】文章对图像分割技术的应用做出了简要的介绍。
在此基础上,文章对偏微分方程对图像分割的发展历史、发展理论和发展应用做出了相应介绍。
这对利用偏微分方程进行高质量的图像分割来说具有十分重要的意义。
【总页数】1页(P114-114)
【作者】张玉培
【作者单位】南昌工学院,江西南昌330108
【正文语种】中文
【中图分类】TS117
【相关文献】
1.基于偏微分方程的图像分割算法研究
2.基于偏微分方程的多区域SAR图像分割方法研究
3.基于偏微分方程的图像分割算法研究
4.基于偏微分方程图像分割技术的研究
5.基于偏微分方程的图像分割算法研究
因版权原因，仅展示原文概要，查看原文内容请购买。

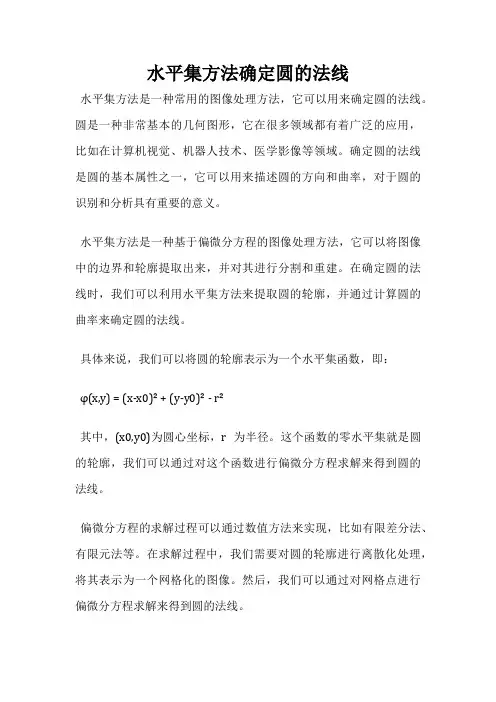

水平集方法确定圆的法线
水平集方法是一种常用的图像处理方法，它可以用来确定圆的法线。
圆是一种非常基本的几何图形，它在很多领域都有着广泛的应用，比如在计算机视觉、机器人技术、医学影像等领域。
确定圆的法线是圆的基本属性之一，它可以用来描述圆的方向和曲率，对于圆的识别和分析具有重要的意义。
水平集方法是一种基于偏微分方程的图像处理方法，它可以将图像中的边界和轮廓提取出来，并对其进行分割和重建。
在确定圆的法线时，我们可以利用水平集方法来提取圆的轮廓，并通过计算圆的曲率来确定圆的法线。
具体来说，我们可以将圆的轮廓表示为一个水平集函数，即：
φ(x,y) = (x-x0)² + (y-y0)² - r²
其中，(x0,y0)为圆心坐标，r为半径。
这个函数的零水平集就是圆的轮廓，我们可以通过对这个函数进行偏微分方程求解来得到圆的法线。
偏微分方程的求解过程可以通过数值方法来实现，比如有限差分法、有限元法等。
在求解过程中，我们需要对圆的轮廓进行离散化处理，将其表示为一个网格化的图像。
然后，我们可以通过对网格点进行偏微分方程求解来得到圆的法线。
通过水平集方法确定圆的法线可以应用于很多领域，比如在医学影像中可以用来识别和分析肿瘤的形状和位置，对于机器人技术中的路径规划和避障也有着重要的意义。
同时，水平集方法也可以用来处理其他形状的图像，比如矩形、椭圆等。
水平集方法是一种非常有用的图像处理方法，它可以用来确定圆的法线，对于圆的识别和分析具有重要的意义。
在实际应用中，我们可以根据具体的需求和场景选择合适的数值方法和算法来实现圆的法线确定。

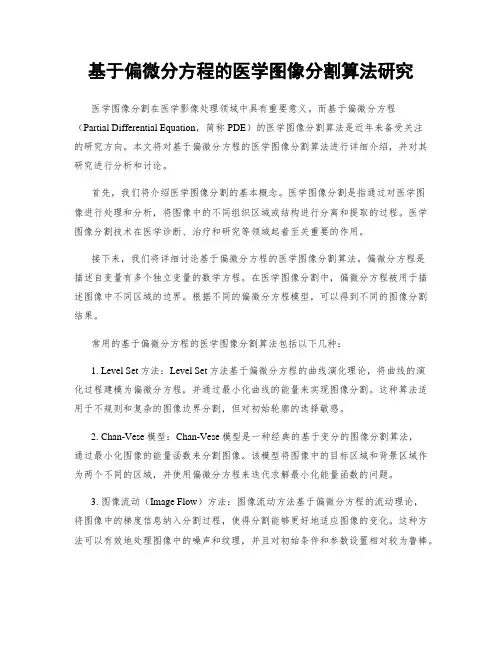

基于偏微分方程的医学图像分割算法研究医学图像分割在医学影像处理领域中具有重要意义。
而基于偏微分方程（Partial Differential Equation，简称PDE）的医学图像分割算法是近年来备受关注的研究方向。
本文将对基于偏微分方程的医学图像分割算法进行详细介绍，并对其研究进行分析和讨论。
首先，我们将介绍医学图像分割的基本概念。
医学图像分割是指通过对医学图像进行处理和分析，将图像中的不同组织区域或结构进行分离和提取的过程。
医学图像分割技术在医学诊断、治疗和研究等领域起着至关重要的作用。
接下来，我们将详细讨论基于偏微分方程的医学图像分割算法。
偏微分方程是描述自变量有多个独立变量的数学方程。
在医学图像分割中，偏微分方程被用于描述图像中不同区域的边界。
根据不同的偏微分方程模型，可以得到不同的图像分割结果。
常用的基于偏微分方程的医学图像分割算法包括以下几种：1. Level Set方法：Level Set方法基于偏微分方程的曲线演化理论，将曲线的演化过程建模为偏微分方程，并通过最小化曲线的能量来实现图像分割。
这种算法适用于不规则和复杂的图像边界分割，但对初始轮廓的选择敏感。
2. Chan-Vese模型：Chan-Vese模型是一种经典的基于变分的图像分割算法，通过最小化图像的能量函数来分割图像。
该模型将图像中的目标区域和背景区域作为两个不同的区域，并使用偏微分方程来迭代求解最小化能量函数的问题。
3. 图像流动（Image Flow）方法：图像流动方法基于偏微分方程的流动理论，将图像中的梯度信息纳入分割过程，使得分割能够更好地适应图像的变化。
这种方法可以有效地处理图像中的噪声和纹理，并且对初始条件和参数设置相对较为鲁棒。
4. 模糊边界方法：模糊边界方法将偏微分方程应用于模糊边界的建模和分割。
这种方法利用模糊集理论和模糊边界的概念来描述模糊边界的特性，并通过偏微分方程进行分割。
模糊边界方法适用于处理模糊和不完整的医学图像分割问题。

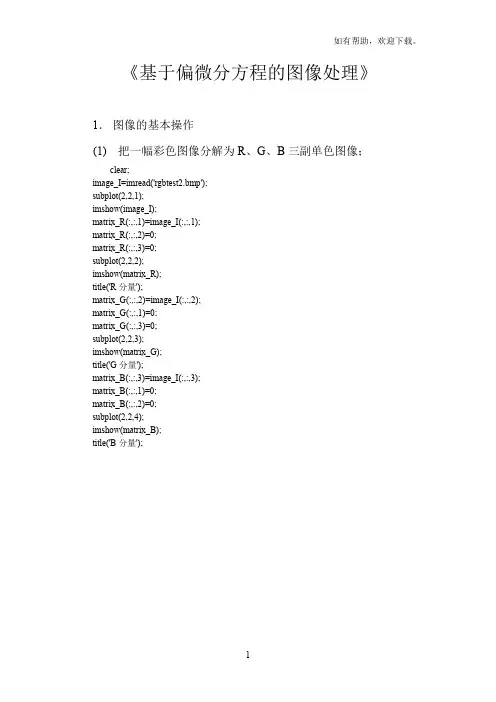

《基于偏微分方程的图像处理》1．图像的基本操作(1)把一幅彩色图像分解为R、G、B三副单色图像；clear;image_I=imread('rgbtest2.bmp');subplot(2,2,1);imshow(image_I);matrix_R(:,:,1)=image_I(:,:,1);matrix_R(:,:,2)=0;matrix_R(:,:,3)=0;subplot(2,2,2);imshow(matrix_R);title('R分量');matrix_G(:,:,2)=image_I(:,:,2);matrix_G(:,:,1)=0;matrix_G(:,:,3)=0;subplot(2,2,3);imshow(matrix_G);title('G分量');matrix_B(:,:,3)=image_I(:,:,3);matrix_B(:,:,1)=0;matrix_B(:,:,2)=0;subplot(2,2,4);imshow(matrix_B);title('B分量');R分量G分量B分量(2)把一幅灰度图像分别沿x轴和y轴做反射，扩展为四倍大小；clear;Image=imread('graytest2.bmp');imshow(Image);[m,n]=size(Image);image11=Image;for i=1:mfor j=1:nimage12(i,j)=image11(i,n-j+1);endendfor j=1:nfor i=1:mimage21(i,j)=image11(m-i+1,j);image22(i,j)=image12(m-i+1,j);endendimage1=[image11,image12];image2=[image21,image22];image=[image1;image2];figureimshow(image)原图像：扩展图像：2．把一幅灰度图像的像素值都变换为原来的1/2使图像质量变差，然后利用Matlab图像处理工具箱中的直方图均衡化函数histeq 对图像进行增强，输出原图像、质量变差图像和增强后的图像以及它们的直方图。

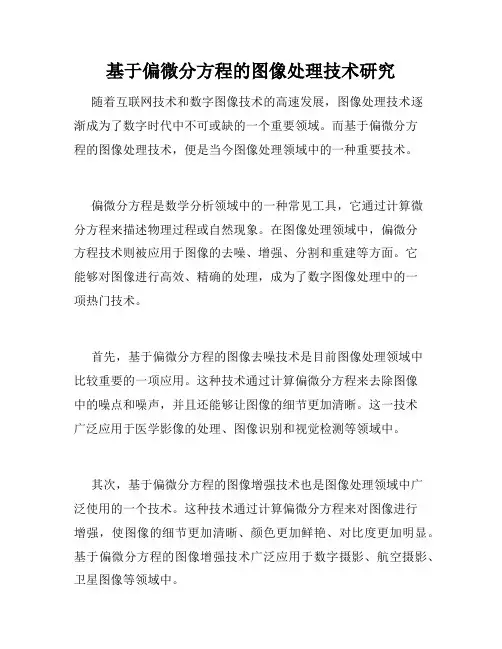

基于偏微分方程的图像处理技术研究随着互联网技术和数字图像技术的高速发展，图像处理技术逐渐成为了数字时代中不可或缺的一个重要领域。
