滚刀的旋向左右手定律一、蜗杆传动的组成蜗杆传动由蜗杆和蜗轮组成，通常由蜗杆（主动件）带动蜗轮（从动件）转动，并传递运动和动力。
1．蜗杆结构蜗杆通常与轴合为一体。
2．蜗轮结构蜗轮常采用组合结构。
二、蜗杆的分类三、蜗轮回转方向的判定1．判断蜗杆或蜗轮齿的旋向右手法则：手心对着自己，四指顺着蜗杆或蜗轮轴线方向摆正，若齿向与右手拇指指向一致，则该蜗杆或蜗轮为右旋，反之则为左旋。
2．判断蜗轮的回转方向 :左、右手法则：左旋蜗杆用左手，右旋蜗杆用右手，用四指弯曲表示蜗杆的回转方向，拇指伸直代表蜗杆轴线，则拇指所指方向的相反方向即为蜗轮上啮合点的线速度方向。
四、蜗杆传动的主要参数1．模数m、齿形角α蜗杆的轴面模数mx1和蜗轮的端面模数mt2相等，且为标准值。
蜗杆的轴面齿形角αx1和蜗轮的端面齿形角αt2相等，且为标准值。
αx1＝αt2＝α＝20°2．蜗杆分度圆导程角γ指蜗杆分度圆柱螺旋线的切线与端平面之间的锐角。
γ =arctan（z1 px /πd1 ）=arctan（ z1m / d1）3．蜗杆分度圆直径d1和蜗杆直径系数q切制蜗轮的滚刀，其分度圆直径、模数和其他参数必须与该蜗轮相配的蜗杆一致，齿形角与相配的蜗杆相同。
为了使刀具标准化，限制滚刀的数目，对一定模数m的蜗杆的分度圆直径d1作了规定，即规定了蜗杆直径系数q，且q = d1/m。
4．蜗杆头数z1和蜗轮齿数z2蜗杆头数z1：根据蜗杆传动传动比和传动效率来选定，一般推荐选用z1 = 1、2、4、6。
蜗轮齿数z2：根据z1和传动比i来确定。
一般推荐z2 = 29～80。
传动比:蜗杆为主动件的减速运动中：式中： n1 ——蜗杆转速； n2 ——蜗轮转速。
五、蜗杆传动的正确啮合条件1．在中间平面内，蜗杆的轴面模数mx1和蜗轮的端面模数mt2相等。
即： mx1＝mt22．在中间平面内，蜗杆的轴面齿形角αx1和蜗轮的端面齿形角αt2相等。
即：αx1＝αt23．蜗杆分度圆导程角γ1和蜗轮分度圆柱面螺旋角β2相等，且旋向一致。
蜗轮蜗杆的旋向关系蜗轮蜗杆传动是一种常见的机械传动方式，广泛应用于各种机械设备中。
在蜗轮蜗杆传动中，蜗轮和蜗杆的旋向关系是非常重要的，它直接影响到传动效率和传动方向。
本文将从蜗轮蜗杆传动的基本原理、旋向关系的定义和影响等方面进行分析和探讨。
一、蜗轮蜗杆传动的基本原理蜗轮蜗杆传动是一种圆柱蜗杆和蜗轮的副动传动，它是一种高效率、高精度、高扭矩、低噪音、长寿命的传动方式，被广泛应用于各种机械设备中。
其基本原理如下：1. 蜗轮是一个带有螺旋齿的轮子，蜗杆是一个带有螺旋槽的圆柱体。
2. 当蜗杆旋转时，由于蜗杆上的螺旋槽与蜗轮上的螺旋齿相互啮合，蜗轮就会随着蜗杆的旋转而转动。
3. 由于蜗杆的螺旋角度很小，因此蜗轮的转速非常低，但是扭矩却非常大。
4. 由于蜗轮和蜗杆的啮合面是螺旋形的，因此蜗轮和蜗杆之间的啮合点数非常多，可以保证传动的平稳和精度。
二、旋向关系的定义在蜗轮蜗杆传动中，旋向关系是指蜗轮和蜗杆旋转的方向关系。
通常情况下，蜗轮的旋转方向是与蜗杆的旋转方向相反的。
这是因为蜗轮的齿数比蜗杆的螺旋槽数多，所以蜗轮的转速比蜗杆的转速要快，为了保证蜗轮和蜗杆之间的啮合，蜗轮就必须与蜗杆相反方向旋转。
三、旋向关系的影响旋向关系对蜗轮蜗杆传动的性能和使用效果有很大的影响，主要表现在以下几个方面：1. 传动效率：蜗轮蜗杆传动的效率与旋向关系有直接关系。
如果蜗轮和蜗杆旋转方向相同，传动效率会降低，因为这样会增加传动中的摩擦损失。
而如果旋转方向相反，则传动效率会提高，因为这样可以减少摩擦损失。
2. 传动方向：蜗轮蜗杆传动的传动方向也与旋向关系有关。
如果蜗轮和蜗杆旋转方向相同，传动方向就是相同的，这种传动方式通常用于需要反向传动的场合。
而如果旋转方向相反，则传动方向就是相反的，这种传动方式通常用于需要正向传动的场合。
3. 距离：旋向关系还会影响蜗轮和蜗杆之间的距离。
如果蜗轮和蜗杆旋转方向相同，它们之间的距离会缩短，这样可以减小设备的体积和重量。

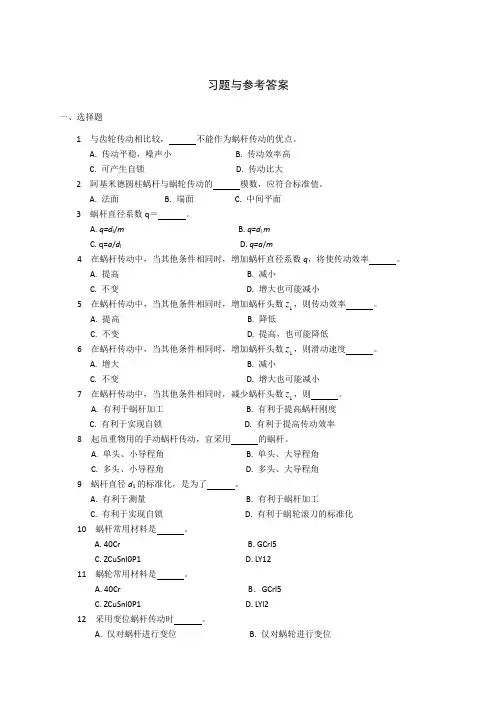

习题与参考答案一、选择题1 与齿轮传动相比较，不能作为蜗杆传动的优点。
A. 传动平稳，噪声小B. 传动效率高C. 可产生自锁D. 传动比大2 阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。
A. 法面B. 端面C. 中间平面3 蜗杆直径系数q＝。
A. q=d l/mB. q=d l mC. q=a/d lD. q=a/m4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。
A. 提高B. 减小C. 不变D. 增大也可能减小z，则传动效率。
5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 提高B. 降低C. 不变D. 提高，也可能降低z，则滑动速度。
6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 增大B. 减小C. 不变D. 增大也可能减小z，则。
7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数1A. 有利于蜗杆加工B. 有利于提高蜗杆刚度C. 有利于实现自锁D. 有利于提高传动效率8 起吊重物用的手动蜗杆传动，宜采用的蜗杆。
A. 单头、小导程角B. 单头、大导程角C. 多头、小导程角D. 多头、大导程角9 蜗杆直径d1的标准化，是为了。
A. 有利于测量B. 有利于蜗杆加工C. 有利于实现自锁D. 有利于蜗轮滚刀的标准化10 蜗杆常用材料是。
A. 40CrB. GCrl5C. ZCuSnl0P1D. LY1211 蜗轮常用材料是。
A. 40Cr B．GCrl5C. ZCuSnl0P1D. LYl212 采用变位蜗杆传动时。
A. 仅对蜗杆进行变位B. 仅对蜗轮进行变位C. 同时对蜗杆与蜗轮进行变位13 采用变位前后中心距不变的蜗杆传动，则变位后使传动比 。
A. 增大B. 减小C. 可能增大也可能减小。
14 蜗杆传动的当量摩擦系数f v 随齿面相对滑动速度的增大而 。
A. 增大B. 减小C. 不变D. 可能增大也可能减小15 提高蜗杆传动效率的最有效的方法是 。
A. 增大模数mB. 增加蜗杆头数1zC. 增大直径系数qD. 减小直径系数q16 闭式蜗杆传动的主要失效形式是 。
