激光倍频晶体的研究现状分析讲解

三倍频激光器倍频晶体的调试引言三倍频激光器倍频晶体的调试是一项重要的任务，它涉及到激光器的性能和输出功率的提升。

本文将从调试的目的、步骤、注意事项等方面进行全面、详细、完整且深入地探讨三倍频激光器倍频晶体的调试。

调试目的调试三倍频激光器倍频晶体的目的是为了提高激光器的输出功率和频率转换效率。

通过调整倍频晶体的位置和角度，优化倍频晶体的调谐效果，从而实现更高的倍频效率。

调试步骤步骤一：准备工作1.确定调试设备和工具：激光器、倍频晶体、光功率计、光谱仪等。

2.检查设备的状态和连接：确保设备正常工作，光路连接正确。

步骤二：调整倍频晶体位置1.将倍频晶体安装在适当的位置：根据激光器的光路设计，将倍频晶体安装在合适的位置。

2.调整倍频晶体的位置：通过微调器等工具，精确调整倍频晶体的位置，使其与激光器的光路充分匹配。

步骤三：调整倍频晶体角度1.确定初始角度：根据倍频晶体的特性和激光器的要求，确定初始角度。

2.调整角度：通过旋转倍频晶体，逐渐调整角度，观察倍频效果的变化。

3.寻找最佳角度：根据倍频效果和输出功率的变化，寻找最佳角度。

步骤四：优化倍频效果1.调整倍频晶体的位置和角度：根据前面的调试结果，继续微调倍频晶体的位置和角度，进一步优化倍频效果。

2.测量输出功率和频率转换效率：使用光功率计和光谱仪等仪器，测量输出功率和频率转换效率，并记录数据。

步骤五：性能评估和调整1.分析测量结果：根据测量结果，评估激光器的性能和倍频效果。

2.调整参数：根据评估结果，对激光器的参数进行调整，如激光器的泵浦功率、倍频晶体的温度等。

注意事项1.安全第一：在调试过程中，注意激光器的安全使用，避免直接暴露在激光束下。

2.小心操作：在调整倍频晶体的位置和角度时，小心操作，避免损坏倍频晶体。

3.数据记录：及时记录调试过程中的数据，以便后续分析和评估。

结论三倍频激光器倍频晶体的调试是一项复杂而重要的任务。

通过调整倍频晶体的位置和角度，优化倍频效果，可以提高激光器的输出功率和频率转换效率。

非线性光学晶体的研究现状摘要本文论述了近几年的非线性光学晶体的研究现状，重点介绍了非线性光学晶体中的两大类：无机非线性晶体和有机非线性晶体的研究现状。

关键字：非线性光学晶体；无机；有机；现状；1.引言1961年, Franken首次发现了水晶激光倍频现象。

这一现象的发现,不仅标志着非线性光学的诞生, 而且强有力地促进了非线性光学晶体材料的迅速发展。

随着非线性光学的深入研究和新型材料的不断发展, 使得非线性光学晶体材料在信息通讯、激光二极管、图像处理、光信号处理及光计算等众多领域都具有极为重要的作用和巨大的潜在应用,这些研究与应用对非线性光学晶体又提出了更多更高的物理化学性能要求, 同时许多应用也还在层出不穷地发展中,正是由于非线性光学晶体有着如此广阔的应用前景以及这些应用可能带来的光电子技术领域的重大突破,所以寻找与合成性能优异的新型非线性光学晶体一直是一个非常重要的课题,成为该领域人们关注的热点之一。

2.无机非线性光学晶体无机非线性光学晶体是人们研究得较早的非线性光学材料, 大致可分为:(1)无机盐类晶体,包括硼酸盐、磷酸盐、碘酸盐、铌酸盐、钛酸盐等盐类晶体;(2)半导体型非线性光学晶体, 如Te、Se、GaAs、ZnSe、CdGeAs2 和CdGe(As1-xP)2等。

随着激光科学与技术的不断发展,在频率转换方面,无机非线性光学晶体材料起着越来越重要的作用,下面我简单介绍几种。

(1)Cr : KTP晶体晶体磷酸钦氧钾(KITOPO4,KTP )是一种具有优良性能的非线性光学晶体,具有非线性光学系数大, 透光波段宽,化学性能稳定,耐高温等特性.现已广泛地被用于激光频率转换领域.近些年来,随着光电子技术的发展,人们对掺杂KTP型晶体进行了多方面的研究,已形成了一系列KTP晶体家族.掺入有价值的稀土离子并使其符合发光要求,可获得激光自倍频晶体.1990年,LinJT 首次简单地报道了Cr: KTP晶体实现激光自倍频运转情况.Cr : K T P 晶体的荧光发射波段为8 00-8 50n m, 可望在自倍频后转换成波长为400-425nm的蓝色激光输出.但Cr: K T P晶体对蓝光有较强的吸收, 可采用晶体的定向生长方法来加以弥补.波长800-850nm 的基频光, 远小于KTP晶体的n类位相匹配的截止波长(1000nm左右), 因此, 当Cr :KTP晶体自倍频时, 只能使用I类位相匹配,而I类相匹配的有效非线性光学数相当小.但随着对KTP晶体应用研究的深入,特别是它在光波导领域中的应用,人们已成功地研制出多种新的位相匹配技术,如准位相匹配技术,实现了高效率I类倍频转换,输出波长范围为380-480nm,效率已超过50 % /w·cm2, 这些新的应用技术的发明,为进一步研究Cr:KTP晶体的激光自倍频效应展示出广阔的应用前景。

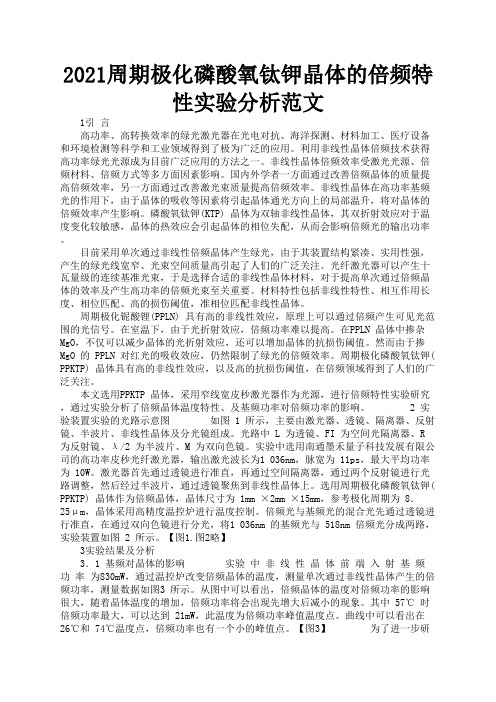

2021周期极化磷酸氧钛钾晶体的倍频特性实验分析范文 1引言 高功率、高转换效率的绿光激光器在光电对抗、海洋探测、材料加工、医疗设备和环境检测等科学和工业领域得到了极为广泛的应用。

利用非线性晶体倍频技术获得高功率绿光光源成为目前广泛应用的方法之一。

非线性晶体倍频效率受激光光源、倍频材料、倍频方式等多方面因素影响。

国内外学者一方面通过改善倍频晶体的质量提高倍频效率，另一方面通过改善激光束质量提高倍频效率。

非线性晶体在高功率基频光的作用下，由于晶体的吸收等因素将引起晶体通光方向上的局部温升，将对晶体的倍频效率产生影响。

磷酸氧钛钾(KTP) 晶体为双轴非线性晶体，其双折射效应对于温度变化较敏感，晶体的热效应会引起晶体的相位失配，从而会影响倍频光的输出功率。

目前采用单次通过非线性倍频晶体产生绿光，由于其装置结构紧凑、实用性强，产生的绿光线宽窄、光束空间质量高引起了人们的广泛关注。

光纤激光器可以产生十瓦量级的连续基准光束，于是选择合适的非线性晶体材料，对于提高单次通过倍频晶体的效率及产生高功率的倍频光束至关重要。

材料特性包括非线性特性、相互作用长度、相位匹配、高的损伤阈值，准相位匹配非线性晶体。

周期极化铌酸锂(PPLN) 具有高的非线性效应，原理上可以通过倍频产生可见光范围的光信号。

在室温下，由于光折射效应，倍频功率难以提高。

在PPLN 晶体中掺杂MgO，不仅可以减少晶体的光折射效应，还可以增加晶体的抗损伤阈值。

然而由于掺MgO 的 PPLN 对红光的吸收效应，仍然限制了绿光的倍频效率。

周期极化磷酸氧钛钾( PPKTP) 晶体具有高的非线性效应，以及高的抗损伤阈值，在倍频领域得到了人们的广泛关注。

本文选用PPKTP 晶体，采用窄线宽皮秒激光器作为光源，进行倍频特性实验研究，通过实验分析了倍频晶体温度特性、及基频功率对倍频功率的影响。

2 实验装置实验的光路示意图 如图 1 所示，主要由激光器、透镜、隔离器、反射镜、半波片、非线性晶体及分光镜组成。

激光倍频技术-光学频率之舞什么是倍频激光倍频激光是一种激光器输出的光束经过一个非线性光学晶体或非线性光学材料后，产生的光束频率翻倍的现象。

这个过程叫做倍频（Second Harmonic Generation，SHG），也被称为频率加倍。

在倍频激光中，通常使用非线性光学晶体或材料来实现频率翻倍。

这些材料对于不同频率的光有不同的折射率，因此当原始激光光束通过这些材料时，会发生频率加倍的现象。

具体来说，倍频过程中，两个光子被合并成一个光子，其频率是原始光的两倍。

如将激光倍频是指激光经过倍频晶体（LBO、BBO）生成波长减小一半，频率加倍的激光，晶体对1064nm强光倍频后为532的绿光。

倍频的条件晶体可以找到一个方向，使频率f1的基频激光，和2*f1频率的倍频光，折射率能够相同(光子动量守恒)，这样晶体中就可以存在理想的增益特征长度。

能量能够持续地从f1的基频激光转换到2*f1的倍频光中。

倍频技术的核心原理非线性光学原理在这些过程中是核心，非线性材料或晶体被用来将原始激光的频率改变。

以下是一些常见的倍频技术：二次谐波生成（SHG）：这是最常见的倍频过程之一，其中原始激光的频率翻倍，产生两倍频率的光。

SHG广泛用于激光光源和医学成像。

和频生成（SFG）：两个不同频率的光波通过非线性晶体相互作用，产生一个新的频率，其频率是两个原始频率的和。

SFG在界面科学和光谱学中有重要应用。

差频生成（DFG）：两个不同频率的光波相互作用，产生一个新的频率，其频率是两个原始频率的差。

DFG也用于光谱学和激光源。

光学参量振荡（OPO）：这种特殊的倍频过程中，一个非线性晶体中的激光光子分裂成两个较低频率的光子，同时满足能量守恒。

这通常用于产生可调谐的激光光源激光倍频的好处激光的波长越短，频率越高，光的粒子性越强，穿透力越强，传送完整电磁波的周期越短，激光脉冲的最短时间越短。

脉冲越短，所需要的电磁波的周期越短，频率越高。

这就是为什么皮秒或飞秒激光器的电磁波的频率越高的原因。

倍频晶体的倍频原理倍频晶体是一种不可或缺的元件，它可以将输入信号的频率提高到输入信号频率的整数倍。

它具有广泛的应用领域，包括无线电通信、光学通信和高科技数字电子设备中的数码信号处理等。

倍频原理倍频晶体的工作原理基于二阶非线性光学效应，即二次谐波发生器。

在这种情况下，信号的频率被倍增。

简单来说，倍频器最重要的参数是能够许多倍增加信号的显性非线性性质。

假设我们有一个信号的频率为 f0，并将其输入到一个二次谐波发生器中。

这个二次谐波发生器包含一块非线性晶体材料。

当输入信号经过晶体时，它将被分裂为两条具有相等频率的信号，分别为2f0和f0。

为了更好地理解这个过程，可以将这个二阶非线性现象与线性效应进行比较。

线性效应中，输入信号只会产生与输入信号频率相同的单一输出信号。

但是在二阶非线性效应中，输出信号的频率是输入信号频率的倍数。

倍频器的结构倍频晶体通常由硼酸锂 (BBO) 和 phasematching 浏阳铁线石 (PPMgLN) 晶体材料制成。

它们可以被制成具有大小不同的结构，以满足不同的应用需求。

相位匹配是倍数器工作的一个关键因素，它确保二次谐波与输入信号的相对相位为零。

在一个典型的倍数器中，输入信号会进入输入端口，并通过内部的光学透镜系统，在晶体中进行相位匹配。

当二次谐波产生后，它会经过衰减器和光学滤波器，以消除其他频率和参数噪声。

应用领域倍频器的应用非常广泛，包括光通信、无线电通讯、数码信号处理和高科技数字电子设备中。

其中，光通信中的倍频晶体尤其重要，它可以将激光器产生的光信号频率倍增，使其可以传输更高速的数据。

在无线电通讯领域中，倍频晶体也扮演着重要的角色。

它可以将射频信号的频率提高到更高的频率范围，以便通过带宽更宽的信道进行传输。

此外，倍频晶体还可以用于汽车雷达和无线电识别等应用。

在数码信号处理方面，倍频晶体可以用于数字音频处理和视频处理等领域。

由于它的高可靠性和低失真，倍频器已成为数字音频和视频处理中不可或缺的元件。

激光谐振腔与倍频实验a13组 03光信息陆林轩 033012017 实验时间：2006-4-25 [实验目的和内容]1、学习与掌握工作物质端面呈布儒斯特角的钕玻璃激光器的调节，以获得激光红外输出。

2、掌握腔外倍频技术，并了解倍频技术的意义。

3、观察倍频晶体0.53?m绿色光的输出情况。

[实验基本原理] 1、激光谐振腔光学谐振腔是激光器的重要组成部分，能起延长增益介质的作用（来提高光能密度），同时还能控制光束的传播方向，对输出激光谱线的频率、宽度、和激光输出功率、等都产生很大的影响。

图1 激光谐振腔示意图（1）组成：光学谐振腔是由两个光学反射镜面组成、能提供光学正反馈作用的光学装置，如图1所示。

两个反射镜可以是平面镜或球面镜，置于激光工作物质两端。

两块反射镜之间的距离为腔长。

其中一个镜面反射率接近100%，称为全反镜；另一个镜面反射率稍低些，激光由此镜输出，故称输出镜。

（2）工作原理：谐振腔中包含了能实现粒子数反转的激光工作物质。

它们受到激励后，许多原子将跃迁到激发态。

但经过激发态寿命时间后又自发跃迁到低能态，放出光子。

其中，偏离轴向的光子会很快逸出腔外。

只有沿着轴向运动的光子会在谐振腔的两端反射镜之间来回运动而不逸出腔外。

这些光子成为引起受激发射的外界光场。

促使已实现粒子数反转的工作物质产生同样频率、同样方向、同样偏振状态和同样相位的受激辐射。

这种过程在谐振腔轴线方向重复出现，从而使轴向行进的光子数不断增加，最后从部分反射镜中输出。

所以，谐振腔是一种正反馈系统或谐振系统，具有很好的准直，选频和放大功能。

（3）种类：图2 谐振腔的种类按组成谐振腔的两块反射镜的形状以及它们的相对位置，可将光学谐振腔区分为：平行平面腔，平凹腔，对称凹面腔，凸面腔等。

平凹腔中如果凹面镜的焦点正好落在平面镜上，则称为半共焦腔；如果凹面镜的球心落在平面镜上，便构成半共心腔。

对称凹面腔中两块反射球面镜的曲率半径相同。

如果反射镜焦点都位于腔的中点，便称为对称共焦腔。

分类号：****** U D C：*****-***-(20**)****-0 密级：公开编号：********************大学学位论文倍频晶体中不同光束口径下散射效应的影响研究论文作者姓名：申请学位专业：申请学位类别：指导教师姓名（职称）：论文提交日期：倍频晶体中不同光束口径下散射效应的影响研究摘要现代大型激光驱动器是实现惯性约束聚变(ICF)的重要途径，对其进行科研探究可以解决目前人类所面临的能源问题。

在设计现代大功率激光驱动器时，多采取KDP和KD P三倍频晶体作为谐波转换装置的核心部分。

但是在所有限制三倍频激光光束质量的非线性效应中，最具破坏性的是激光通过倍频晶体后，沿着垂直于泵浦光方向所产生的横向受激拉曼散射(TSRS)。

该效应不仅会导致光束质量变差，甚至会对造价高昂的倍频晶体造成不可逆性损伤。

本文在ICF高功率固体激光器的研究背景下，基于TSRS物理模型，分析了当入射激光光束口径的尺寸变化时，倍频晶体中所产生的Stokes光强和能量的变化规律，并与倍频晶体的损伤阈值相比较,以期优化高功率固体激光器的设计并为防止倍频晶体的损伤提供参考依据。

关键词：横向受激拉曼散射(TSRS)、倍频晶体、高功率固体激光器、损伤阈值Study on the Scattering Effect of Different Light Beams inFrequency Doubling CrystalAbstractModern large-scale laser driver is an important approach to realize the inertia confinement fusion (ICF). Scientific research of ICF can help solve energy issues facing humans at present. The design of modern high-power laser driver mainly adopts KDP and KDP third harmonic generation crystal as core parts of harmonic conversion devices. Among all nonlinear effects restricting beam quality of the third double-frequency laser, transverse stimulated Raman scattering (TSRS) is the most destructive, which is caused in the perpendicular direction by the pump light after the laser passes the frequency doubling crystal. The effect can result in not only worsening beam quality, but even irreversible damage of the high-cost frequency doubling crystal. Against the research background of the ICF high-power solid laser and based on the physical model of TSRS, Stokes light intensity and energy change of the frequency doubling crystal in different beam aperture of the incident laser are analyzed and compared with the damage threshold of the frequency doubling crystal. It is hoped that this research can provide references for optimization of the design of the high-power solid laser and the prevention of the damage of the frequency doubling laser.Keywords: transverse stimulated Raman scattering (TSRS); frequency doubling crystal; high-power solid laser; damage threshold目录论文总页数：20页1 引言 (1)1.1 惯性约束聚变(ICF)简介 (1)1.2 ICF高功率固体激光器发展现状 (2)1.3 倍频晶体中受激拉曼散射(SRS)的研究目的及意义 (3)1.4 抑制倍频晶体中TSRS效应的研究现状 (4)2 受激拉曼散射效应（SRS） (5)2.1 光散射现象的基本描述 (5)2.1.1 基本原理 (5)2.2 受激拉曼散射效应 (6)2.3 SRS效应在倍频晶体中的物理模型 (8)2.3.1 物理模型 (8)2.3.2 数值计算方法 (10)3 计算模拟程序的校核 (11)3.1 TSRS效应的相关参数及物理量的说明 (11)3.2 TSRS模拟程序的校核 (11)4 三倍频光束口径对TSRS的影响 (14)4.1 短脉冲下TSRS效应随光束口径的变化规律 (14)4.2 长脉冲下TSRS效应随光束口径的变化 (16)结论 (17)参考文献 (18)致谢 (19)声明 (20)1 引言1.1 惯性约束聚变(ICF)简介人类进入二十一世纪，科学技术与社会生产力快速发展，对能源的需求日益增加，而预计到本世纪50年代、煤、石油、天然气等传统能源面临枯竭，因此，新能源的开发与利用是全球关注的焦点，也是支撑人类可持续发展的必要条件。
