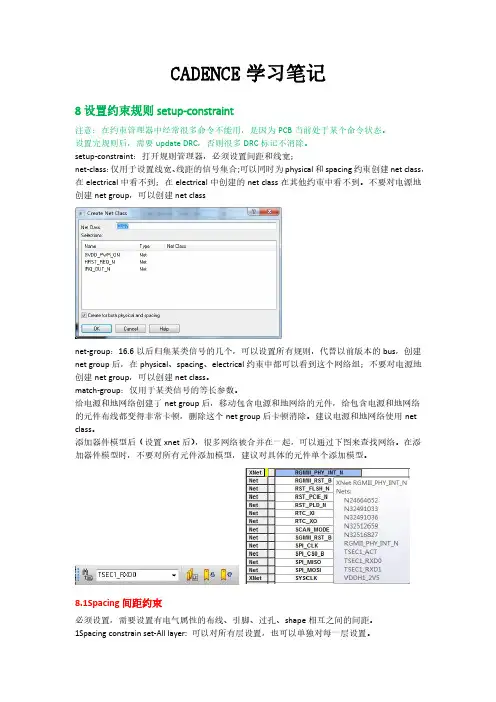

CADENCE学习笔记8设置约束规则setup-constraint注意：在约束管理器中经常很多命令不能用，是因为PCB当前处于某个命令状态。
设置完规则后，需要update DRC，否则很多DRC标记不消除。
setup-constraint：打开规则管理器，必须设置间距和线宽；net-class：仅用于设置线宽、线距的信号集合;可以同时为physical和spacing约束创建net class，在electrical中看不到；在electrical中创建的net class在其他约束中看不到。
不要对电源地创建net group，可以创建net classnet-group：16.6以后归集某类信号的几个，可以设置所有规则，代替以前版本的bus，创建net group后，在physical、spacing、electrical约束中都可以看到这个网络组；不要对电源地创建net group，可以创建net class。
match-group：仅用于某类信号的等长参数。
给电源和地网络创建了net group后，移动包含电源和地网络的元件，给包含电源和地网络的元件布线都变得非常卡顿，删除这个net group后卡顿消除。
建议电源和地网络使用net class。
添加器件模型后（设置xnet后），很多网络被合并在一起，可以通过下图来查找网络。
在添加器件模型时，不要对所有元件添加模型，建议对具体的元件单个添加模型。
8.1Spacing间距约束必须设置，需要设置有电气属性的布线、引脚、过孔、shape相互之间的间距。
1Spacing constrain set-All layer:可以对所有层设置，也可以单独对每一层设置。
在右侧表格内，default行连续选择多个表格，输入数值，然后按enter键可以实现多个表格统一赋值。
一般间距不要小于6mil，一般板厂都能加工。
注意此间距是走线边沿间的安全间距，不是走线中心间距。
